前言

一岁孩童全身40%烫伤，养生壶突然爆炸的事故令人痛心。

济南一名网民称，家中使用的养生壶突然爆炸，崩出的碎玻璃砸中一岁孩子，热水造成孩子全身40%大面积烫伤。这起事故不仅是一个家庭悲剧，更为整个小家电行业敲响了警钟。

作为MOSFET厂家，我们深知功率半导体器件作为养生壶等小家电的“心脏”，其选型与可靠性直接关系到用户安全。本文将深入分析养生壶的电路结构，并探讨MOSFET选型如何成为产品安全设计的关键环节。

01 养生壶安全与电路可靠性意义

在这起事故中，作为电子工程师，我们应当思考更深层次的问题——电路系统的可靠性如何保证？

养生壶本质上是通过内部MCU控制发热丝的通断实现加热和恒温。任何功率控制元件的失效都可能导致温度失控或电路短路，从而引发严重后果。

02 养生壶系统架构与MOSFET关键作用

要理解MOSFET在养生壶中的重要性，我们首先需要了解养生壶的整体系统架构。以下是典型养生壶的系统拓扑结构：

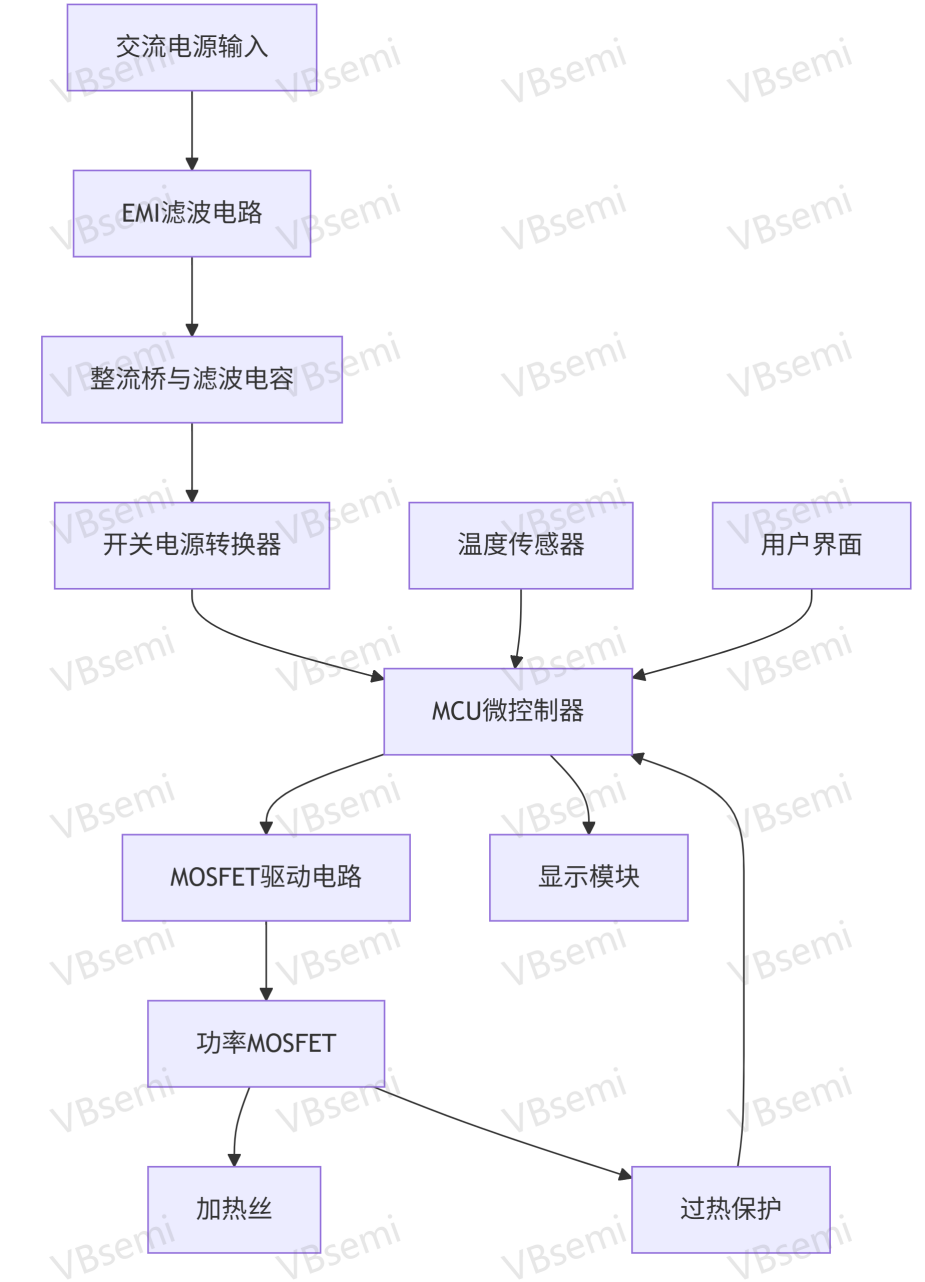

微碧典型养生壶的系统拓扑结构图

从图中可以看出，养生壶的电路系统主要由电源转换、控制逻辑和功率输出三大模块构成。MOSFET作为功率开关，位于整个系统的关键路径上，控制着加热丝的通断电流。

典型的养生壶内部包含多个电路模块：升压模块（将锂电池电压转化为控制板所需电压）、锂电池充电模块、处理器（通常是51系列CMOS微控制器）、显示模块、电流检测模块（用于安全保护）、加热片模块和温度传感器模块。

 03 养生壶各模块的MOSFET需求与选型参数

在不同电路模块中，MOSFET的参数选择各有侧重。以下是养生壶主要功能模块的MOSFET需求分析：

 电源转换模块

在开关电源中，MOSFET需要具备高击穿电压和快速开关特性。如VBE165R07S这样的高压MOSFET，为MCU提供稳定的5V/150mA电源。

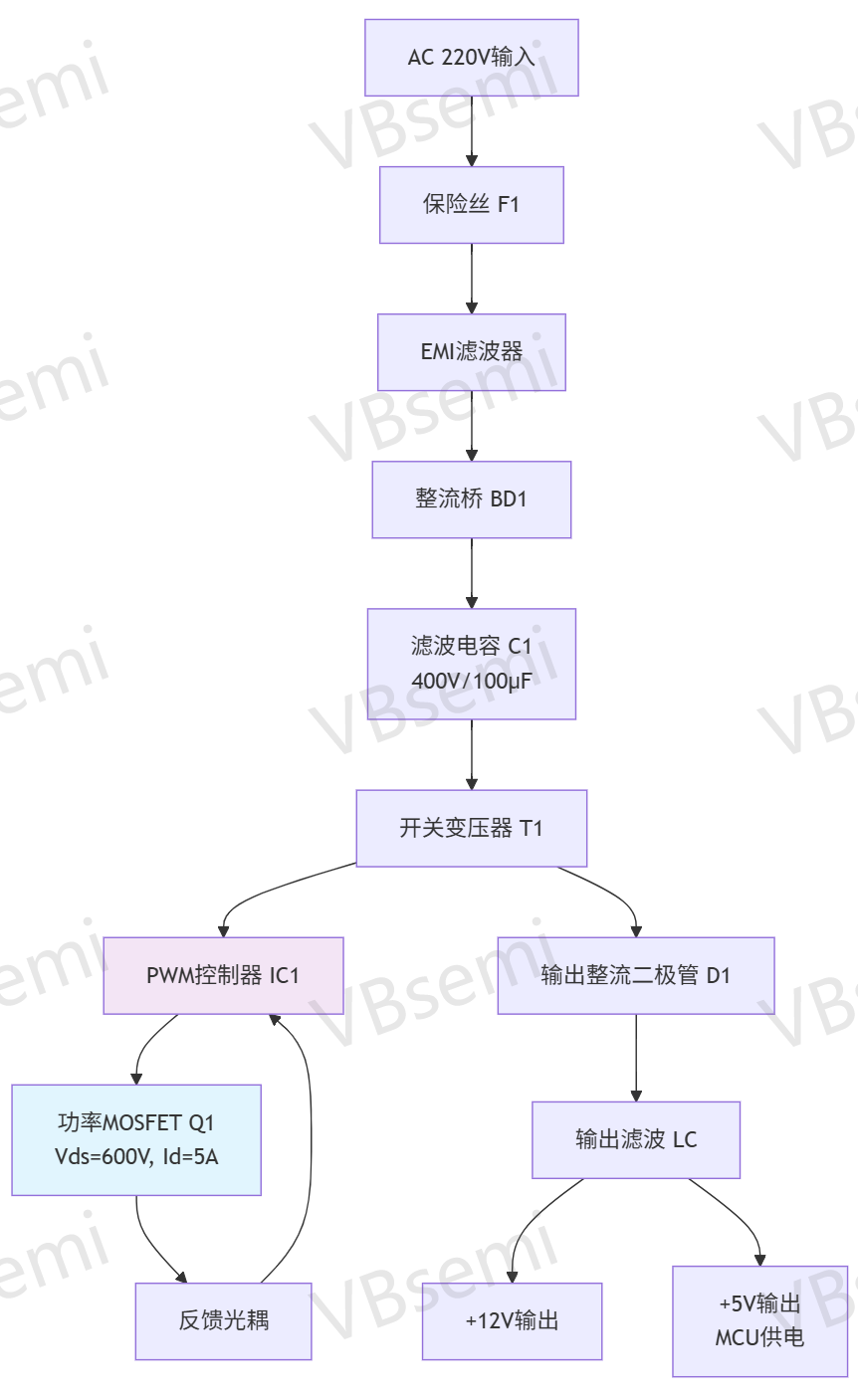

微碧电源转换模块拓扑结构图

工作原理分析：

输入保护：保险丝提供过流保护，EMI滤波器抑制电网干扰

整流滤波：整流桥将交流变为直流，大电容平滑电压

开关转换：PWM控制器驱动MOSFET高频开关，通过变压器实现隔离降压

反馈稳压：光耦隔离反馈确保输出电压稳定，提供过压过流保护

MOSFET Q1关键参数要求：

耐压：Vds ≥ 600V（应对浪涌电压）

电流：Id ≥ 5A（满足12V/2A输出需求）

开关速度：tr/tf < 50ns（工作频率65kHz）

导通电阻：Rds(on) < 0.5Ω（降低导通损耗）

这里推荐型号：VBE165R07S

此部分MOSFET的关键参数要求：

- 漏源击穿电压（VDS）：应高于最大输入电压的1.5-2倍，通常选择500V-600V额定电压

- 开关频率：1.2MHz左右，要求低栅极电荷（Qg < 10nC）

- 封装：倾向于小体积封装如252，满足空间受限设计

 加热控制模块

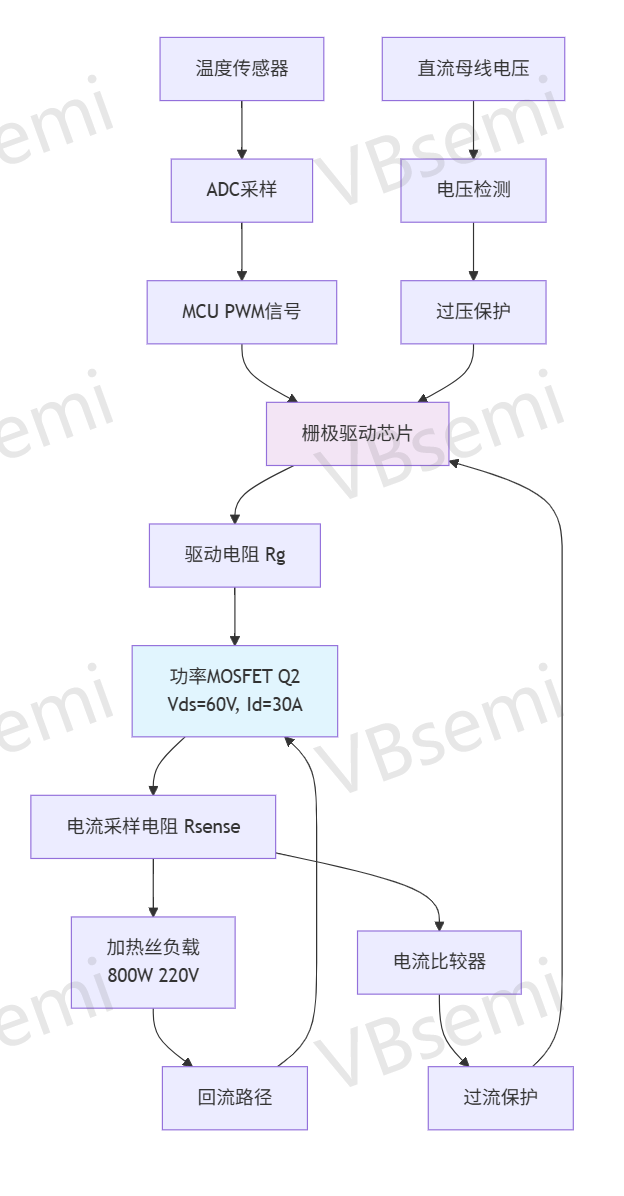

微碧加热控制模块拓扑结构图

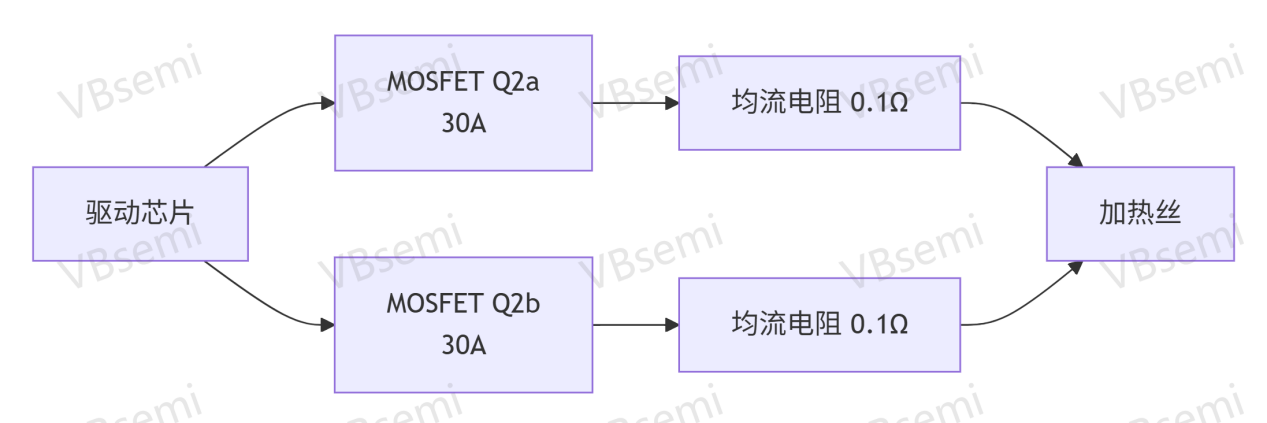

双MOSFET并联设计（高功率版本）拓扑图

这是决定安全性的最关键部分。加热控制MOSFET直接管理着大电流的通断，需特别关注：

- 持续漏极电流（ID）：必须大于最大加热电流，通常选择20A-30A级别

- 导通电阻（RDS（on））：尽可能低（<50mΩ）以减少导通损耗和发热

- 散热能力：要求封装具有低热阻（<1℃/W），考虑使用TO-220或D²PAK封装

MOSFET Q2关键参数要求：

耐压：Vds ≥ 60V（留有余量应对尖峰）

电流能力：Id ≥ 30A（800W加热功率约3.6A，3倍裕量）

导通电阻：Rds(on) < 10mΩ（降低发热损耗）

栅极电荷：Qg < 100nC（确保快速开关）

热阻：Rθjc < 1.5℃/W（良好散热特性）

这里推荐型号：VBE1606（国内同封装下EAS最大）

电池管理模块

对于便携式养生壶，电池充放电管理同样关键：

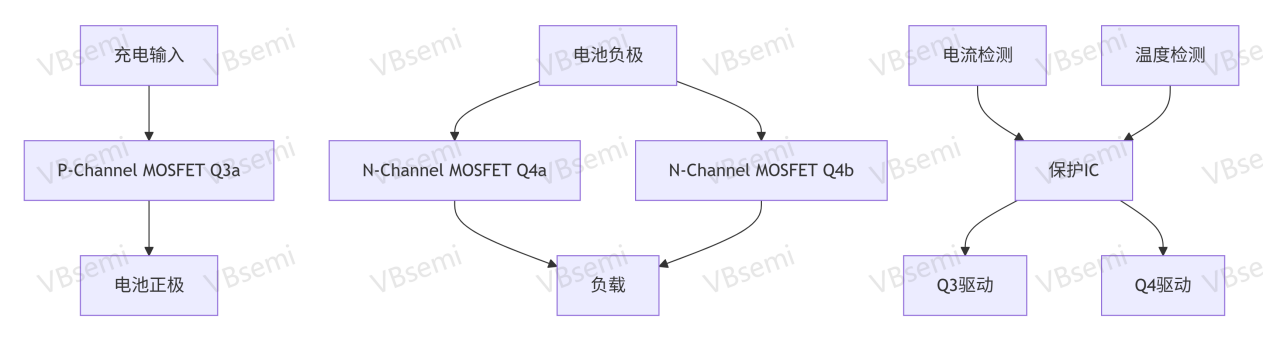

微碧电池管理模块拓扑结构图（便携式养生壶）

- 栅源阈值电压（VGS（th））：与MCU的GPIO输出电压匹配（通常2.5-5.5V）

- 反向恢复电荷（Qrr）：尽可能小，以提高效率并减少电压尖峰

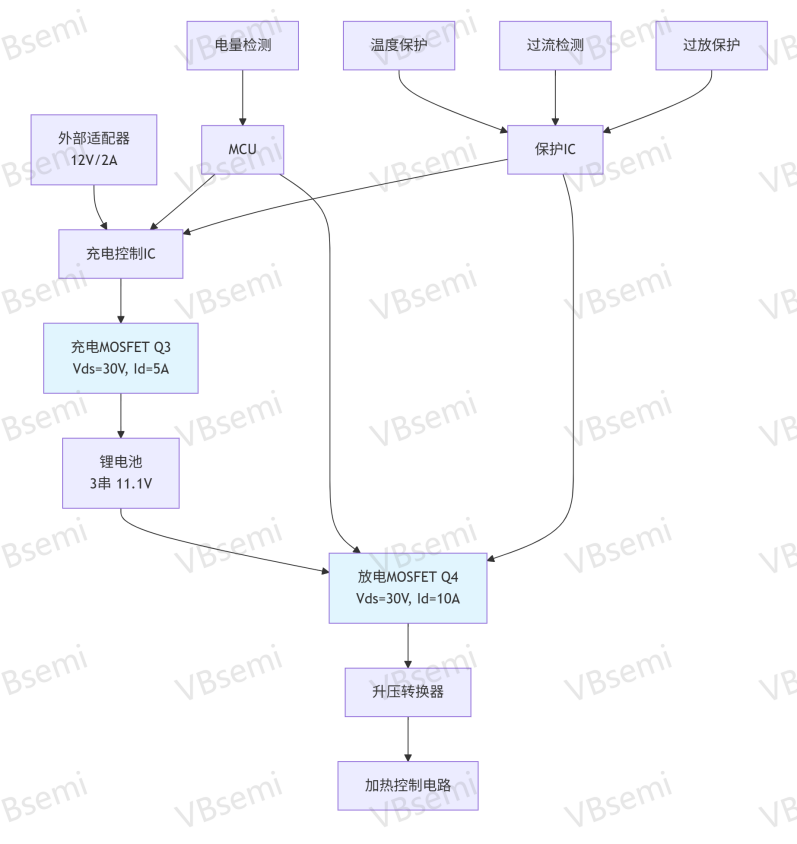

微碧充放电MOSFET拓扑结构图（养生壶）

电池管理MOSFET关键参数：

充电MOSFET Q3要求：
耐压：Vds ≥ 20V（3串锂电池满电12.6V）
电流：Id ≥ 5A（2A充电电流，2.5倍裕量）
导通电阻：Rds(on) < 20mΩ（降低压降）
封装：DFN3X3或更小（空间受限）

这里推荐型号：VBQF2205(该MOSFET在国内达到同封装下功率密度最高)

放电MOSFET Q4要求：
耐压：Vds ≥ 20V
电流：Id ≥ 10A（峰值放电电流）
导通电阻：Rds(on) < 10mΩ（提高效率）
体二极管：快速恢复特性（续流作用）

这里推荐型号：VBQF1202

 04 MOSFET失效模式与养生壶安全性的关联

MOSFET的失效会直接导致养生壶危险情况的发生。主要失效模式包括：

SOA（安全工作区）失效

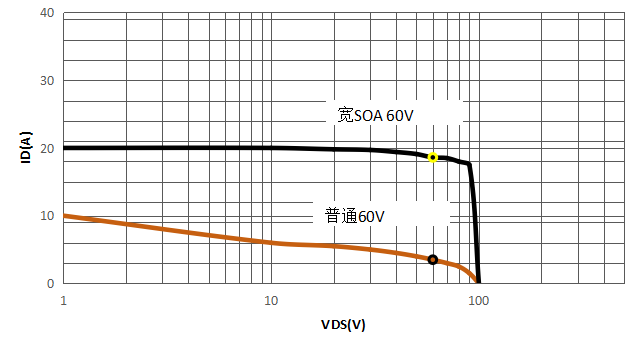

微碧MOSFET与普通MOSFET SOA电流实测

根据VB推出的100V MOSFET产品为例，SOA优化的产品，60V实测，过电流能力提升了3-4倍，从而提升了系统应用的可靠性。

当MOSFET超出其安全工作区时会发生永久性损坏。养生壶中的加热MOSFET可能因长时间工作在不安全区域而累积损伤。

例如，如果MOSFET的结温（Tj）超过最大额定值，即使未立即失效，也会加速器件老化。设计时应确保Tj ≤ 0.8×Tjmax，如150℃器件限制在120℃使用。

雪崩击穿失效

当MOSFET承受高于其额定值的电压时，会发生雪崩击穿。在养生壶中，加热丝的感性负载特性可能导致关断时产生电压尖峰。

解决方案包括：选择额定电压高于最大工作电压30%以上的MOSFET，并在漏源极之间加入缓冲电路或TVS二极管。

dV/dt失效

MOSFET关断时，电压变化率（dV/dt）过高可能导致寄生电容的充电电流触发寄生双极晶体管导通。这在高频开关的电源模块中尤为突出。

 05 高可靠性MOSFET选型规范与设计准则

为确保养生壶的安全运行，MOSFET选型应遵循以下规范：

 电参数降额设计

- 电压降额：工作电压不超过额定值的60%

- 电流降额：持续电流不超过额定值的70%

- 温度降额：结温不超过最大值的80%

 动态特性优化

- 栅极总电荷（Qg）：选择Qg较低的MOSFET，以确保驱动能力充足

- 开关速度：权衡开关损耗和EMI，通过栅极电阻调整开关速度

 安全裕量与冗余设计

- 击穿电压裕量：比负载电压与二极管正向电压之和至少高10V

- 短路保护：确保在短路条件下，MOSFET仍处于SOA范围内

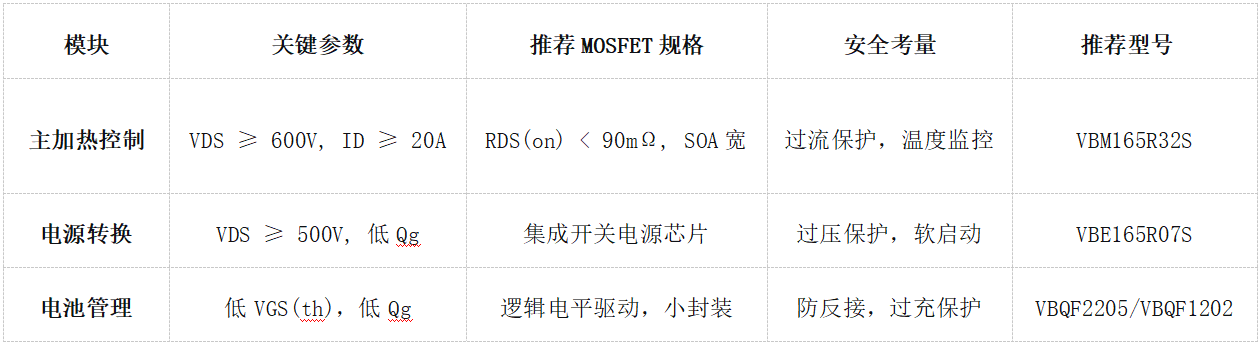

下表对比了养生壶关键模块的MOSFET选型要求：

养生壶模块-主加热控制 关键参数：VDS ≥ 600V, ID ≥ 20A 推荐MOSFET规格：RDS(on) < 90mΩ, SOA宽 安全考量：过流保护，温度监控 推荐型号：VBM165R32S

养生壶模块-电源转换 关键参数：VDS ≥ 500V, 低Qg 推荐MOSFET规格：集成开关电源芯片 安全考量：过压保护，软启动 推荐型号：VBE165R07S

养生壶模块-电池管理 关键参数：低VGS(th)，低Qg 推荐MOSFET规格：逻辑电平驱动，小封装 安全考量：防反接，过充保护 推荐型号：VBQF2205/VBQF1202

 06 从选型到量产：构建高可靠性养生壶的完整流程

设计阶段验证

- 热仿真分析：评估MOSFET在最坏情况下的结温

- 失效模式与影响分析（FMEA）：识别潜在故障点并制定缓解措施

样品验证测试

- 加速寿命试验：在85℃/85%RH环境下测试500小时，等效于室温工作5年

- 开关循环测试：验证MOSFET的开关耐久性

- 静电放电（ESD）测试：确保HBM模型下ESD防护≥8kV

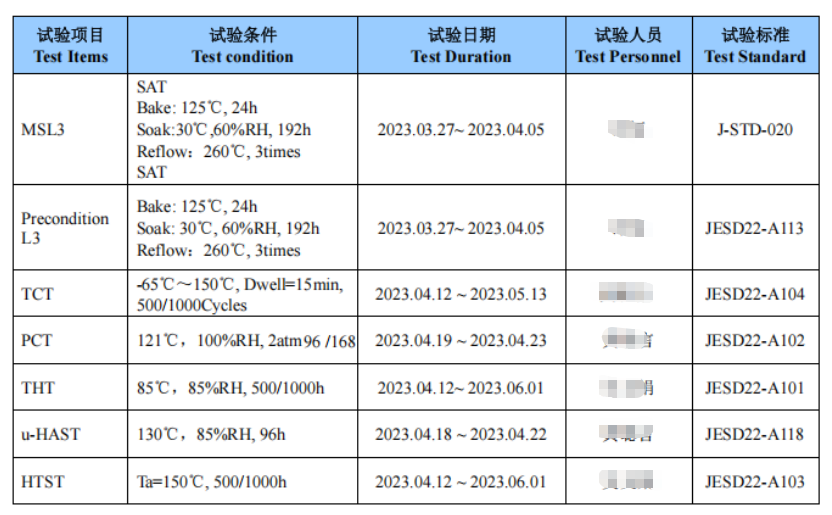

微碧MOSFET品质验证测试数据

量产质量控制

- SPC监控：关键参数如BGA焊点空洞率控制在<5%

- 批次筛查：100%温度循环（-55℃~125℃ 5次）加功能测试

MOSFET作为养生壶功率控制的核心，其可靠性直接关系到用户安全。从这起事故可以看出，看似普通的小家电，其技术设计门槛并不低。选择适当的MOSFET并遵循严谨的可靠性设计准则，是防止类似悲剧再次发生的关键。

作为MOSFET厂家，我们建议小家电制造商不仅要关注元件成本，更要建立完善的可靠性设计流程。只有在设计阶段就充分考虑各种失效模式，并进行相应的防护设计，才能真正确保产品的安全性。

对于养生壶等与用户安全密切相关的产品，MOSFET的选型不应是成本导向的妥协，而应是安全导向的精准匹配。
