怎么实现 “近乎零压降” 反向阻断?
传统二极管虽能用于电路防电流反灌,但正向压降大、功耗高,20A 负载下肖特基二极管损耗达 10W,无法适配高能效需求。

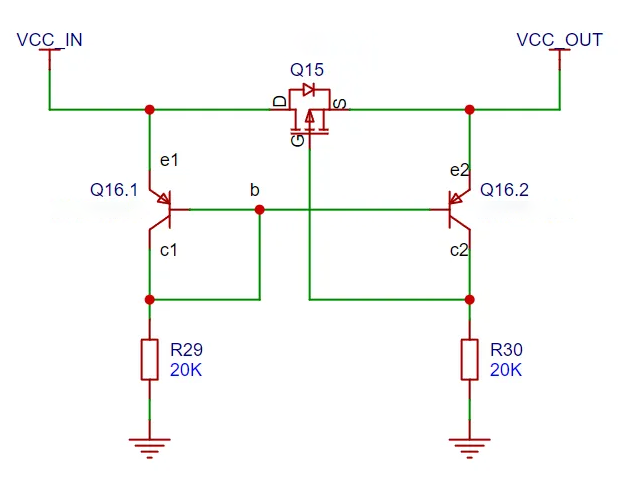

这个电路的优势很明显:导通压降仅约 0.1V,比传统硅二极管降 85% 以上;能自动检测电压差切换状态,反向泄漏电流近乎零,还能防电源反接、负载倒灌。其中 Q15(PMOS 管)是主功率开关,Q16.1 和 Q16.2(PNP 对管)负责电压检测与控制,电阻则用于稳定三极管工作点、控制 MOS 管栅极电压
工作原理深度分析:

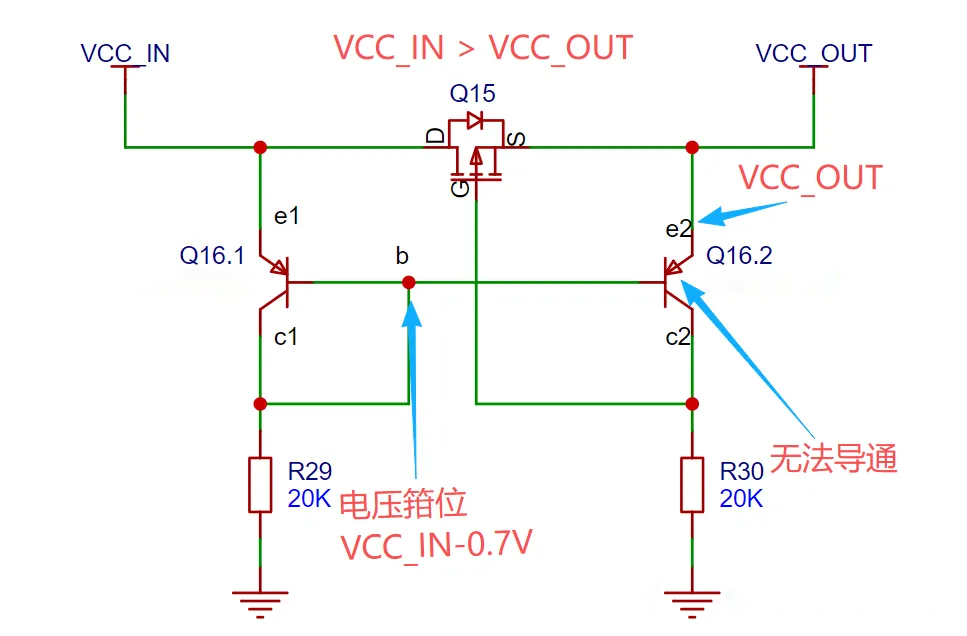

正常工作时(VCC_IN > VCC_OUT),Q16.1 因发射极电压高、基极接地而导通,基极电压被钳位为 VCC_IN-0.7V;此时 Q16.2 的 Vbe 小于导通阈值,保持截止。PMOS 管 Q15 栅极被拉低,Vgs < 0,完全导通,电流从 VCC_IN 流向 VCC_OUT,压降仅 0.1V 左右。

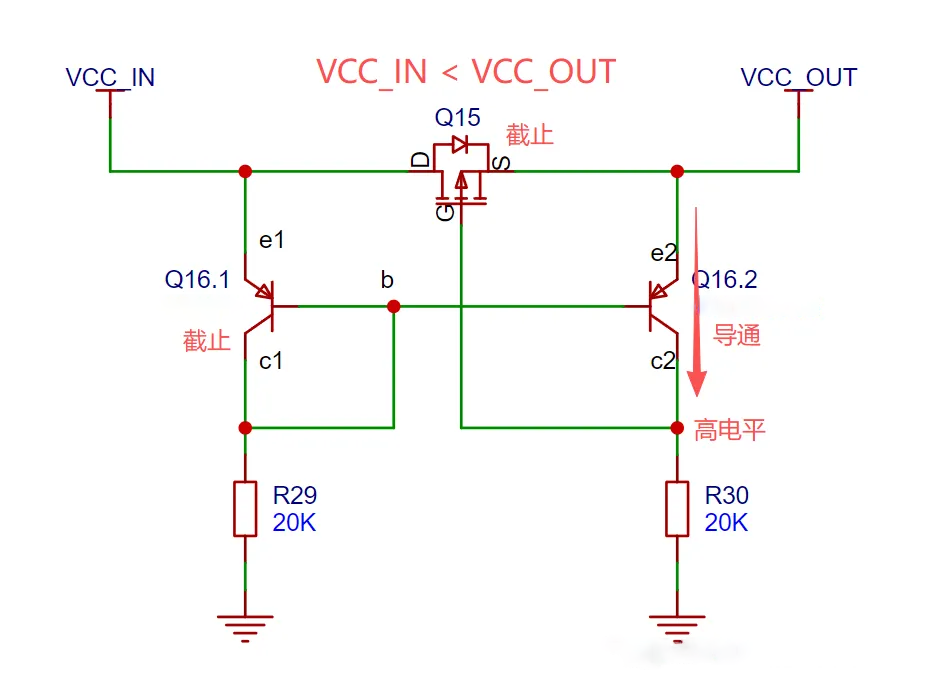

当出现反灌(VCC_IN < VCC_OUT),Q16.2 导通并钳位基极电压,Q16.1 截止;Q15 栅极被拉高,Vgs≈0,迅速关断,彻底切断反灌路径。

电路仿真

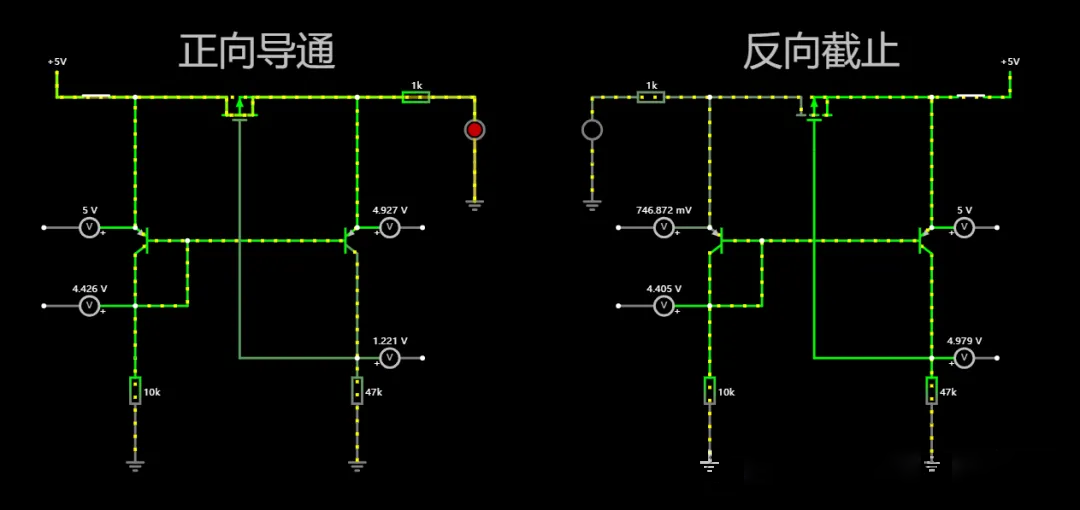

电路仿真情况如下图,反向连接MOS管无法导通

实际中它可用于电池防反接、便携设备供电切换、太阳能防夜间放电等场景。设计时选低阻 PMOS、参数一致的 PNP 对管,按负载适配器件即可,相比传统二极管,能以低成本实现能效与可靠性双提升。
