13.5 动态函数交换(DFX)

动态功能交换(DFX)是用于FPGA逻辑结构动态部分重构的AMD设计流程。该技术允许应用程序在硬件实现的不同功能块之间进行交换，而无需对整个设备进行重新编程。FPGA的硬件设计分为静态部分和许多可重新配置的分区，称为DFX区域。通过这种方式，生成一个比特流来实现FPGA的静态部分，同时创建几个单独的“部分”比特流，以用称为可重构模块(RMs)的子设计填充DFX区域。

由于RFSoC的PL部分相当于FPGA，因此可以将DFX方法应用于RFSoC上的SDR系统设计。RFSoC和DFX结合起来，提供了极其灵活的无线电实现的潜力。

13.5.1 DFX操作

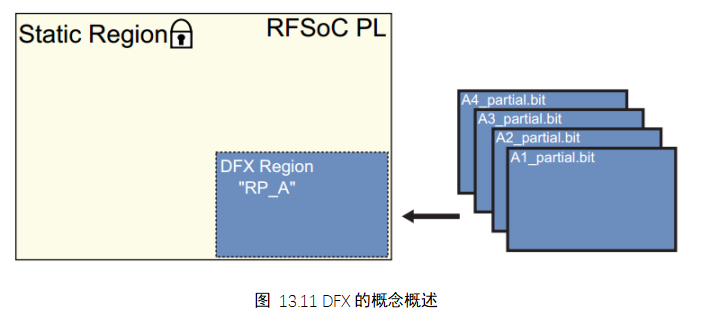

DFX区域的概念如图13.11所示。黄色区域表示PL设计中的静态逻辑-这是保持功能的部分，并且不受通过加载部分比特流重新配置DFX区域的影响。

PL的DFX区域(由PL内的蓝色框限定)是可重新配置的分区。主比特流实现静态设计，包括在DFX区域外部放置和路由资源。每个部分比特流可以单独加载到设计中，以便在设计运行时重新配置DFX区域内的PL。由于围绕DFX区域的设计是静态的，因此对于所有配置，静态设计和DFX区域边界处的接口必须保持一致。通过在运行时替换PL子集，可以在资源和功率预算方面更有效地实现设计。例如，如果任意两组独立的功能不需要同时使用，则仅在需要时将它们加载到设计中。这可以显著节省功耗和实现整个系统所需的硬件资源。

13.5.2 安全及IP保护

DFX还可以用于增强专有设计的安全性。特别是，DFX支持使用非对称密钥加密(AKE)。该技术使用公钥和私钥对，其中RFSoC的静态部分在PL中存放私钥。可以随时生成可以与私钥配对的新公钥，但私钥受到保护。如果攻击者拦截传输并获得公钥，则在不知道私钥的情况下无法解密消息。

使用AKE方案进行PL设备配置，大部分设计都保存在加密的部分比特流中，将加密与DFX区域相结合以保护配置文件。静态区域仅包含用于解密的逻辑，并保护专有设计的其余部分。该系统确保即使RFSoC在通电时受到硬件攻击，私钥也很难访问，因为它驻留在PL中。此外，当设备未通电时，私钥不存在并且无法访问。这个用例与前面描述的在设计中交换由DFX区域实现的功能的用例不同，因为DFX区域可能只有一个部分比特流，而DFX区域可能包含大部分PL。

13.5.3 DFX的优势

除了前面概述的灵活性、资源和能源效率的好处外，DFX还提供了持续系统支持的好处。生成新的rm与现有静态设计合作的能力意味着可以使用相对较小的比特流文件将更新交付到已经部署的系统。这可能包括新特性和错误修复，以及更全面的新功能。

从Vivado 2021.1开始，DFX区域可以使用块设计容器在IP Integrator块设计中引入。通过应用这种方法，可重构模块可以作为子块设计包含在系统中。因此，SoC硬件设计(包括RFSoC器件)可以包括DFX功能，而不会偏离第13.4节介绍的Vivado协同设计方法。

SDR系统可以支持更大的DSP信号链、通信协议和硬件加速算法集，通过利用DFX技术根据需要交换功能，从而大大提高了无线电设计的灵活性。这有助于使RFSoC成为SDR应用的独特强大平台。

13.6 时钟，定时和采样率

13.6.1 AXI4协议时钟

正如本章前面所讨论的，IPI设计中的大多数IP核都是通过AXI4协议接口连接的，三种类型的AXI4总线(AXI4、AXI4- lite和AXI4 Stream)通常需要不同类型的时钟。如果使用这些接口类型的IP核包含在IPI设计中，则在IPI框图中的IP块上可以使用每个从机和主机接口的时钟端口。

这些时钟端口中的每一个都需要一个相应的复位信号，该信号由处理器系统复位IP核的一个实例驱动(时钟来自驱动各自的AXI4链路的同一源)。

13.6.2 射频数据转换器时钟和采样率

回想一下，RFDC本质上是分层的，大多数RFSoC器件都具有许多RF-ADC和RF-DAC片。每个片包含一个、两个或四个RF-DAC或RF-ADC，单个RF-DAC或RF-ADC称为块。

射频数据转换器IP核的高级概述如图13.12所示。

1.RFDC AXI4 -流接口时钟

AXI4-Stream接口通常用于在处理块之间传输数据，其中数据通过多个处理阶段连续传输，并且在一个IP核块的输出和下一个IP核块的输入之间传输。因此，通常需要将驱动该总线的时钟频率与通过IP核的数据的所需采样率相匹配。

对于具有RFDC的RFSoC设计，可以从外部fabric时钟或已启用的RF-ADC和RF-DAC模块的输出时钟提供AXI4-Stream接口时钟。

片的输出时钟频率可以从采样率的选定部分中选择。通过使用时钟向导IP核，可以在PL结构中进一步定制此频率，该IP核可以实现混合模式时钟管理器(MMCM)模块。通过这种方式，IP核可以生成与输入时钟具有定义的相位和频率关系的多个输出时钟。

示例:在图13.12中可以看到两个AXI4-Stream时钟。启用的RF-ADC片提供了一个输出时钟，它驱动相同片的AXI4-Stream输入，以及设计中以相同频率工作的其他IP的AXI4-Stream接口。另一方面，启用的RF-DAC块具有外部源提供的AXI4-Stream时钟。可以假设，在RF-DAC传输之前对数据进行操作的任何信号处理IP核也将由该外部源进行时钟处理。

2.RFDC AXI4和AXI4- Lite接口时钟

图13.12还提供了一个AXI4 - Lite时钟s_axi_aclk，它被输入到RFDC中所有已启用的块中，并允许基于PS的驱动程序重新配置RFDC。内存映射接口(如AXI4和AXI4Lite)提供PL和PS之间的连接，因此，这些接口类型通常从PL附加的引脚进行时钟处理。

3.平滑参考时钟

如图13.12所示，RFDC内的每个磁都有自己的差分输入时钟，该时钟可以来自采样时钟(时钟速率等于采样速率)，也可以来自较低频率的参考时钟，该参考时钟可以使用内部磁片锁相环将其放大到采样速率。作为后者的参考时钟该方法包括一个额外的锁相环级，它提供了减少时钟抖动，创建一个“更平滑”的时钟。因此，这通常是对RFDC块进行计时的首选方法。

频率规划应该在rfdc设计之前考虑，因为频率规划将告知合适的采样率和锁相环参考时钟频率的选择。参考时钟可以选择为采样率的任意整数除法，由参考锁相环时钟(LMK)和射频锁相环时钟(LMX)提供。

LMK和LMX时钟必须在操作前使用寄存器进行编程。这可以使用主板的时钟编程连接器手动完成，也可以通过C或PYNQ Python驱动程序从PS控制。LMK和LMX时钟所需的寄存器编程配置可以从TICS Pro软件导出。编程的LMX输出频率应与RFDC瓦参考频率匹配。对于某些支持的评估板，包括ZCU111和RFSoC4x2，选择的LMX频率与PYNQ RFDC时钟驱动程序一起提供，以减少所需的设计工作量。在IP Integrator设计中，RFDC通过外部IO连接到LMX参考时钟。在图13.12中可以看到两个这样的接口，标记为差分adc1_clk和dac2_clk。

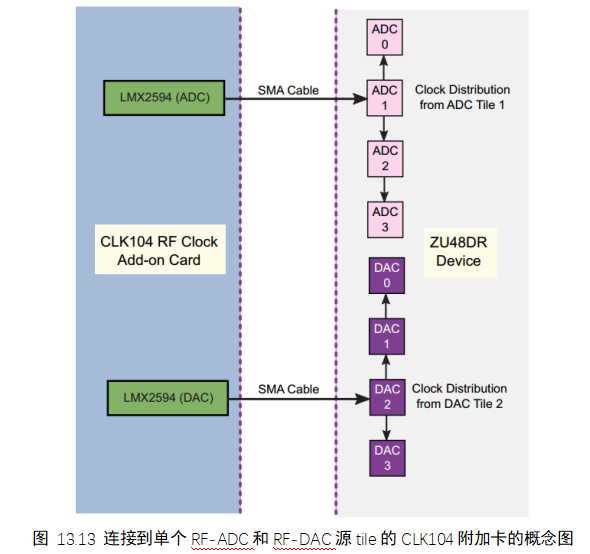

某些评估板，特别是那些具有第3代设备的评估板，只向某些块提供这种外部LMX时钟，并且需要时钟分配功能来使用其他块。例如，ZCU208评估板的LMK和LMX时钟通过CLK104附加卡9提供。该板上的ZU48DR器件包含4个RF-DAC和4个RF-ADC片，但是LMX时钟仅通过SMA电缆输出到DAC片2和ADC片1。要使用电路板上的其他DAC或ADC，必须在设计中启用这些模块，并将时钟分配到其他所需模块。图13.13进一步说明了这种时钟分配方法。

同步时钟

RFDC IP核也可以选择将系统参考时钟sysref作为输入。该输入信号对RFDC中的所有磁片都是通用的，并为多磁片和多设备同步提供时钟(如果在设计的系统中需要)。对于多磁片设计，sysref信号是连接到RFDC内的主磁片的外部输入。然后，这个tile充当其他tile同步的引用。

13.6.3 最大PL时钟速率

在RFSoC器件的PL部分(或一般在FPGA逻辑中)开发硬件设计时，设计人员应该了解两个最大时钟速率:(i)器件的潜在最大时钟速率;(ii)由用户设计产生的(通常略低的)最大时钟速率。

第一个是芯片的物理限制，通常在产品数据表中公布，并取决于已开发的硬件，以及设计师所做的选择；在DSP系统中，诸如算术字长规格和流水线的使用等因素可以影响可实现的时钟速率，以及PL的利用率百分比(PL使用得越充分，路由所有信号的任务就越具有挑战性，最大时钟频率可能越低)。

设计很少会实现接近设备最大值的时钟速率，因此，设计特定的时间指标通常是设计师更关心的问题。在简单的层面上，最大时钟频率受到关键路径延迟的限制，关键路径延迟是信号沿最长路径传播所花费的时间设计中两个时钟元件之间的组合逻辑路径(称为关键路径)。设计特定的最大时钟频率约为：

这种关系意味着设计中的所有信号必须在一个时钟周期内到达下一个时钟输入，否则，似乎在不需要的地方插入了一个1时钟周期的延迟，从而改变了实现的算法并可能导致不可预测的行为。为了防止亚稳态问题，也必须避免在触发器设置和保持周期内改变信号值。认识到设计中级联组合逻辑元素的数量和类型对其定时性能有重大影响，设计师通常可以通过识别关键路径并进行设计修改来缩短其时间来改善已实现的定时结果。

时间报告由Vivado生成，作为实现阶段的输出。时序报告详细描述了开发的硬件在目标设备上的时序性能，由以下因素决定:

时钟偏差和不确定性:时钟实现的效率，受时钟约束和输入时钟属性的影响。

逻辑延迟:信号在一个时钟周期内通过的逻辑元件(即组合硬件)相关的延迟。

网络或路由延迟:信号经过PL路由资源时产生的延迟。这取决于设计的位置和路由(由Vivado使用可选的用户指令执行的过程)。

当设计的时序性能至关重要时，可以优化这些因素中的一个或多个。

在进行任何优化时序性能的尝试之后，对于特定设计，持续失败的“满足时序”意味着所需的时钟速率高于PL可以支持的速率。这意味着必须降低时钟速率。

在期望的采样率非常高的情况下，例如靠近PL和RFDC之间的接口，这可能会促使设计更改，例如增加RFDC中进行的抽取或插值的数量，以允许在PL中使用较低的采样率。在数据速率必须保持高的情况下，可以使用SSR接口来增加数据宽度。通过这种方式，可以在保持所需数据速率的同时降低时钟速率。

13.6.4 超采样率(SSR)

超级采样率(SSR)技术涉及使用复制硬件并行处理连续样品块，而不是传统的逐个样品处理。当采用SSR时，可以在较低的时钟频率下支持所需的采样率。例如，SSR值为8意味着时钟频率降低了8倍(与传统的逐样本架构相比)，而不会降低总体采样率。因此，实现硬件的资源成本增加了大约8倍。

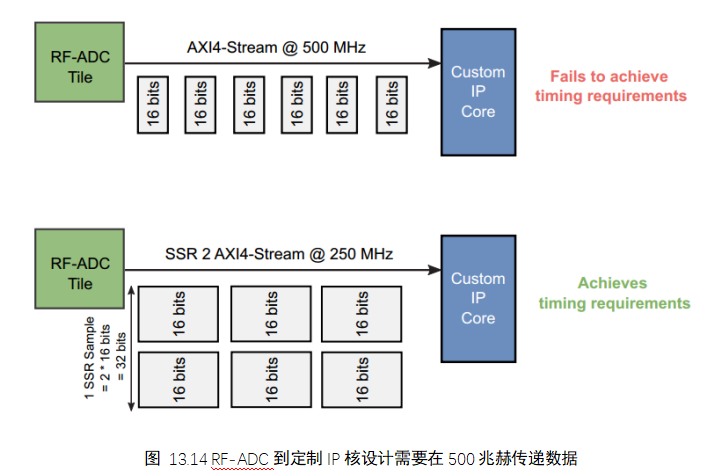

示例:RFSoC设计具有RF-ADC tile到PL AXI4-Stream接口。希望以500 MHz的速率通过特定的自定义IP核传递数据，但是可实现的最大时钟速率为410 MHz。为了满足这些设计要求，可以采用SSR 2实现。通过每个时钟周期并行传递两个数据样本，所需的时钟速率可以从500 MHz减半到250 MHz，从而轻松满足适用的时间限制。这两种设计如图13.14所示，SSR将在下一节进一步讨论。

SSR接口在系统的常规部分和SSR部分之间进行转换。SSR可能最有可能在RFDC和PL之间的接口上用于RFSoC。这里，它可以通过RFDC IP核引入设计:通过将“每个AXI4-Stream周期的样本”参数增加到大于1的整数值，在RFDC和PL之间创建SSR接口。

许多常用的内核，包括FIR Compiler IP内核，都提供了对SSR的支持。此外，Model Composer库包含一个完整的SSR块集(通过System Generator DSP支持)，允许使用SSR接口生成自定义IP核。通过精心设计，整个设计中的AXI4-Stream接口可以与SSR实现集成，大大降低了所需的时钟速率。

13.7 天线，滤波器和放大器

当使用RFSoC进行原型设计时，通常需要外部无线电组件。例如，可能需要天线来改善信号采集，或者需要外部滤波器来抑制频谱混叠。我们的讨论将围绕简单、易于构建的前端设计展开，不包括外部设备的专门设计。最后，我们将只关注信号采集设备。

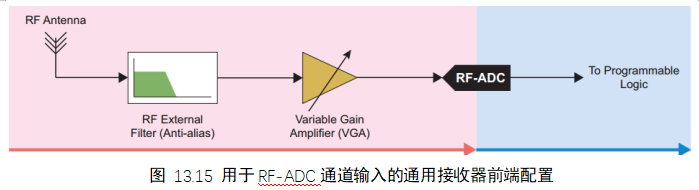

图13.15展示了RF-ADC的简单前端配置。天线用于采集信号，外部滤波器抑制不需要的频带，放大器通过将信号的功率增加到所需的水平来改善信号采集。

1.天线

在RF-ADC的输入端增加天线将显著改善信号采集。有许多商用现货(COTS)天线对无线电频谱的一般探索很有用。推荐使用以下天线:

被称为NooElec™NaTLSnake的宽带天线束有几个天线，在100MHz和1800MHz之间的几个频率上工作。

有一种应用特定的天线，称为Linx Technologies™的ANT-2.4-LCW-SMA[232]，适用于Wi-Fi，蓝牙和ZigBee通信标准。

无源天线和有源天线是可用的：无源天线不放大获取的信号，而有源天线包括一个集成放大器，增加信号的功率。上面突出显示的两个天线都是无源的。在选择天线时应小心谨慎，特别是在涉及有源天线的情况下，并确保在额定值内运行，以避免对RFSoC造成损害。

2.放大器

可能有必要在RFSoC平台的前端添加少量放大以获取适当功率的无线电信号。添加放大器是不完全必要的原型无线电设计。我们建议只有在绝对需要的情况下才添加放大器。以下通用放大器是有用的:

NooElec VeGA Barebones -超低噪声可变增益放大器(VGA)模块。

noelec LaNA -宽带超低噪声放大器(LNA)模块。

请注意，过度的信号放大可能会损坏您的RFSoC平台。应始终注意确保RF-ADC输入获取的信号功率在适当范围内。

3.外部过滤

有一系列外部滤波器可以应用于RF ADC通道的输入，以改善信号采集和抑制频谱混叠。滤波要求是根据您想要检查的频带来确定的。我们的建议如下:

迷你电路®VLF-1800+低通滤波器，检查频率高达1800MHz。

有许多滤波器可用于特定应用和无线标准。例如，Mini-Circuits VBF-2435+带通滤波器适用于获取Wi-Fi信号。

与天线类似，有源滤波器可以增加信号电压，而无源滤波器则不能。因此，如果将有源滤波器的输出连接到RFSoC，则应注意。这里突出显示的两个示例过滤器都是被动类型。
