软件定义无线电22

7.3 正交调幅（Quadrature Amplitude Modulation，QAM）与解调

与单载波调制相反，使用QAM的动机是带宽效率。调幅信号所需要的带宽为基带带宽的两倍，可以说AM的效率只有50%，QAM允许提高效率。因为两个信号是使用相同频率的正交载波传输的，因此占用相同的带宽。由于载波相位相距90度，这两个信号是正交的，彼此不干扰，可以在接收器上完美地分离和恢复。

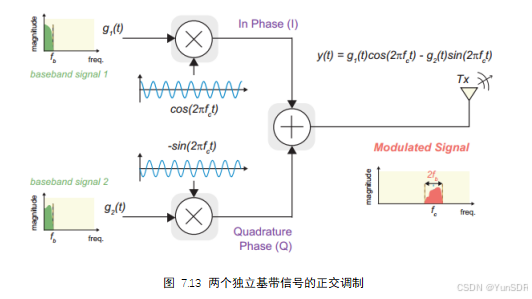

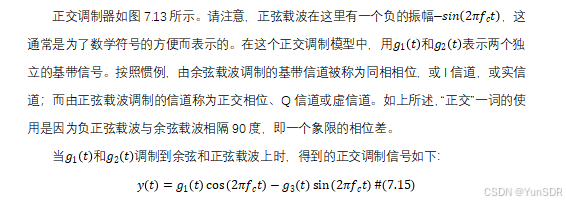

7.3.1 正交调制的三角表示

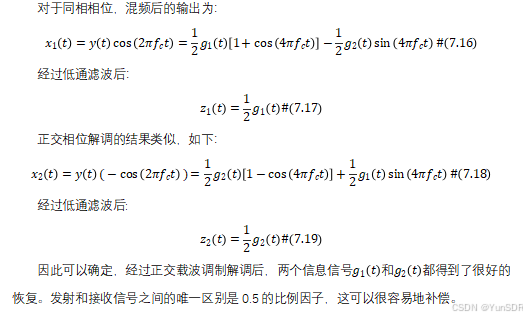

7.3.2 正交解调的三角表示

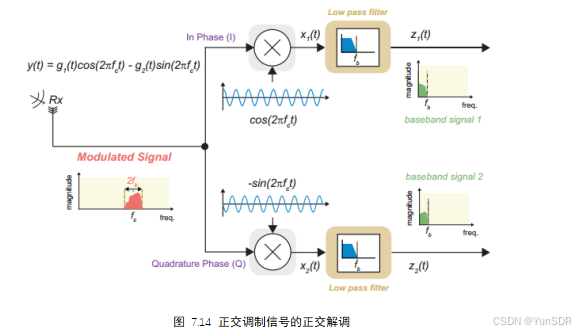

在接收端，QAM解调器同样使用两个本地载波来解调信号，间隔为90°。解调器如图7.14所示，并假设信道中没有信号退化的理想情况。

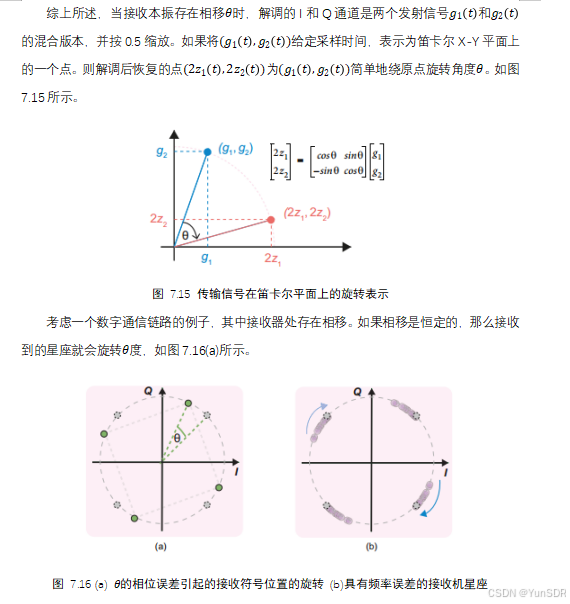

7.3.3 带相移的正交解调

7.4 复信号的正交调制与解调

7.4.1 复指数符号的正交调制

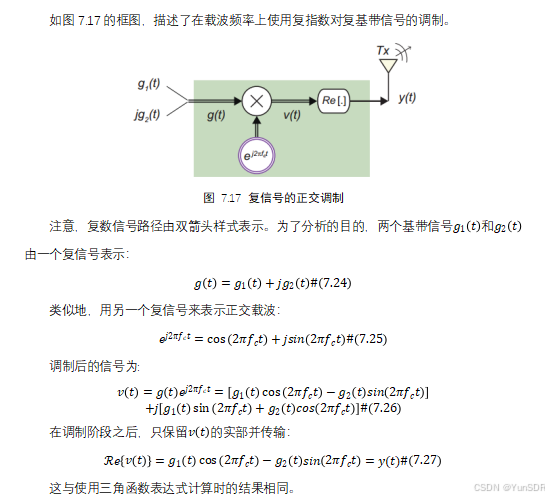

如图7.17的框图，描述了在载波频率上使用复指数对复基带信号的调制。

7.4.2 复指数符号的正交解调

复信号解调器的模型如图7.18所示。
