5.4 程序设计思路

5.4.1 发送端设计

通常利用二进制双极性码（1和-1）直接键控载波产生2PSK信号。因此，当我们产生二进制码元之后，需要对其进行极性变换：

    %-----产生随机数据帧，length=500-----%

    bit_trans = randint(1,bit_Num);

    %-----基带码元双极性变换-----%

bit_tran2=bit_trans.*2-1;

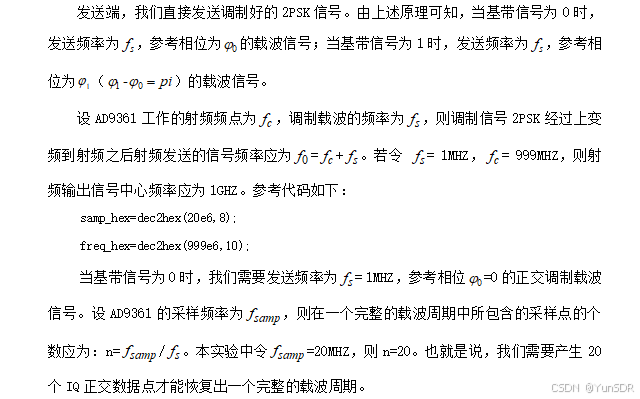

在进行码元扩展和载波扩展之后，就可以进行键控调制了，具体就是将码元和载波相乘，得到2PSK已调信号。

 加入训练序列之后，即可发送数据了。

5.4.2 接收端设计

对于接收端，我们需要接收发送端的2PSK调制信号，因此AD9361的采样率和频点必须与发送端一致，即：

 samp_hex=dec2hex(20e6,8);

 freq_hex=dec2hex(999e6,10);

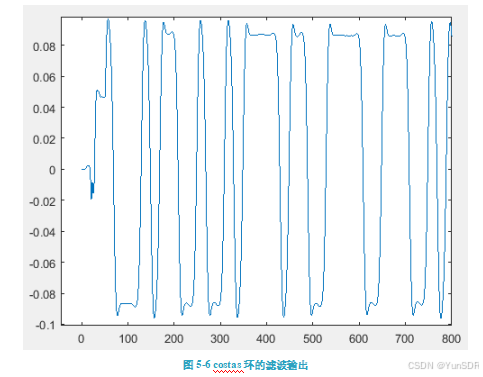

接收到的信号应该是两路正交的IQ正弦波信号，它们的频率为1MHZ（本实验中为a1和a2）。我们将数据帧送入科斯塔斯环路进行滤波处理。滤波器采用双线性变换法进行滤波器的设计。函数输出为滤波器处理后的值，也就是解调值。

直接将判决阈值设为0即可恢复信息。应当指出的是，由于costas本身的相位模糊性和2PSK的调制方式，解调效果会在一定程度上不太理想，可以通过信源编码解决相模糊的问题。这种模拟的相位调制方式并不是太实用，而且接收机对此数据的处理非常复杂，

而且不符合数字接收机的一般原则。读者若有更好的实验方案，可以自己完善之。

5.5 实验步骤

1. 连接YunSDR设备，保证设备正常启动并且网络畅通

2. 运行发送端程序tx_2PSK.m，当matlab命令行端显示“data transfer done”时，表明数据正常发送完毕。

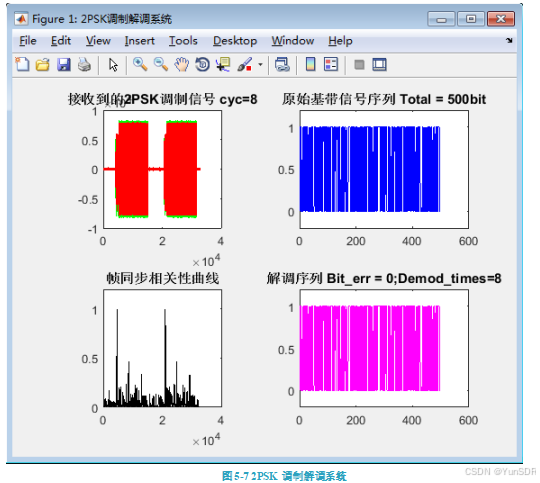

3. 运行接收端程序rx_2PSK.m，程序会显示接受到的2PSK调制信号和经过解调之后恢复出的原始基带信号。注意，由于滤波器的拖尾原因，我们会丢弃2bit的数据以获得最佳的解调码元。其中，cyc显示接收数据次数，下方画出了帧同步曲线，原始基带信号和长度也示于上面，解调序列显示误码率和解调次数，可以看到bit_err为0，解调完全正确。
