vivado与modelsim联合仿真遇到的问题2

最新推荐文章于 2025-02-28 16:21:51 发布
原创 最新推荐文章于 2025-02-28 16:21:51 发布 · 2.3k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#verilog

本文介绍了在使用ModelSim进行仿真时遇到仿真失败的情况及其解决办法。通常错误是由于代码中设置的端口位数不匹配或者声明存在问题。文章提供了一个具体的例子来说明如何定位并修正这些错误。

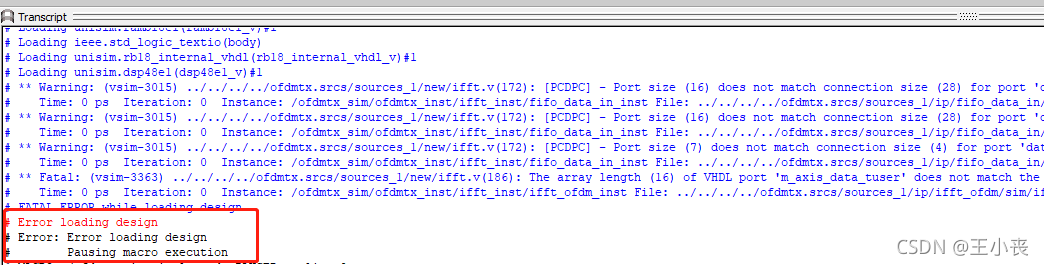

仿真时常会遇到# Error loading design这样的错误而导致modelsim仿真失败，无波形出现。如下图所示：

 通常情况下是因代码中设置的端口位数不匹配，或声明有问题

如：# ** Fatal: (vsim-3363) ../../../../ofdmtx.srcs/sources_1/new/ifft.v(186): The array length (16) of VHDL port 'm_axis_data_tuser' does not match the width (1) of its Verilog connection (11th connection).

按上面的提示在源代码中找到相应位置改正即可
