OpenGL之相关库介绍及基本语法、The OpenGL Machine

本文链接：https://blog.youkuaiyun.com/TxyITxs/article/details/125690407

1.1 OpenGL Library核心库

包括115个函数，前缀为：gl，主要在gl.h、openGL32.lib，openGL32.dll中；

1.2 OpenGL utility library 实用程序库

包含43个函数，前缀：glu；
主要为核心库的再封装，使函数更方便使用，一般参数更易懂；主要在glu.h、glu.lib、glu.dll中；

1.3 OpenGL跨平台性，OpenGL的核心库和实用库接口可以在任何OpenGL的实现平台上使用。跨平台的指的是，OpenGL的接口函数的定义完全统一，不同平台函数内部实现不同。

1.4 辅助的OpenGL编程工具库

freeglut：free OpenGL Utility Toolkit
需要glut.h、freeglut.h freeglut32.lib、freeglut32.dll；
freeglut功能：
- 执行与窗口相关的功能；
- 鼠标、键盘交互功能；
- 右键菜单功能；
- 高层的建模命令；

1.5 OpenGL函数的命名规则

void glVertex3fv(Glfloat* vertex);
前缀：gl、后缀：3fv；
前缀表明了函数所属的库，后缀表明了参数的维度，参数的类型，以及传入的方式；
数值表示参数的维度；

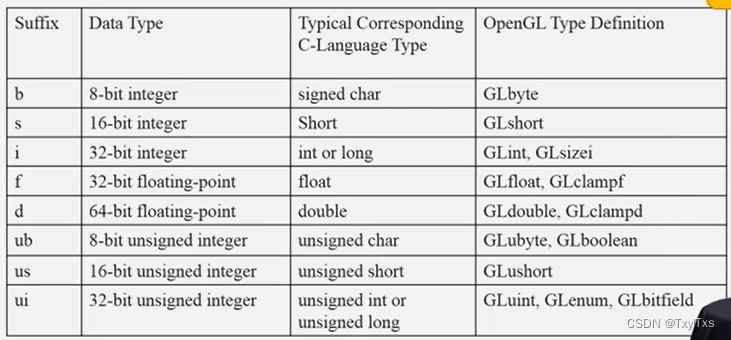

参数的类型：b、s、l、f、d、ub、us、ui；
v：以数组的形式传入，否则依次列举参数传入；
OpenGL重新定义这些参数的原因是为了跨平台，不同的平台相关的类型实际可能存在差别；

glVertex3f(3.0f,4.0f,5.0f);
GLfloat v[3] = {3.0f,4.0f,5.0f};
glVertex3fv(v);

颜色四分量：Red、Green、Blue和Alpha；可以是0 - 1之间的浮点数、也可以是 0 - 255的无符号整数；

glColor4f(1.0f,0.0f,0.0f,0.5f);
glColor3ub(255,0,0);

OpenGL的常量符号：GL_RGB、GL_POLYGON、GLUT_RGBA、GLUT_DOUBLE;

1.6 OpenGL中基本图元的绘制

在glBegin()和glEnd()之间绘制基本图元；还可以在里面设置顶点的法相和颜色等属性信息；
Color：glColor*();
Normal :glNormal*();

glBegin(GL_TRIANGLES);
	glColor3fv(c0);
	glVertex3f(x1,y1,z1);
	glColor3fv(c1);
	glVertex3f(x2,y2,z2);
	glColor3fv(c2);
	glVertex3f(x3,y3,z3);
glEnd();

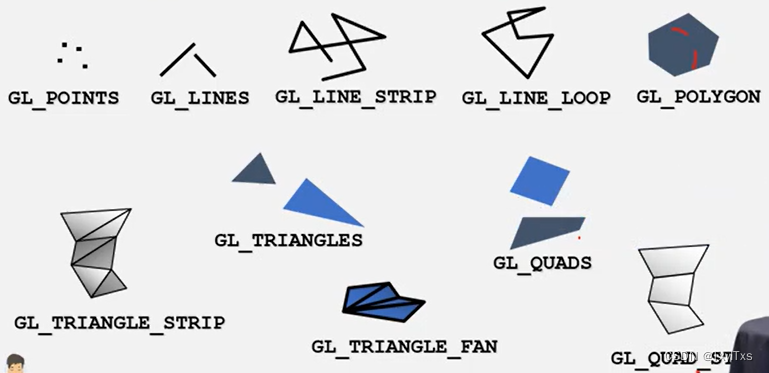

在这里插入图片描述

GL_TRIANGLE_STRIP:前三个点构成一个三角形，后面每增加一个点，增加一个三角形；可以减少传入的顶点数；
在OpenGL3.1之后，GL_POLTGON、GL_QUADS、GL_QUAD_STRIP已被取消；

1.7 OpenGL函数用法查询方法

MSDN ：https://docs.microsoft.com/zh-cn/windows/win32/opengl/glteximage2d
Khronos官网查询；

1.8 glutIdleFunc(display)：无重绘消息时，定时调用窗口重绘；也可以手动发送重绘消息,采用函数glutPostRedisplay();

1.9 OpenGL状态机

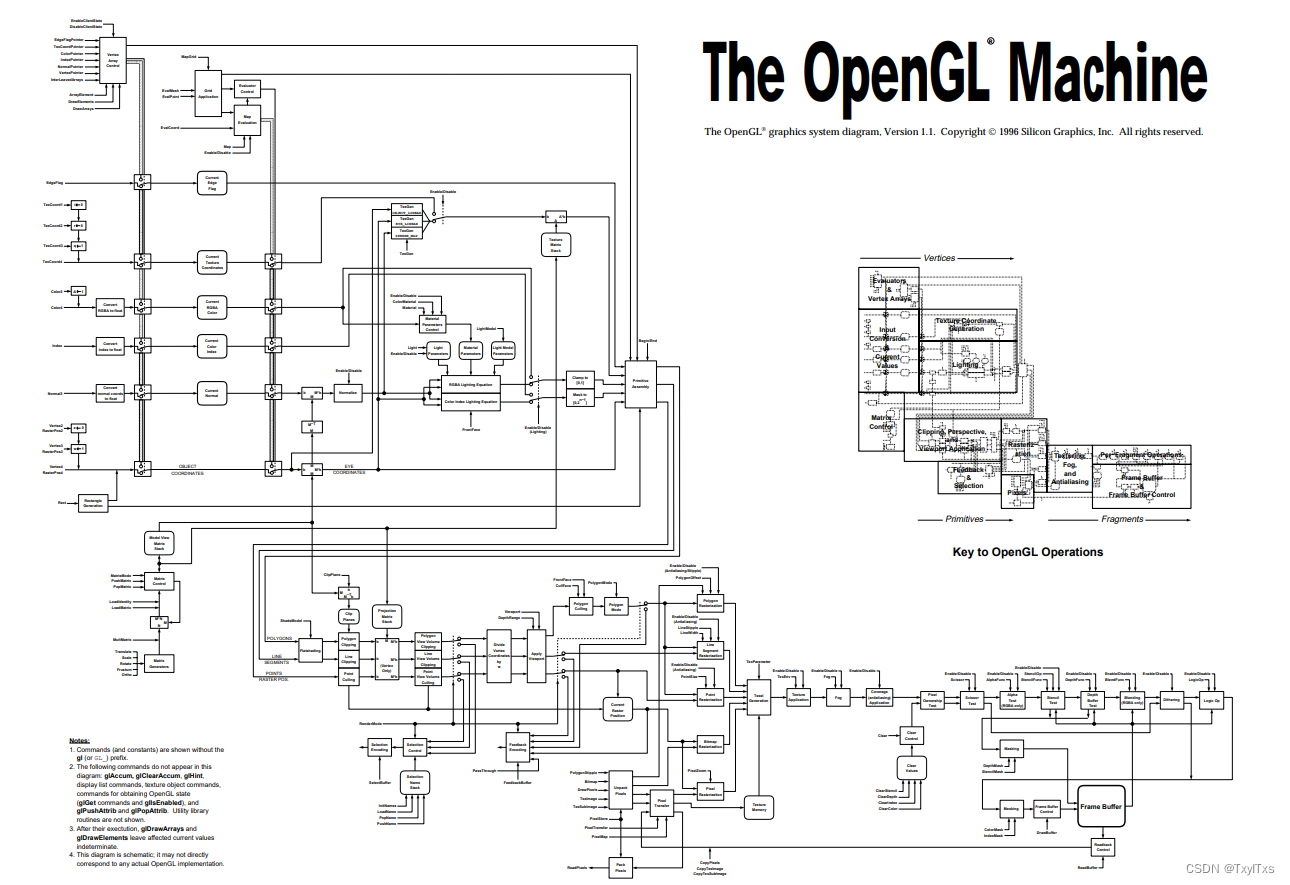

OpenGL是一个状态机，OpenGL函数负责设置图形流水线的相关参数，如下图左边，为相关参数输入的接口，状态机自动按照图形流水线执行，并把相关参数用于计算，最终渲染出场景。
[https://www.lri.fr/~mbl/ENS/IG2/docs/opengl-stm.pdf]

附录：中国大学Mooc、图形编程技术、北京林业大学、杨刚。
