AXI协议中的事务流程与依赖关系解析
文章详细阐述了读写事务在AXI协议中的工作原理。双箭头表示的依赖关系强调了信号顺序，而单箭头则无此限制。主机负责WVALID，从机负责WREADY及BVALID，且从机必须在特定条件下才能拉高BVALID，如等待WLAST和主机的信号。AXI4和AXI5相对于AXI3增加了对BVALID的额外约束。

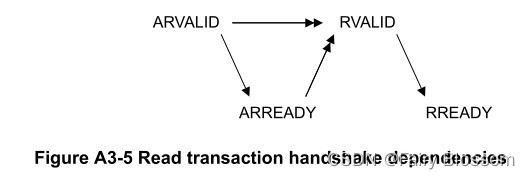

读事务：双箭头表示只有在肩头起始的信号拉高后才可以拉高，存在依赖关系，单箭头不存在依赖关系。

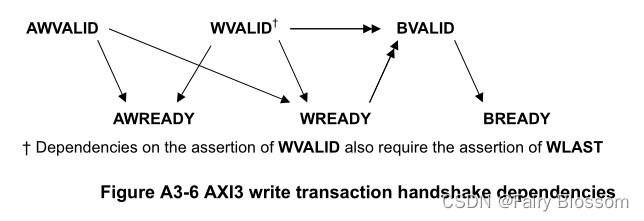

写事务：
WVALID是主机发出，WREADY是从机发出。
BVALID是从机发出的，表示写响应通道信号有效，BREADY是主机发出，表示接收写响应通道上的传输
主机不可以等从机拉高AWREDAY和WREADY在拉高主机的AWVALID和WVALID，从机可以在主机拉高AWVALID和WVALID之后或者之前就拉高AWREADY。
从机必须在主机拉高WVALID和WREADY之后，才可以拉高BVALID，从机必须等待主机拉高WLAST之后，才可以拉高BVALID。

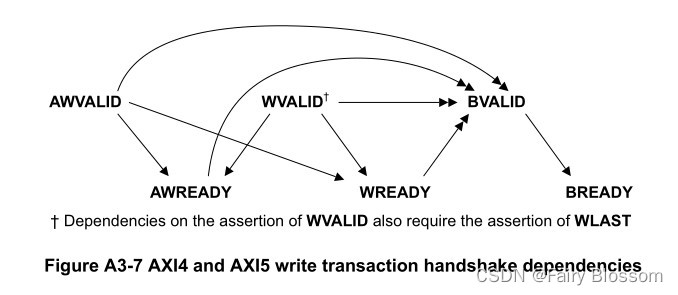

相比于AXI3而言，AXI4和AXI5多了一个在AWREDY拉高后才可以拉高BVALID。
同时也还是注意，在BVALID拉高之前，应该等待WLAST（表示最后一次传输数据）的触发
