PS:截图部分来自“中国大学MOOC–华中科技大学–数字电子技术基础”课程。

编码器的由来

在数字系统中,为了将现实的事件加以区分,于是将不同事物用不同的二进制数表示。
编码器分类有普通编码器优先编码器

普通编码器

普通编码器电路设计简单,但是对用户不友好,因为它要求各个输入信号是互相排斥(当且仅当一个输入为1,其余都为0),这要求复杂的电路来保证这一点。如果多个信号同时有效,那么就会出现编码重叠。
如下是8-3编码器

优先编码器

根据事件的紧急程度,事先规定好输入信号的优先级别。编码时,编码器只对优先级别最高的信号进行编码,这样即便同时输入了几个有效的信号,得到的编码也是正确的。

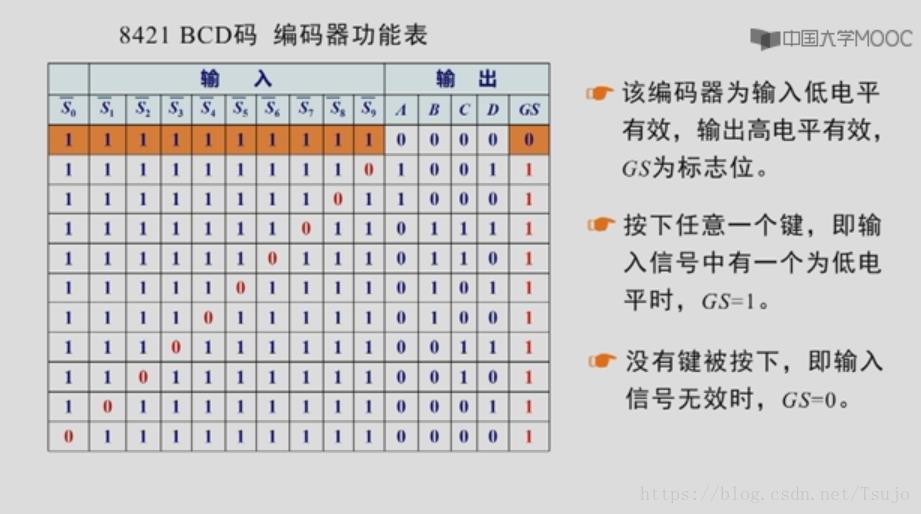

例子:8421BCD码编码器。
10个输入
这里写图片描述

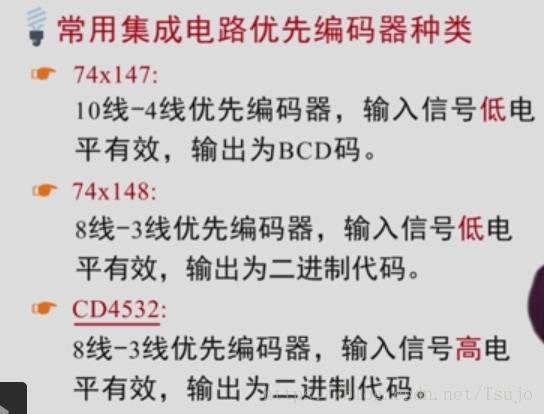

编码器的集成电路芯片型号:
这里写图片描述

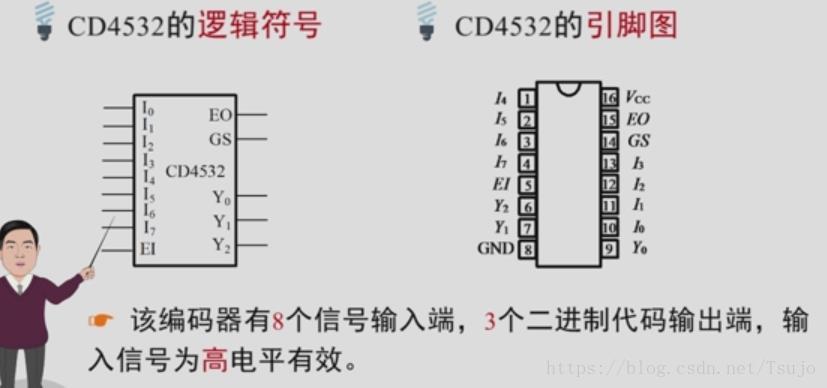

例子是CD4532,该芯片为高电平有效。除了输入输出端,还有EI(输入使能端),EO(输出使能端),GS(工作状态输出端),便于进行级联拓展。
这里写图片描述
