该配置过程涉及了三层交换机（LSW1, LSW2, LSW3）的接口IP地址设定，单播路由协议OSPF的启用及网络段宣告，以及组播功能的开启和PIM-SM的配置。LSW3的VLANIF30接口被设为静态RP地址，同时在LSW2的VLANIF200接口上启用了IGMP。通过这些步骤，建立了网络间的路由通信并支持组播流量的传递。

在这里插入图片描述

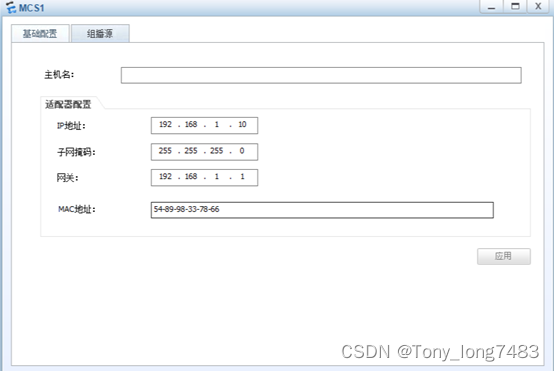

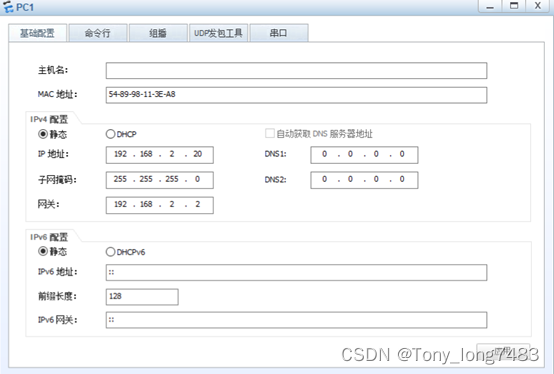

配置各接口IP地址
[LSW1]vlan batch 10 30 100
[LSW1-GigabitEthernet0/0/2]port link-type trunk
[LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 30
[LSW1-GigabitEthernet0/0/1]port link-type hybrid
[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 100
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 100
[LSW1-Vlanif10]ip add 10.1.1.1 24
[LSW1-Vlanif30]ip add 10.1.3.1 24
[LSW1-Vlanif100]ip add 192.168.1.1 24
[LSW2]vlan batch 10 20 200
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[LSW2-GigabitEthernet0/0/3]port link-type trunk
[LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
[LSW2-GigabitEthernet0/0/2]port link-type hybrid
[LSW2-GigabitEthernet0/0/2]port hybrid untagged vlan 200
[LSW2-GigabitEthernet0/0/2]port hybrid pvid vlan 200
[LSW2-Vlanif10]ip add 10.1.1.2 24
[LSW2-Vlanif20]ip add 10.1.2.2 24
[LSW2-Vlanif200]ip add 192.168.2.2 24
[LSW3]vlan batch 20 30
[LSW3-GigabitEthernet0/0/1]port link-type trunk
[LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 30
[LSW3-GigabitEthernet0/0/2]port link-type trunk
[LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 20
[LSW3-Vlanif30]ip add 10.1.3.3 24
[LSW3-Vlanif20]ip add 10.1.2.3 24
配置单播路由协议
[LSW1]stp disable
[LSW2]stp disable
[LSW3]stp disable
[LSW1]ospf 1
[LSW1-ospf-1]area 0
[LSW1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[LSW1-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
[LSW1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[LSW2]ospf 1
[LSW2-ospf-1]area 0
[LSW2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[LSW2-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[LSW2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[LSW3]ospf 1
[LSW3-ospf-1]area 0
[LSW3-ospf-1-area-0.0.0.0]network 10.1.2.0 0.0.0.255
[LSW3-ospf-1-area-0.0.0.0]network 10.1.3.0 0.0.0.255
使能组播功能，在各接口上使能PIM-SM
[LSW1]multicast routing-enable
[LSW1-Vlanif10]pim sm
[LSW1-Vlanif30]pim sm
[LSW1-Vlanif100]pim sm
[LSW2]multicast routing-enable
[LSW2-Vlanif10]pim sm
[LSW2-Vlanif20]pim sm
[LSW2-Vlanif200]pim sm
[LSW3]multicast routing-enable
[LSW3-Vlanif20]pim sm
[LSW3-Vlanif30]pim sm
在主机侧接口使能IGMP
[LSW2-Vlanif200]igmp enable
将LSW3的VLANIF30接口IP地址配置为静态RP地址
[LSW1]pim
[LSW1-pim]static-rp 10.1.3.3
[LSW2]pim
[LSW2-pim]static-rp 10.1.3.3
[LSW3]pim

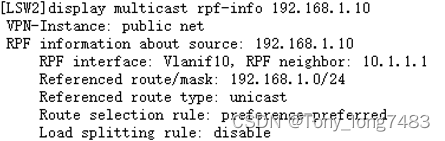

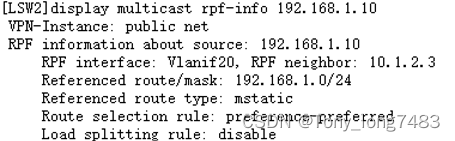

[LSW3-pim]static-rp 10.1.3.3
