VLAN：虚拟局域网---在交换机和路由器协同工作之后，将原先的一个广播域逻辑上切分为多个广播域。

第一步 创建vlan

[SW1]display vlan  查看vlan

VID---vlan ID 用来区分和标定不同的vlan

VID由12位二进制构成  范围 0-4095   0和4095作为保留值 1-4095

[SW1]vlan 2 创建vlan2

[SW1]vlan batch 4 to 100 批量创建vlan 4-100

第二步： 划分vlan

①基于端口的vlan

②基于mac地址的vlan

③基于协议的vlan

[SW1]display  mac-address 查询mac地址表

加入VID之后交换机的转发原理：当数据来到交换机，交换机会先记录源MAC地址和接口的映射关系，顺便将接口所对应的VID进行记录。之后查看目标MAC地址，若目标MAC地址在本地的MAC地址表中有记录且VID和源MAC地址及相应接口对应的VID相同，则单播，若VID不同则进行泛洪。（泛洪只在VID相同的区域内进行）

IEEE组织-----802.1q标准

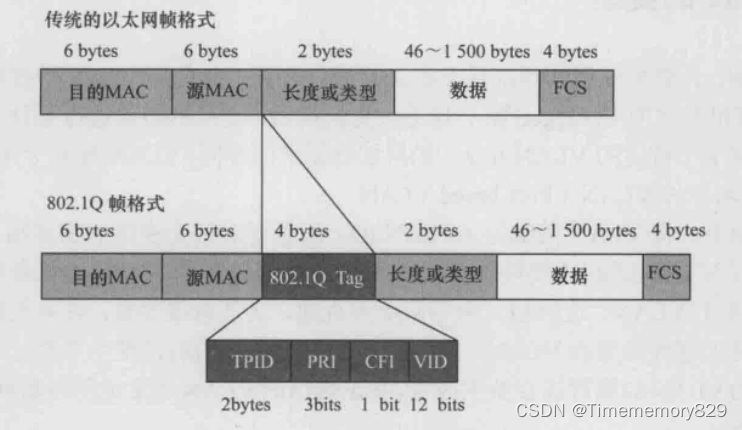

在源MAC地址和长度类型之间加了4个字节的tag（标签），这样的新帧结构我们称之为802.1q帧或者叫做tagged帧。将没有打标签的802.1q帧称之为untagged帧。

我们把交换机和PC端之间的链路我们称之为access链路，access链路只能通过untagged帧，并且这些帧只能属于一个特定的vlan；将交换机与交换机（路由器）之间的链路我们称之为trunk链路，trunk链路中运行通过tagged帧，且这些帧可以属于多个vlan。

[SW1-GigabitEthernet0/0/1]port link-type access  定义该接口下链路类型为 access

[SW1-GigabitEthernet0/0/1]port default vlan 2 定义该接口所属vlan为 vlan2

[SW1-GigabitEthernet0/0/6]port link-type trunk  定义该接口下链路类型为 trunk

[SW1-GigabitEthernet0/0/6]port trunk allow-pass vlan 2 to 3 定义该接口下可通过的vlan为 vlan2 和 vlan3

[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan all  定义该接口下可通过的vlan 为  所有vlan

实现vlan间的通信

路由器的子接口---虚拟接口---将路由的一个物理接口，逻辑上划分为多个虚拟的子接口。

[R1]interface g 0/0/0.1  进入g 0/0/0接口的子接口 0/0/0.1

虚拟子接口默认关闭arp广播

[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2 让该接口执行802.1q标准 且 管理vid2

[R1-GigabitEthernet0/0/0.1]arp broadcast enable  开启子接口的arp广播功能
