OSPF：开放式最短路径优先协议

无类别链路状态IGP动态路由协议

距离矢量协议：运行距离矢量协议的路由器会周期性的泛洪自己的路由表，通过路由之间的交互，每台路由器都从相邻的路由器学习到路由条目，随后加载进自己的路由表中。对于网络中的所有路由器而言，他们并不清楚整张拓扑的结构，只是简单的知道要去往某个地方方向在哪儿，距离多远。这既是距离矢量协议的本质。

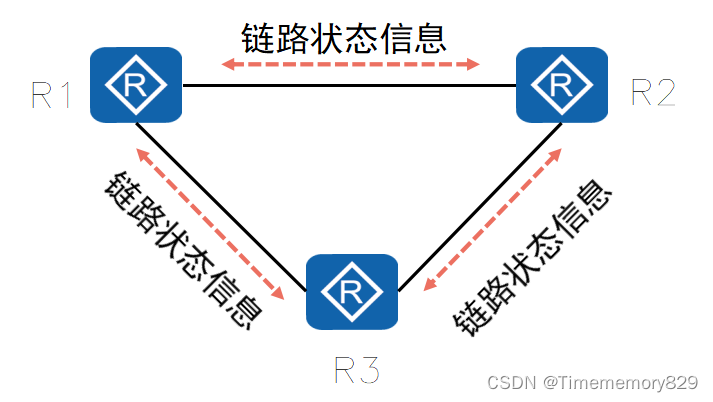

链路状态协议：与距离矢量协议不同，链路状态协议通告的是链路状态，而不是路由表。运行链路状态协议的路由器之间会首先建立一个协议的邻居关系，然后彼此之间开始交互LSA=链路状态通告。每台设备都会产生自己的LSA，路由器将接收到的LSA信息放入自己的LSDB（链路状态数据库）中。路由器通过自己的LSDB，便掌握了全网的拓扑。最后，路由器将计算出最优路径加载进自己的路由表中。

支持同开销负载均衡

基于组播进行更新----224.0.0.5 224.0.0.6

支持触发更新，每30min周期更新一次

需要结构化的部署----区域划分---地址规划

OSPF在相同区域内传播的是，区域之间传播的是

区域划分的规则：

星型结构骨干区域为0去，所有大于0的区域都是非骨干区域，所有非骨干区域必须接入到骨干区域上
ABR---域间路由器两个区域互联时，必须存在域间路由器ABR，且ABR同时工作在两个区域

Router ID 路由器标识符，用于在一个OSPF域中唯一的标识一台路由器，RID必须唯一。

RID的设定可以通过手工配置的方式，或使用系统自动生成的方式。（切记：务必使用手工配置的方式）

使用系统自动生成-----有限配置环回的最大数值，如果没有环回则选择最大的物理接口。

使用cost值作为度量值；cost=参考带宽/接口带宽；参考带宽默认为100M；整段路径cost值之合最小为最佳

若接口带宽大于参考带宽，则度量值为1 ，故会导致选路不佳，所以在接口带宽大于参考带宽的环境中，可以认为修改参考带宽。

一：OSPF的数据包

二：OSPF的状态机

三：OSPF的工作过程

四：OSPF的基础配置

五：OSPF的扩展配置

OSPF的数据包

Hello包用于邻居间的发现关系建立和周期保活
DD包数据库描述包用于携带本地的数据库目录
LSR包链路状态请求包在查看完对端的DD包后，基于本地的LSA进行信息查询，随后去索要。
LSU包链路状态更新包用于携带各种LSA信息
LSack包链路状态确认包表示确认收到

OSPF的状态机

Down状态：表示未被激活的状态，一旦本地发出hello包，或接收到hello包，立刻进入下一个状态机

Init状态：表示初始化的状态

TOW-WAY状态：双向通讯建立表示建立了邻居关系

如何从Init状态进入TOW-WAY状态：

条件匹配：

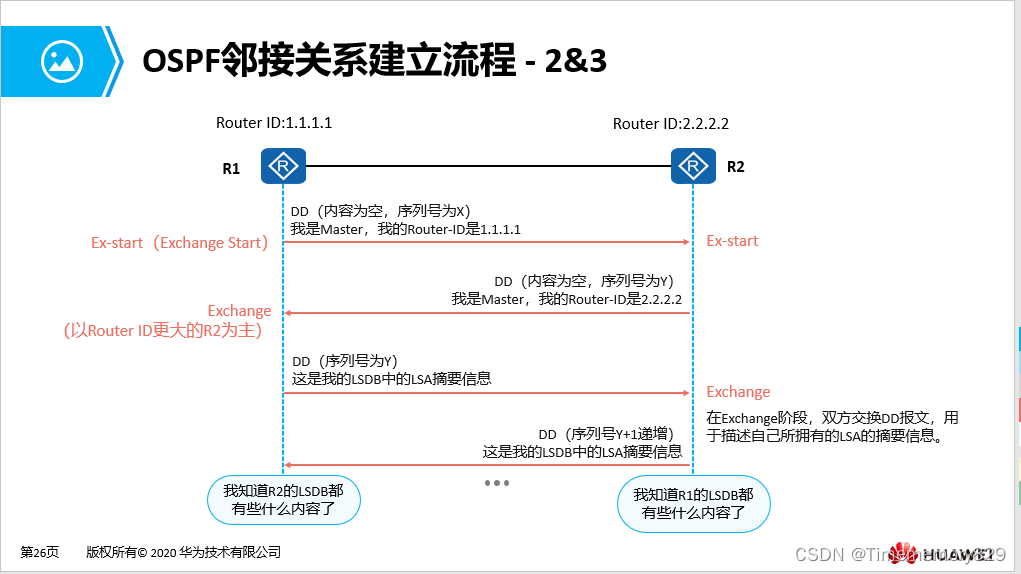

Exstart 状态：预启动使用不携带数据库目录的DD包进行主从选举，RID大为主，优先进入下一个状态机

Exchange 状态：准交换携带具体数据库目录的DD包进行目录交换，需要ack确认

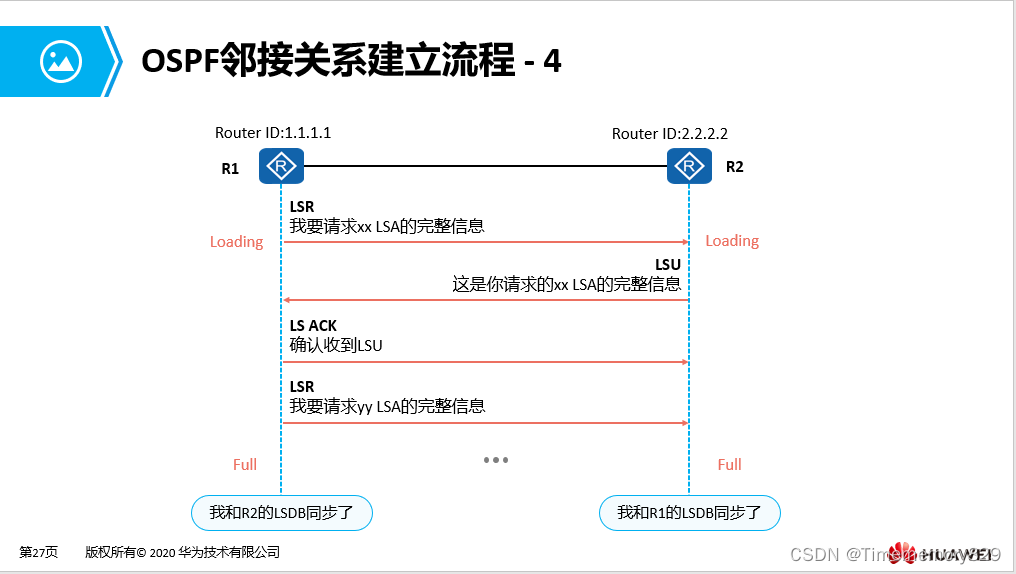

Loading状态：加载在查看完对端的DD包后，使用LSR LSU 及 LSACK 进行LSDB的同步。

FULL 状态：转发邻接关系建立的标志

三：OSPF的工作过程

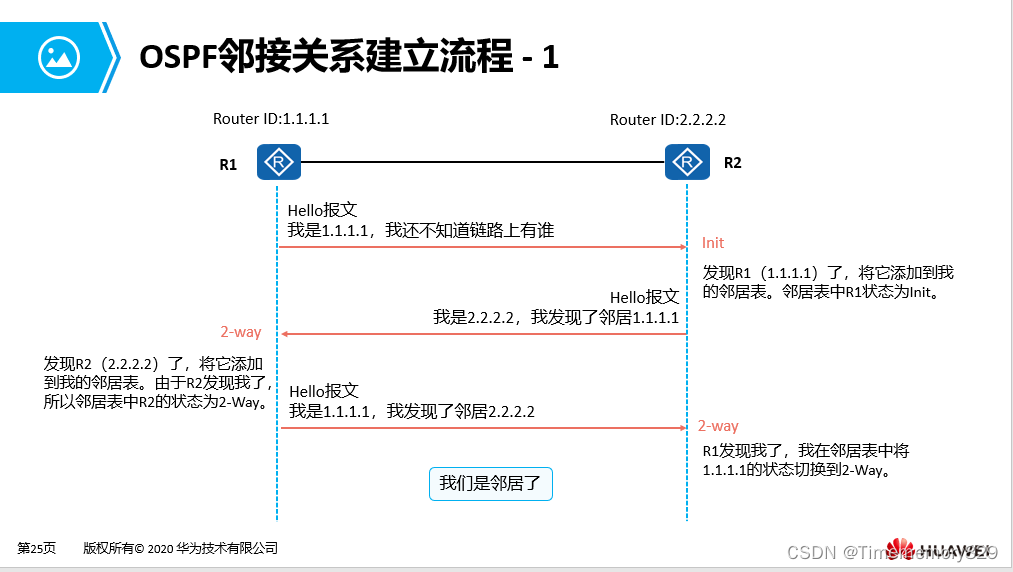

启动配置完成后，本地组播 224.0.0.5 发送hello包；

Hello包将携带本地的rid值，以及本地已知的所有邻居的rid值；

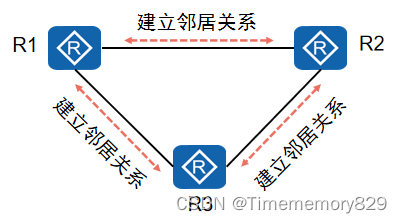

若接收到来自对端的hello包中，存在本段的rid，那么视为双方认识，邻居关系建立；

生成邻居表

邻居关系建立后，开始条件匹配，匹配失败将永远停留于邻居关系，仅hello包保活即可；

若条件匹配成功，则表明可以建立邻接关系

先使用不携带数据库目录的DD包进行主从选举，rid大为主，优先进入下一个状态（优先共享自己的数据库目录）

最后在基于对端的DD包查询本地的LSDB，筛选出自己所需要的LSA

之后使用LSR LSU LSACK 来获取未知的LSA信息；

最终生成数据库表（LSDB-链路状态数据库表）

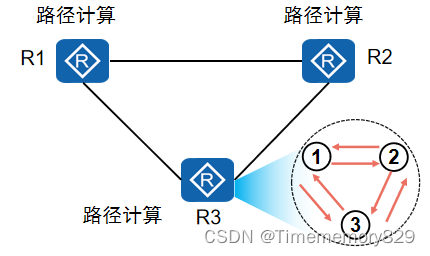

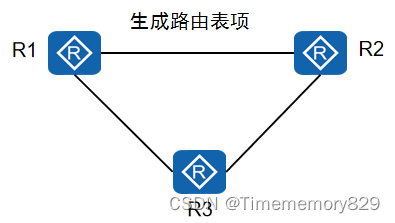

之后启用SPF算法，基于本地的LSDB生成有向图，在计算出最短路径树，在基于树形结构算出本地到达所有位置的最短路径，加载于本地的路由表中；

收敛完成后，hello包周期保活；

每30min邻接关系之间，在进行DD包的比对，若一致，则继续保活，若不一致则重新收敛。

结构突变：

新增一个网段：直连新增网段的设备直接使用更新包告知邻接关系需要ack确认
断开一个网段：直连断开网段的设备直接使用更新包告知邻接关系需要ack确认
无法沟通： hello time 10s ， dead time 40s ，时间到了就删除邻居信息

OSPF的基础配置

[R1]ospf 1 router-id 1.1.1.1 创建ospf进程，进程号为1， RID为1.1.1.1

[R1-ospf-1]area 0 进入0区

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

反掩码：掩码反过来

<R2>display ospf peer 查询邻居关系

<R2>display ospf peer brief 查询邻居表

<R2>display ospf lsdb 查询数据库表

<R2>display ospf lsdb router 2.2.2.2 打开数据库表种的详细目录（类型+ID）

修改参考带宽注：单位

[R2]display ospf routing 查看ospf生成的路由表

OSPF的扩展配置

从邻局关系成为邻接关系的条件

网络类型----两个类型

①点到点的网络------在一个网段中，仅支持存在两个节点

②MA：多路访问---在一个网段中，支持存在的节点不限

在点到点的网络类型中，所有邻居关系将直接成为邻接关系

在MA网段中，若所有设备间均是邻接关系，将导致大量的重复更新；故进行DR/BDR的选举。

所有和DR/BDR设备相连的设备之间，为邻接关系

所有非DR/BDR的设备统一称之为DRother

选举DR/BDR的规则：

①先比较参选接口的优先级默认为1 范围0-255 大为优

② 若接口的优先级相同，比较参选设备的RID，大为优

[R1]interface g 0/0/0 进入参选接口

[R1-GigabitEthernet0/0/0]ospf dr-priority 2 将该接口在sopf协议中 DR参选时优先级设置为2

DR的选举是非抢占性质的，若参选接口的优先级为0，则视为放弃参选。

<R1>reset ospf process 重启ospf进程

手工认证：在相邻的设备之间定义安全密钥

[R1]interface g 0/0/0 进入相邻接口

[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 666666

3.手工汇总------汇总区域

[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0 在0区中进行路由汇总发往其他区域

注意：必须要在域间路由器上进行汇总，汇总那个区域就进入那个区域去做。

4.被动接口-----沉默接口---仅接收不发送路由信息，只能用于链接用户pc端的接口；不得用于路由器之间。

[R1-ospf-1]silent-interface g 0/0/1 在ospf1进程中，将g0/0/1接口设置为被动接口

5.加快收敛----改计时器

Hello time 10s dead time 40 s

切记：邻居间直连接口的 hello time 若不一直则该接口的dead time 就会自动关闭将无法建立邻居关系

修改时不建议修改的过小 ---- 不建议修改

[R1-GigabitEthernet0/0/0]ospf timer hello 10 将该接口的hello time 修改为10 s

6.缺省路由----在连接的边界路由器上，配置一条缺省路由，随后该设备将向内网发送缺省路由目的地指向自己。

[R3-ospf-1]default-route-advertise always 下发缺省路由
