练习：BGP选路实验

BGP选路实验配置与策略

最新推荐文章于 2025-12-08 14:28:29 发布

原创最新推荐文章于 2025-12-08 14:28:29 发布 · 630 阅读

20 ·

CC 4.0 BY-SA版权

文章标签：

#网络

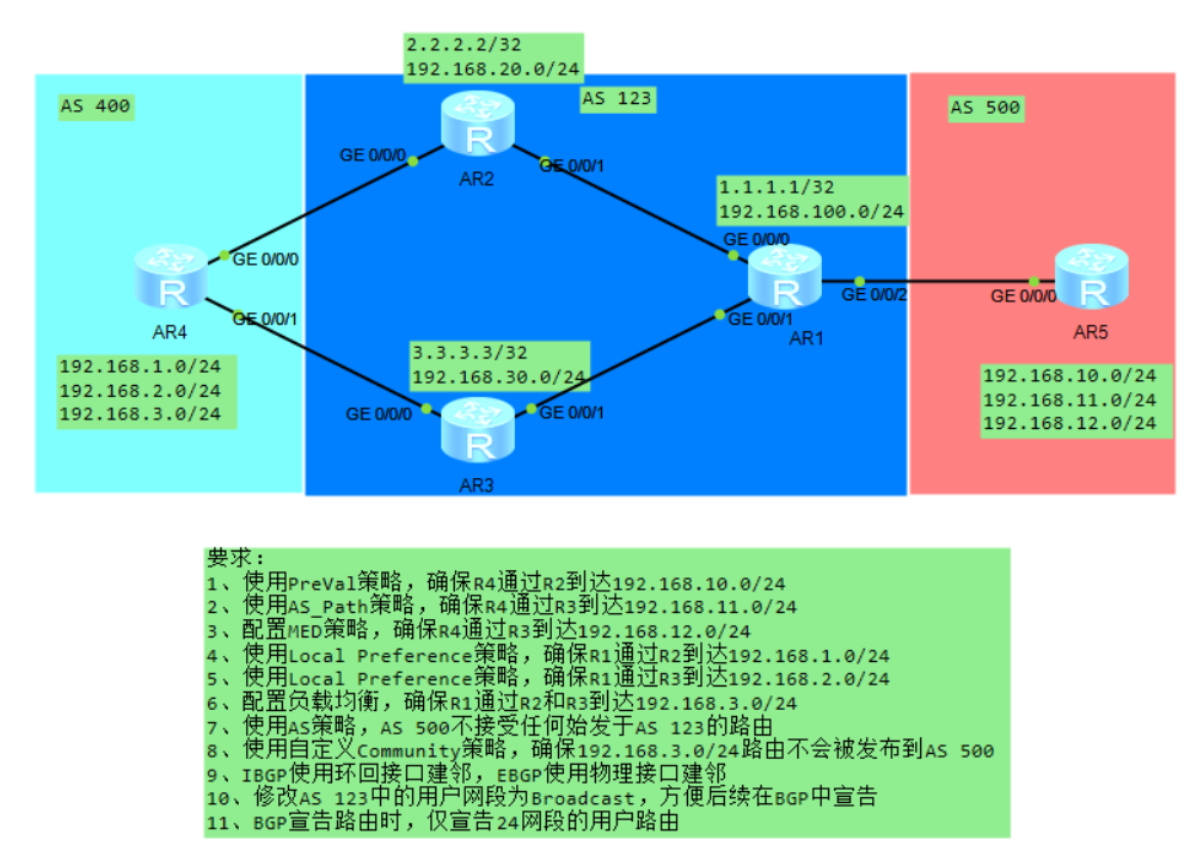

一.拓扑图

二.要求

三.需求分析

PreVal策略用于影响 BGP 选路。要求确保 R4 通过 R2 到达 192.168.10.0/24 ，需在 R4 上配置 PreVal 策略，修改前往 192.168.10.0/24 路由的 PreVal 值，使 R4 优选通过 R2 的路径。AS Path 是 BGP 路由属性，记录路由经过的 AS 号序列。

要确保 R4 通过 R3 到达 192.168.11.0/24 ，需在 R4 或相关路由器上配置 AS Path 策略，通过修改 AS Path 属性，使 R4 认为通过 R3 到达该网段的路径更优。MED用于向外部 AS 通告本 AS 内的路由开销。

配置 MED 策略确保 R4 通过 R3 到达 192.168.12.0/24 ，是在 AS 123 内向 R4 通告 192.168.12.0/24 路由时，设置合适的 MED 值，引导 R4 选择通过 R3 的路径。Local Preference 在 AS 内部用于影响 BGP 选路，数值越高越优先。

在 AS 400 内配置 Local Preference 策略，使 R4 优选通过 R1 到达 192.168.1.0/24 的路径，需在相关路由器上设置合适的 Local Preference 值。

在 AS 123 内配置 Local Preference 策略，确保 R1 通过 R3 到达 192.168.2.0/24 ，需在 AS 123 内相关路由器上调整 Local Preference 值，影响 R1 的选路。

要实现 R1 不通过 R2 和 R3 到达 192.168.3.0/24 的负载均衡，需在 AS 123 内配置相关策略，如修改路由属性（如 Local Preference、MED 等），让 R1 有多条等价路径前往 192.168.3.0/24 ，但不经过 R2 和 R3 。

在 AS 500 的边界路由器（如 AR5 ）上配置 AS 策略，利用 AS Path 过滤功能，拒绝接收 AS Path 中包含 AS 123 始发标记的路由，阻止 AS 123 始发路由进入 AS 500 。

Community 是 BGP 可选传递属性，用于标识路由。配置自定义 Community 策略确保 192.168.3.0/24 路由不会被发布到 AS 500 ，需在 AS 123 内为 192.168.3.0/24 路由打上特定 Community 标记，在 AS 500 边界路由器上根据该标记过滤此路由。

在 AS 123 内，各路由器（如 AR1、AR2、AR3 ）需配置 iBGP 协议建立邻居关系，实现 AS 内部 BGP 路由信息交换。需配置路由器的 BGP 进程、邻居 IP 地址等参数。

将 AS 123 内用户网段宣告为 Broadcast ，需在 BGP 配置中修改相关网段的网络类型属性，方便后续通告，确保路由信息准确传递。

各路由器需在 BGP 进程中准确配置要通告的网段，如在 AS 400 内 R4 通告 192.168.1.0/24 等网段，AS 123 内路由器通告对应网段，AS 500 内 AR5 通告相关网段，保证全网路由可达。

四.配置

接口

interface GigabitEthernet0/0/0
  ip address 15.0.0.1 255.255.255.0  # 连接R5的物理接口，IP地址15.0.0.1/24
#
interface GigabitEthernet0/0/1
  ip address 12.0.0.1 255.255.255.0  # 连接R2的物理接口，IP地址12.0.0.1/24
#
interface GigabitEthernet0/0/2
  ip address 13.0.0.1 255.255.255.0  # 连接R3的物理接口，IP地址13.0.0.1/24
#
interface LoopBack0
  ip address 1.1.1.1 255.255.255.255  # 环回接口0，用于BGP/OSPF的Router ID
#
interface LoopBack1
  ip address 192.168.100.1 255.255.255.0  # 环回接口1，模拟直连网段，OSPF广播类型
  ospf network-type broadcast

OSPF

ospf 1 router-id 1.1.1.1  # 启动OSPF进程1，指定Router ID
 area 0.0.0.0  # 区域0
  network 1.1.1.1 0.0.0.0  # 宣告环回接口0（精确匹配）
  network 12.0.0.1 0.0.0.0  # 宣告连接R2的接口IP
  network 13.0.0.1 0.0.0.0  # 宣告连接R3的接口IP
  network 15.0.0.1 0.0.0.0  # 宣告连接R5的接口IP
  network 192.168.100.0 0.0.0.255  # 宣告环回接口1所在网段

BGP

bgp 123  # 启动BGP进程，AS号123
 router-id 1.1.1.1  # 指定BGP Router ID
 peer 2.2.2.2 as-number 123  # R2为IBGP对等体（同AS）
 peer 2.2.2.2 connect-interface LoopBack0  # 使用环回接口建立BGP邻居（需双向配置）
 peer 3.3.3.3 as-number 123  # R3为IBGP对等体
 peer 3.3.3.3 connect-interface LoopBack0  # 使用环回接口建立BGP邻居
 peer 15.0.0.5 as-number 500  # R5为EBGP对等体（AS号500）
#
network 192.168.100.0 24  # 宣告本地直连网段到BGP

策略

# 要求4：Local Preference策略（入方向修改）
ip ip-prefix LP permit 192.168.1.0 24  # 匹配目标网段
route-policy LP permit node 10
 if-match ip-prefix LP  # 匹配前缀列表
 apply local-preference 200  # 提升本地优先级为200（默认100）
#
bgp 123
 peer 2.2.2.2 route-policy LP import  # 对R2的入方向应用策略

接口

interface GigabitEthernet0/0/0
  ip address 12.0.0.2 255.255.255.0  # 连接R1的物理接口，IP地址12.0.0.2/24
#
interface GigabitEthernet0/0/1
  ip address 24.0.0.2 255.255.255.0  # 连接R4的物理接口，IP地址24.0.0.2/24
#
interface LoopBack0
  ip address 2.2.2.2 255.255.255.255  # 环回接口0，用于BGP/OSPF的Router ID
#
interface LoopBack1
  ip address 192.168.20.1 255.255.255.0  # 环回接口1，模拟直连网段，OSPF广播类型
  ospf network-type broadcast

OSPF

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0  # 宣告环回接口0
  network 12.0.0.2 0.0.0.0  # 宣告连接R1的接口IP
  network 24.0.0.2 0.0.0.0  # 宣告连接R4的接口IP
  network 192.168.20.0 0.0.0.255  # 宣告环回接口1所在网段

BGP

bgp 123
 router-id 2.2.2.2
 peer 1.1.1.1 as-number 123  # R1为IBGP对等体
 peer 1.1.1.1 connect-interface LoopBack0  # 使用环回接口建立邻居
 peer 24.0.0.4 as-number 400  # R4为EBGP对等体（AS号400）
#
network 192.168.20.0 24  # 宣告本地直连网段到BGP

接口

interface GigabitEthernet0/0/0
  ip address 13.0.0.3 255.255.255.0  # 连接R1的物理接口，IP地址13.0.0.3/24
#
interface GigabitEthernet0/0/1
  ip address 34.0.0.3 255.255.255.0  # 连接R4的物理接口，IP地址34.0.0.3/24
#
interface LoopBack0
  ip address 3.3.3.3 255.255.255.255  # 环回接口0，用于BGP/OSPF的Router ID
#
interface LoopBack1
  ip address 192.168.30.1 255.255.255.0  # 环回接口1，模拟直连网段，OSPF广播类型
  ospf network-type broadcast

OSPF

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0  # 宣告环回接口0
  network 13.0.0.3 0.0.0.0  # 宣告连接R1的接口IP
  network 34.0.0.3 0.0.0.0  # 宣告连接R4的接口IP
  network 192.168.30.0 0.0.0.255  # 宣告环回接口1所在网段

BGP

bgp 123
 router-id 3.3.3.3
 peer 1.1.1.1 as-number 123  # R1为IBGP对等体
 peer 1.1.1.1 connect-interface LoopBack0  # 使用环回接口建立邻居
 peer 34.0.0.4 as-number 400  # R4为EBGP对等体（AS号400）
#
network 192.168.30.0 24  # 宣告本地直连网段到BGP

接口

interface GigabitEthernet0/0/0
  ip address 24.0.0.4 255.255.255.0  # 连接R2的物理接口，IP地址24.0.0.4/24
#
interface GigabitEthernet0/0/1
  ip address 34.0.0.4 255.255.255.0  # 连接R3的物理接口，IP地址34.0.0.4/24
#
interface LoopBack1
  ip address 192.168.1.1 255.255.255.0  # 环回接口1，模拟直连网段
#
interface LoopBack2
  ip address 192.168.2.1 255.255.255.0  # 环回接口2，模拟直连网段
#
interface LoopBack3
  ip address 192.168.3.1 255.255.255.0  # 环回接口3，模拟直连网段

BGP

bgp 400  # AS号400
 router-id 4.4.4.4  # 指定BGP Router ID
 peer 24.0.0.2 as-number 123  # R2为EBGP对等体（AS号123）
 peer 34.0.0.3 as-number 123  # R3为EBGP对等体（AS号123）
#
network 192.168.1.0 24  # 宣告环回接口1所在网段
network 192.168.2.0 24  # 宣告环回接口2所在网段
network 192.168.3.0 24  # 宣告环回接口3所在网段

策略

# 要求1：PreVal策略（私有属性，仅本地生效）
ip ip-prefix Preval permit 192.168.10.0 24  # 匹配R5的网段
route-policy Preval permit node 10
 if-match ip-prefix Preval
 apply preferred-value 100  # 提升PreVal值为100（默认0，值越大越优）
#
bgp 400
 peer 24.0.0.2 route-policy Preval import  # 对R2的入方向应用策略

# 要求3：MED策略（修改路由度量值）
ip ip-prefix MED permit 192.168.12.0 24  # 匹配R5的网段
route-policy MED permit node 10
 if-match ip-prefix MED
 apply cost 500  # 设置MED值为500（默认0，值越小越优）
#
bgp 400
 peer 24.0.0.2 route-policy MED import  # 对R2的入方向应用策略

接口

interface GigabitEthernet0/0/0
  ip address 15.0.0.5 255.255.255.0  # 连接R1的物理接口，IP地址15.0.0.5/24
#
interface LoopBack0
  ip address 192.168.10.1 255.255.255.0  # 环回接口0，模拟直连网段
#
interface LoopBack1
  ip address 192.168.11.1 255.255.255.0  # 环回接口1，模拟直连网段
#
interface LoopBack2
  ip address 192.168.12.1 255.255.255.0  # 环回接口2，模拟直连网段

BGP

bgp 500  # AS号500
 router-id 5.5.5.5  # 指定BGP Router ID
 peer 15.0.0.1 as-number 123  # R1为EBGP对等体（AS号123）
#
network 192.168.10.0 24  # 宣告环回接口0所在网段
network 192.168.11.0 24  # 宣告环回接口1所在网段
network 192.168.12.0 24  # 宣告环回接口2所在网段

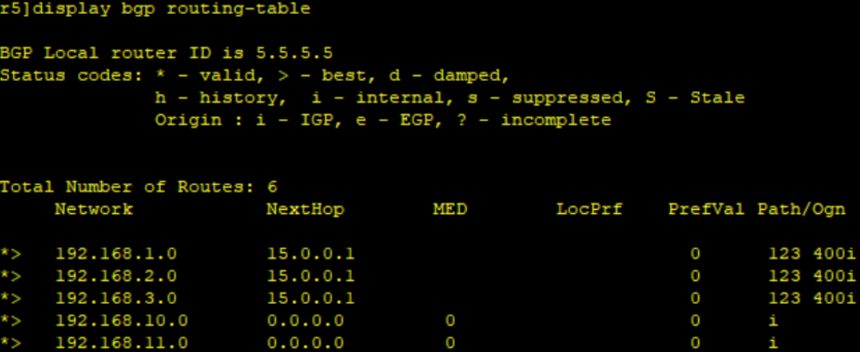

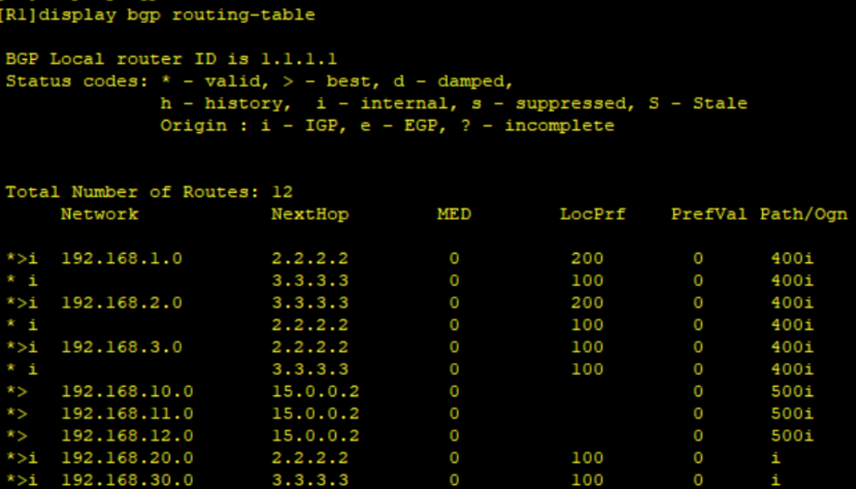

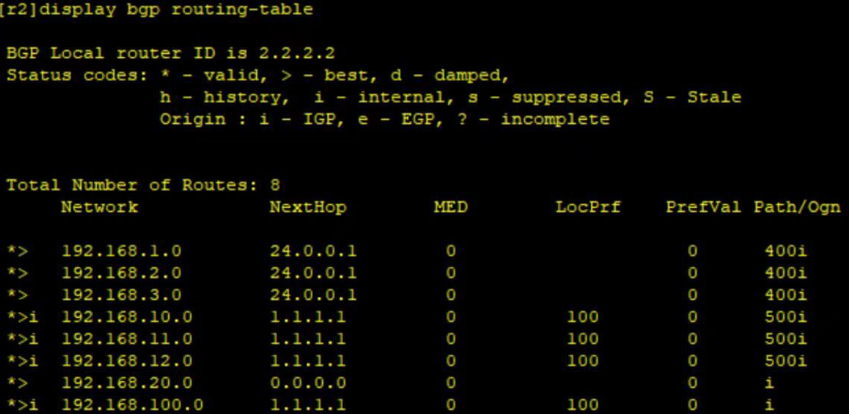

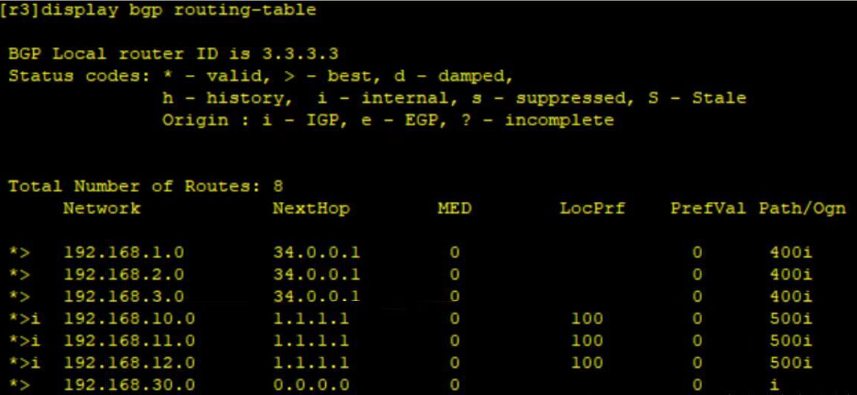

五.检查
