Flink知识概要

Flink

一、基本特性

1、Flink简介

Flink 是分布式实时和离线计算引擎，用于在无界数据流和有界数据流上进行有状态的计算， 能在常见集群环境中运行，并能以内存速度和任意规模进行计算。

应用场景包括：实时数据计算、实时数据仓库和 ETL、事件驱动型场景，如告警、监控；此外，随着 Flink 对机器学习的支持越来越完善，还可以被用作机器学习和人工智能

2、Flink特性

• 1.批流一体：Flink从另一个视角看待流处理和批处理，将二者统一起来,流处理看待时输入数据流是无界的；批处理被作为一种特殊的流处理，只是它的输入数据流被定义为有界的。
• 2.Exactly-Once：Flink 通过实现两阶段提交和状态保存来实现端到端的精确一致性语义
• 3.状态管理：Flink在做计算的过程中经常需要存储中间状态，来避免数据丢失和状态恢复。

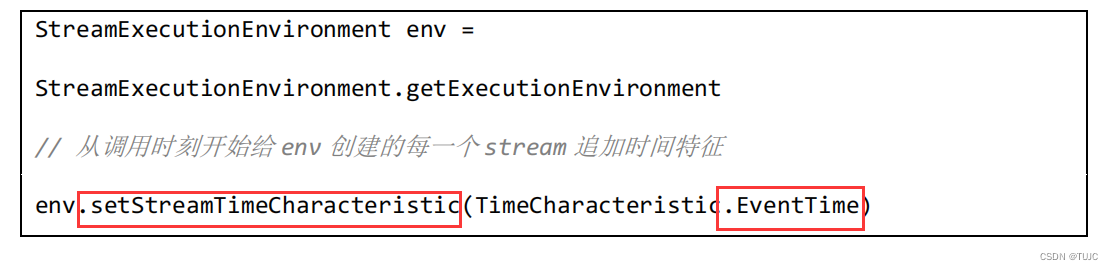

• 4.时间处理：Flink支持事件时间EventTime、注入时间IngestionTime、处理时间ProcessingTime三种时间，同时也支持watermark来处理滞后数据。

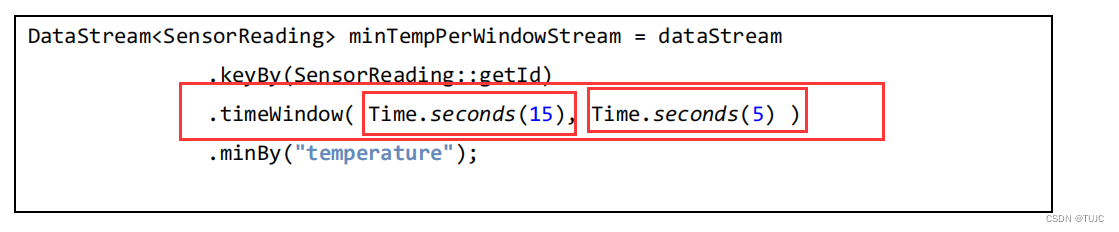

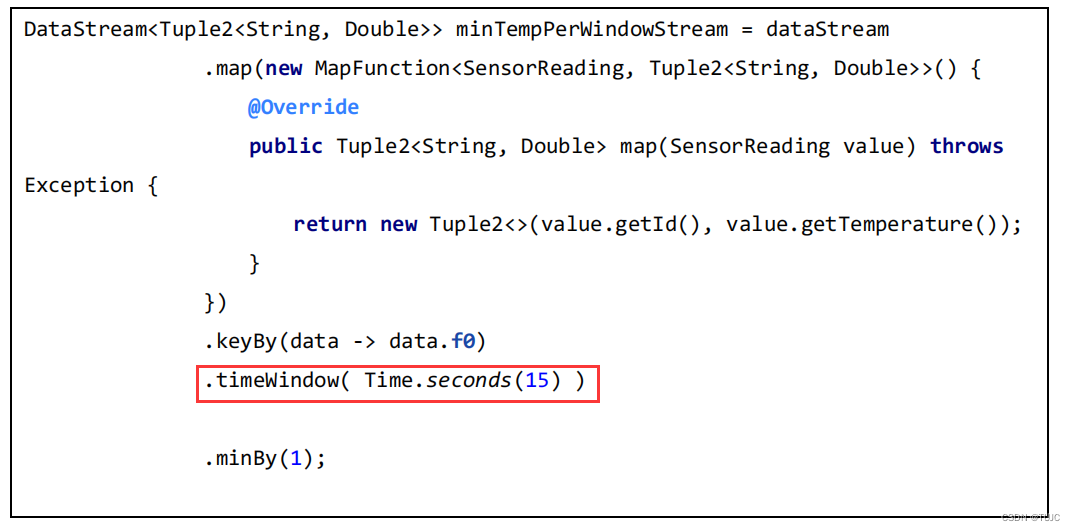

• 5.支持窗口：支持时间驱动的 timeWindow、数据驱动的countWindow，同时支持滚动窗口tumbling windows、滑动窗口sliding windows、会话窗口session windows。滚动窗口中的数据不会叠加；
• 6.利用内存性能：任务的状态始终保留在内存中，如果状态大小超过可用内存，则会保存在能高效访问的磁盘数据结构中，非常低的处理延迟,

性能上： ProcessingTime性能最好， IngestTime次之， EventTime最差
延迟上：EventTime延迟最低，IngestTime次之， ProcessingTime延迟最高
确定性： EventTime确定性最高，IngestTime次之， ProcessingTime最低

3、精确一次Exactly-Once

https://developer.51cto.com/article/643945.html

精确一次消费的概念，出现在消息系统中,通常关注点只和消息的消费有关,但是实际情况远不止如此

端到端的精确一次消费包括了，从消息源发出消息,处理程序接到消息并处理消息，到最后保存结果,整个流程，数据的精确一次处理。

在 Flink 中，端到端精准一次处理的位置有三个：

• 1）Source 端：数据从消息系统进入到 Flink 时，需要保证消息精准一次消费，发生故障时需要支持重设数据的读取位置，如Kafka可以通过offset来实现 ，可以自主维护消息的offset，实现精确一次消费
• 2）Flink 内部端：flink利用 Checkpoint 机制，把状态存盘，发生故障的时候可以恢复，保证内部的状态一致性。
• 3）Sink 端：将处理完的数据sink到下一阶段时，需要保证数据能够准确无误发送到下一阶段。Flink 1.4 版本引入了两阶段提交 Sink，



两阶段提交：

• 1）开始事务：创建一个临时文件夹，来写把数据写入到这个文件夹里面；
• 2）预提交：将内存中缓存的数据写入临时文件并关闭；
• 3）正式提交：将之前写完的临时文件放入目标目录下。这代表着最终的数据会有一些延迟；
• 4）丢弃：丢弃临时文件；

若失败发生在预提交成功后，正式提交前。可以根据状态来提交预提交的数据，也可删

Flink+Kafka 如何实现端到端的 exactly-once 语义

• Flink内部 —— 利用 checkpoint 机制，把状态存盘，发生故障的时候可以恢复，保证内部的状态一致性
• source —— kafka consumer 作为 source，可以将偏移量保存下来，如果后续任务出现了故障，恢复的时候可以由连接器重置偏移量，重新消费数据，保证一致性
• sink —— kafka producer 作为 sink，采用两阶段提交 sink，需要实现一个TwoPhaseCommitSinkFunction


4、状态State

状态State是指，流计算过程中计算节点的中间计算结果或元数据属性，比如 在aggregation过程中要在state中记录中间聚合结果。流计算在增量计算，Failover失败重启都需要state的支撑。

Flink状态主要分为两种类型：

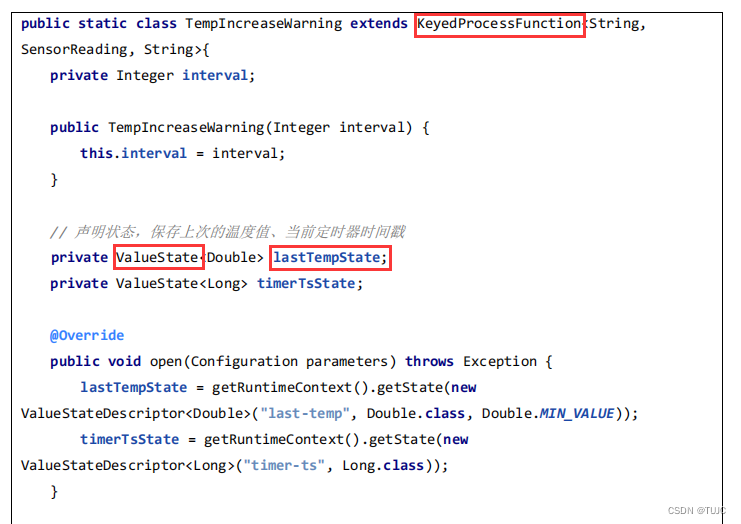

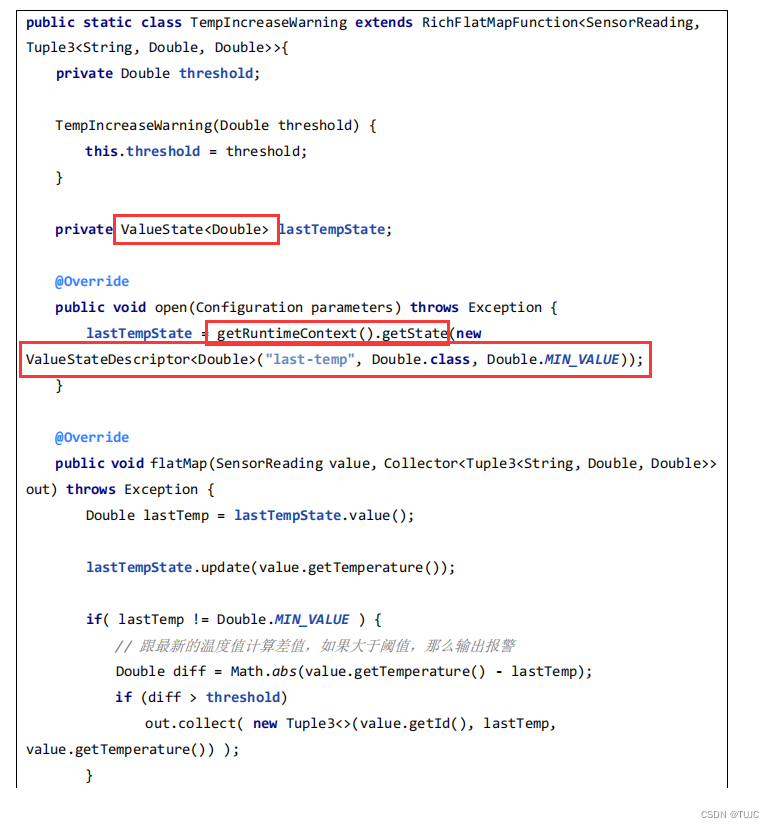

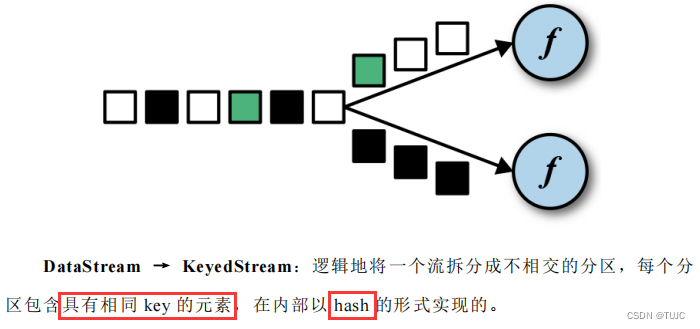

• 1）键控状态Keyed State：状态跟特定的key绑定，API中的keyBy字段，每一个key都有一个属于自己的State，key与key之间的State是不可见的，KeyedState 只能使用在KeyStream上的操作和函数。支持的数据结构有5种ValueState、ListState、MapState、AggregatingState、ReducingState。

•

• 2）算子状态Operator State：状态跟一个特定算子的实例绑定，整个算子只对应一个State对象(相同的并行算子都能访问到状态)。只支持ListState

•

可以将Keyed State视为是已经被分片或分区的Operator State，每个key都有且仅有一个状态分区(state-partition)。

状态后端State backend：
主要负责本地的状态管理，以及将检查点（checkpoint）状态写入远程存储

• 1）MemoryStateBackend： 状态信息是存储在 TaskManager 堆内存中的，checkpoint 的时候将状态保存到 JobManager 的堆内存中。
  缺点：只能保存数据量小的状态，状态数据有可能会丢失；优点：开发测试很方便
• 2）FsStateBackend：状态信息存储在 TaskManager 堆内存中的，checkpoint 的时候将状态保存到指定的文件中 (HDFS 等文件系统)。
  缺点： 状态大小受TaskManager内存限制(默认支持5M) ；优点： 状态访问速度很快、 状态信息不会丢失；用于： 生产，也可存储状态数据量大的情况
• 3）RocksDBStateBackend：状态信息存储在 RocksDB 数据库 (key-value 的数据存储服务)， 最终保存在本地文件中 checkpoint 的时候将状态保存到指定的文件中 (HDFS 等文件系统)
  缺点： 状态访问速度有所下降 优点： 可以存储超大量的状态信息 状态信息不会丢失 用于： 生产，可以存储超大量的状态信息

5、水位线WaterMark

WaterMark水位线，可以理解为 一个延迟触发机制，，Flink窗口计算时，通过结合EventTime与WaterMark，来处理迟到的事件，一般等于currentMaxEventTime - delay，是一个具体时间戳，认为事件 eventTime小于WaterMark的所有数据都已经到达，

如果有窗口的停止时间等于Watermark，也就是Watermark大于某个window的end_time，并这个window左闭右开有数据，那么这个窗口被触发执行。

只有一个waterMark时，一个线程触发当前窗口的waterMark时间，为最大的waterMark时间；
当有多个waterMark时，也就是多并行度多个线程时，触发当前窗口的waterMark时间，取线程间最小的线程内最大waterMark时间

每个事件都有一个CurrentWatermark，相当于每个事件的计算触发时间，由ProcessTime 或者EventTime 改变为 当前watermark时间

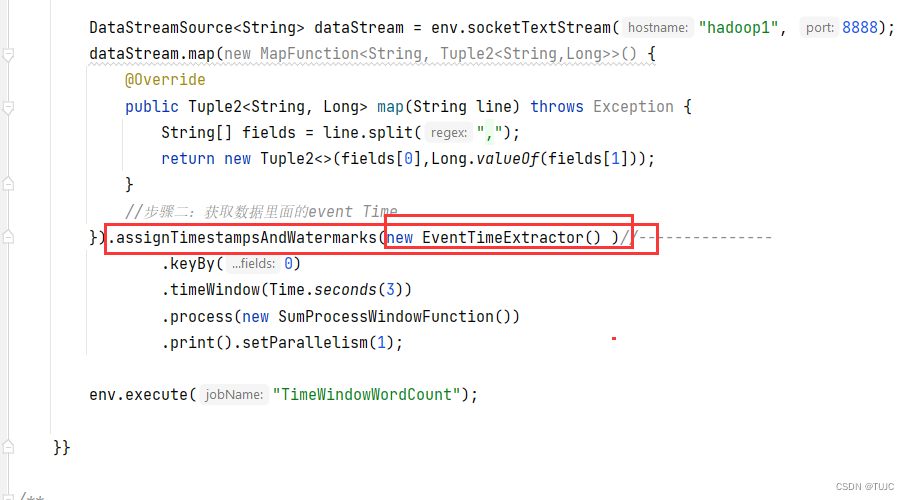

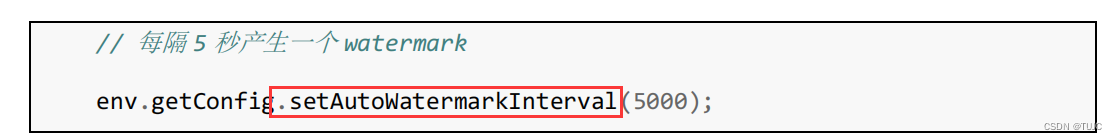

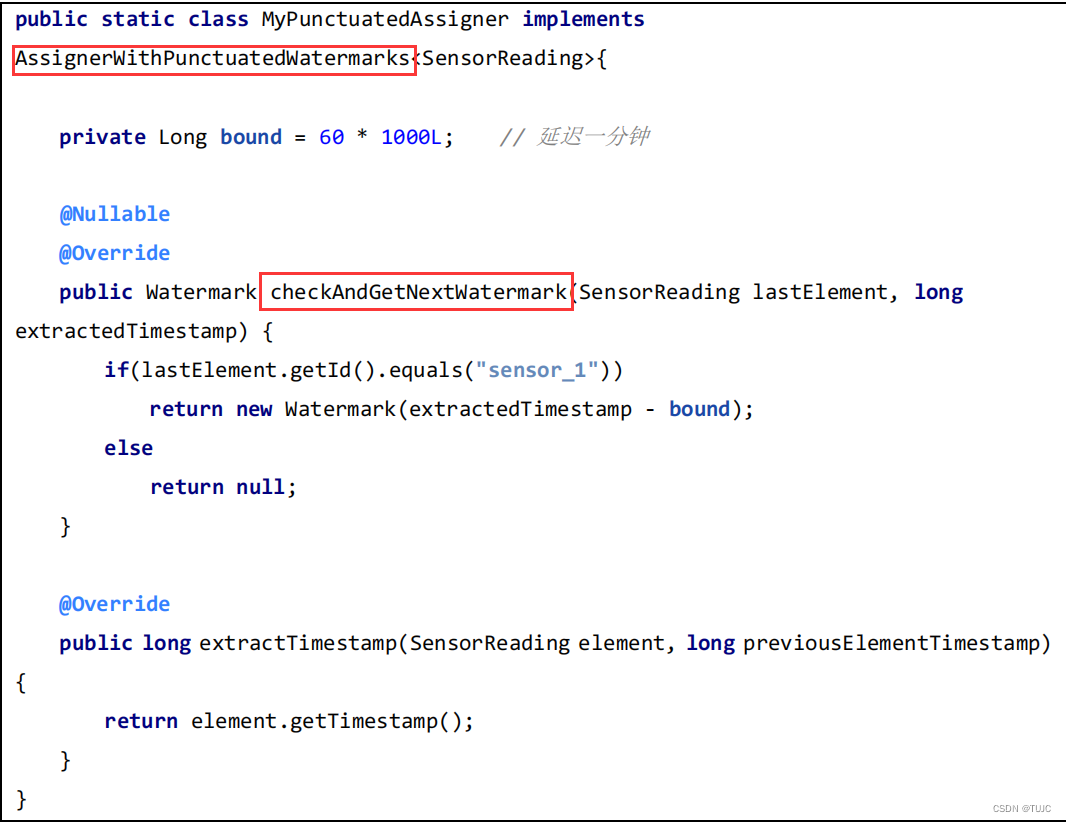

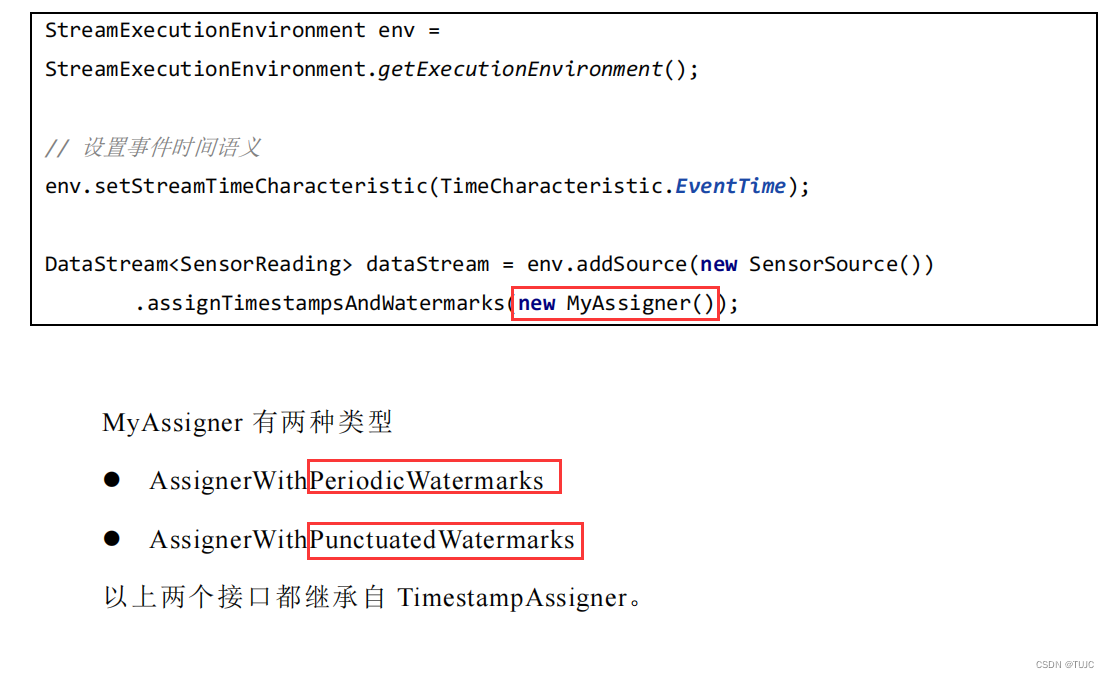

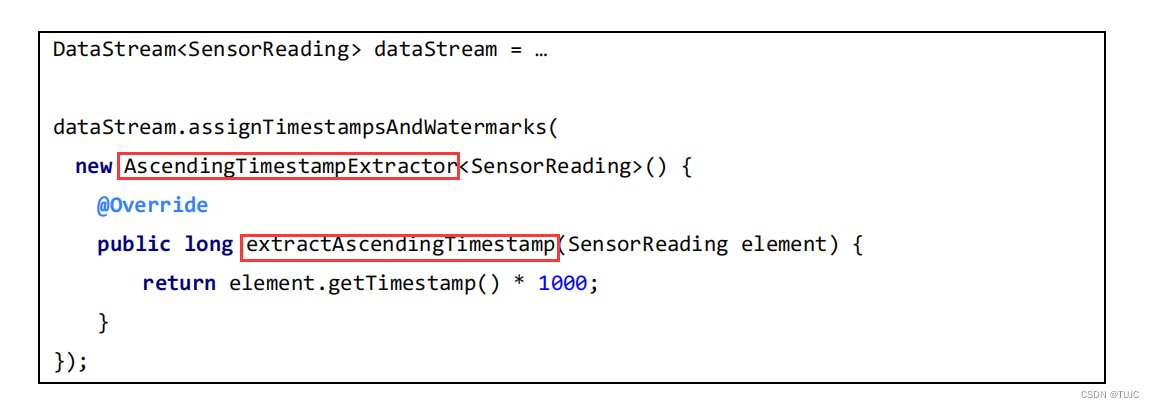

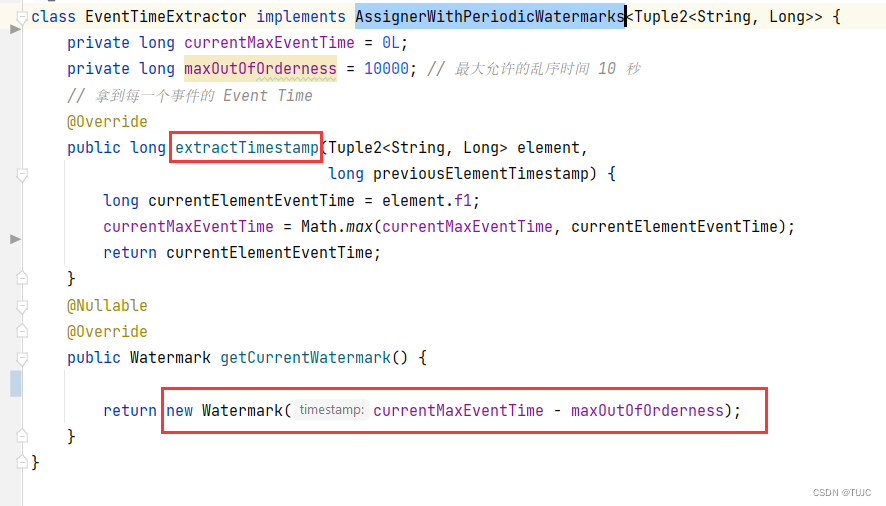

Watermark计算方式一般为；

 currentMaxEventTime = Math.max(currentMaxEventTime, currentElementEventTime);
new Watermark(currentMaxEventTime - maxOutOfOrderness);

正常事件：EventTime大于currentMaxEventTime，窗口的currentMaxEventTime等于EventTime，不受影响；晚到事件，EventTime小于currentMaxEventTime，窗口的currentMaxEventTime等于上一个大的EventTime，

watermark窗口触发条件：

1.watermark 时间 >= window_end_time
2.在 [window_start_time, window_end_time) 区间中有数据存在，注意是左闭右开的区间，而且是以 event time 来计算的

主要是作用于有窗口重叠的,Flink的窗口不同于spark的窗口，每隔5秒统计一次，不管窗口里面有没有数，到窗口结尾就触发统计，flink的窗口需要一个大于窗口时间的事件来触发，增加waterMark，增加容错，窗口统计会晚设置的延迟几秒

6、容错checkpoint

容错：

• MySQL的思想很容易理解，就像棋谱一样，把每一步都记录下来，binlog。后人读棋谱，可以随时切换到任意一张棋谱，然后跟着每一步的操作重现当时的情景。
• HDFS的思想也比较好理解，怕丢数据，就存成N份。只要写进去最少副本数，就自动会把所有旧副本都覆盖了，最大程度的保存好数据。而且他们都属于离线数据库，随时可以存一个快照。
• 但Flink不一样，MySQL和HDFS都是离线存储，Flink是在线的，是一个数据流呀，不能停，Flink通过Checkpoint机制将某个时刻应用状态State进行快照Snapshot保存到磁盘。

Flink 实现容错，主要通过 状态和Checkpoint机制 。State 用来存储计算过程中的中间状态。Checkpoint 将某个时刻应用状态State进行快照Snapshot保存到磁盘

Flink中的Checkpoint，底层使用了Chandy-Lamport分布式快照算法，可以保证数据的在分布式环境下的一致性。主要核心是barrier栅栏，相当于标识符，表示对应用中各个OperatorState进行快照时，到哪个位置。

checkpoint流程

• 在checkpoint过程中，JobManager会按照代码配置的规则，定期触发checkpoint，在所有的source的子任务中注入Barrier栅栏；

• TaskManager在收到所有上游广播的Barrier栅栏(理解为执行Checkpoint的信号) 后，这 个barri栅栏随着数据流向一直流动，当流入到一个算子的时候，算子会等待所有流的 Barrier 都到达之后，才会开始本地的快照，这种机制被称为 Barrier 对齐。 flink 1.11后可以非Barrier 对齐，触发checkpoint。

• 在对齐的过程中，算子只会继续处理的来自未出现 Barrier Channel 的数据，而其余 Channel 的数据会被写入输入队列，直至在队列满后被阻塞。当所有 Barrier 到达后，算子进行本地快照，输出 Barrier 到下游并恢复正常处理。

• 当整个DAG图的子任务的checkpoint都做完之后，会汇报给JobManager，JobManager则认为这个checkpoint已经完成。

• 流的 barrier ，是 Flink 的 Checkpoint 中的一个核心概念。 多个 barrier 被插入到数据流中，然后作为数据流的一部分随着数据流动(有点类似于 Watermark)，这些 barrier 不会跨越流中的数据。
• 每个barrier 会把数据流分成两部分：一部分数据进入当前的快照 ，另一部分数据进入下一个快照。
• 每 个barrier 携带着快照的 id，barrier 不会暂停数据的流动, 所以非常轻量级。
• 在流中, 同一时间可以有来源于多个不同快照的多个 barrier, 这个意味着可 以并发的出现不同的快照.

Flink的checkpoint机制，可以与(stream和state)的持久化存储交互的前提： 持久化的source，它需要支持在一定时间内重放事件。这种sources的典型例子是持久化的消息队列（如 Kafka，RabbitMQ等）或文件系统（比如HDFS等
https://developer.aliyun.com/article/926456

https://blog.youkuaiyun.com/qq_24095055/article/details/124564178
Flink Checkpoint 基于 Chandy-Lamport 算法的分布式快照

Chandy-Lamport 算法，将分布式系统抽象成 DAG，节点表示进程，边表示两个进程间通信的管道。分布式快照的目的，是记录下整个系统的状态，即可分为节点的状态（进程的状态），和边的状态（传输中的数据）。因为系统状态是由输入的消息序列，驱动变化的，我们可以将输入的消息序列分为多个较短的子序列，图的每个节点或边先后处理完某个子序列后，都会进入同一个稳定的全局统状态。利用这个特性，系统的进程和信道在子序列的边界点分别进行本地快照，即使各部分的快照时间点不同，最终也可以组合成一个有意义的全局快照。

Flink 通过在 DAG 数据源，定时向数据流注入名为 Barrier 的特殊元素，将连续的数据流切分为多个有限序列，对应多个 Checkpoint 周期。每当接收到 Barrier，算子进行本地的 Checkpoint 快照，并在完成后异步上传本地快照，同时将 Barrier 以广播方式发送至下游。当某个 Checkpoint 的所有 Barrier 到达 DAG 末端且所有算子完成快照，则标志着全局快照的成功。

比起其他分布式快照，该算法的优势在于辅以 Copy-On-Write 技术的情况下不需要 “Stop The World”影响应用吞吐量，同时基本不用持久化处理中的数据，只用保存进程的状态信息，大大减小了快照的大小。

当作业出现反压时，阻塞式的 Barrier 对齐反而会加剧作业的反压，甚至导致作业的不稳定。

• 首先， Chandy-Lamport 分布式快照的结束依赖于 Marker 的流动，而反压则会限制 Marker 的流动，导致快照的完成时间变长甚至超时。
• 其次，Barrier 对齐本身可能成为一个反压的源头，影响上游算子的效率，而这在某些情况下是不必要的。

flink是基于Chandy-Lamport算法来实现全局快照的，其核心就是在数据中间穿插barrier；当一个task上游同一批次所有的barrier到齐时，就可以触发快照状态的保存了，问题就是出在这里，等待对齐。在flink1.11版本引入了非对齐的checkpoint，来解决这种阻塞问题，

• 如果当第一个barrier来的时候，我不能触发checkpoint, 是因为还有部分数据没有处理到。

• 直接把这部分还没处理的数据（在buffer里面的数据），连同状态数据一起保存到checkpoint里面；

• 在从checkpoint恢复的时候，就先把这部分buffer数据, 先恢复到当前task的buffer里面，继续计算就可以了，其实弱化了每个checkpoint批次的概念；

• 这样一来当收到第一个barrier的时候，就可以直接触发checkpoint了

对齐与非对齐，两者的差异主要可以总结为两点:

• 快照的触发，是在接收到第一个 Barrier 时还是在接收到最后一个 Barrier 时。
• 是否需要阻塞已经接收到 Barrier 的 Channel 的计算。

7、Flink内存管理

Flink本身基本是以Java语言完成的，理论上说，直接使用JVM的虚拟机的内存管理就应该更简单方便，但Flink还是单独抽象出了自己的内存管理。

https://blog.51cto.com/u_15294985/5134340

因为Flink是为大数据而产生的，而大数据使用会消耗大量的内存，而JVM的内存管理管理设计是兼顾平衡的，不可能单独为了大数据而修改，这对于Flink来说，非常的不灵活，而且频繁GC会导致长时间的机器暂停应用，这对于大数据的应用场景来说也是无法忍受的。

JVM在大数据环境下存在的问题:

• 1）Java 对象存储密度低。在HotSpot JVM中，每个对象占用的内存空间必须是8的倍数，那么一个只包含 boolean 属性的对象就要占用了16个字节内存：对象头占了8个，boolean 属性占了1个，对齐填充占了7个。而实际上我们只想让它占用1个bit。
• 2）在处理大量数据会生成大量对象，尤其是几十甚至上百G的内存应用时
• 3）Java GC可能会被反复触发，其中Full GC或Major GC的开销是非常大的，GC 会达到秒级甚至分钟级。
• 4）OOM 问题影响稳定性。OutOfMemoryError是分布式计算框架经常会遇到的问题，当JVM中所有对象大小超过分配给JVM的内存大小时，就会发生OutOfMemoryError错误，导致JVM崩溃，分布式框架的健壮性和性能都会受到影响。

Flink的内存管理，是在JVM的基础之上封装的内存管理；除了JVM之上封装的内存管理，还会有个一个很大的堆外内存(可以理解为使用操作系统内存)，用来执行一些IO操作。

taskmanager进程内存 = Flink内存 +JVM特有内存
Flink内存 = 框架堆内和堆外内存 + Task堆内和堆外内存 + 网络缓冲内存＋管理内存

• 1) JVM 特定内存：JVM 本身使用的内存，包含 JVM 的元空间和 over-head
  • JVM 的元空间，默认 256mb
  • JVM over-head 执行开销：JVM 执行时自身所需要的内容，包括线程堆栈、IO、编译缓存等所使用的内存。.fraction默认 0.1；min，默认 192mb；max，默认 1gb
• 2) 框架内存：Flink 框架，即 TaskManager 本身所占用的内存，不计入 Slot 的资源中
  • 堆内内存：size默认 128MB
  • 堆外内存：size默认 128MB
• 3) Task 内存：Task 执行用户代码时所使用的内存
  • 堆内内存：size默认 none，由 Flink 内存扣除掉其他部分的内存得到。
  • 堆外内存：size默认 0，表示不使用堆外内存
• 4) 网络内存
