谐振电容技术指南 薄膜电容 为什么 MLCC贴片电容 是谐振电路电容器的理想之选？

它具有以下特点，适合在车载 OBC和无线充电的谐振电路中作为谐振电容使用。

高容许电压和容许电流

可以用较少的数量组成谐振电容，有利于小型化。

C0G特性：即使温度变化或施加DC/AC电压，静电容量的变化也很小。

可以保持谐振频率恒定并实现稳定的能量传输特性。此外，由于损耗低，因此可以抑制发热并提高传输效率。

满足 AEC-Q200的车载品质

本产品符合 AEC-Q200 标准（汽车电子元件可靠性测试和鉴定标准的全球标准。）

公差有两种类型：J 公差 （±5%） 和 G 公差 （±2%）。

通过高精度谐振，有助于提高传输效率。



在本解决方案指南中，我们以 LLC 谐振转换器中的谐振电容器为例，介绍使用额定电压为1250V 的C0G特性MLCC可以实现减少整体发热和小型化。

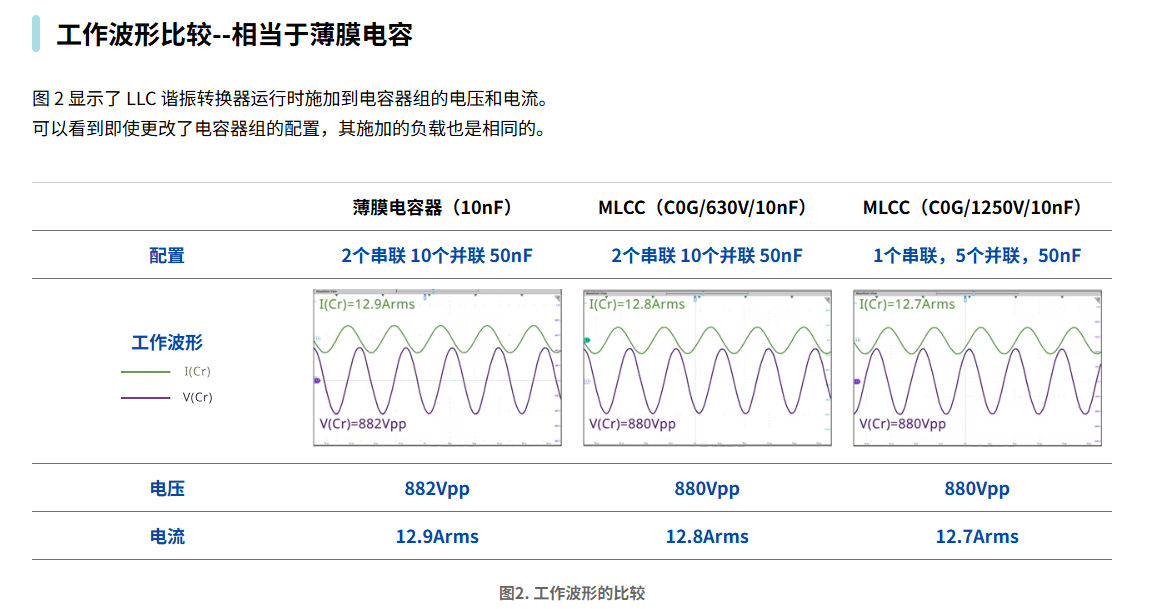

即使改变组成电容器组的电容（将薄膜电容替换为MLCC），工作波形也几乎相同。

通过用MLCC替代薄膜电容器，可以减少贴装面积、降低高度、减少表面贴装和自发热。

此外，通过使用额定电压为1250V的C0G特性MLCC，可以在满足允许电压和允许电流的同时减少使用数量和贴装面积。
