bmfont 提示* characters did not fit the textures:


问题描述

2 characters did not fit the textures:

自定义的图片生成字体图集出现以下错误

2 characters did not fit the textures
在这里插入图片描述

解决方案:

1,

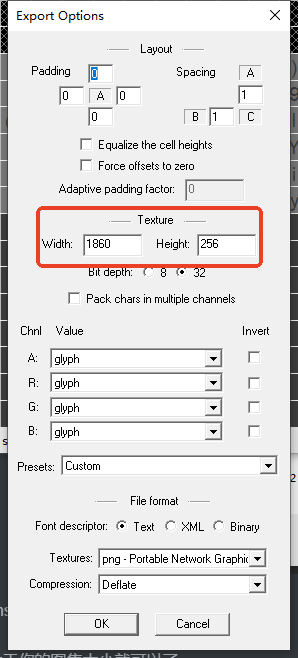

在bmfont打开里面,选择option,进入Export options
在这里插入图片描述

把输出的尺寸大小改为大于图集大小。
在这里插入图片描述

之后在 Option,点击Visualize预览生成的图集,要是里面的图片不齐,把输出的尺寸继续改大。
如:2张256X256图片,输出尺寸若为100X100
很明显不够大,bmfont不会自动调整输出大小。

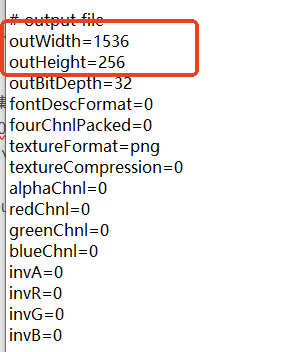

2,采用记事本打开bmfc,找到如下所示output,修改outWidth一类,即可和方法一达成一样的效果。

在这里插入图片描述
