AHB到标准握手时序桥 - 逻辑设计部分

原创 已于 2022-06-05 16:12:33 修改 · 2.1k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数字IC #IC验证

于 2022-06-04 15:28:11 首次发布
本文详细介绍了如何将AHB协议转换为标准握手时序，特别是从AHB Slave的角度出发，探讨了HTRANS状态机设计的问题，并提出了基于读写状态机的解决方案。内容包括IDLE、写、读状态的设计，以及在处理突发传输时的时序对齐和数据同步策略。

目录

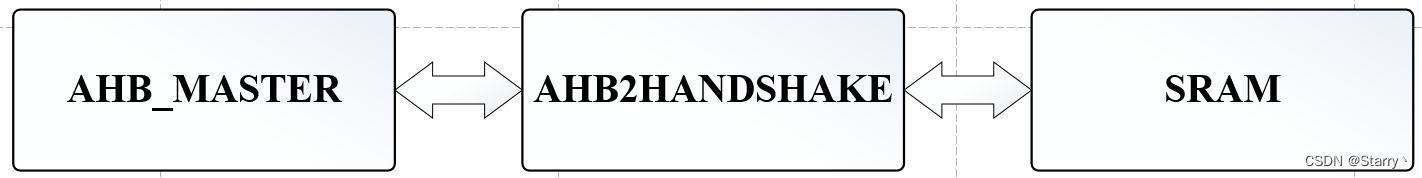

AHB协议毕竟与FIFO、RAM等读写协议不一样，而AHB是SoC系统片内常用的高速接口，所以就需要将AHB的时序转化为标准的握手时序，例如下图

在这里插入图片描述

本文介绍整个设计的逻辑

从上图可以看出，AHB2HANDSHAKE模块是作为AHB slave出现的，所以要从AHB Slave角度进行设计。

依然是按照状态机的思路。如果是状态机的思路，AHB协议中HTRANS有四种状态、HBURST有八种状态，我们使用哪一个呢？还是自己写状态机？

可选择思路是基于HTRANS的IDLE、BUSY、NONSEQ和SEQ四种状态进行设计，毕竟burst传输属于NONSEQ或SEQ状态。

1. HTRANS没法用

哈哈哈我根据HTRANS的四种状态设计了半天发现作为AHB slave压根就没法用状态机。

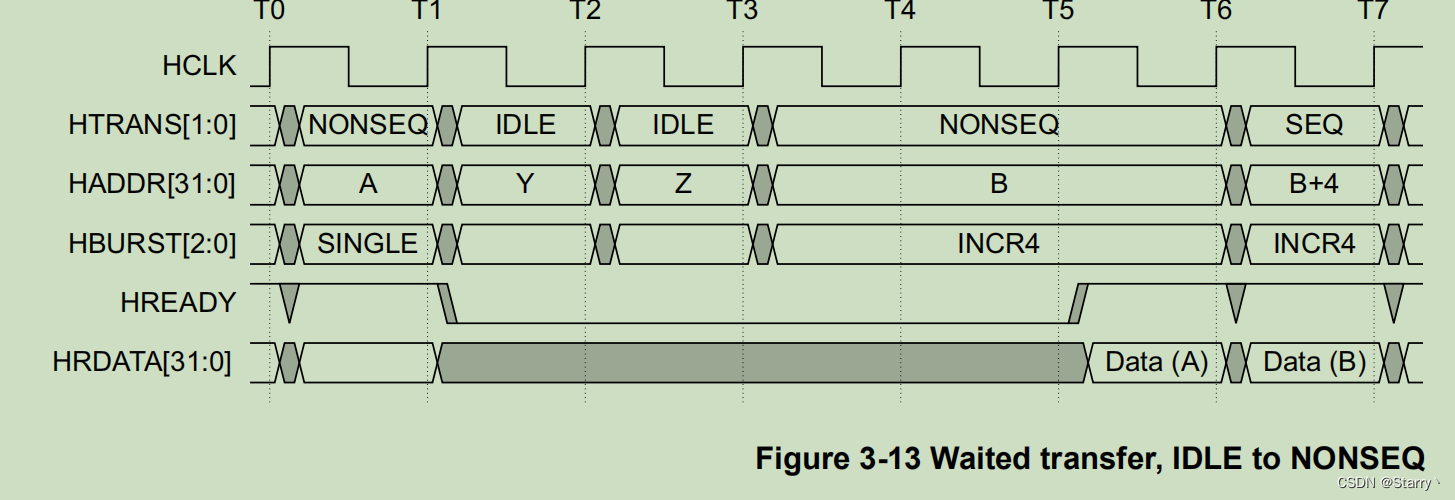

先看看下面这几张波形图，从AHB Slave的角度思考一下

在这里插入图片描述
