本文介绍了如何在Vivado中配置与Modelsim的联合仿真环境。首先，需要在Modelsim的安装目录下创建特定的库文件夹，接着在Vivado新建工程并编译仿真库到该文件夹。然后，在Vivado的设置中选择Modelsim作为目标仿真器，并指定编译库的位置。最后，更新第三方模拟的安装路径，以便于每次新建项目时能快速进行仿真配置。

找到modelsim的安装途径，一般是在C盘里面，我的电脑里面的名字：Modeltech_pe_edu_10.4a（学生版），在里面新建一个文件夹：vivado2019_lib（含有win32的那个文件夹） 不同版本的Modelsim名字会有一些不同

在这里插入图片描述

然后在vivado新建一个工程之后在tools里面选择compile simulation libraries，选择刚才新建的文件夹vivado2019_lib

在这里插入图片描述

编译完成之后再打开vivado2019_lib就会发现里面增加了很多库

编译好了之后的vivado2019_lib文件夹

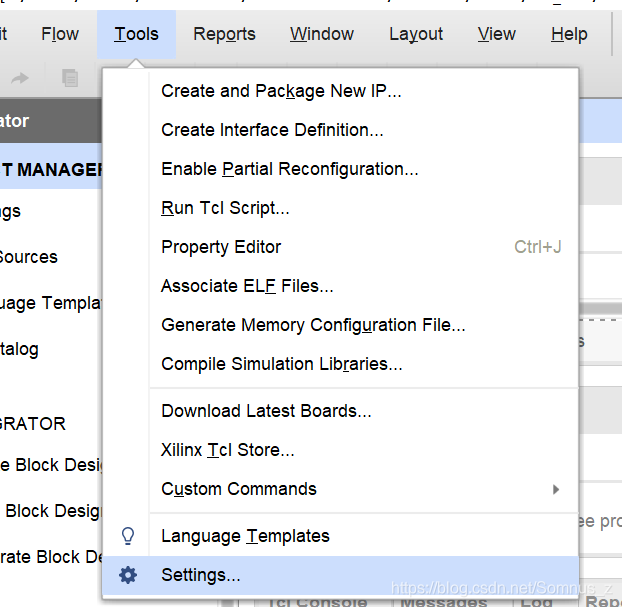

然后在tools里面选择settings

在这里插入图片描述
