1 用D触发器构造边沿触发器

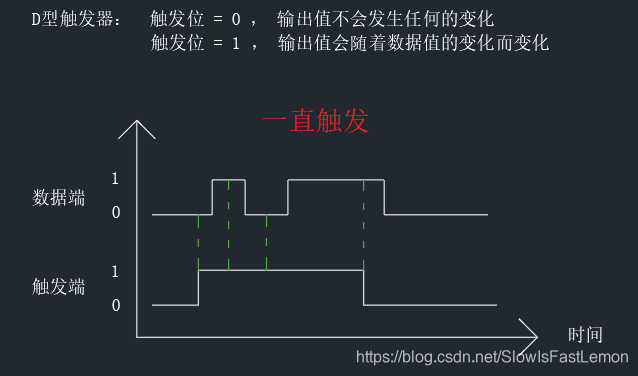

首先来回顾一下D触发器：
在这里插入图片描述

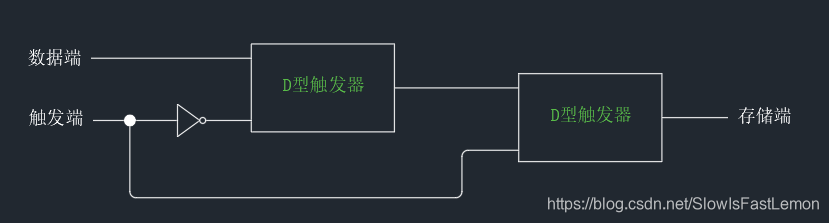

为了确保数据的可靠，我们需要构造边沿触发器，改进后的电路结构如下：

在这里插入图片描述

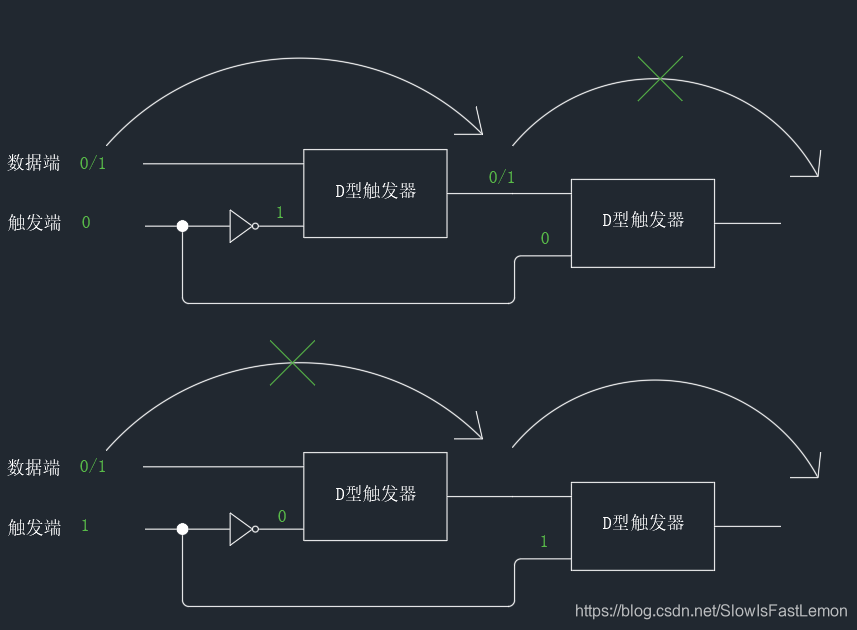

电路分析如下：
在这里插入图片描述

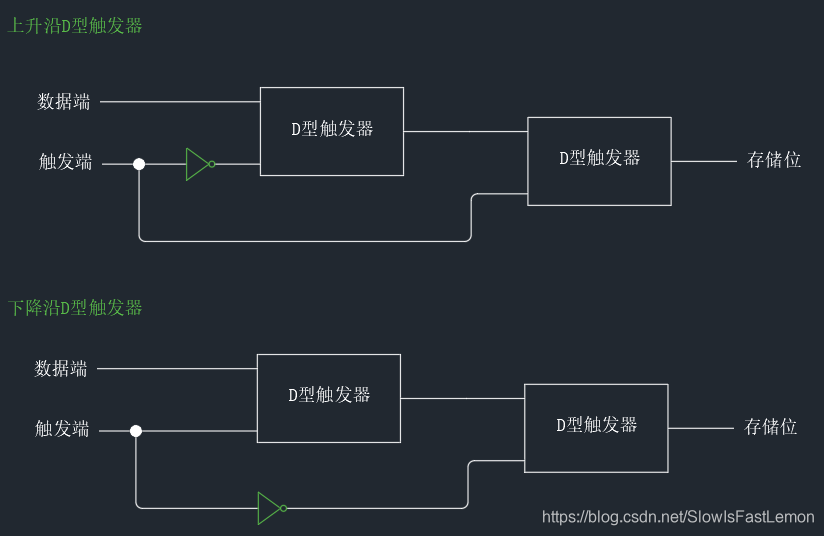

通过上图我们可以看到只有触发端从0变成1时，才完成一次数据的锁存。同样，下降沿触发器也是类似的：
在这里插入图片描述

参考资料：

  1. 深度学习：C/C++、计算机体系
