二、调试工具

1.USB转串口驱动安装

本章节内容是为开发板串口安装 USB 转串口驱动程序。驱动适用于 CH340、CH341等 USB 转串口芯片。

适用安装环境：Windows 7 64bit、Windows 10 64bit。

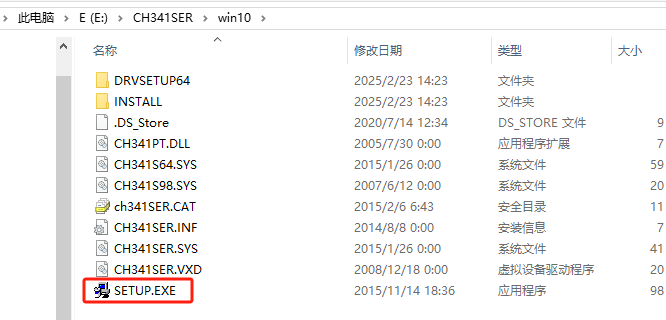

1.解压产品资料"软件资料\Tools\Windows\CH341SER.zip"，根据你的电脑系统进入对应目录，点击SETUP.EXE

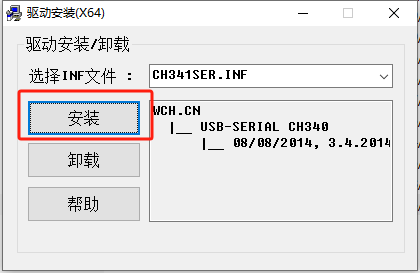

2.点击安装

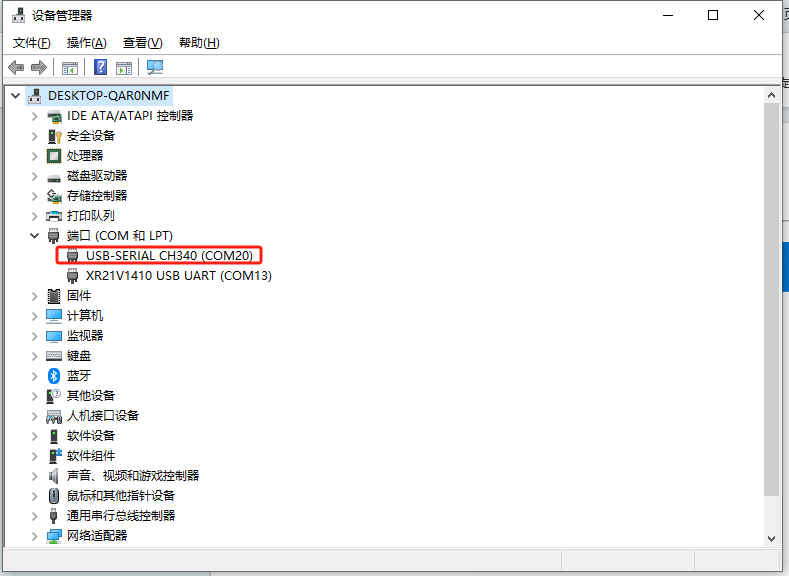

3.提示安装成功后，可在 PC 设备管理器中查看到 USB 转串口驱动，如下图所示。

如依然无法正常安装，可使用驱动精灵、鲁大师等第三方软件联网安装 USB 转串口 驱动。如果驱动正常但连接依然失败，请检查 USB 连接线是否正常。

2.系统调试工具 SecureCRT 安装

SecureCRT 是一款支持 SSH协议的终端仿真软件，可通过串口或网口对开发板系统信息进行查看、对开发板系统进行调试等。

2.1 安装流程

适用安装环境：Windows 7 64bit、Windows 10 64bit。

1.解压产品资料的“软件资料\Tools\Windows\VanDyke SecureCRT and SecureFX 9.4.0.3072 x64+x32.rar”压缩包。

64位计算机请双击安装解压目录中的scrt-sfx-x64-bsafe.9.4.0.3072.exe

32位计算机请双击安装解压目录中的scrt-sfx-x86-bsafe.9.4.0.3072.exe

2.按照流程安装完毕后，需要输入License序列号方可使用，请自行购买License

2.2 串口连接设置

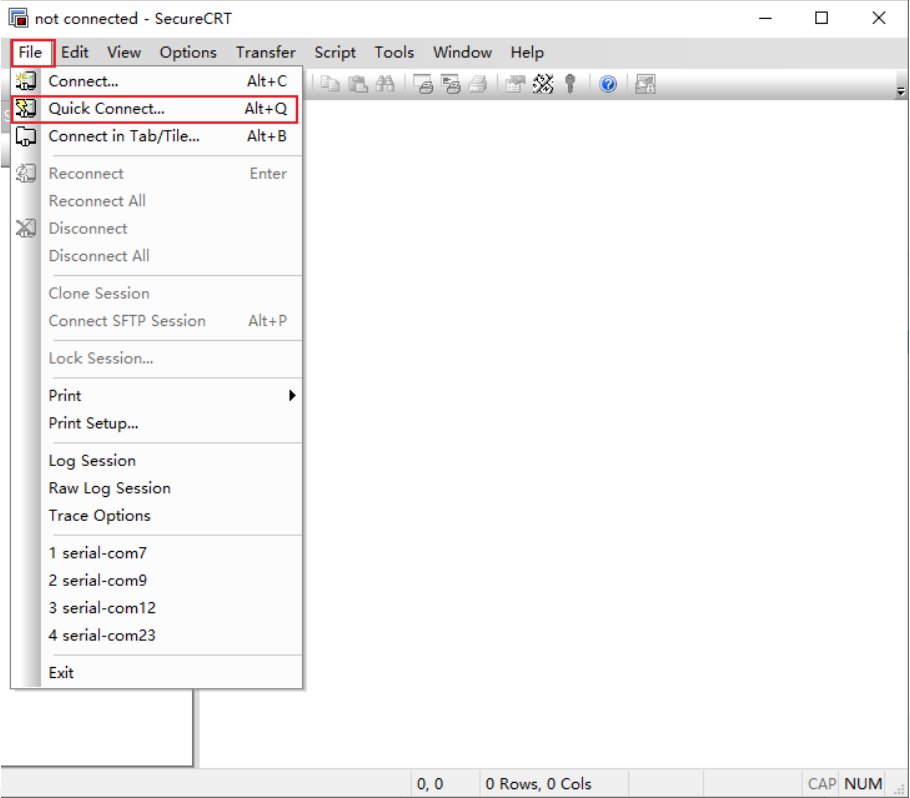

1.打开 SecureCRT，点击"File -> Quick Connect…"，进入连接配置界面。或直接点击"Quick Connect"快捷按钮，如下图所示。

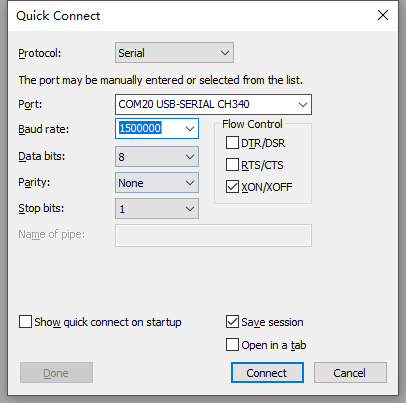

2.在弹出对话框中，配置串口连接方式。Protocol 选择 Serial，Port 选择相应 COM 口，手动输入波特率为 1500000，其他参数默认不变，最后点击 Connect 连接，如下图所示。

2.3字符编码设置

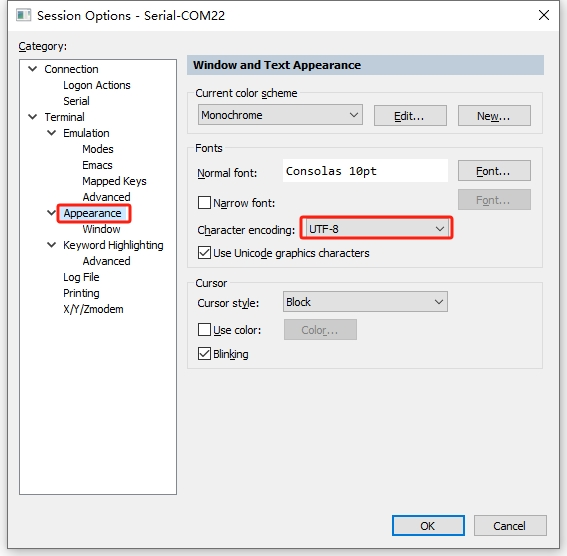

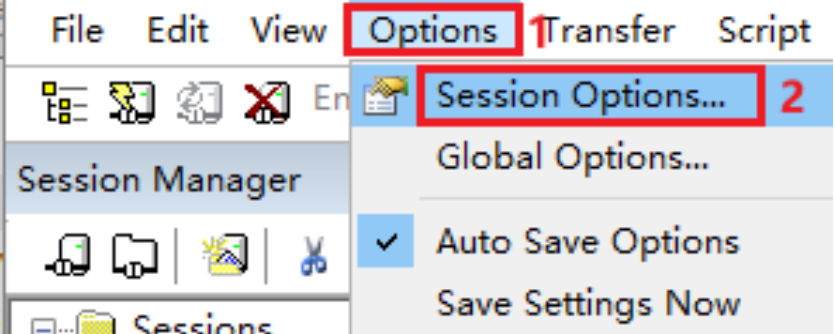

为了保证系统调试工具支持中文显示，避免出现中文乱码，请进行如下字符编码设置。 依次点击"Options -> Session Options… -> Appearance"，Character encoding 选择 UT F-8，点击 OK 保存即可。

2.4 系统启动信息(Log)保存

在调试过程中，经常需对系统启动信息(Log)进行保存。

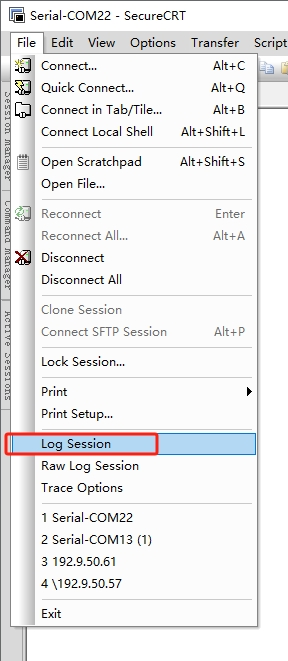

1.系统调试工具连接设置完成后，点击"File -> Log Session"，进入 Log 保存配置界面，选择 Log 保存路径后点击“保存”，如下图所示。

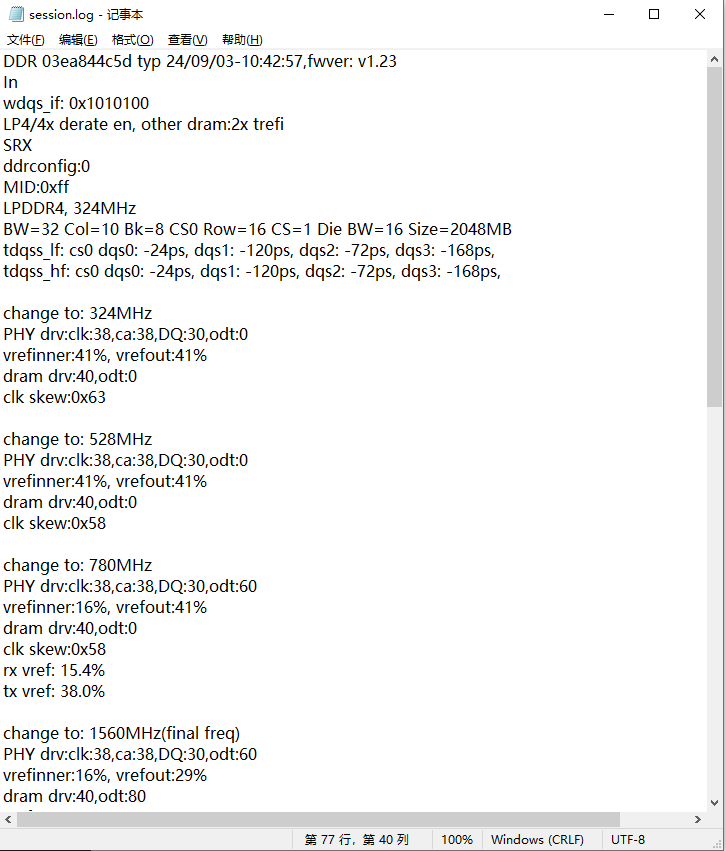

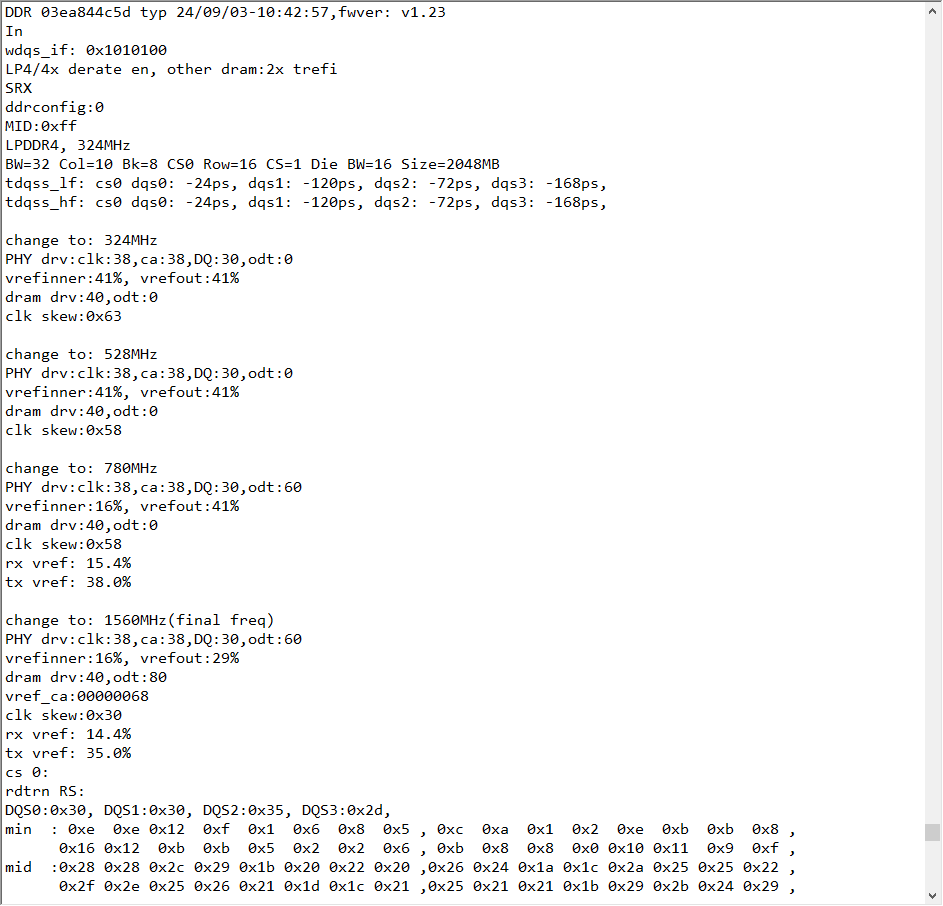

2.当系统启动完成后，Log 将自动保存在对应的 log 文件中，内容类似下图所示。

3.CAN调试工具安装

该CAN调试工具是基于创芯科技CAN分析仪硬件的软件程序，可以运行在安装 CAN 分析仪硬件的计算机上，同时能够处理 11 位标识符模式（CAN2.0A 协议）和 29 位标识符模式（CAN2.0B 协议）的CAN 报文。

进入"软件资料\Tools\Windows\CAN_TOOL"目录下，阅读"2.USB-CAN Tool调试软件安装与使用说明书.pdf"进行安装。

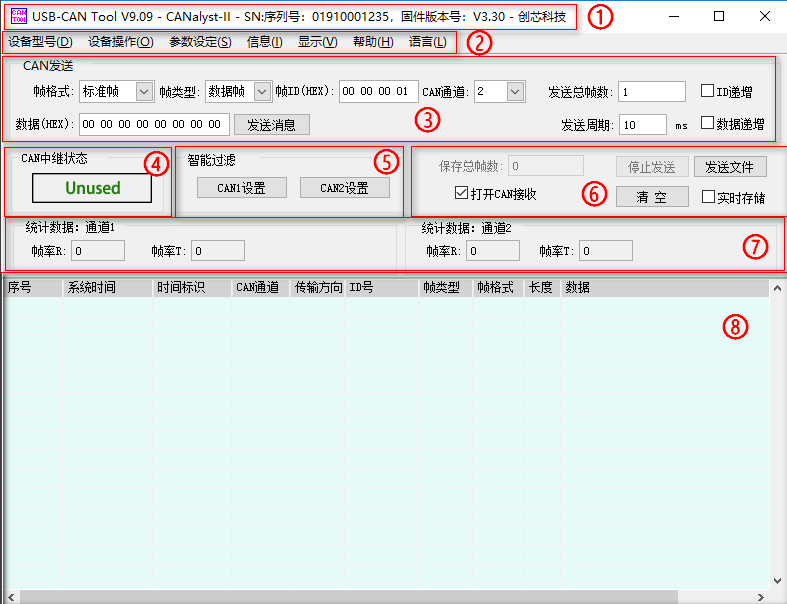

软件界面如下：

4.网络ssh登录

提示

默认账户： linaro , 密码： linaro

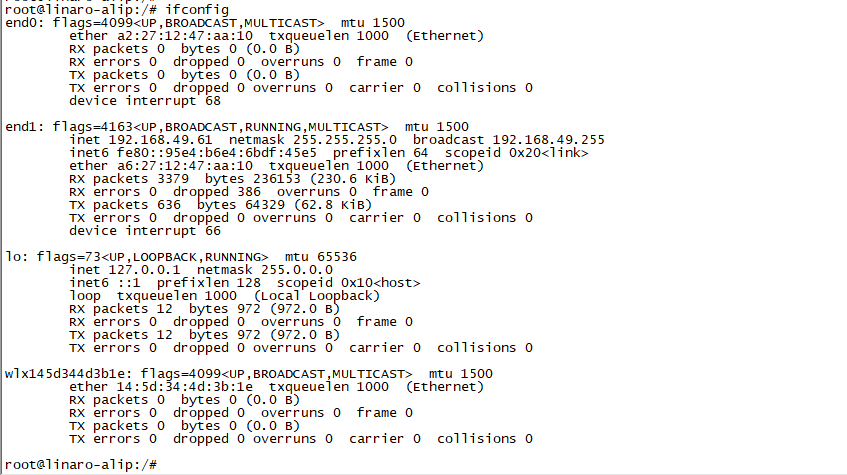

首先保证你的电脑和设备处于网络互通状态（即在同一局域网下）；将网线接入设备的网口1或者网口2，使用ifconfig命令查看设备IP地址——接显示屏使用命令行输入，或者串口连接后输入命令查看

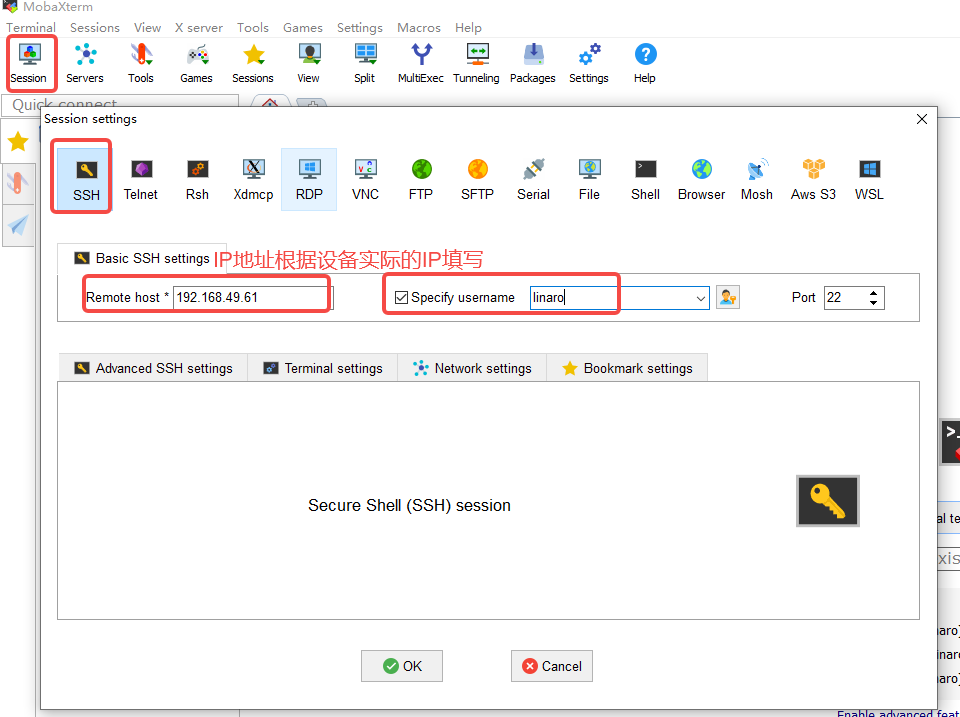

以 MobaXterm 为例：

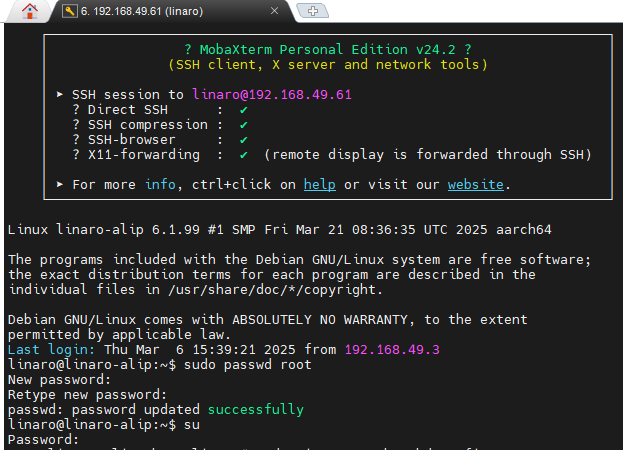

输入用密码登录：

备注

需要root权限，可以使用sudo+命令或者sudo -i切换到root用户执行指令

或者 使用linaro账户设置root密码，终端中输入sudo passwd root，自定义密码；

---
