一、GM-3568JHF 简介

1. 产品概述

GM-3568JHF开发板基于瑞芯微RK3568J ARM处理器与紫光同创Logos-2 FPGA构建异构计算平台。该设计旨在兼顾通用处理能力与硬件可编程性：ARM核心负责承载操作系统与复杂应用；FPGA则专注于硬件加速与实时逻辑控制，为高性能、高定制化场景提供核心支撑。

2. 平台定位

为充分释放上述ARM+FPGA异构架构的全部潜力（即利用FPGA进行硬件加速，同时由ARM保障系统流畅），本系列教程将引导您完成从环境准备到应用部署的完整开发流程。

3. 开始前准备

请注意，本系列教程与GM-3568JHF开发板深度绑定。由于软硬件差异，直接应用于其他平台可能存在兼容性问题，建议参考对应平台的专属文档。

二、烧录指南

1.Windows烧录说明

SDK 提供 Windows 烧写工具(工具版本需要 V3.31或以上)，工具位于工程根目录：

tools/├── windows/RKDevTool

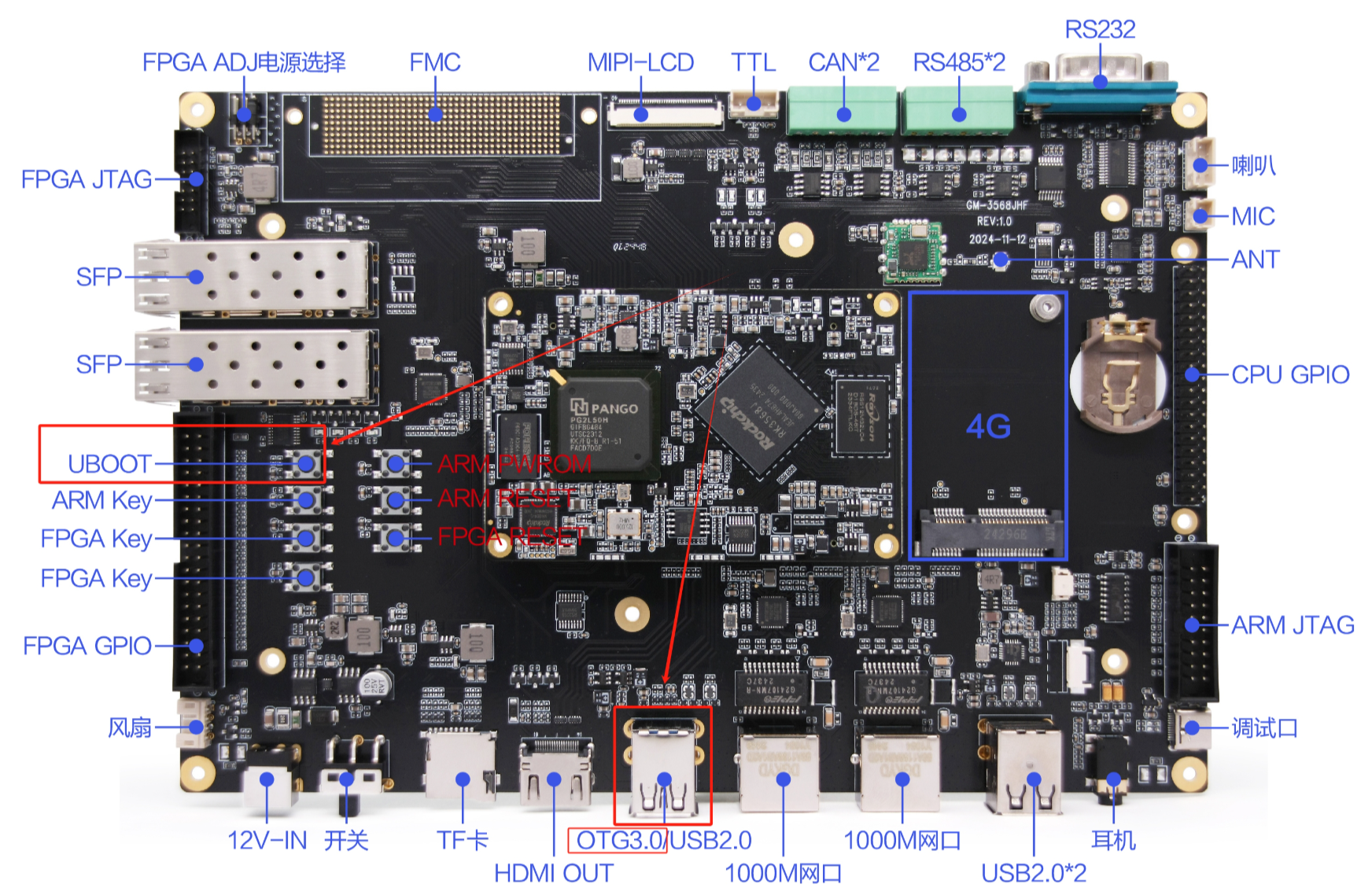

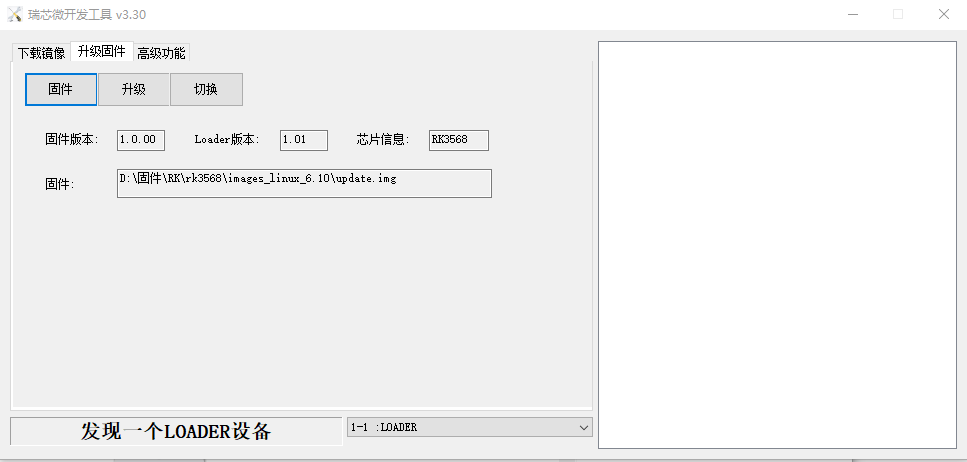

如下图，编译生成相应的固件后，设备烧写需要进入 MASKROM 或 LOADER 烧写模式，准备两头公的USB线，PC端连接好 USB 线后另一端接入开发板的USB-OTG口，按住按键“UBOOT”不放并给开发板上电，就能进入烧录模式，加载编译生成固件的相应路径后，点击“执行”进行烧写，下面是 LOADER 模式的烧写文件。

(注意： Windows PC 需要在管理员权限运行工具才可执行)

注：烧写前，需安装最新 USB 驱动，驱动详见：

<SDK>/tools/windows/DriverAssitant_v5.13.zip

2. Linux烧录说明

Linux 下的烧写工具位于 tools/linux 目录下(Linux_Upgrade_Tool 工具版本需要 V2.36或以上)，请确认你的板子连接到 MASKROM/loader rockusb。比如编译生成的固件在 rockdev 目录下，升级命令如下：

sudo ./upgrade_tool ul rockdev/MiniLoaderAll.bin -noresetsudo ./upgrade_tool di -p rockdev/parameter.txtsudo ./upgrade_tool di -u rockdev/uboot.imgsudo ./upgrade_tool di -misc rockdev/misc.imgsudo ./upgrade_tool di -b rockdev/boot.imgsudo ./upgrade_tool di -recovery rockdev/recovery.imgsudo ./upgrade_tool di -oem rockdev/oem.imgsudo ./upgrade_tool di -rootfs rocdev/rootfs.imgsudo ./upgrade_tool di -userdata rockdev/userdata.imgsudo ./upgrade_tool rd

或升级打包后的完整固件：

sudo ./upgrade_tool uf rockdev/update.img

或在根目录，机器在 MASKROM 状态运行如下升级：

./rkflash.sh

3.系统分区说明

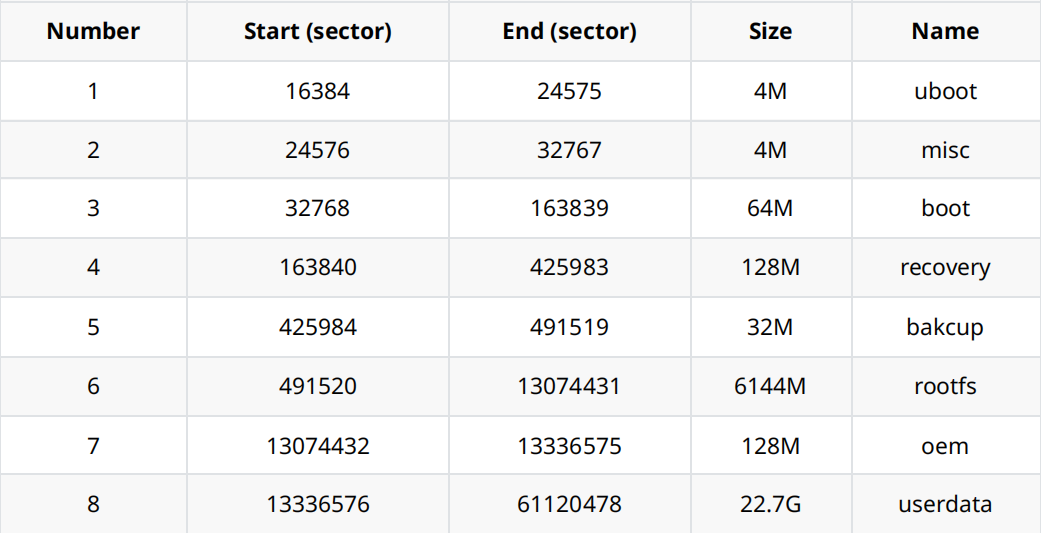

默认分区说明 (下面是 RK3568 EVB 分区参考）

uboot 分区：供 uboot 编译出来的 uboot.img。
misc 分区：供 misc.img，给 recovery 使用。
boot 分区：供 kernel 编译出来的 boot.img。
recovery 分区：供 recovery 编译出的 recovery.img。
backup 分区：预留，暂时没有用。
rootfs 分区：供 buildroot、debian 或 yocto 编出来的 rootfs.img。
oem 分区：给厂家使用，存放厂家的 APP 或数据。挂载在 /oem 目录。
userdata 分区：供 APP 临时生成文件或给最终用户使用，挂载在 /userdata 目录下。

三、总结&下篇预告

恭喜！您已成功解锁《GM-3568JHF 基础入门》新进度：编译说明。

您的的后续学习进度：

当前进度：基础入门 (3/9) - 编译说明
后续基础：基础入门 (第4-9篇) - 涵盖SDK编译、镜像烧录、应用测试等完整流程
进阶方向：基础入门 → 外设与接口 → 应用开发 → QT开发 → RKNN NPU开发 → FPGA开发

通过以上步骤，您已完成GM-3568JHF的开发环境配置，为驾驭这款平台奠定了坚实基础。GM-3568JHF拥有丰富的接口资源与强大的AI性能，是进行AI视觉、工业控制、智能语音等项目的理想平台。
