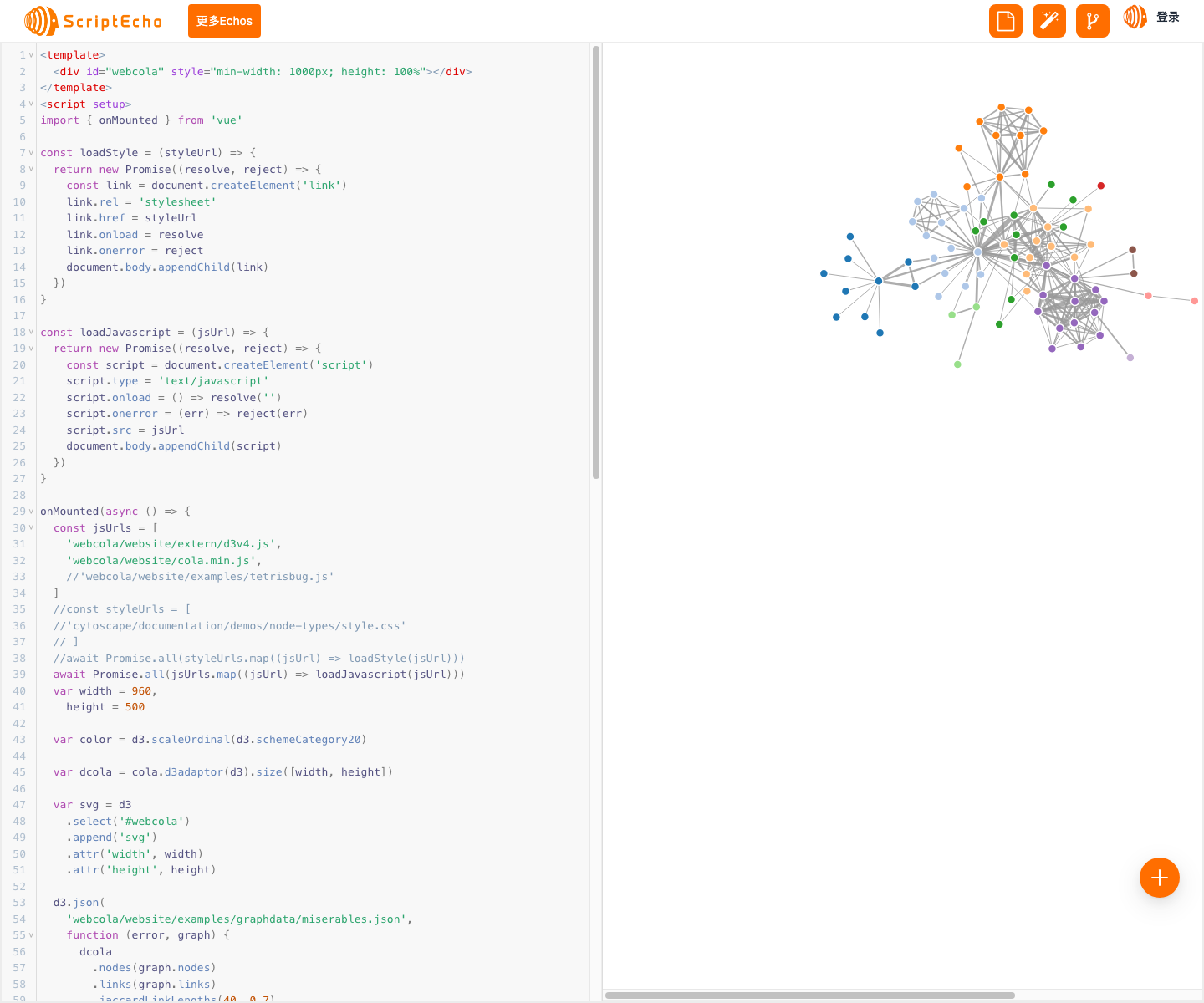

使用 WebCola.js 创建交互式网络图

应用场景介绍

WebCola.js 是一款用于创建交互式网络图的 JavaScript 库。它可以将节点和边绘制到 SVG 元素中，并允许用户通过拖拽操作来移动节点。WebCola.js 广泛应用于各种场景，例如可视化复杂数据、展示社交网络或展示地理信息。

代码基本功能介绍

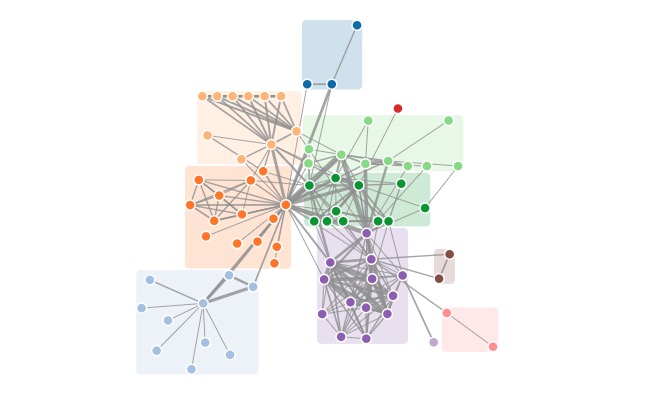

本代码示例演示了如何使用 WebCola.js 创建一个交互式网络图。它加载必要的脚本和样式，然后使用 D3.js 创建 SVG 元素并绘制节点和边。WebCola.js 用于计算节点的位置，并允许用户通过拖拽操作来移动它们。

功能实现步骤及关键代码分析

1. 加载 WebCola.js 和 D3.js

const jsUrls = [
  'webcola/website/extern/d3v4.js',
  'webcola/website/cola.min.js',
  //'webcola/website/examples/tetrisbug.js'
]
await Promise.all(jsUrls.map((jsUrl) => loadJavascript(jsUrl)))

此代码加载了 WebCola.js 和 D3.js 所需的 JavaScript 脚本。

2. 创建 SVG 元素

var svg = d3
  .select('#webcola')
  .append('svg')
  .attr('width', width)
  .attr('height', height)

此代码创建了一个 SVG 元素，其中将绘制网络图。

3. 加载数据并创建节点和边

d3.json(
  'webcola/website/examples/graphdata/miserables.json',
  function (error, graph) {
    dcola
      .nodes(graph.nodes)
      .links(graph.links)
      .jaccardLinkLengths(40, 0.7)
      .start(30)

此代码加载 JSON 数据，其中包含节点和边信息。它将数据传递给 WebCola.js，该库计算节点的位置。

4. 创建边和节点

var link = svg
  .selectAll('.link')
  .data(graph.links)
  .enter()
  .append('line')
  .attr('class', 'link')
  .style('stroke-width', function (d) {
    return Math.sqrt(d.value)
  })

var node = svg
  .selectAll('.node')
  .data(graph.nodes)
  .enter()
  .append('circle')
  .attr('class', 'node')
  .attr('r', 5)
  .style('fill', function (d) {
    return color(d.group)
  })
  .call(dcola.drag)

此代码使用 D3.js 创建边和节点元素。边是线条，节点是圆圈。节点的颜色根据其组进行设置。

5. 添加拖拽功能

node.call(dcola.drag)

此代码启用拖拽功能，允许用户通过拖拽操作移动节点。

6. 监听 WebCola.js 的“tick”事件

dcola.on('tick', function () {
  // 更新边和节点的位置
})

WebCola.js 会定期触发“tick”事件，该事件用于更新边和节点的位置。

总结与展望

开发这段代码的过程让我深入了解了 WebCola.js 库的使用。我学会了如何使用 D3.js 创建 SVG 元素，如何使用 WebCola.js 计算节点的位置，以及如何启用拖拽功能。

未来，该网络图功能可以进一步扩展和优化。例如，可以添加缩放功能，允许用户放大或缩小网络图。还可以添加标签，显示节点和边的信息。此外，可以探索使用其他布局算法，例如力引导布局或树状布局，来创建不同的网络图视图。
