用Vue3和WebCola实现3D图的在线展示

本文由ScriptEcho平台提供技术支持

项目地址：传送门

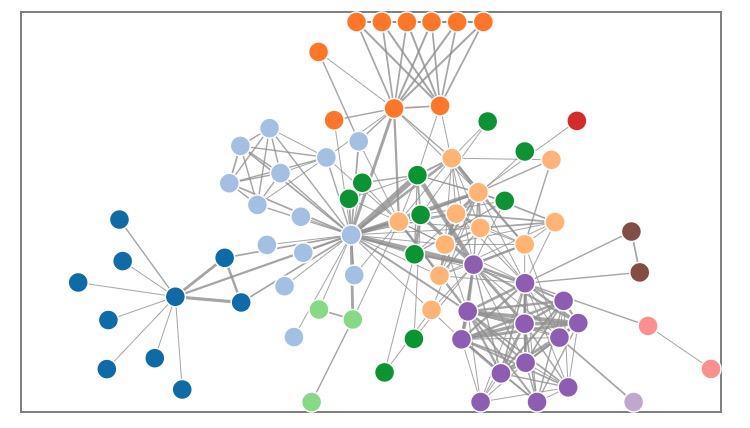

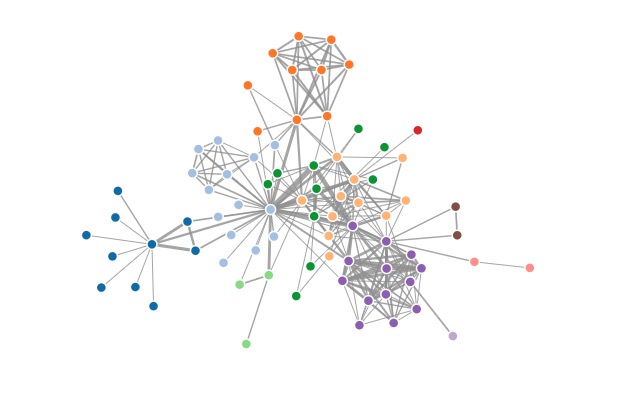

基于Cola.js的网络图绘制

应用场景

Cola.js是一个JavaScript库，用于绘制交互式网络图。它广泛应用于社交网络、知识图谱、生物网络等领域，帮助用户可视化和探索复杂的数据关系。

基本功能

本代码实现了使用Cola.js绘制网络图的基本功能，包括：

• 加载外部JavaScript和CSS资源
• 从JSON文件中读取网络图数据
• 创建节点、连线和组
• 设置力导向布局算法的参数
• 实时更新网络图布局，响应拖拽操作和力导向算法的迭代

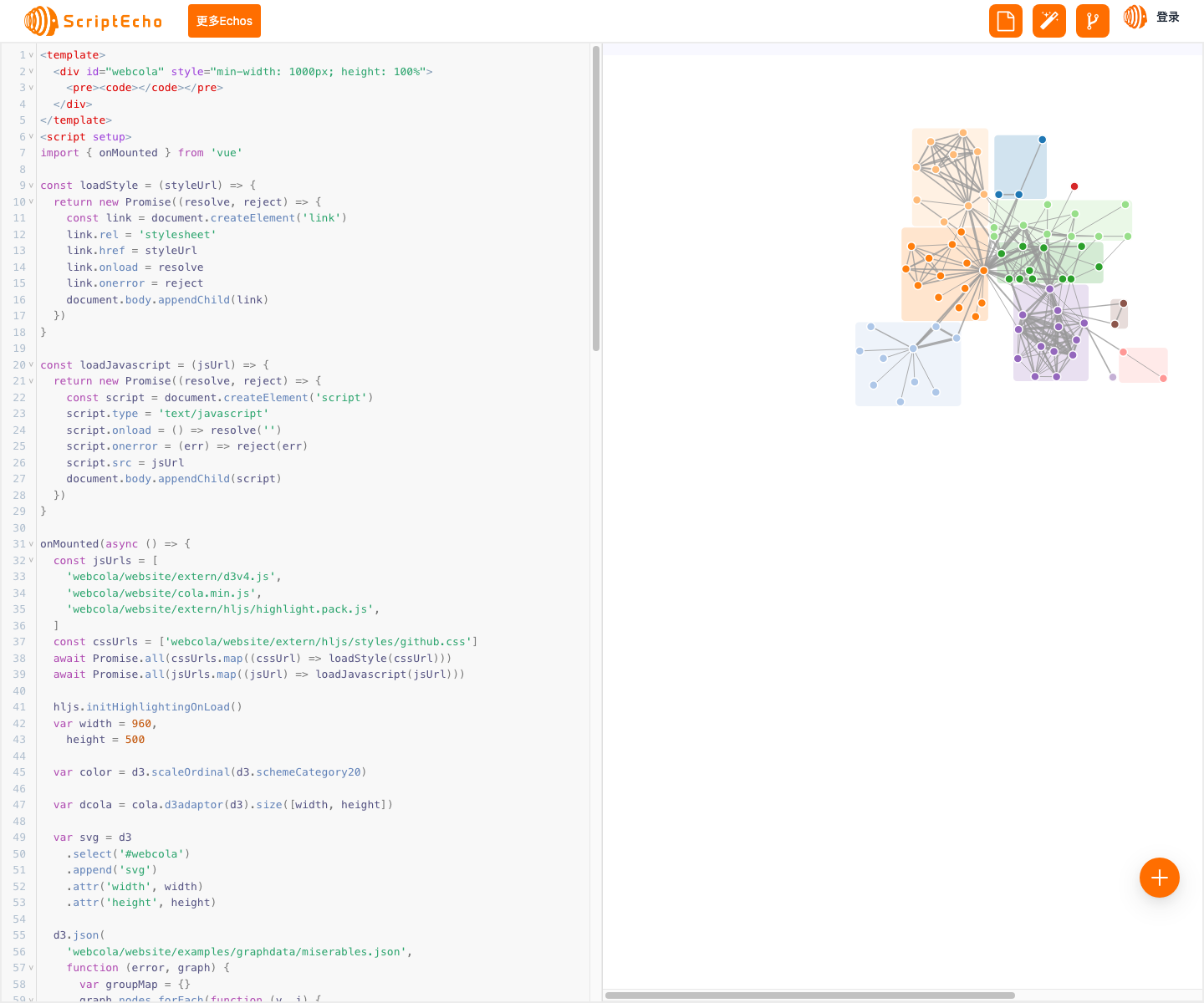

功能实现步骤及关键代码分析

1. 加载外部资源

const loadStyle = (styleUrl) => { ... }
const loadJavascript = (jsUrl) => { ... }

使用loadStyle和loadJavascript函数异步加载必要的CSS和JavaScript文件。

2. 读取网络图数据

d3.json(
  'webcola/website/examples/graphdata/miserables.json',
  function (error, graph) { ... }
)

使用d3.js读取JSON格式的网络图数据，包括节点和连线信息。

3. 创建节点、连线和组

var group = svg
  .selectAll('.group')
  .data(groups)
  .enter()
  .append('rect')
  .classed('group', true)
  ...

var link = svg
  .selectAll('.link')
  .data(graph.links)
  .enter()
  .append('line')
  .attr('class', 'link')
  ...

var node = svg
  .selectAll('.node')
  .data(graph.nodes)
  .enter()
  .append('circle')
  .attr('class', 'node')
  ...

分别创建节点、连线和组的DOM元素，并绑定相关数据。

4. 设置力导向布局算法的参数

dcola
  .nodes(graph.nodes)
  .links(graph.links)
  .groups(groups)
  .jaccardLinkLengths(40, 0.7)
  .avoidOverlaps(true)
  .start(50, 0, 50)

配置力导向布局算法的参数，包括节点、连线、组信息，以及连线长度、避免重叠等约束。

5. 实时更新布局

dcola.on('tick', function () { ... })

注册一个回调函数，在力导向布局算法迭代时触发，实时更新节点、连线和组的位置。

总结与展望

通过开发这段代码，我们掌握了使用Cola.js绘制交互式网络图的技巧。

经验与收获：

• 深入理解力导向布局算法的原理和参数配置
• 熟练运用d3.js操作DOM元素
• 提高JavaScript异步加载和事件处理的能力

未来拓展与优化：

• 集成其他布局算法，如随机布局、力导向布局的变体

• 优化交互体验，支持缩放、平移等操作

• 探索更复杂的数据可视化场景，如多层网络图、时间序列网络图
