数据库详解！外模式|概念模式|范式|ER图

数据库

数据库系统（DBS）由4部分组成：

1. 1. 数据库：统一管理、长期存储在计算机内的相关数据的集合

2. 2. 硬件：构成计算机系统包括存储数据所需的外部设备

3. 3. 软件：操作系统、数据库管理系统（DBMS）

4. 4. 人员：系统分析和数据库设计人员、用户、数据库管理员DBA

数据库管理系统（DBMS）的功能：

实现对共享数据有效的组织、管理和存取。包括数据定义、数据库操作、数据库运行管理、存储管理、数据库的建立和维护等。

三级模式

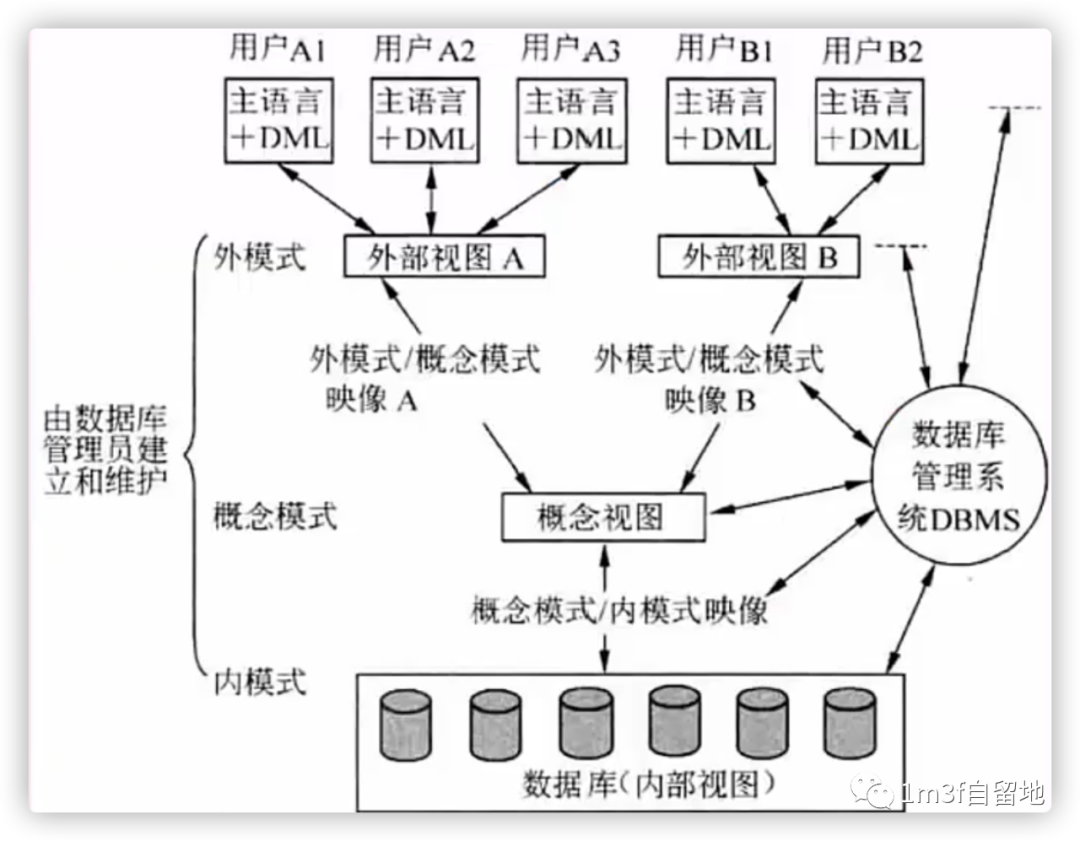

数据库三级模式

1. 内模式

管理如何存储物理等数据，对影具体物理存储文件

2. 概念模式

即使用的基本表，根据应用、需求将物理数据划分成一张张表

3.外模式

对应数据库中的视图级别，将表进行一定的处理后再提供给用户使用

两级映像

1. 外模式-概念模式映像

表和视图之间的映射，存在于概念级和外部级之间，若表中数据发送了修改，只需要修改此映射，无需修改应用程序。

2. 概念模式-内模式映像

表和数据的物理存储之间的映射，存在于概念级和内部级之间，若修改了数据存储方式，只需要修改此映射，而不需要修改应用程序。

数据库设计

需求分析：分析数据存储的要求，产出物有数据流图、数据字典、需求说明书

概念结构设计：设计E-R（实体-关系）图，与物理实现无关

逻辑结构设计：将E-R图转换成关系模式，转换成实际的表和表中的列属性

物理设计：根据生成的表等概念，生成物理数据库

数据模型三要素：数据结构（对象类型的集合）、数据操作（对象的实例允许的操作集合）、数据的约束条件（一组完整性规则的集合）

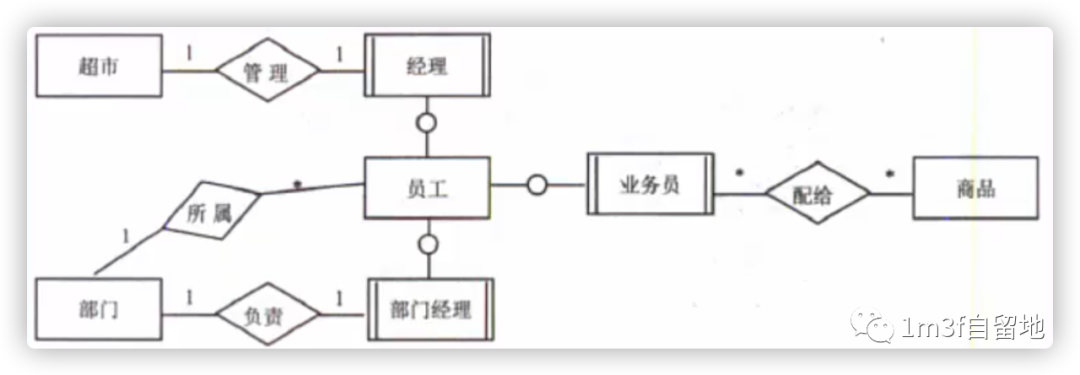

E-R图

椭圆：属性

长方形：实体

菱形：联系

E-R图

关系模型

T(C1, C2, C3)

关系代数运算

并：结果是两张表中所有记录数合并，相同结果只显示一次

交：结果是两张表中相同的记录

差：S1-S2，结果是S1表中有而S2表中没有的记录

笛卡尔积×：S1 × S2，结果
