Linux网络编程(一)

了解即可，真学害得背八股

1.网络结构模式

C/S结构

服务器 - 客户机，即 Client - Server（C/S）结构。C/S 结构通常采取两层结构。服务器负责数据的管理，客户机负责完成与用户的交互任务。客户机是因特网上访问别人信息的机器，服务器则是提供信息供人访问的计算机。

客户机通过局域网与服务器相连，接受用户的请求，并通过网络向服务器提出请求，对数据库进行操作。服务器接受客户机的请求，将数据提交给客户机，客户机将数据进行计算并将结果呈现给用户。服务器还要提供完善安全保护及对数据完整性的处理等操作，并允许多个客户机同时访问服务器。

在C/S结构中，应用程序分为两部分：服务器部分和客户机部分。服务器部分是多个用户共享的信息与功能，执行后台服务，如控制共享数据库的操作等；客户机部分为用户所专有，负责执行前台功能，在出错提示、在线帮助等方面都有强大的功能，并且可以在子程序间自由切换。

优点：
1.能充分发挥客户端PC的处理能力，很多工作可以在客户端处理后再提交给服务器，所以C/S结构客户端相应速度快；
2.C/S 结构的管理信息系统具有较强的事务处理能力，能实现复杂的业务流程；
3.安全性较高，C/S 一般面向相对固定的用户群，可以对权限进行多层次校验，提供了更安全的存取模式，对信息安全的控制能力很强，一般高度机密的信息系统采用 C/S 结构适宜。

缺点：
1.客户端需要安装专用的客户端软件，其维护和升级成本高；
2.对客户端的操作系统一般也会有限制，不能够跨平台。

B/S结构

B/S 结构（Browser/Server，浏览器/服务器模式），WEB浏览器是客户端最主要的应用软件。这种模式统一了客户端，将系统功能实现的核心部分集中到服务器上，简化了系统的开发、维护和使用。客户机上只要安装一个浏览器，通过 Web Server 同数据库进行数据交互。

优点：
B/S 架构最大的优点是总体拥有成本低、维护方便、 分布性强、开发简单，可以不用安装任何专门的软件就能实现在任何地方进行操作，客户端零维护，系统的扩展非常容易。

缺点：
1.通信开销大、系统和数据的安全性较难保障;
2.个性特点明显降低，无法实现具有个性化的功能要求；
3.协议一般是固定的：http/https；
4.客户端服务器端的交互是请求-响应模式，通常动态刷新页面，响应速度明显降低。

2.MAC地址

网卡是一块被设计用来允许计算机在计算机网络上进行通讯的计算机硬件，又称为网络适配器或网络接口卡NIC。其拥有 MAC 地址，属于 OSI 模型的第 2 层。每一个网卡都有一个被称为 MAC 地址的独一无二的 48 位串行号。网卡的主要功能：1.数据的封装与解封装、2.链路管理、3.数据编码与译码。

MAC 地址（Media Access Control Address），直译为媒体存取控制位址，也称为局域网地址、以太网地址、物理地址或硬件地址，它是一个用来确认网络设备位置的位址。在 OSI 模型中，第三层网络层负责 IP 地址，第二层数据链路层则负责 MAC位址 。MAC 地址用于在网络中唯一标识一个网卡，一台设备若有一或多个网卡，则每个网卡都需要并会有一个唯一的 MAC 地址。

MAC 地址的长度为 48 位（6个字节），通常表示为 12 个 16 进制数，如：00-16-EA-AE-3C-40就是一个MAC地址，其中前3个字节，16进制数00-16-EA代表网络硬件制造商的编号，它由IEEE（电气与电子工程师协会）分配，而后 3 个字节，16进制数 AE-3C-40 代表该制造商所制造的某个网络产品（如网卡）的系列号。只要不更改自己的MAC地址，MAC地址在世界是唯一的。形象地说，MAC地址就如同身份证上的身份证号码，具有唯一性。

3.IP地址

IP协议是为计算机网络相互连接进行通信而设计的协议。

IP 地址（Internet Protocol Address）是指互联网协议地址，又译为网际协议地址。IP 地址是 IP协议提供的一种统一的地址格式，为互联网上的每一个网络和每一台主机分配一个逻辑地址，以此来屏蔽物理地址的差异。

IP 地址是一个 32 位的二进制数，通常被分割为4个“ 8位二进制数”（4个字节）。IP 地址通常用“点分十进制”表示成（a.b.c.d）的形式，其中，a,b,c,d都是 0~255 之间的十进制整数。
例：点分十进IP地址（100.4.5.6），实际上是 32 位二进制数（01100100.00000100.00000101.00000110）。

IP地址编址方式

最初设计互联网络时，为了便于寻址以及层次化构造网络，每个 IP 地址包括两个标识码，即网络ID和主机ID。同一个物理网络上的所有主机都使用同一个网络ID，网络上的一个主机（包括网络上工作站，服务器和路由器等）有一个主机ID与其对应。Internet委员会定义了 5 种IP地址类型以适合不同容量的网络，即A 类~E类。

子网掩码

**子网掩码（subnet mask）又叫网络掩码、地址掩码、子网络遮罩，它是一种用来指明一个IP地址的哪些位标识的是主机所在的子网，以及哪些位标识的是主机的位掩码。**子网掩码不能单独存在，它必须结合IP地址一起使用。**子网掩码只有一个作用，就是将某个IP地址划分成网络地址和主机地址两部分。**子网掩码是一个32位地址，用于屏蔽IP地址的一部分以区别网络标识和主机标识，并说明该IP地址是在局域网上，还是在广域网上。

4.端口

“端口” 是设备与外界通讯交流的出口。端口分为虚拟端口和物理端口，其中虚拟端口指计算机内部或交换机路由器内的端口，不可见，是特指TCP/IP协议中的端口，是逻辑意义上的端口；计算机中的 80 端口、21 端口、23 端口等。物理端口又称为接口，是可见端口。

如果把 IP 地址比作一间房子，端口就是出入这间房子的门。

端口类型

1.周知端口(Well Known Ports)
2.注册端口(Registered Ports)
3.动态端口 / 私有端口(Dynamic Ports / Private Ports)

5.网络模型

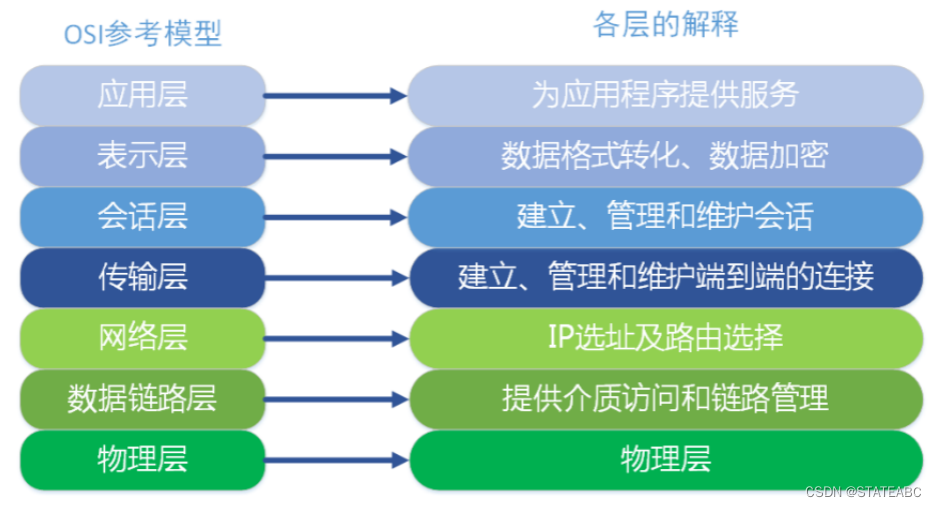

OSI七层参考模型

七层模型，亦称 OSI（Open System Interconnection）参考模型，即开放式系统互联。参考模型是国际标准化组织（ISO）制定的一个用于计算机或通信系统间互联的标准体系，一般称为 OSI 参考模型或七层模型。

1. 物理层：主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流（就是由1、0转化为电流强弱来进行传输，到达目的地后再转化为1、0，即数模转换与模数转换）。这一层的数据叫做比特。
2. 数据链路层：建立逻辑连接、进行硬件地址寻址、差错校验等功能。定义了如何让格式化数据以帧为单位进行传输，以及如何让控制对物理介质的访问。将比特组合成字节进而组合成帧，用MAC地址访问介质。
3. 网络层：进行逻辑地址寻址，在位于不同地理位置的网络中的两个主机系统之间提供连接和路径选择。
4. 传输层：定义了一些传输数据的协议和端口号（ WWW 端口 80 等），如：TCP（传输控制协议，传输效率低，可靠性强，用于传输可靠性要求高，数据量大的数据），UDP（用户数据报协议，与TCP 特性恰恰相反，用于传输可靠性要求不高，数据量小的数据）。 主要是将从下层接收的数据进行分段和传输，到达目的地址后再进行重组。常常把这一层数据叫做段。
5. 会话层：通过传输层（端口号：传输端口与接收端口）建立数据传输的通路。主要在系统之间发起会话或者接受会话请求。
6. 表示层：数据的表示、安全、压缩。主要是进行对接收的数据进行解释、加密与解密、压缩与解压缩等（也就是把计算机能够识别的东西转换成人能够能识别的东西（如图片、声音等）。
7. 应用层：网络服务与最终用户的一个接口。这一层为用户的应用程序（例如电子邮件、文件传输和终端仿真）提供网络服务。

TCP/IP 四层模型

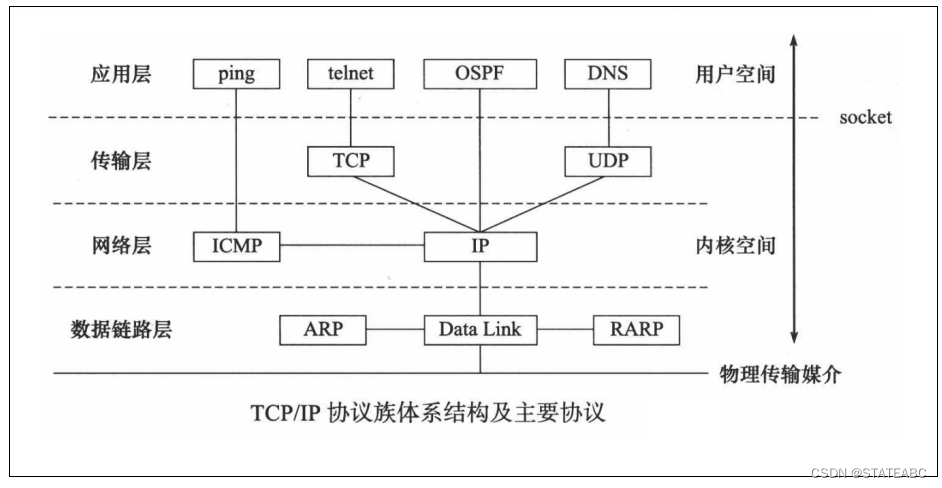

现在 Internet（因特网）使用的主流协议族是 TCP/IP 协议族，它是一个分层、多协议的通信体系。TCP/IP协议族是一个四层协议系统，自底而上分别是数据链路层、网络层、传输层和应用层。每一层完成不同的功能，且通过若干协议来实现，上层协议使用下层协议提供的服务。

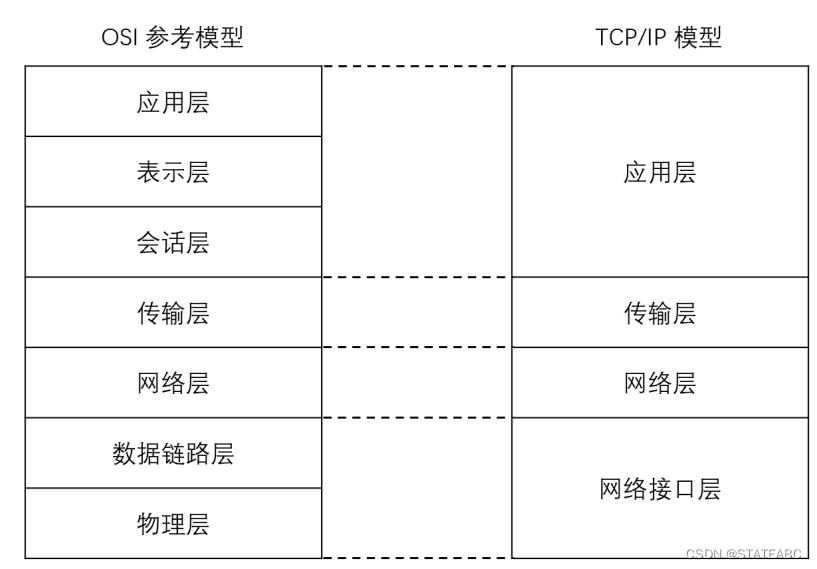

TCP/IP 协议在一定程度上参考了 OSI 的体系结构。在 TCP/IP 协议中简化为了四个层次。
（1）应用层、表示层、会话层三个层次提供的服务相差不是很大，所以在 TCP/IP 协议中，它们被合并为应用层一个层次。
（2）由于传输层和网络层在网络协议中的地位十分重要，所以在 TCP/IP 协议中它们被作为独立的两个层次。
（3）因为数据链路层和物理层的内容相差不多，所以在 TCP/IP 协议中它们被归并在网络接口层一个层次里。

1. 应用层：应用层是 TCP/IP 协议的第一层，是直接为应用进程提供服务的。
   （1）对不同种类的应用程序它们会根据自己的需要来使用应用层的不同协议，邮件传输应用使用
   了 SMTP 协议、万维网应用使用了 HTTP 协议、远程登录服务应用使用了有 TELNET 协议。
   （2）应用层还能加密、解密、格式化数据。
   （3）应用层可以建立或解除与其他节点的联系，这样可以充分节省网络资源。
2. 传输层：作为 TCP/IP 协议的第二层，运输层在整个 TCP/IP 协议中起到了中流砥柱的作用。且在运输层中， TCP 和 UDP 也同样起到了中流砥柱的作用。
3. 网络层：网络层在 TCP/IP 协议中的位于第三层。在 TCP/IP 协议中网络层可以进行网络连接的建立和终止以及 IP 地址的寻找等功能。
4. 网络接口层：在 TCP/IP 协议中，网络接口层位于第四层。由于网络接口层兼并了物理层和数据链路层，所以网络接口层既是传输数据的物理媒介，也可以为网络层提供一条准确无误的线路。

6.协议

协议，网络协议的简称，网络协议是通信计算机双方必须共同遵从的一组约定。最终体现在网络上传输的数据包的格式。它的三要素是：语法、语义、时序。

协议往往分成几个层次进行定义，分层定义是为了使某一层协议的改变不影响其他层次的协议。

常见协议

应用层常见的协议有：FTP协议（File Transfer Protocol 文件传输协议）、HTTP协议（Hyper Text Transfer Protocol 超文本传输协议）、NFS（Network File System 网络文件系统）。

传输层常见协议有：TCP协议（Transmission Control Protocol 传输控制协议）、UDP协议（User Datagram Protocol 用户数据报协议）。

网络层常见协议有：IP 协议（Internet Protocol 因特网互联协议）、ICMP 协议（Internet Control Message Protocol 因特网控制报文协议）、IGMP 协议（Internet Group Management Protocol 因特网组管理协议）。

网络接口层常见协议有：ARP协议（Address Resolution Protocol 地址解析协议）、RARP协议（Reverse Address Resolution Protocol 反向地址解析协议）。

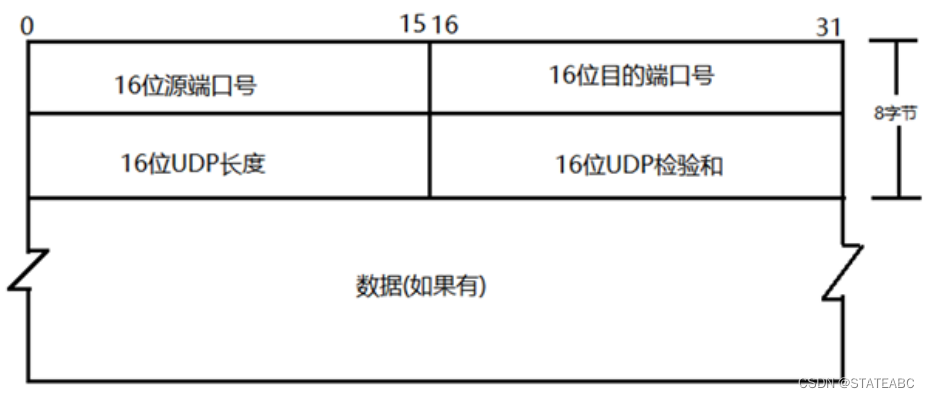

UDP协议

1. 源端口号：发送方端口号
2. 目的端口号：接收方端口号
3. 长度：UDP用户数据报的长度，最小值是8（仅有首部）
4. 校验和：检测UDP用户数据报在传输中是否有错，有错就丢弃

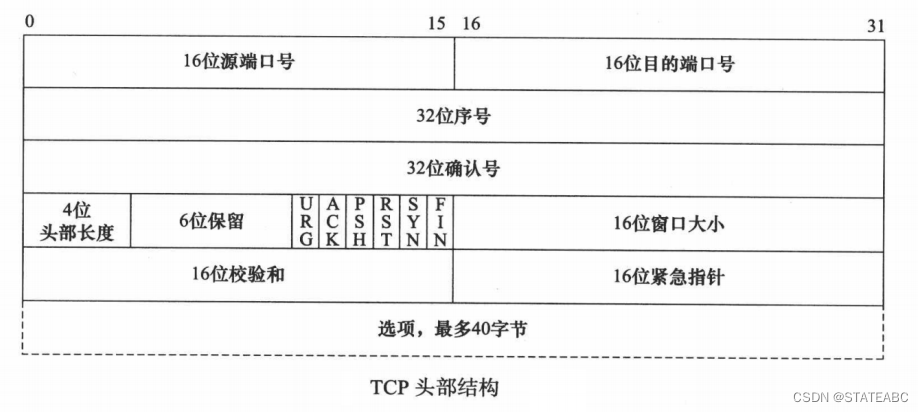

TCP协议

1. 源端口号：发送方端口号
2. 目的端口号：接收方端口号
3. 序列号：本报文段的数据的第一个字节的序号
4. 确认序号：期望收到对方下一个报文段的第一个数据字节的序号
5. 首部长度（数据偏移）：TCP 报文段的数据起始处距离 TCP 报文段的起始处有多远，即首部长度。单位：32位，即以 4 字节为计算单位
6. 保留：占 6 位，保留为今后使用，目前应置为 0
7. 紧急 URG ：此位置 1 ，表明紧急指针字段有效，它告诉系统此报文段中有紧急数据，应尽快传送
8. 确认 ACK：仅当 ACK=1 时确认号字段才有效，TCP 规定，在连接建立后所有传达的报文段都必须把 ACK 置1 9. 推送 PSH：当两个应用进程进行交互式的通信时，有时在一端的应用进程希望在键入一个命令后立即就能够收到对方的响应。在这种情况下，TCP 就可以使用推送（push）操作，这时，发送方TCP 把 PSH 置 1，并立即创建一个报文段发送出去，接收方收到 PSH = 1 的报文段，就尽快地（即“推送”向前）交付给接收应用进程，而不再等到整个缓存都填满后再向上交付
9. 复位 RST：用于复位相应的 TCP 连接
10. 同步 SYN：仅在三次握手建立 TCP 连接时有效。当 SYN = 1 而 ACK = 0 时，表明这是一个连接请求报文段，对方若同意建立连接，则应在相应的报文段中使用 SYN = 1 和 ACK = 1。因此，SYN 置1 就表示这是一个连接请求或连接接受报文
11. 终止 FIN：用来释放一个连接。当 FIN = 1 时，表明此报文段的发送方的数据已经发送完毕，并要求释放运输连接
12. 窗口：指发送本报文段的一方的接收窗口（而不是自己的发送窗口）
13. 校验和：校验和字段检验的范围包括首部和数据两部分，在计算校验和时需要加上 12 字节的伪头部
14. 紧急指针：仅在 URG = 1 时才有意义，它指出本报文段中的紧急数据的字节数（紧急数据结束后就是普通数据），即指出了紧急数据的末尾在报文中的位置，注意：即使窗口为零时也可发送紧急数据
15. 选项：长度可变，最长可达 40 字节，当没有使用选项时，TCP 首部长度是 20 字节

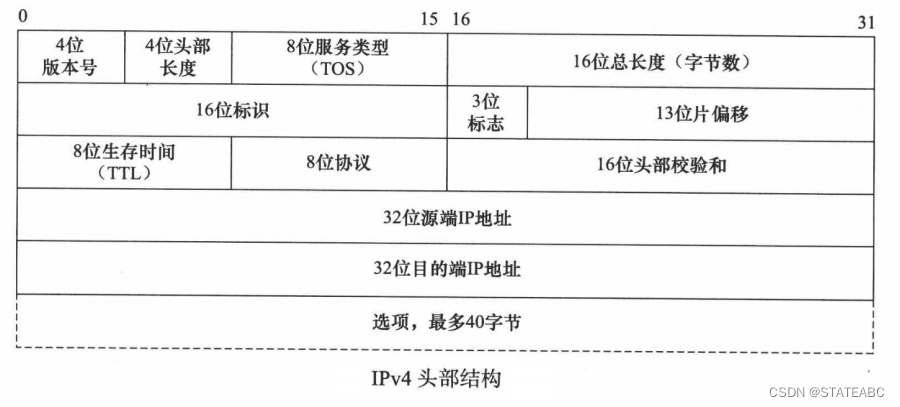

IP协议

1. 版本：IP 协议的版本。通信双方使用过的 IP 协议的版本必须一致，目前最广泛使用的 IP 协议版本
   号为 4（即IPv4)
2. 首部长度：单位是 32 位（4 字节）
3. 服务类型：一般不适用，取值为 0
4. 总长度：指首部加上数据的总长度，单位为字节
5. 标识（identification）：IP 软件在存储器中维持一个计数器，每产生一个数据报，计数器就加 1，并将此值赋给标识字段
6. 标志（flag）：目前只有两位有意义。
   标志字段中的最低位记为 MF。MF = 1 即表示后面“还有分片”的数据报。MF = 0 表示这已是若干数据报片中的最后一个。标志字段中间的一位记为 DF，意思是“不能分片”，只有当 DF = 0 时才允许分片
7. 片偏移：指出较长的分组在分片后，某片在源分组中的相对位置，也就是说，相对于用户数据段的起点，该片从何处开始。片偏移以 8 字节为偏移单位。
8. 生存时间：TTL，表明是数据报在网络中的寿命，即为“跳数限制”，由发出数据报的源点设置这个字段。路由器在转发数据之前就把 TTL 值减一，当 TTL 值减为零时，就丢弃这个数据报。
9. 协议：指出此数据报携带的数据时使用何种协议，以便使目的主机的 IP 层知道应将数据部分上交给哪个处理过程，常用的 ICMP(1)，IGMP(2)，TCP(6)，UDP(17)，IPv6（41）
10. 首部校验和：只校验数据报的首部，不包括数据部分。
11. 源地址：发送方 IP 地址
12. 目的地址：接收方 IP 地址

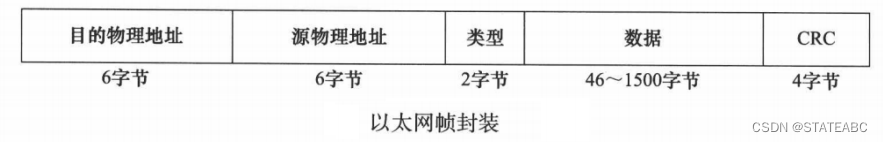

以太网帧协议

类型：0x800表示 IP、0x806表示 ARP、0x835表示 RARP

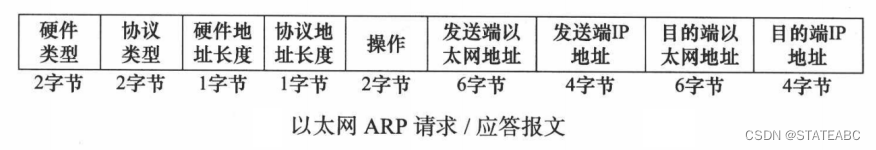

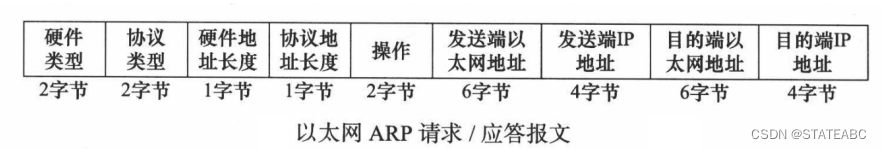

ARP协议

1. 硬件类型：1 表示 MAC 地址
2. 协议类型：0x800 表示 IP 地址
3. 硬件地址长度：6
4. 协议地址长度：4
5. 操作：1 表示 ARP 请求，2 表示 ARP 应答，3 表示 RARP 请求，4 表示 RARP 应答

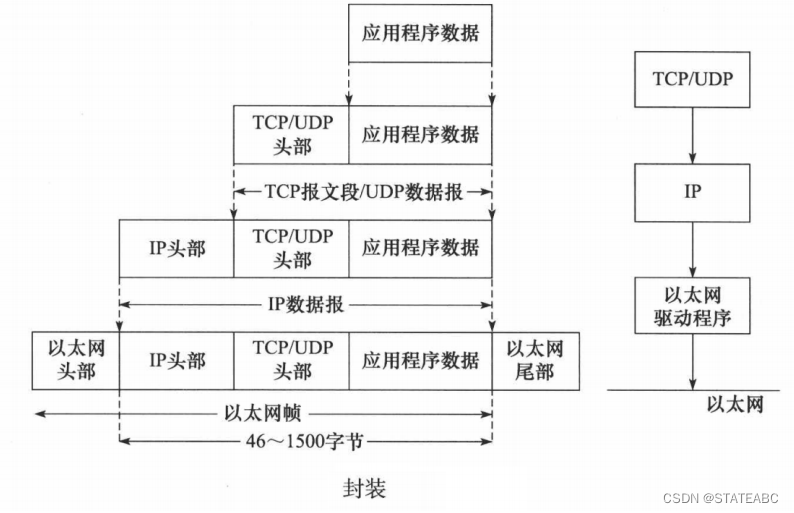

封装

上层协议通过封装使用下层协议提供的服务。

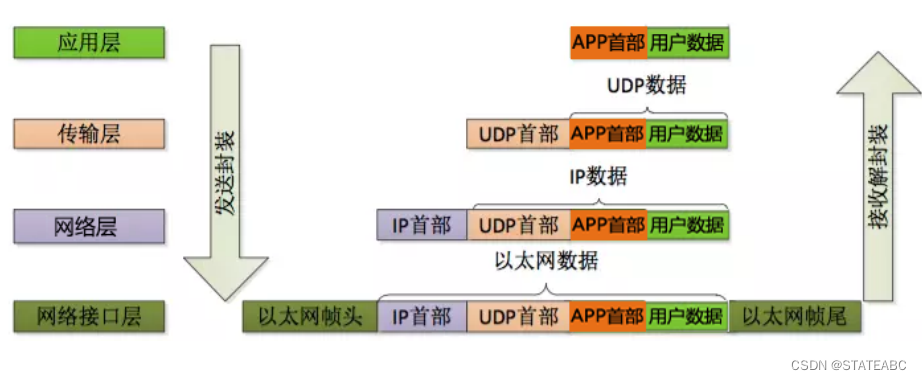

应用程序数据在发送到物理网络上之前，将沿着协议栈从上往下依次传递。每层协议都将在上层数据的基础上加上自己的头部信息（有时还包括尾部信息），以实现该层的功能，这个过程就称为封装。

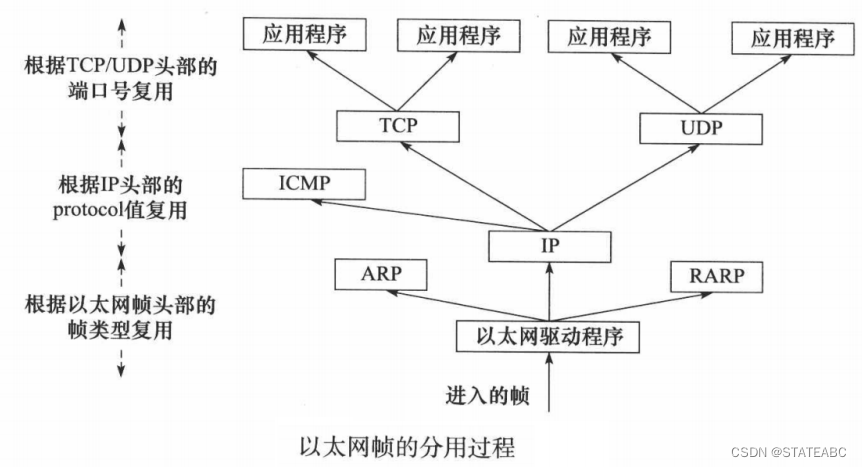

分用

当帧到达目的主机时，将沿着协议栈自底向上依次传递。各层协议依次处理帧中本层负责的头部数据，以获取所需的信息，并最终将处理后的帧交给目标应用程序。这个过程称为分用（demultiplexing）。分用是依靠头部信息中的类型字段实现的。

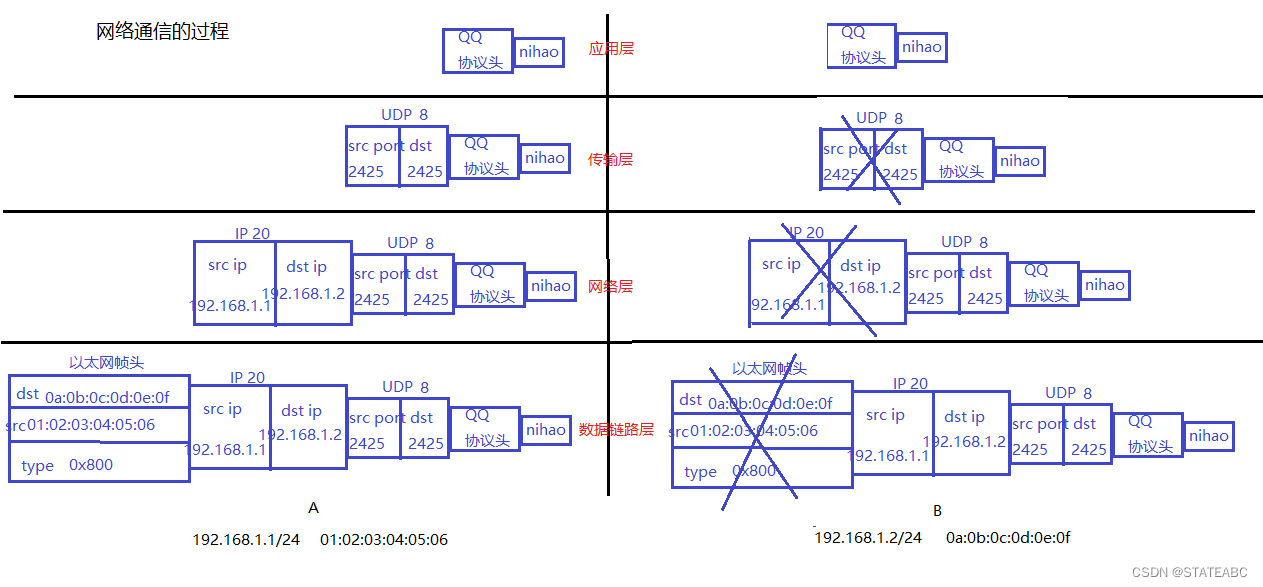

7.网络通信的过程

机器A的ID地址为192.168.1.1/24，MAC地址为01:02:03:04:05:06
机器B的ID地址为192.168.1.2/24，MAC地址为0a:0b:0c:0d:0e:0f
假设有一个叫做QQ的应用程序，通过QQ从机器A向机器B发送数据nihao：
首先要在数据前加上自己的协议头；
应用程序封装完成后，向下一层传输，传输层会指定某个协议进行传输，比如指定UDP协议，那么就在数据前加源端口号2425、目的端口号2425；
传输层封装完成后传输到网络层，网络层一般用IP协议进行封装，比如源端IP地址192.168.1.1、目的端IP地址192.168.1.2；
网络层封装完成后传输到数据链路层，数据链路层再加上以太网帧协议，如目的物理地址0a:0b:0c:0d:0e:0f、源物理地址01:02:03:04:05:06、类型0x800。

封装完成的数据被称为以太网帧数据，通过网络进行传输到机器B。

机器B首先识别目的物理地址是否为本机，如果是，通过源类型0x800得知要将数据传输给上一层网络层，如果不是就丢弃数据；
数据传输到网络层，由IP模块进行解析IP头部信息，识别目的端IP协议是否与本机一样，如果是就将数据传输给传输层；
以此类推传输到应用层，得到数据nihao。

但是还有个问题，机器A怎么知道机器B的MAC地址？
那么就需要用到ARP协议根据IP地址找到MAC地址

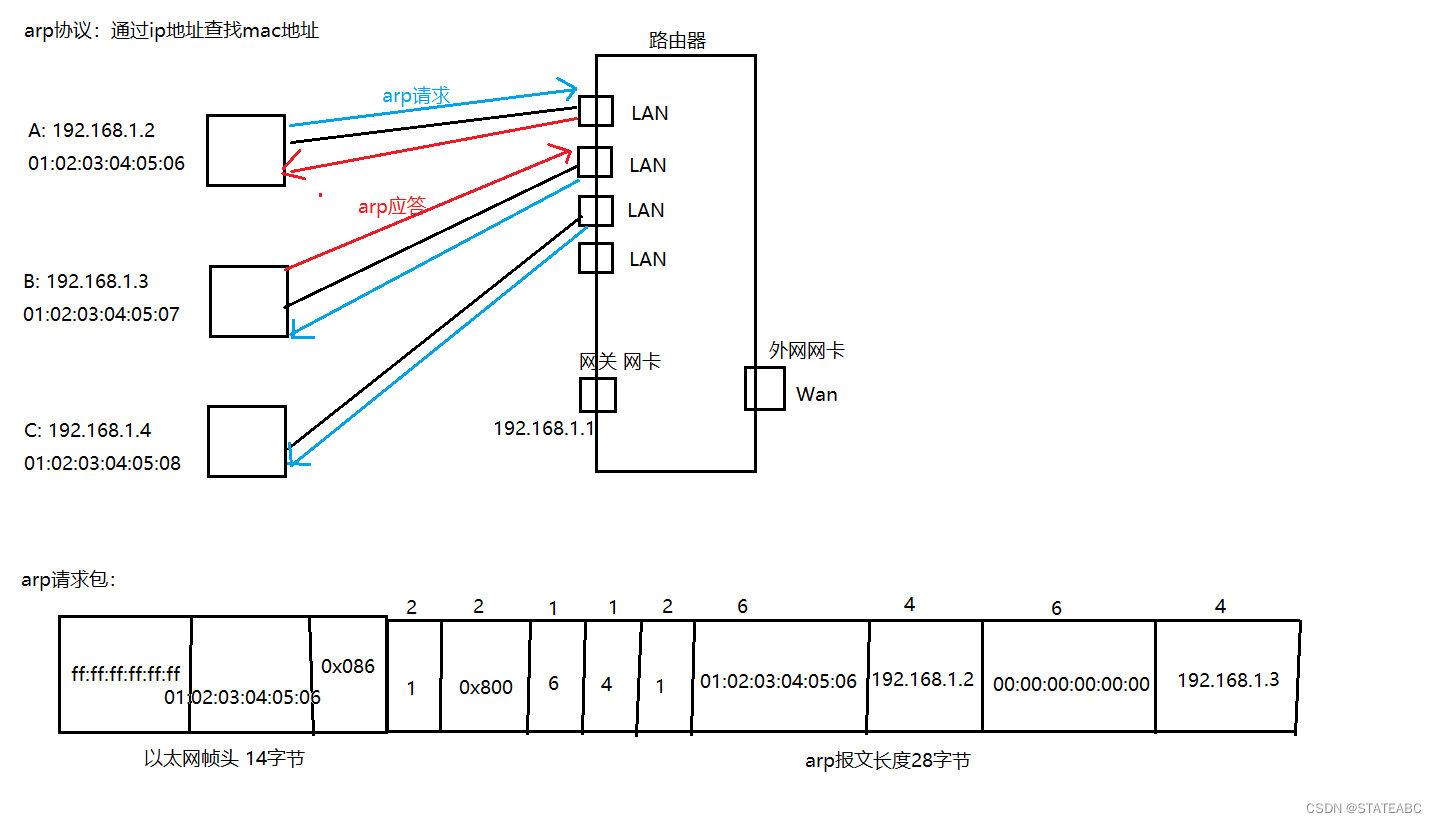

现在有机器A的ID地址为192.168.1.2，MAC地址为01:02:03:04:05:06；
机器B的ID地址为192.168.1.3，MAC地址为01:02:03:04:05:07；
机器C的ID地址为192.168.1.4，MAC地址为01:02:03:04:05:08。
三个主机通过LAN连接到路由器，
假设主机A给主机B发送ARP请求，获取主机B的MAC地址：

1表示MAC地址，0x800表示IP地址，6 表示硬件地址长度，4表示协议地址长度，1表示ARP请求，发送端以太网地址为01:02:03:04:05:06，发送端IP地址为192.168.1.2，目的端以太网地址为00:00:00:00:00:00(或ff:ff:ff:ff:ff:ff，因为目前还不知道)，目的端IP地址为192.168.1.3。

封装完ARP请求后，还需要加上以太网帧头信息，如目的物理地址ff:ff:ff:ff:ff:ff(或00:00:00:00:00:00，因为目前还不知道)、源物理地址01:02:03:04:05:06、类型0x86表示ARP。

ARP请求会发送给当前网络中所有主机，即主机B、主机C都能接收到ARP请求，每一个主机根据的端IP地址判断是否应答。

机器B进行ARP应答时，也会发送一个ARP包，此时主机B为发送端，将包含物理IP地址的包发送回去。
