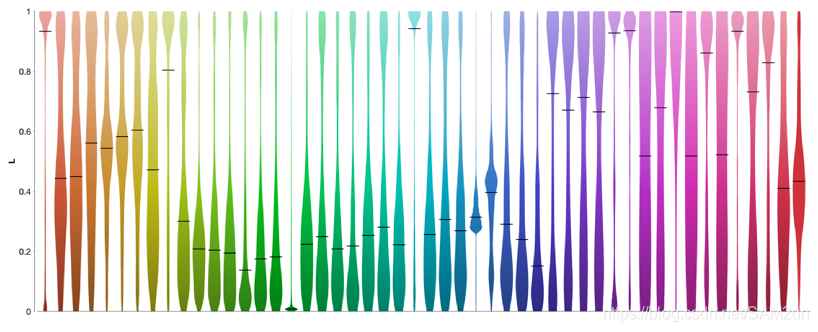

传入img图片，转成圆形的极坐标图（可以对原图进行裁剪修改）

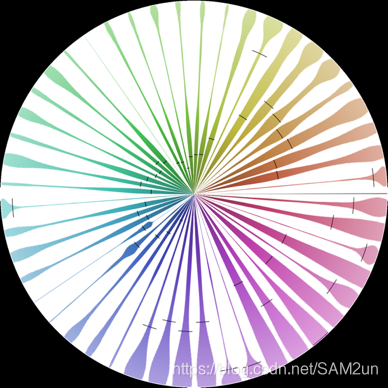

实心圆环

imgVP1=flip(imgVP1,1);  % 水平翻转

polarVP1=polarVolinPlot(imgVP1); % 调用函数

空心圆环

[m,n,~]=size(imgVP2);

% 填充空心部分

for i=m:m+300

    for j=1:n

        imgVP2(i,j,:)=[255,255,255];

    end

end

imgVP2=flip(imgVP2,1);

polarVP2=polarVolinPlot(imgVP2);

完整的代码：

function [polarImg] = polarImg(img0)
% polarImg
    Rimg0=double(img0(:,:,1));
    Gimg0=double(img0(:,:,2));
    Bimg0=double(img0(:,:,3));
    [m,n]=size(Rimg0);
    %原图坐标
    [t,r]=meshgrid(linspace(-pi,pi,n),1:m);
    M=2*m;N=2*n
