ZYNQ7000启动模式确定

最新推荐文章于 2024-11-01 11:36:15 发布
最新推荐文章于 2024-11-01 11:36:15 发布
阅读量1.7k 收藏 7
点赞数
分类专栏： ZYNQ
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/RyanLee90/article/details/106075799
版权
本文详细解析了ZYNQSoC中用于决定配置类型、软件存储位置及系统设置的7个模式引脚的功能。这7个引脚共享PS端的MIO引脚，其中MIO[5:2]定义启动模式，MIO6定义是否使用PLL，MIO7和MIO8定义MIObank0和bank1的电压。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

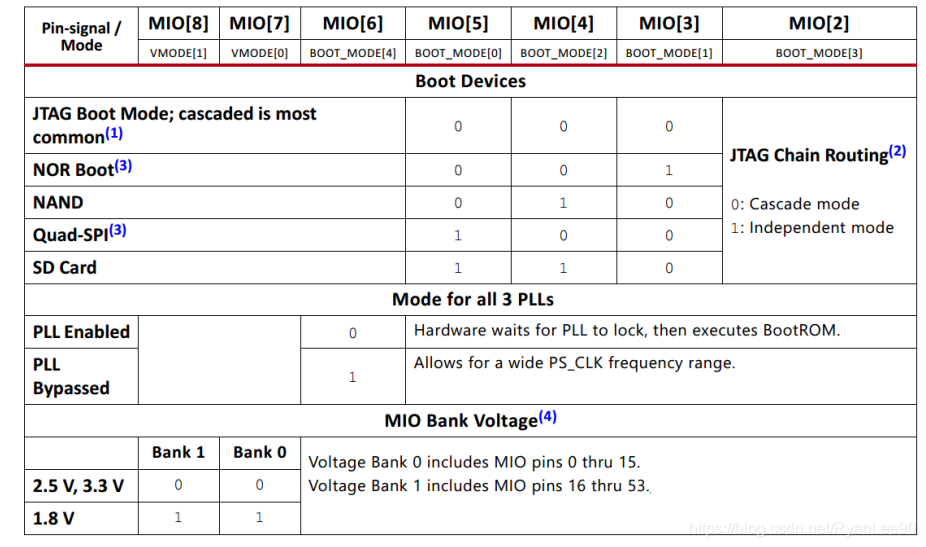

ZYNQ SoC 使用多个模式引脚来决定配置器件的类型，软件的存储位置以及其他的系 统设置，这些引脚共享 PS 端的 MIO 引脚。总共有 7 个模式引脚， 分别为 MIO[8:2]。其中，前四个引脚 MIO[5:2] 定义启动模式，第五个引脚(MIO6）定义是否使用 PLL，第六个（MIO7）和第七（MIO8）个引脚定义上电过程中 MIO bank0 和 bank1 的 bank 电压。如下图所示:
例如：JTAG模式，MIO[5:2] 0000
NOR Boot MIO[5:2] 0010
使用跳帽来选定模式
