Xilinx FIFO 仿真总结

 这篇文章的起因是想用FIFO去解决异步时钟源的问题。因为想用Spartan-6去从图像传感器采集图像，所以想直接用pclk做为FIFO的写时钟，传感器的行同步信号HS作为FIFO写是能输入，这样可以省去好多coding的工作。然而，事情往往不会那么顺利，我发现pclk的时钟是只有在有数据的时候才会从传感器输出，当传感器不输出数据时，pclk也就不会跳动了。具体时序可参考仿真图的wr_clk.

Xilinx自带仿真器，仿真结果截图：

FIFO复位后，经过两个wr_clk，Full 和almost_full信号才会复位，

当初始不去reset时，会丢失第一个数据

下图为设置了Reset, 丢失了数据1，2，3



从仿真结果看，这个写入过程，需要wr_clk比实际数据数要多1或跟多，不然，最后一个数据时写进不到FIFO里面的。

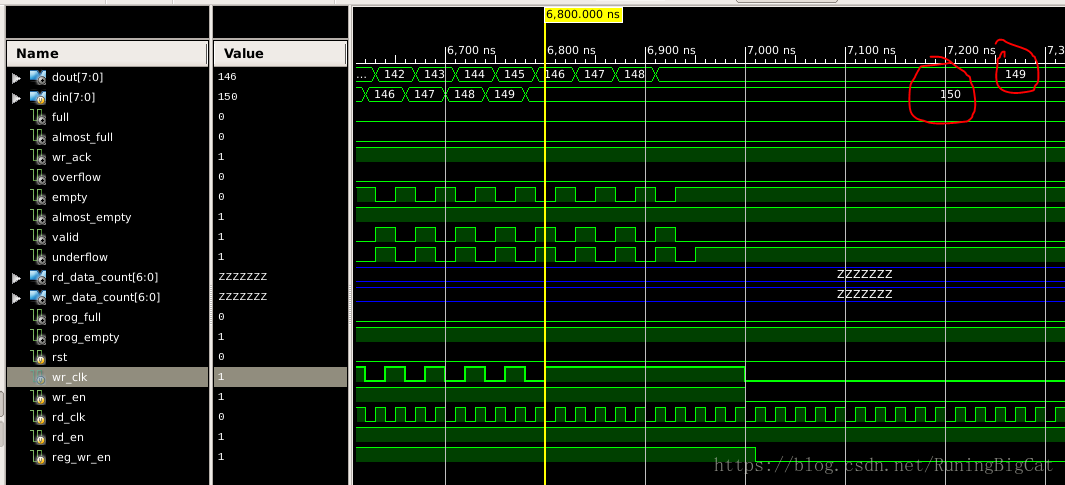

从下图可以发现，实际写入的最后一个数为150，但是由于写时钟写完最后一个数后就停止跳动，当去读FIFO时，无论rd_en和rd_clk一直是有效状态，在FIFO中始终读不出来150这个数

结论：对于只当有数据才会有数据始终跟随输出的传感器，如果用FPGA中的FIFO直接读取，会出现丢数据的情况，现在我还没有解决办法 180605
