eeprom--24LC64

eeprom在平常中用得还是挺多的，对于存储系统的少量参数，且速度要求也不是很高的，还是很实用的。eeprom我在老早之前就用过了，最近在整理笔记，正好可以再熟悉一下。

链接：https://pan.baidu.com/s/1JvuCN7iKI4Bq9E0tkQE_KA    提取码：vq5h

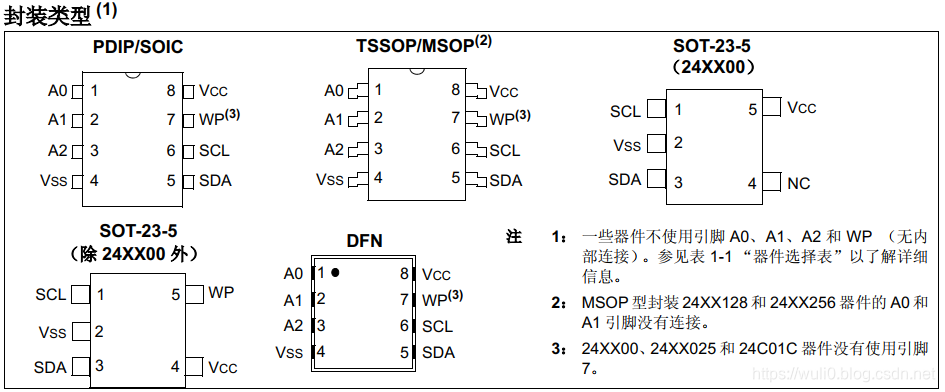

先肯定是得看看芯片的手册，上面有百度网盘的下载链接地址。

接下来讲讲芯片功能：

1． 芯片容量为64k,256页，8192个地址，65536bit；
2． 2线串行接口总线，兼容I2C；
3． 兼容100kHz和400kHz两种传输速率；
4． 3个地址管脚，最多支持8个器件连接到同一条总线上；
5． 擦写次数可达1,000,000次；
6． 自定时擦写周期；
7． 最大5ms的页写时间；
8． 32字节页写缓存；
9． 支持硬件写保护

字节写操作

字节写操作从主器件的起始位开始， 4 位控制码紧随其后。接下来的 3 位是存储块寻址位。然后主发送器将 R/W 位（该位为逻辑低电平）发送到总线。从器件在第九个时钟周期产生一个确认位。主器件发送的第二个字节是高位地址字节，在高位地址字节之后传送的是低位地址字节。24LC64 器件会对每一个地
