前言

RTL语言中计数器是相当重要的。可以说计数器，是FPGA实现各种功能的灵魂，让时间变得有了意义。

---

一、verilog语法

在学习计数器之前，建议数量掌握时序逻辑电路的语法知识，不然在使用编写计数器时，会有很多困惑。如果出现以下困惑，建议观看链接的资料。

困惑1：不明白阻塞赋值和非阻塞赋值的区别。
困惑2：在设计计数器时，在时钟上升沿采样的值到底是多少？是时钟上升沿正对的值，还是偏左边的值，还是偏右边的值。
**如果出现上面两个困惑,建议看看链接的视频:挑战每天1条verilog语法-028：testbench中信号赋值时机的小建议

另外，如果语法还没有熟练掌握，可以看下面的教学网站，非常推荐
Verilog 教程

二、计数器的使用

提出一个计数器的使用场景：计数器计数1s时间间隔，来实现led灯每隔1s闪烁一次的效果。计数的时钟用系统时钟50MHz，那么使用计数器在该时钟频率下，需要技术(50*10^6 - 1)次（因为是从0开始计数的）。另外要考虑资源问题，可以从以下两个方面考虑。

• 设计的计数器变量是否存在对称性使用的条件？
• 设计的变量如果位宽很大，是否要引入flag信号来标志？因为一个位宽很大的变量多次去使用，会浪费资源。结合下面的代码就可以理解了

2.1 LED闪缩的解决方案

• 先考虑计数器是否存在对称使用的可能性：可以只计数到0.5s后对开关取反，这样就从49_999_999的最大计数值（位宽为25bit），变成29_999_999（位宽为24bit）
• 使用flag信号来标志

2.2 代码

计数器代码如下：

module counter
#(
	parameter CNT_MAX = 24'd24_999_999
)
(
 input wire sys_clk , //系统时钟50MHz
 input wire sys_rst_n , //全局复位

 output reg led_out //输出控制led灯
);

 reg [23:0] cnt ; //经计算得需要25位宽的寄存器才够500ms
 reg cnt_flag;

// =========================
// 注意：每一个always只输出一个reg变量，或者或一个reg变量只能在一个always理输出
// 除非这个变量只输出一次。
// =========================

//cnt:计数器计数，当计数到 CNT_MAX 的值时清零
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		cnt <= 24'b0;  		// 注意时序逻辑要使用阻塞赋值
	else if(cnt == CNT_MAX)
		cnt <= 25'b0;
	else
		cnt <= cnt + 1'b1;
end

// cnt_flag:计数到最大值产生的标志信号，每当计数满标志信号有效时取反
// 如果多个地方都要用到这个计数器，那么就会去调用多次这个24bit的cnt，会浪费资源
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		cnt_flag <= 1'b0;
	else if(cnt == CNT_MAX - 24'b1)  // 这里要有一个减1的操作，cnt_flag会延迟一拍输出，参考下面波形理解
		cnt_flag <= 1'b1;
	else
		cnt_flag <= 1'b0;
end

//led_out:输出控制一个LED灯
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		led_out <= 1'b0;
	else if(cnt_flag == 1'b1)
		led_out <= ~led_out;

end
endmodule

tb代码如下：

`timescale 1ns/1ns
module tb_top();

//reg define
reg sys_clk;
reg sys_rst_n;

//wire define
wire led_out;

 //初始化输入信号
 initial begin
 sys_clk = 1'b1;
 sys_rst_n <= 1'b0;
 #20
 sys_rst_n <= 1'b1;
 end

 //sys_clk:每10ns电平翻转一次，产生一个50MHz的时钟信号
 always #10 sys_clk = ~sys_clk;

 //---------------------flip_flop_inst----------------------
 // 这里参数写24，即25个时钟周期一个反转（一个时钟周期20ns），即500ns 一次亮，500ns一次灭
 counter
 #(
 .CNT_MAX (24'd24 ) //实例化带参数的模块时要注意格式，当我们想要修改常数在
 //当前模块的值时，直接在实例化参数名后面的括号内修改即可
 )
 counter_inst(
 .sys_clk (sys_clk ), //input sys_clk
 .sys_rst_n (sys_rst_n ), //input sys_rst_n

 .led_out (led_out ) //output led_out
 );

 endmodule

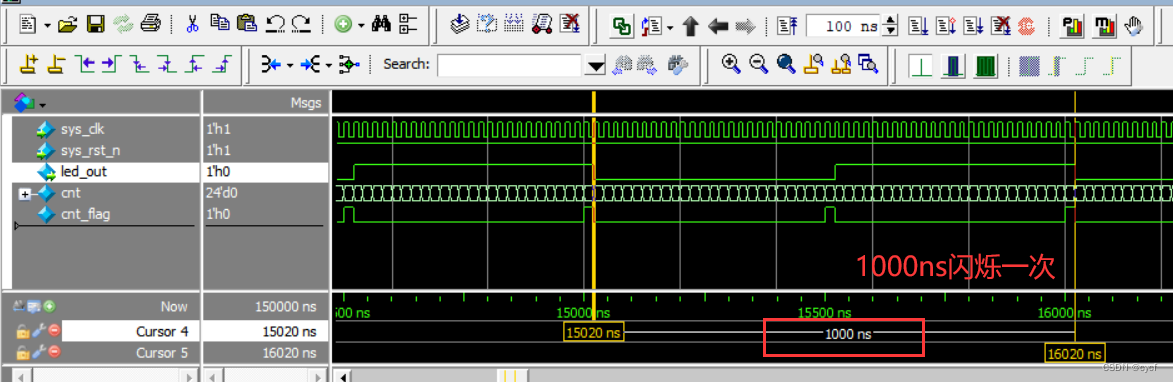

2.3 仿真结果

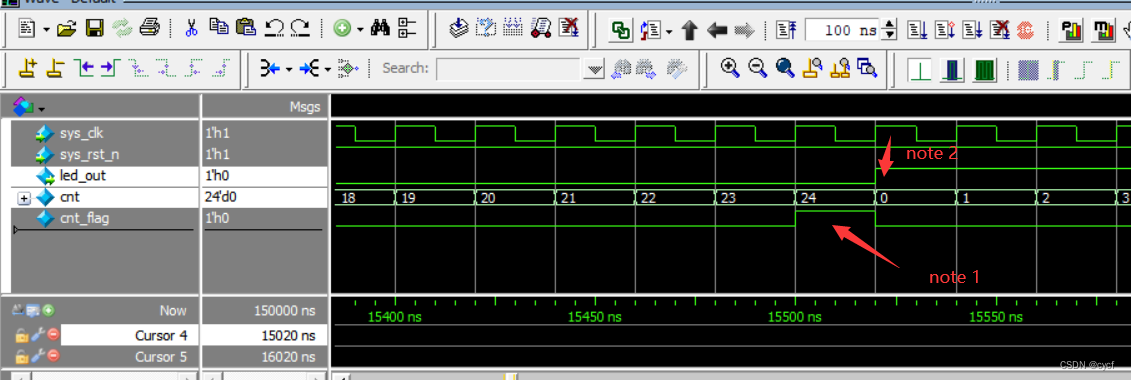

note 1:在刚刚拉高flag为1的那个时钟上升沿，采样cnt的值是23, 在该上升沿之后，flag变化为24，在此时，时间过去了24*20ns = 480ns（时间是过程量，当计数到24时，只是时刻到了24（时刻是状态量）），此时还没有到500ns,
note 2:当flag变为0时的时钟上升沿，此时时间过去了25 *20ns = 500ns,此时采样flag为1，则立刻会拉高led;

看下面代码中cnt_flag == 1’b1，因为延迟flag会延迟一拍，所以下一个采样时，刚好完成了最后20ns的过程量变化，到达500ns, 此时拉高led
always@(posedge sys_clk or negedge sys_rst_n) begin
if(sys_rst_n == 1’b0)
led_out <= 1’b0;
else if(cnt_flag == 1’b1)
led_out <= ~led_out;

小结：只要记住，计数时间时，当前采样到的flag值，是已经完成当前flag值对应的时间过程的变化。即，如果clk周期为20ns，当采样到cnt为1时，其实时间已经计数40ns了。

• 这里会解释的有点啰嗦，我一直对时间这个状态量和过程量没搞清楚过，就像1点和5点之间到底隔了几个小时（如果是时钟按照1小时一次来采样的话，其实是5个小时吧），所以这里多记录下自己的想法。

总结

核心思想：计数器就是实现各种功能的灵魂，目的就是掌握对时间的把控！

• 欢迎一起交流学习，如有错误之处，还请各位指正。

参考资料
