开漏、推挽输出前置知识

目录

一、拉电流与灌电流

Ⅰ.拉电流：

Ⅱ.灌电流：

二、MOS管电路图释

Ⅰ.开漏输出电路的接线细节：（P管和N管的S极接的是相反的电源极性）

1.PMOS（上管）：

2.NMOS（下管）：

Ⅱ.分别介绍NMOS、PMOS

1.NMOS（N 型 MOS 管）

2.PMOS（P 型 MOS 管）

Ⅲ.总结

1.栅极G都是接控制引脚

2.漏极D都是接入负载

3.PMOS的源极S是VCC，NMOS的源极S是GND

4.PMOS的漏极D是GND，NMOS的漏极D是VCC

=========================================================================

=========================================================================

一、拉电流与灌电流

Ⅰ.拉电流：

·        输出端输出高电平时，像负载提供的电流。即电流从输出端流向负载。

例：LED 正极接输出端，负极接地，输出高电平时，电流从输出端流出驱动 LED，这就是拉电流。

Ⅱ.灌电流：

        输出端输出低电平时，从负载吸收的电流。即电流从负载流向输出端。

例：LED 正极接 VCC，负极接输出端，输出低电平时，电流从 LED 流向输出端（被 “吸收”），这就是灌电流。

Ⅲ.小点：如何理解“提供电流（拉电流），也能从负载吸收电流（灌电流）”？

        你可以将LED灯的正极接到单片机的IO口，负极接到GND，当你的IO口提供高电平时，就会有电流流经LED灯让LED灯亮，这就是提供电流（拉电流）

        你也可以反过来，将LED灯的负极接到单片机的IO口，正极接到3.3V，然后你配置好IO口默认高电平，当你设置低电平时，外部3.3V相对IO口是高电压，就会有电流从外部流入，导通LED灯，LED灯亮，这就是吸收电流（灌电流）



★重点

驱动能力的强弱，本质是输出端能提供的拉电流大小，或能吸收的灌电流大小 —— 电流越大，驱动能力越强，能带动的负载（如大功率 LED、小型电机）越 “重”。

二、MOS管电路图释

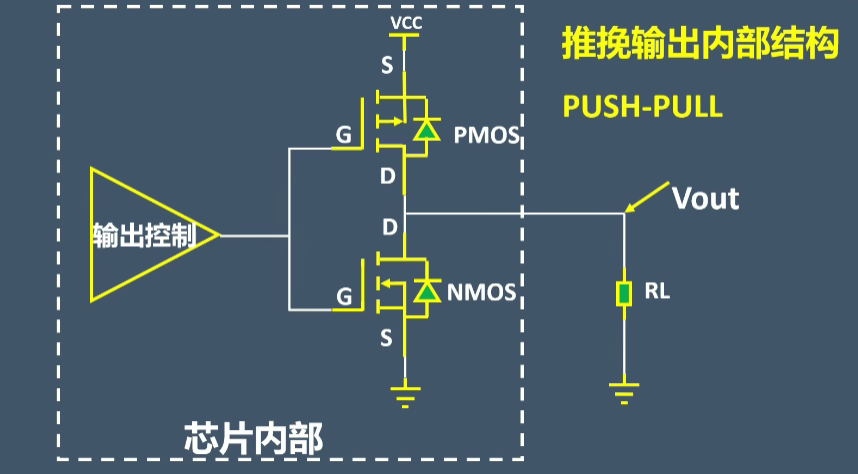

由于开漏输出只有NMOS，而推挽输出有NMOS、PMOS，所以直接用PMOS的图来说明。

推挽输出由1 个 PMOS（P 型 MOS 管）和 1 个 NMOS（N 型 MOS 管）互补组成，核心是 “一上一下” 两个 MOS 管协同工作，输出端为两个 MOS 管漏极的连接点。也就是D极作为负载接入端（开漏输出也是D极负载）。

=========================================================================

Ⅰ.开漏输出电路的接线细节：（P管和N管的S极接的是相反的电源极性）

1.PMOS（上管）：

        源极（S）直接连接电源正极（VCC，如 3.3V、5V）；

        栅极（G）接单片机的 “互补控制信号”（通过内部逻辑反相后得到，确保与 NMOS 的控制信号相反）；

        漏极（D）与 NMOS 的漏极连接，这个连接点就是推挽输出的输出端（OUT）。

2.NMOS（下管）：

        源极（S）直接连接地（GND）；

        栅极（G）接单片机的原始控制信号（与 PMOS 的栅极信号相反）；

        漏极（D）与 PMOS 的漏极连接，共同作为输出端（OUT）。

=========================================================================

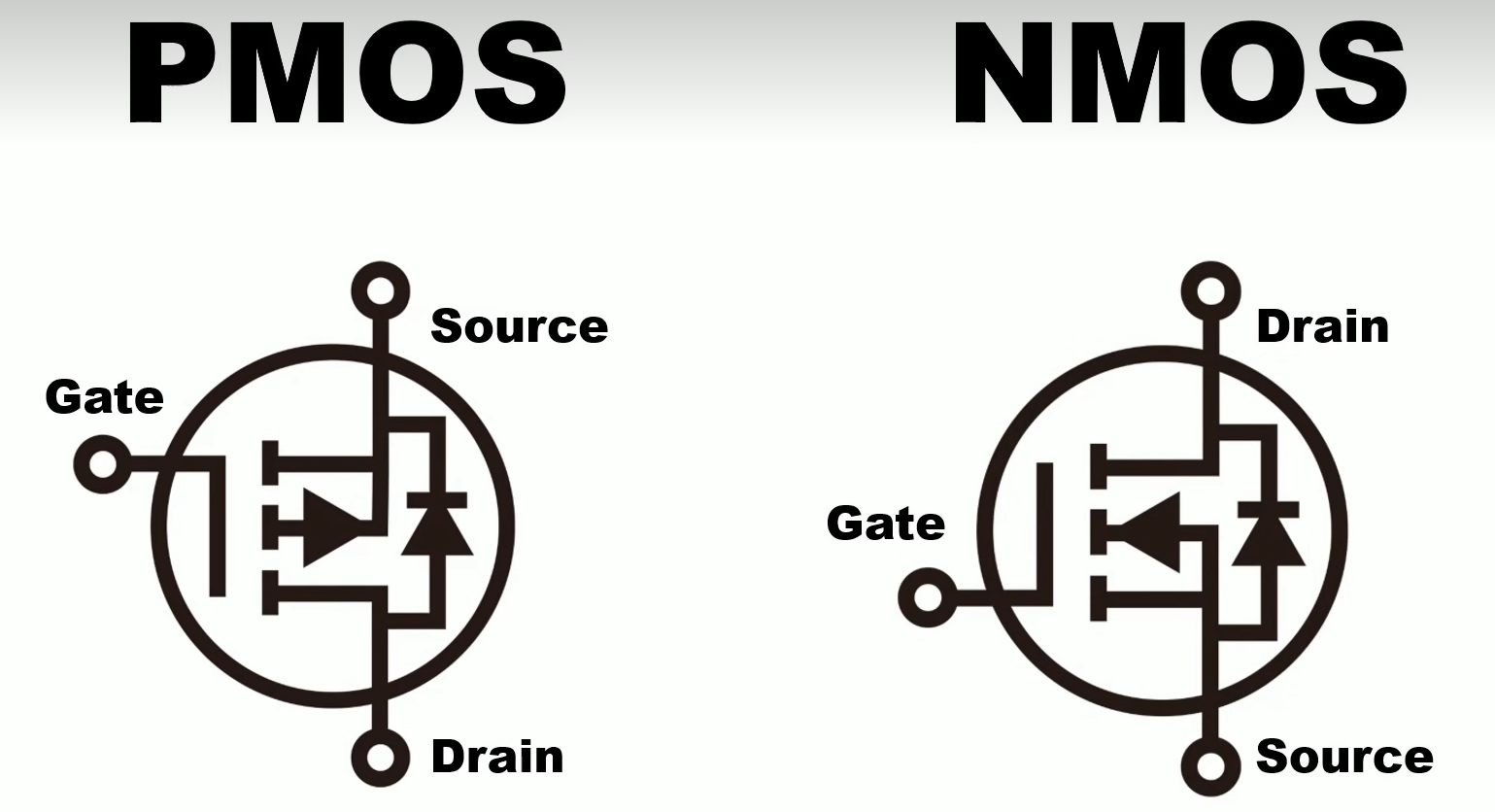

Ⅱ.分别介绍NMOS、PMOS

1.NMOS（N 型 MOS 管）

• 栅极（G）：控制引脚。高电平导通、低电平截止；
• 源极（S）：接 GND（负）
• 漏极（D）：接高电位（如 VCC，正）；
• 输出引脚：漏极（D），导通时输出低电平，截止时输出高电平（需外部上拉）。

2.PMOS（P 型 MOS 管）

• 栅极（G）：控制引脚。低电平导通、高电平截止；
• 源极（S）：接 VCC（正）
• 漏极（D）：接低电位（如负载 / GND，负）；
• 输出引脚：漏极（D），导通时输出高电平，截止时输出低电平（需外部下拉）。

=========================================================================

Ⅲ.总结

1.栅极G都是接控制引脚

2.漏极D都是接入负载

3.PMOS的源极S是VCC，NMOS的源极S是GND

4.PMOS的漏极D是GND，NMOS的漏极D是VCC
