VTK 动画：框架、流程与实现

VTK是一个非常强大的图形处理库，它不仅可以用于科学计算和可视化，还可以用于创建各种有趣的动画。

VTK 动画：框架、流程与实现

参考：https://www.bilibili.com/video/BV1wM411K7wV

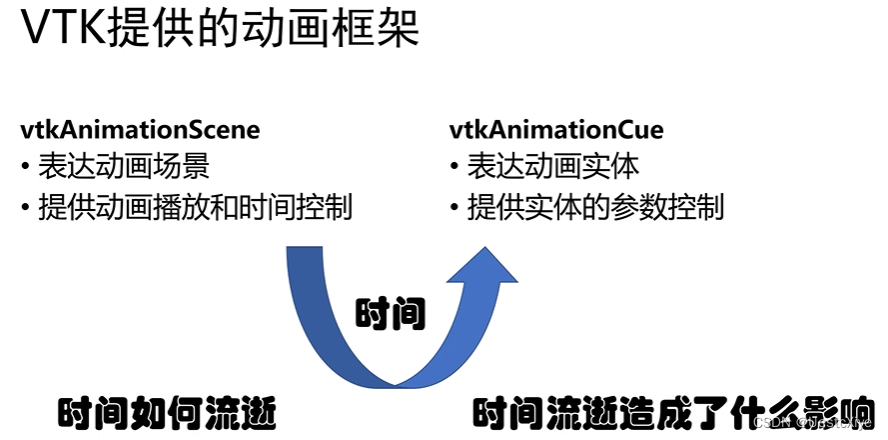

vtkAnimationCue 和 vtkAnimationScene 简介

VTK提供了一个由vtkAnimationCue和vtkAnimationScene等类所组成的框架，支持动画场景的创建和回放。

vtkAnimationScene表示一个场景或者是动画场景的建立。动画场景通常是通过渲染一系列的帧，在渲染每一帧时改变某些可视化参数来建立的。所渲染的每一帧都关联一个动画时间，这个时间用来确定动画中每一帧的位置。基于不同的播放模式，动画时间在动画播放过程中是一个计数不断添加的简单变量。

vtkAnimationCue代表一个随时间变化/动画的实体。vtkAnimationCue实例本身并不知道与动画相关的参数是假设改变的。因此，用户必须从vtkAnimationCue中派生出子类或者使用观察者模式监听事件。来改变动画过程中须要改变的参数。

动画场景中的Cue实体都有一个开始时间（start-time）和结束时间（end-time）。动画回放时，当场景的动画时间是处于所指定的开始时间与结束时间的范围内时，Cue实体就会被激活。Cue实体一旦激活后，它本身会发出vtkCommand::StartAnimationCueEvent事件。而对于动画系列中的每一帧。则发出vtkCommand::AnimationCueTickEvent事件，当动画时间递增至Cue实体的结束时间时，会发出vtkCommand::EndAnimationCueEvent事件。

vtkAnimationScene 类的重要方法

下面列出了类vtkAnimationScene中一些比较重要的方法：

1. SetStartTime()/SetEndTime()：设置动画场景的开始时间和结束时间，它们就是动画回放时的时间范围。
2. SetPlayMode()：用于控制动画回放的模式，也就是动画时间是怎样改变的。有两种模式能够设置：
   • SequenceMode（PLAYMODE_SEQUENCE）：这样的模式下，每帧的动画时间添加(1/framerate)的间隔。直至达到所设置的EndTime。因此。所渲染的总帧数是固定的，与渲染每一帧时所用的时间的长短无关。
   • RealTimeMode（PLAYMODE_REALTIME）：这样的模式下，整个动画的执行时间大约是（EndTime-StartTime）秒，当中第n帧的执行时间是：第n-1帧的执行时间+渲染第n-1帧所用的时间。因此。所渲染的总帧数随着渲染每一帧所用时间的不同而不同。
3. SetFrameRate()：帧率是指单位时间内渲染的帧数。主要用于Sequence模式。
4. AddCue()：将一个vtkAnimationCue实例加入到场景中。
5. RemoveCue()：从场景中移除vtkAnimationCue实例。
6. RemoveAllCue()：从场景中移除所有的vtkAnimationCue实例。
7. SetAnimationTime()：指定某一帧的动画时间。
8. GetAnimationTime()：动画回放时，获取动画的时钟时间。
9. SetLoop()：设为true，动画循环播放。
10. Play()/Stop()：开始/结束动画。

vtkAnimationCue 类的重要方法

下面是vtkAnimationCue类中一些比较重要的方法：

1. SetTimeMode()：TimeMode定义了Cue实体的起始时间和结束时间是怎样指定的，有两种模式可选。
   • Relative（TIMEMODE_RELATIVE）：这样的模式下，动画场景中的Cue实体的时间是相对动画场景的开始时间来指定的。
   • Normalized（TIMEMODE_NORMALIZED）：这样的模式下，Cue实体的开始时间和结束时间的取值范围为[0, 1]，其中0对应动画场景的开始，1对应结束。
2. SetStartTime()/SetEndTime()：这两个方法主要是当Cue实体被激活时，标识动画时间的范围。
   • 当TimeMode取值为TIMEMODE_RELATIVE时，与动画场景的开始和结束时间有同样的单位。
   • 当TimeMode取值为TIMEMODE_NORMALIZED时，Cue实体的开始时间和结束时间的取值范围为[0, 1]，其中0对应动画场景的开始，1对应结束。
3. GetAnimationTime()：用于vtkCommand::AnimationCueTickEvent事件的处理。处理事件时。可用来确定动画场景中的当前帧。其值依赖于TimeMode。
   • 当TimeMode取值为TIMEMODE_RELATIVE时，其值是Cue实体激活后的时间单位的倍数。
   • 当TimeMode取值为TIMEMODE_NORMALIZED时，Cue实体的开始时间和结束时间的取值范围为[0, 1]，其中0对应动画场景的开始，1对应结束。
4. GetClockTime()：该方法与vtkAnimationScene::GetAnimationTime()中的动画时钟时间相似，仅当处理vtkCommand::AnimationCueTickEvent事件时才有效。
5. TickInternal (double currenttime, double deltatime, double clocktime)：正如前面所提的。我们能够派生一个vtkAnimationCue子类来取代编写处理动画事件的函数。子类派生时，必须要重载该函数。当中该函数的参数分别相应GetAnimationTime()，GetDeltaTime()和GetClockTime()的返回值。
6. StartCueInternal()/EndCueInternal()：这两个方法可在子类中重载，主要做一些创建、清除等工作以及动画回放时控制Cue实体的开始和结束。用户也能够加入事件观察者，通过监听vtkCommand::StartAnimationCueEvent和vtkCommand::EndAnimationCueEvent事件来实现相似的功能。

VTK 动画的基本流程

1. 公有继承 vtkAnimationCue 实现一个自己的 vtkAnimationCue 子类，实现动画功能
2. 创建一个 vtkAnimationScene 渲染场景
3. 创建一个或多个 vtkAnimationCue 自定义子类实例，对于类中需要操作的对象进行赋值
4. 添加动画实例到动画场景中：scene->AddCue(cue)
5. 开始动画：scene->Play()
6. 结束动画：scene->Stop()

实例：一个简单的 VTK 动画演示程序

VTK 对象都是通过内部定义静态函数 New() 来生成，用 Delete() 方法删除，因此构造函数、析构函数都要定义为 protected 类型，而对与赋值运算符和拷贝构造函数定义为 private 类型，只做声明不用实现。

两个宏：

vtkTypeMacro 是 VTK 的一个父子继承类型宏，用来追踪父子关系。借助该宏，不需要重新实现 vtkAnimationCue 的基本函数（虚函数）。

vtkStandardNewMacro 是 VTK 的一个宏，作用是定义一个通用的 New() 函数，使用时需要将实际的类名传递给它，确保你创建的对象是实际类的实例，而不是基类的实例。

完整程序：

#include <vtkSmartPointer.h>
#include <vtkRenderWindow.h>
#include <vtkRenderer.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkInteractorStyleTrackballCamera.h>
#include <vtkSphereSource.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkProperty.h>

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);

#include <vtkAnimationScene.h>
#include <vtkAnimationCue.h>

class vtkCustomAnimationCue : public vtkAnimationCue
{
protected:
	vtkCustomAnimationCue() : RenWin(nullptr), Sphere(nullptr) {}
	virtual void TickInternal(double currenttime, double deltatime, double clocktime)
	{
		double new_st = currenttime * 180;
		this->Sphere->SetStartTheta(new_st);
		this->RenWin->Render();
	}

public:
	static vtkCustomAnimationCue* New();
	vtkTypeMacro(vtkCustomAnimationCue, vtkAnimationCue);
	vtkRenderWindow* RenWin;
	vtkSphereSource* Sphere;
};
vtkStandardNewMacro(vtkCustomAnimationCue);

int main()
{
	// 新建一个 Source 数据源对象
	vtkSmartPointer<vtkSphereSource> sphere = nullptr;
	sphere = vtkSmartPointer<vtkSphereSource>::New();
	// 设置属性
	sphere->SetPhiResolution(30); // 设置纬度方向上的点数，默认值为 8
	sphere->SetThetaResolution(30); // 设置经度方向上的点数，默认值为 8
	// 新建一个 Mapper 映射器对象
	vtkSmartPointer<vtkPolyDataMapper> sphereMapper = nullptr;
	sphereMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	// 接受 cylinder 的输出，将数据映射为几何元素
	sphereMapper->SetInputConnection(sphere->GetOutputPort());
	// 新建一个 Actor 演示对象
	vtkSmartPointer<vtkActor> sphereActor = nullptr;
	sphereActor = vtkSmartPointer<vtkActor>::New();
	// vtkActor 派生自 vtkProp 类，渲染场景中数据的可视化表达是通过 vtkProp 的子类负责的
	// vtkProp 子类负责确定渲染场景中对象的位置、大小和方向信息
	sphereActor->SetMapper(sphereMapper);
	sphereActor->GetProperty()->SetColor(0.0, 0.0, 1.0);
	// 创建一个 Renderer 渲染器对象，负责管理场景的渲染过程
	vtkSmartPointer<vtkRenderer> renderer = nullptr;
	renderer = vtkSmartPointer<vtkRenderer>::New();
	// 添加 vtkProp 类型的对象到渲染场景中
	renderer->AddActor(sphereActor);
	// 设置渲染场景的背景颜色
	renderer->SetBackground(1.0, 1.0, 1.0); // R、G、B，全 0 为黑色，全 1 为白色
	// 创建一个 Window 窗口对象，负责本地计算机系统中窗口创建和渲染过程管理
	vtkSmartPointer<vtkRenderWindow> window = nullptr;
	window = vtkSmartPointer<vtkRenderWindow>::New();
	window->AddRenderer(renderer);
	window->SetSize(640, 480); // 设置窗口大小
	window->Render();
	window->SetWindowName("Sphere");

	/*
	// 新建一个 Interactor 交互器对象，提供平台独立的响应鼠标、键盘和时钟事件的交互机制
	vtkSmartPointer<vtkRenderWindowInteractor> interactor = nullptr;
	interactor = vtkSmartPointer<vtkRenderWindowInteractor>::New();
	// 设置渲染窗口，消息是通过渲染窗口捕获到的，所以必须要给交互器对象设置渲染窗口
	interactor->SetRenderWindow(window);
	// 新建一个交互器样式对象，该样式下，用户通过控制相机对物体作旋转、放大、缩小等操作
	vtkSmartPointer<vtkInteractorStyleTrackballCamera> style = nullptr;
	style = vtkSmartPointer<vtkInteractorStyleTrackballCamera>::New();
	// 定义交互器样式，默认的交互样式为 vtkInteractorStyleSwitch
	interactor->SetInteractorStyle(style);

	interactor->Initialize();
	interactor->Start();
	*/

	vtkAnimationScene* scene = vtkAnimationScene::New(); // 创建动画场景
	//scene->SetModeToRealTime(); // 设置实时播放模式
	scene->SetModeToSequence(); // 设置顺序播放模式
	scene->SetFrameRate(30); // 设置帧率，单位时间内渲染的帧数
	scene->SetStartTime(0); // 动画开始时间
	scene->SetEndTime(60); // 动画结束时间

	vtkCustomAnimationCue* cue = vtkCustomAnimationCue::New(); // 创建动画实例
	// 对于类中需要操作的对象进行赋值
	cue->Sphere = sphere;
	cue->RenWin = window;
	cue->SetTimeModeToNormalized(); // 按照场景时间标准化实例的动画时间，0 对应动画场景的开始，1 对应结束
	cue->SetStartTime(.0);
	cue->SetEndTime(1.0);

	scene->AddCue(cue); // 添加动画实例到动画场景中
	//scene->SetLoop(1); // 设置循环播放模式
	scene->Play(); // 动画场景开始播放
	scene->Stop(); // 结束播放

	// 使用了智能指针，不需要手动释放内存
	//style->Delete();
	//interactor->Delete();
	//window->Delete();
	//renderer->Delete();
	//cylinderActor->Delete();
	//cylinderMapper->Delete();
	//cylinder->Delete();
	scene->Delete();
	cue->Delete();

	return EXIT_SUCCESS;
}

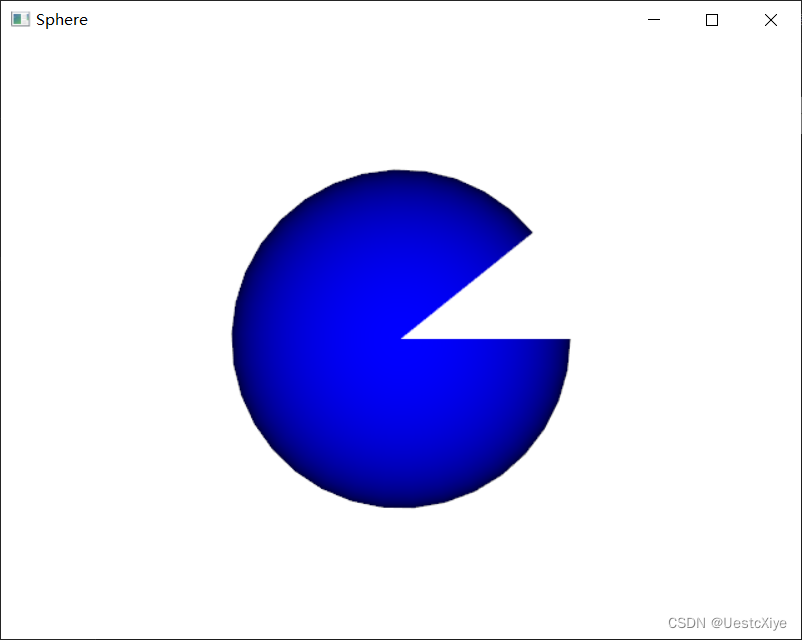

运行结果：

球的开口从0增大到180度，动画结束。
