[数据结构] 图解线索树的后继查找，遍历

可以把 左根右 这个顺序先写出来，把他们按照二叉树的形式排列
然后就会涉及到不同的 左根右，这个时候因为是在画理解图嘛，所以可以把上一次的 左根右 中的左右结点作为下一次的根，这样就可以写两层 左根右，同时可以方便地辨识出它们之间的逻辑关系
然后我用单横线箭头表示访问的顺序，这同时其实就是后继的顺序；双横线箭头表示遍历函数进栈或者退栈，总之就不是访问，是找要访问的节点的顺序，这样写方便理解遍历的顺序

在这个图中，“根”字样的节点才是要研究的节点，也就是要寻找后继的节点。为什么其他字样不是呢？其实是一样的，其实都可以作为新一回合的 根。

看中序线索树的图，我现在要知道第一层的 根 的后继，那么其实我就是要知道，我访问了这个 根 之后，接下来我要访问谁，那么我接下来要看第一层的 右，然后接下来就是我这个文章的重点，就是我把这个第一层的 右 视为第二层的 根，写了个等号，然后箭头画下来，从第一层的 右 指向 第二层的 左，这代表着从第一层的 右 接下来要找第二层的 左，看看它能不能访问。假设到了第三层了，没有左节点了，那么就停了，那么一个单横线箭头从第三层的 左 指向 第三层的 根，表示先访问第三层的 左 再访问 第三层的根……后序线索树的那个也可以使用双横线箭头直接从第一层的 左 指向第二层的 左，嗯，其实我画图标准是没统一的，比如层数啊，结点布置啊啥的hhh反正大概就是这么个意思

总之，哎，看图，只看 根，就知道怎么找后继了

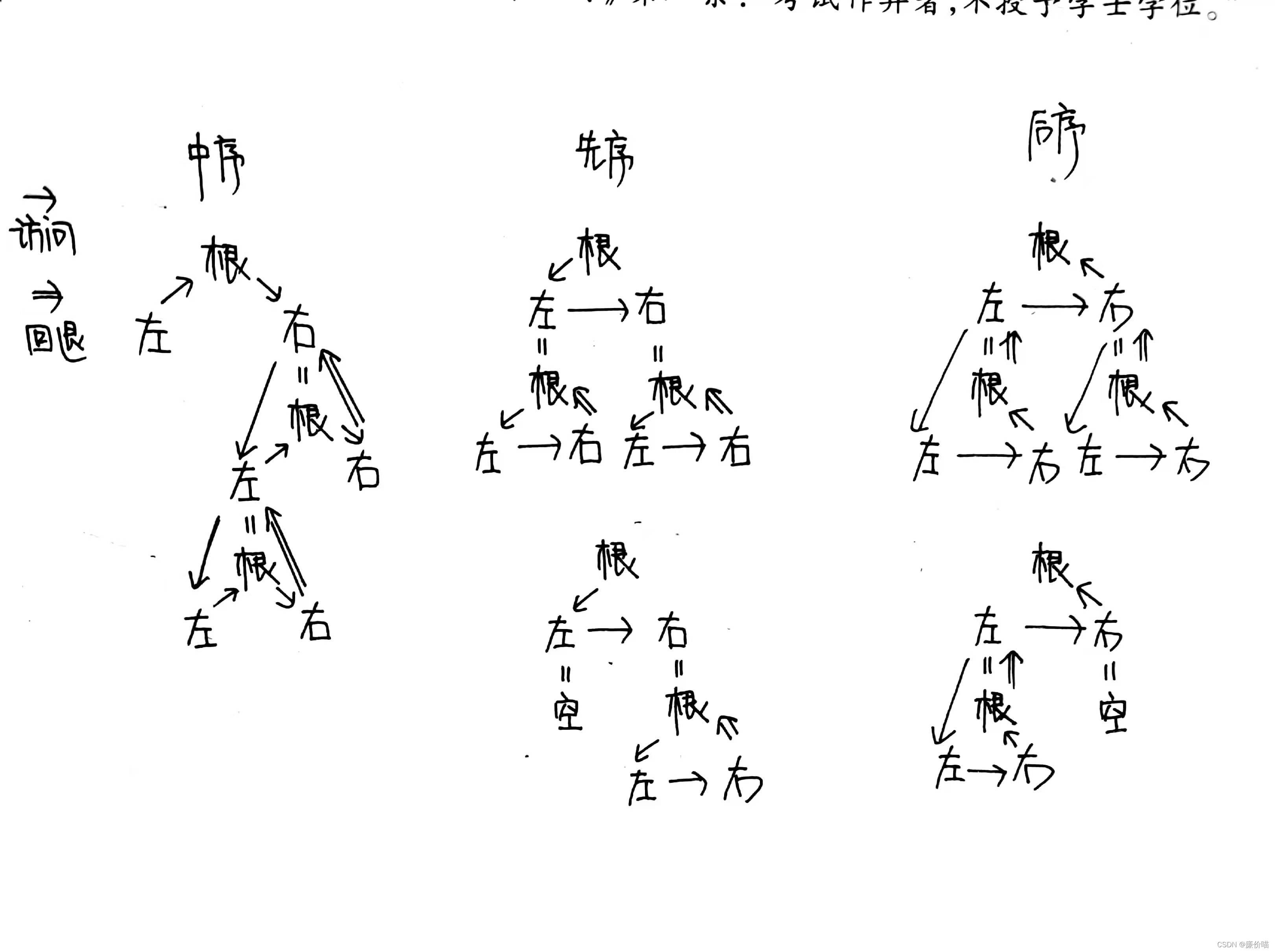

作图标准稍微统一一点的

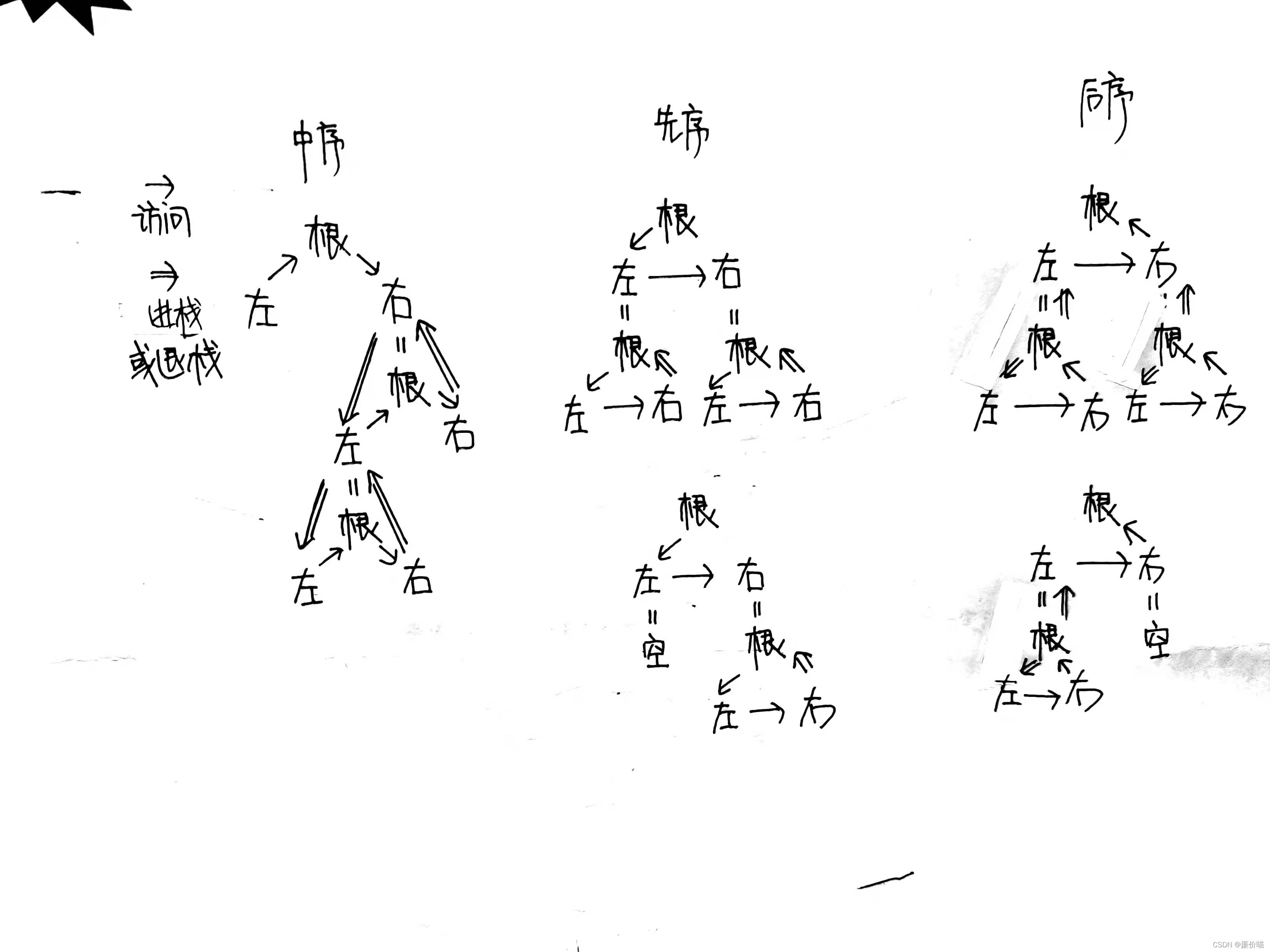

作图标准稍微不统一一点的

知道了怎么找线索树的后继之后，就能够遍历线索树了

遍历线索树的方法：

1.先使用先序/中序/后序遍历找到二叉树的第一个访问的节点，这个节点就是遍历线索树要访问的第一个节点
2.从第一个节点开始，如果 rtag == 1，说明右链域直接指向后继；否则需要根据后继规律寻找后继

---

以前写过关于线索树的
当时其实没有一定要学懂，所以其实学了一知半解
https://blog.youkuaiyun.com/PriceCheap/article/details/120754437

现在看了王道……嗯……王道里面也没有详细讲
这个文章就是自己在重新推导的时候找到了以前的思路，然后完善了一些hhh
