负性光刻胶用聚乙烯醇肉桂酸酯

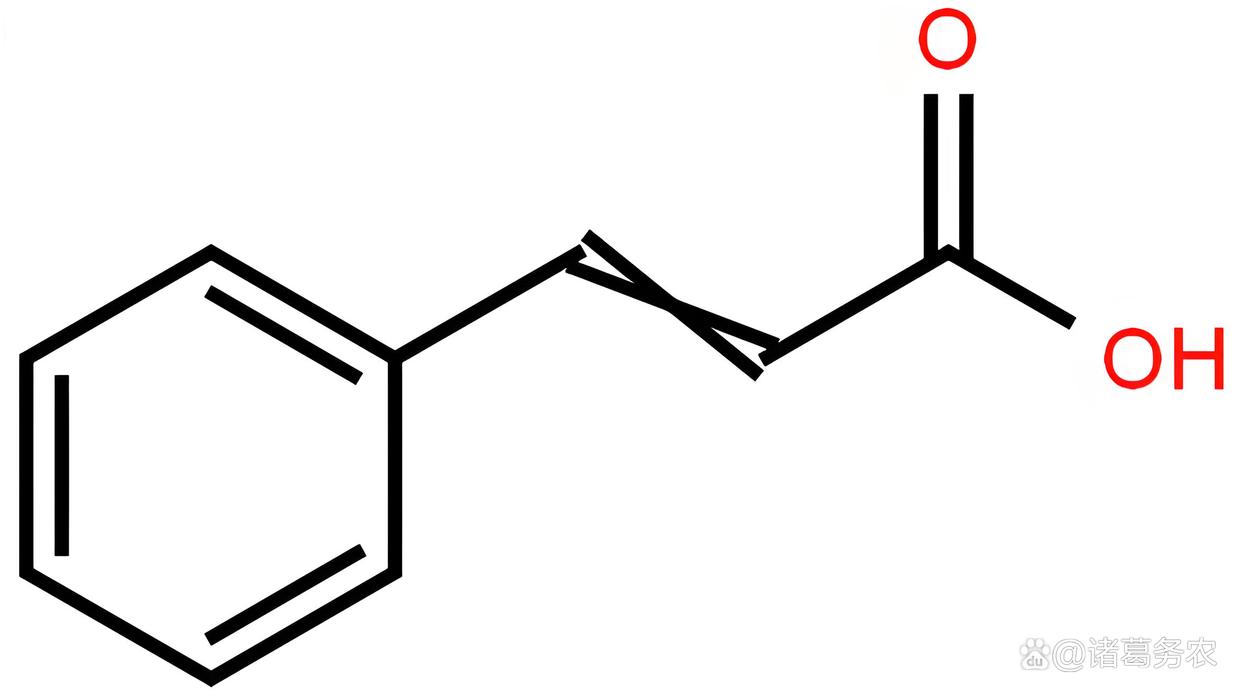

聚乙烯醇肉桂酸酯（PVCi）分子结构式

引言：

负性光刻胶用聚乙烯醇肉桂酸酯（PVCi）是历史上第一个被成功商用化的光刻胶，也是经典负性光刻胶的典型代表。它奠定了光刻技术的基础，虽然其在先进集成电路制造中已被更先进的化学放大胶所取代，但在一些特定领域（如分立器件、LCD显示、微机械加工）仍有应用，且其光化学交联原理具有重要的历史和研究价值。

一、 原料与配方

（一）核心原料：

1. 聚乙烯醇（PVA）：

要求： 并非所有PVA都适用。需要采用高纯度、高水解度（通常 >98%） 的PVA。残留的醋酸根基团会占用酯化试剂，降低最终产品的感光基团（肉桂酰基）取代度，影响光敏性。分子量分布应较窄，以确保批次间的一致性和成膜均匀性。

作用： 作为聚合物骨架，提供成膜性、机械强度和与基底的附着力。

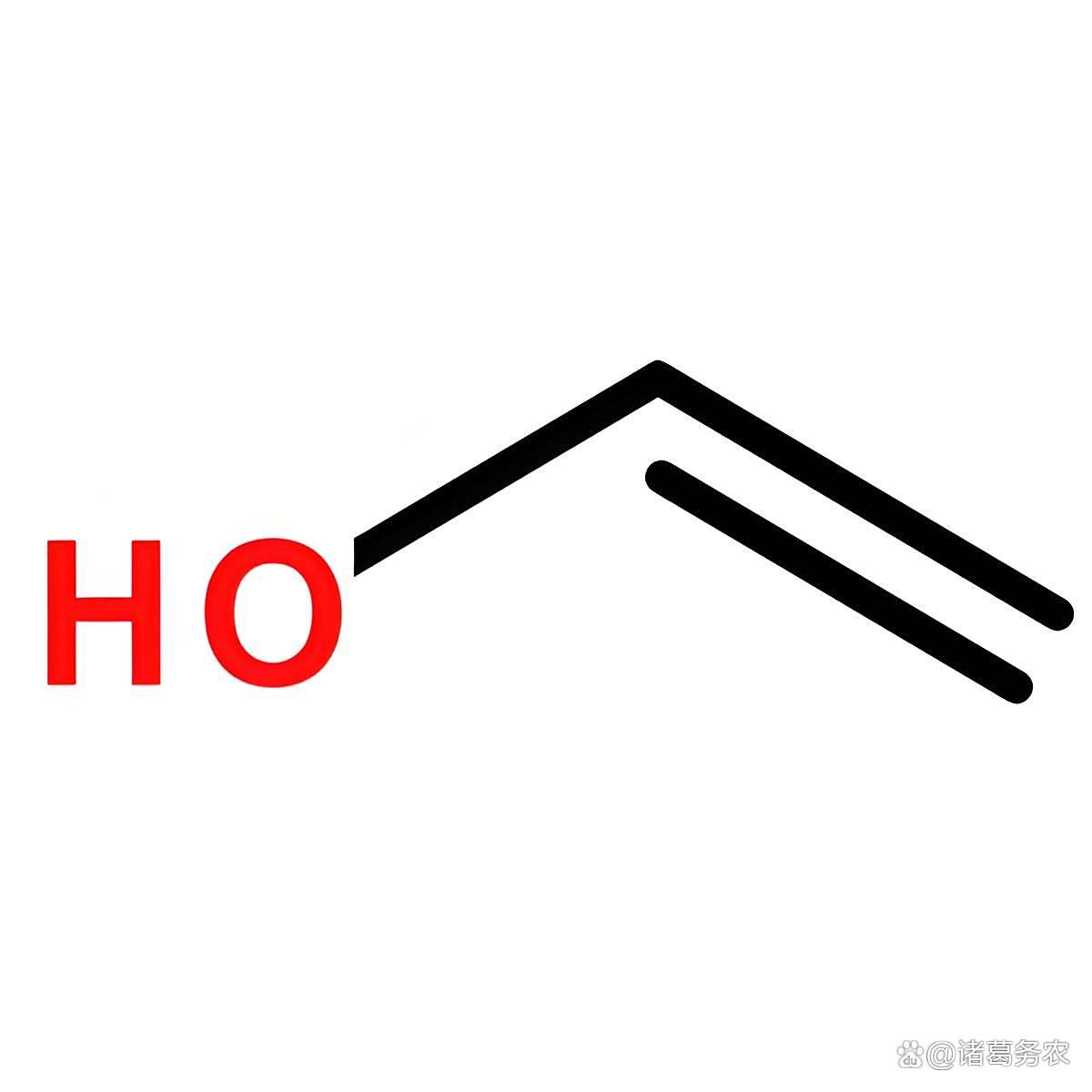

聚乙烯醇单体分子结构

2. 肉桂酰氯（Cinnamoyl Chloride）：

要求： 极高的化学纯度，避免任何水分（会水解失效）和杂质。通常需要在避光、低温、惰性气氛（如N₂）下储存和操作。

作用： 作为酯化试剂，将光敏性的肉桂酰基团接枝到PVA骨架上。

3. 催化剂：

吡啶（Pyridine）： 最常用的催化剂和酸吸收剂。它既能催化酯化反应，又能与反应副产物HCl结合，生成吡啶盐酸盐，推动反应正向进行。

替代品： 三乙胺或其他有机碱，但吡啶因其综合效果最佳而最常用。

4. 溶剂：

反应溶剂： 需要能同时溶解PVA和肉桂酰氯，且不与它们反应。吡啶本身既是催化剂也是溶剂。有时会与其他溶剂（如二氧六环）混合使用以提高溶解性。

光刻胶配方溶剂： 用于溶解最终PVCi树脂并配制光刻胶液。常用乙二醇单乙醚醋酸酯（Cellosolve Acetate）、环己酮等。它们需具有适当的挥发度以形成良好膜层，并且与光刻胶其他添加剂相容。

（二）光刻胶配方（典型）：

一个完整的负性光刻胶配方除了PVCi树脂外，还包括：

感光树脂（PVCi）： 10-15% （重量比） - 核心功能材料。

溶剂： 85-90% - 调节粘度，控制胶膜厚度。

增感剂（Sensitizer）： 1-5% - 至关重要。纯PVCi感光波长在~320nm附近，灵敏度低。加入增感剂（如米氏酮（Michler‘s Ketone）、5-硝基苊（5-Nitroacenaphthene））可将感光范围扩展至365nm（i-line）甚至更長，显著提高光反应量子效率（灵敏度）。

添加剂： 微量。如流平剂（改善成膜）、染料（减少驻波效应）、稳定剂等。

二、 合成方法与合成工艺流程

1. 合成方法：Schotten-Baumann 酯化反应

该反应是酰氯与醇在碱（如吡啶）存在下的经典酯化反应，条件温和，适用于对酸敏感的物质。反应方程式：

[CH₂-CH(OH)]ₙ + n C₆H₅-CH=CH-COCl -> [CH₂-CH(OCO-CH=CH-C₆H₅)]ₙ + n HCl

(聚乙烯醇) + (肉桂酰氯) -> (聚乙烯醇肉桂酸酯) + (氯化氢)

2. 合成工艺流程（批次式）：

步骤 1: 准备与投料

在干燥、避光的反应釜中，投入精确定量的PVA粉末和吡啶溶剂。在搅拌和惰性气体（N₂）保护下，缓慢加热至预定温度（如60-80°C），使PVA完全溶解，形成均相溶液。将反应体系冷却至室温或更低（如0-10°C），以控制后续酯化反应的剧烈放热。

步骤 2: 酯化反应

将精确计量的肉桂酰氯溶解在少量吡啶或惰性溶剂中，置于恒压滴液漏斗。缓慢地、逐滴地将肉桂酰氯溶液加入冷却的PVA溶液中，同时剧烈搅拌并持续通N₂排除空气和水分。滴加过程中，温度需严格控制（通常保持在10°C以下），防止局部过热导致副反应（酰氯水解、肉桂酰基聚合）。 滴加完毕后，缓慢升温至室温并继续反应数小时，使反应尽可能完全。

步骤 3: 沉淀与纯化

将反应后的粘稠液体缓慢倒入大量非溶剂（如甲醇/水混合液、石油醚）中。PVCi树脂以纤维状或絮状沉淀析出，而吡啶盐酸盐、未反应的原料及副产物则溶于水中。通过过滤或离心分离得到粗产品。

步骤 4: 洗涤与干燥

用大量的非溶剂（如甲醇）多次洗涤沉淀，直至洗涤液呈中性（无吡啶和HCl），并用硝酸银溶液检测无氯离子（Cl⁻）。将洗净的固体产物置于真空烘箱中，在避光、低温（40-50°C） 条件下充分干燥，得到淡黄色至棕黄色的固态PVCi树脂。

步骤 5: 溶解与过滤（配胶）

将干燥后的PVCi树脂与增感剂、其他添加剂一同溶解在光刻胶溶剂（如乙二醇单乙醚醋酸酯）中。使用亚微米级（如0.1-0.2 μm）的聚四氟乙烯（PTFE）或尼龙滤膜进行多次过滤，去除微尘和凝胶颗粒，得到超净、均一的光刻胶液。包装于避光、洁净的容器中。

三、 核心工艺条件参数和质量控制

1. 核心工艺条件参数：

反应温度： 滴加阶段 <10°C，后续反应阶段 20-30°C。温度是控制副反应和取代均匀性的关键。

物料摩尔比（肉桂酰氯 : PVA羟基）： 通常为 0.8 : 1 至 1.2 : 1。比例过低，取代度不足，感光度差；比例过高，浪费原料且可能引起交联副反应。

滴加速率： 必须缓慢，通常持续1-2小时以上，确保热量及时散出，反应体系均匀。

搅拌效率： 高强度、均匀的搅拌是保证传质传热、防止局部浓度过高的必要条件。

气氛保护： 全程N₂保护，隔绝O₂和H₂O。

干燥条件： 真空、低温（<50°C）、避光。防止热致交联和降解。

2. 质量控制（QC）指标：

取代度（Degree of Substitution, DS）： 最关键指标。指PVA链上羟基被肉桂酰基取代的百分比。通过元素分析（测氯含量） 或 ¹H-NMR（核磁共振氢谱） 测定。理想的DS应在80%以上。DS直接影响感光速度和最终胶膜的耐蚀刻性。

分子量及其分布： 使用凝胶渗透色谱（GPC） 测定。分子量影响胶液粘度和成膜性能。分布越窄，性能越一致。

固有粘度（Inherent Viscosity）： 间接反映分子量，是控制胶液浓度的关键参数。

灰分（Ash Content）： 灼烧后残留的无机物含量，需极低（<10 ppm），代表金属杂质含量，影响电性能。

水分含量： 必须极低（<0.5%），水分会导致配胶时产生凝胶颗粒。

感光性能测试： 通过紫外光谱（UV-Vis） 检查吸收峰位置和强度，并通过步进曝光测试测定其灵敏度（Dose to clear, E₀) 和对比度（γ值）。

四、 在光刻胶中使用对其性能参数要求

作为负性光刻胶，PVCi需满足以下苛刻的性能要求：

1. 高感光度（High Photosensitivity）：

在标准紫外光源（如汞灯的g-line 436nm 或 i-line 365nm）照射下，能快速发生交联反应。这依赖于高DS值和高效增感剂的使用。

2. 高分辨率（High Resolution）：

能够清晰复制掩膜版上的微细图形。PVCi的分辨率通常极限在2-3 μm左右。其分辨率受限于显影时的溶胀现象（负胶的通病）。

3. 高对比度（High Contrast）：

对比度（γ值）高意味着曝光区与非曝光区的溶解速率差异极大，从而形成陡直的图形侧壁。高DS和窄分子量分布有助于提高对比度。

4. 良好的抗蚀刻性（Good Etch Resistance）：

交联后的胶膜必须能承受后续的湿法或干法蚀刻工艺（如氢氟酸、磷酸、等离子体），保护其下方的基底材料。

5. 优异的粘附性（Excellent Adhesion）：

与各种基底（硅片、SiO₂、金属等）必须有强粘附力，在显影和蚀刻过程中不发生剥离。

6. 良好的成膜性（Good Film Forming Quality）：

胶膜必须厚度均匀、无缺陷（如针孔、条痕）、无杂质，并且具有适当的机械强度。

7. 宽工艺窗口（Broad Process Latitude）：

对曝光量、显影时间、烘烤温度等工艺参数的变化不敏感，易于大规模生产控制。

8. 长 shelf-life：

在储存期间性能稳定，不发生自交联或降解。

五、 关键生产与检测设备

1. 生产设备：

合成反应器： 带夹套的玻璃或不锈钢反应釜（避光或可遮光），配有低温恒温循环装置（控制夹套温度）、高效搅拌器、滴液漏斗、氮气进口/出口、冷凝回流管。

沉淀与纯化设备： 大型沉淀槽、离心机或抽滤装置。

干燥设备： 真空干燥烘箱（避光）。

配胶设备： 大型搅拌釜、高精度过滤器（膜过滤系统）。

环境控制： 整个生产区域应在洁净室中进行，控制颗粒污染。

2. 检测与分析设备：

1）质量控制（QC）：

GPC (Gel Permeation Chromatography)： 分析分子量及分布。

NMR (Nuclear Magnetic Resonance)： 精确测定取代度（DS）。

FTIR (Fourier-Transform Infrared Spectroscopy)： 快速定性鉴定官能团（肉桂酰基C=O, C=C特征峰）。

UV-Vis Spectrophotometer： 分析感光特性、增感效果。

Karl Fischer Titrator： 精确测量微量水分。

ICP-MS (Inductively Coupled Plasma Mass Spectrometry)： 检测痕量金属杂质。

2）光刻性能评估（Application Testing）：

旋涂机（Spin Coater）： 在硅片上涂胶。

热板（Hot Plate）/烘箱（Oven）： 进行前/后烘。

掩膜对准曝光机（Mask Aligner）： 进行图形化曝光。

显影机（Developer）： 进行显影。

显微镜（Microscope）： 普通光学显微镜检查图形缺陷。

轮廓仪（Profilometer）/原子力显微镜（AFM）： 测量胶膜厚度和图形形貌。

扫描电子显微镜（SEM）： 高分辨率观察图形侧壁形状和分辨率极限。

结语

聚乙烯醇肉桂酸酯（PVCi）作为负性光刻胶的典范，其制备是一个精密的多步骤有机合成过程，涉及严格的工艺控制和无缝的质量管理体系。其核心在于通过Schotten-Baumann反应将光敏基团高效、均匀地接枝到PVA骨架上。虽然其在先进制程中让位于性能更卓越的化学放大胶，但对其深入理解仍具有重要的科学和工程价值，体现了光刻胶技术中化学、材料科学与工艺工程的完美融合。
