探地雷达（GPR）的 C-scan （三维图）的绘制

探地雷达（GPR）的 C-scan （三维图）的绘制

作为一个初学者，看到教科书上探地雷达 C-scan 图绘制的比较高级，很好看，看起来也比二维图直观。因此，本文分享一下我绘制 C-scan 图的方法。

一、C-scan 图

首先展示一下我做出的结果（模仿教科书中绘制的，数据来源于 gprmax 软件正演）。注意 z 轴是采样率，乘以采样时间 dt 才等于时间。

上面的是灰度图，把它变为彩色图为

换成红（高值）、蓝（低值）显示的图

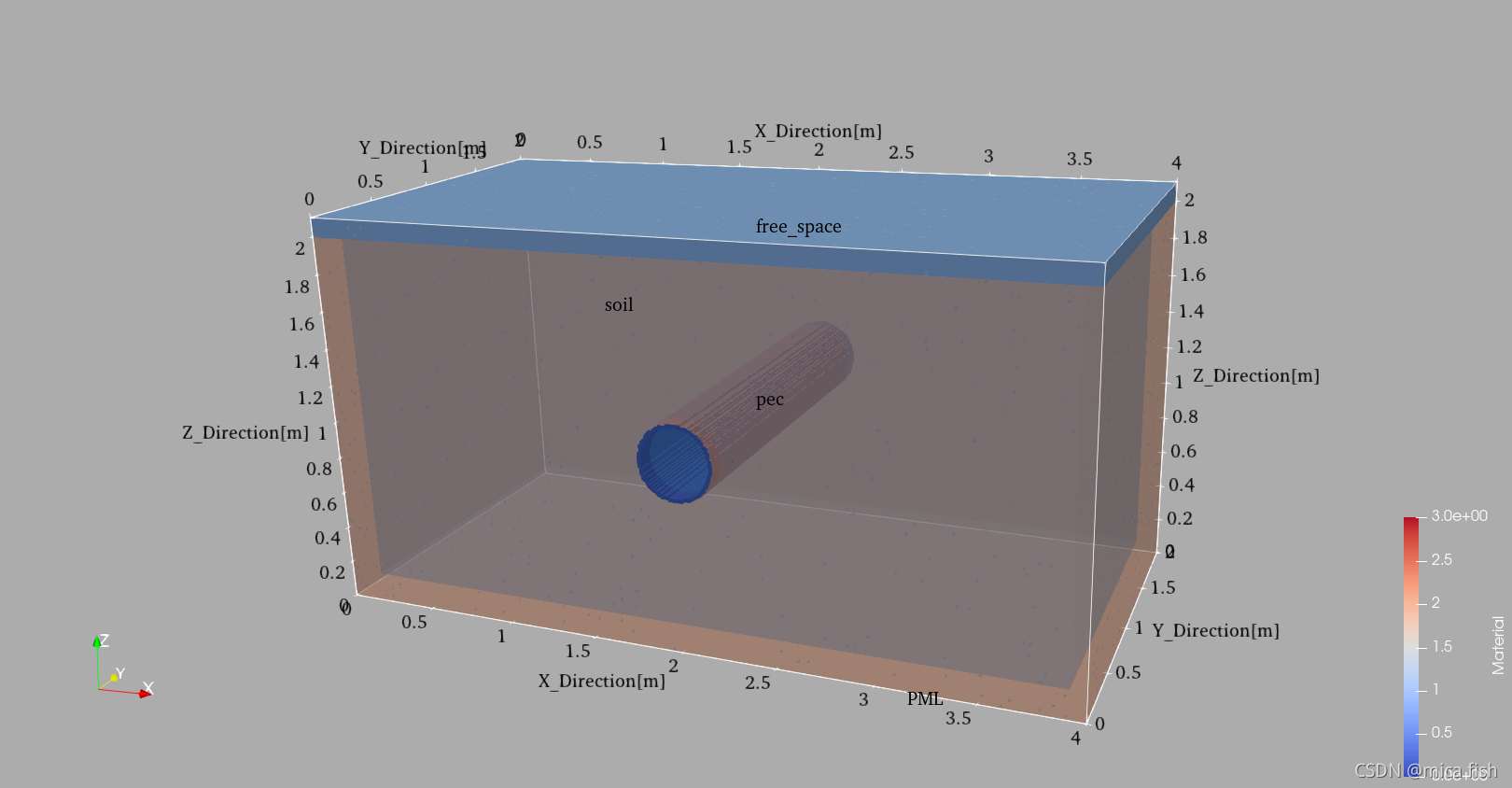

模型图大致（这里放的模型与上面的模型是不一样的）是这样的，用 paraview 直接绘制，在 in 文件中用#geometryview命令生成vti文件，即可绘制。

二、解析

主要是利用 Matlab 中三维数组来进行绘制，需要熟练掌握 matlab 中三维数组及编号方式，在我的博客中说明过这个问题。

三、MATLAB代码分享

close all
clear
clc


% tic
%
% 绘制探地雷达C-scan图
% 作者：micafish
% 时间：2021年10月12日
% 地点：

% 读取文件夹中的文件名
pa
