Creed —— 装备系统

目录

一，创建装备所需资产

二，拾取装备

三，创建装备相关UI

WB_Equipment_MainUI 主装备界面

WB_EquipableSlot 已装备插槽

​​​​​​​WB_ItemSlot 装备列表中的插槽​​​​​​​

四，设置主界面玩家角色视口

---

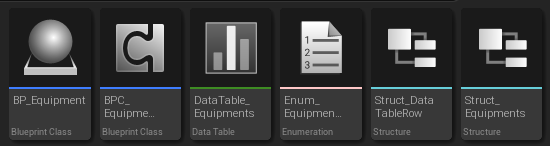

一，创建装备所需资产

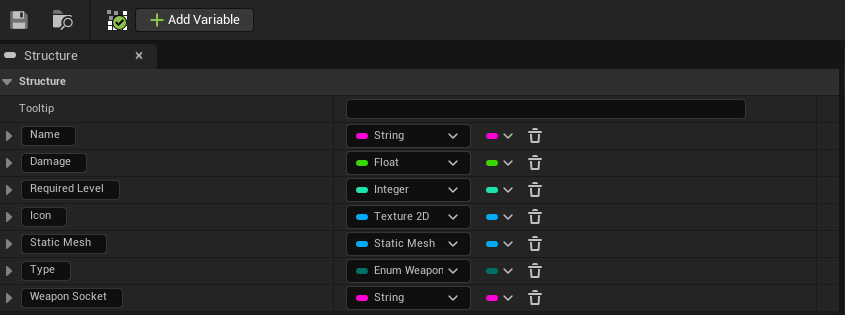

创建描述装备的数据结构Struct_Equipments；

• 创建描述装备类型的枚举Enum_Equipment_Types；

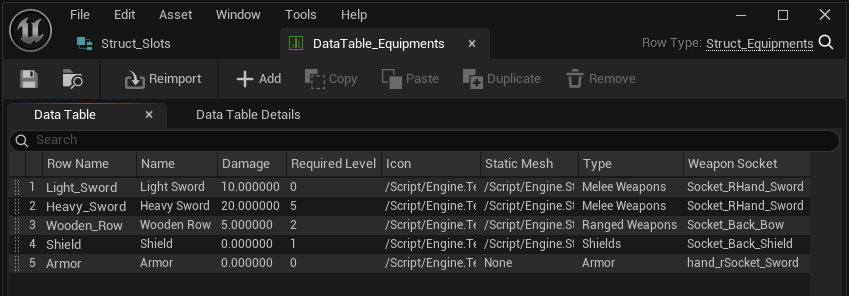

创建存储不同类型装备的数据表DataTable_Equipments；

• 即存储Struct_Equipments；

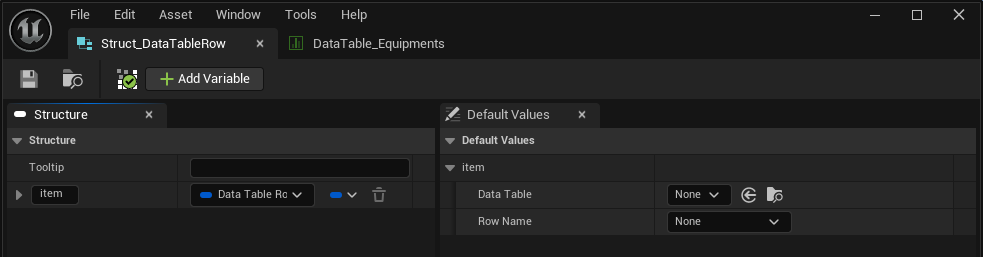

创建一数据结构Struct_DataTableRow，其中元素是用于获取数据表某行数据；

• 获取数据表某行数据的数据类型为Data Table Row Handle；

创建表示某个装备的蓝图BP_Equipment；

• 创建变量ItemData，类型为Struct_DataTableRow；
• 创建StaticMesh组件；

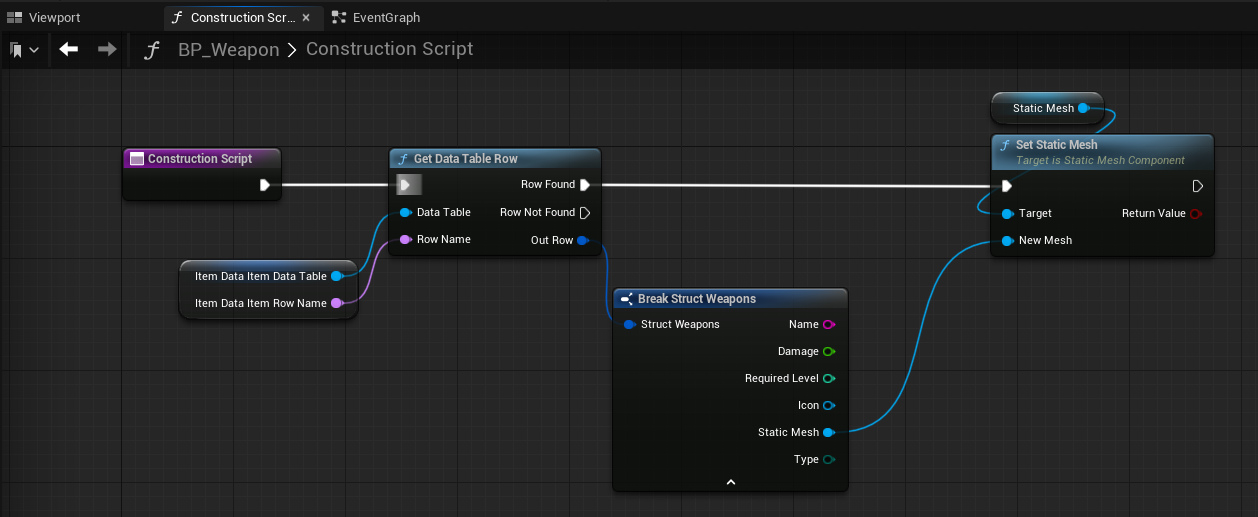

  • 在构造脚本内，根据ItemData指定StaticMesh具体的内容；

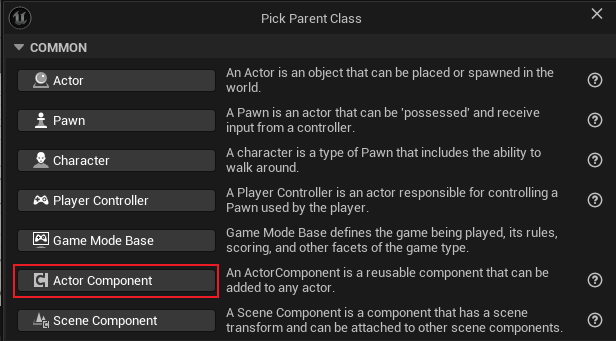

 创建用于装备系统的组件BPC_EquipmentSysstem；



二，拾取装备

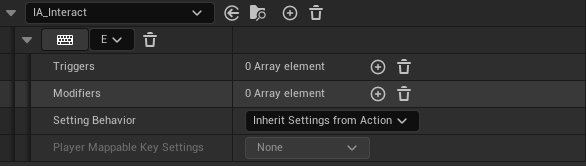

创建用于交互的输入动作IA_Interact，并设置具体按键；

• 如拾取场景内的武器；



创建添加装备的变量和函数

• 创建用于存储已有的装备数组变量MyEquipments，类型为Struct_DataTableRow；

• 创建用于添加装备的函数Add Equipment；

具体拾取逻辑

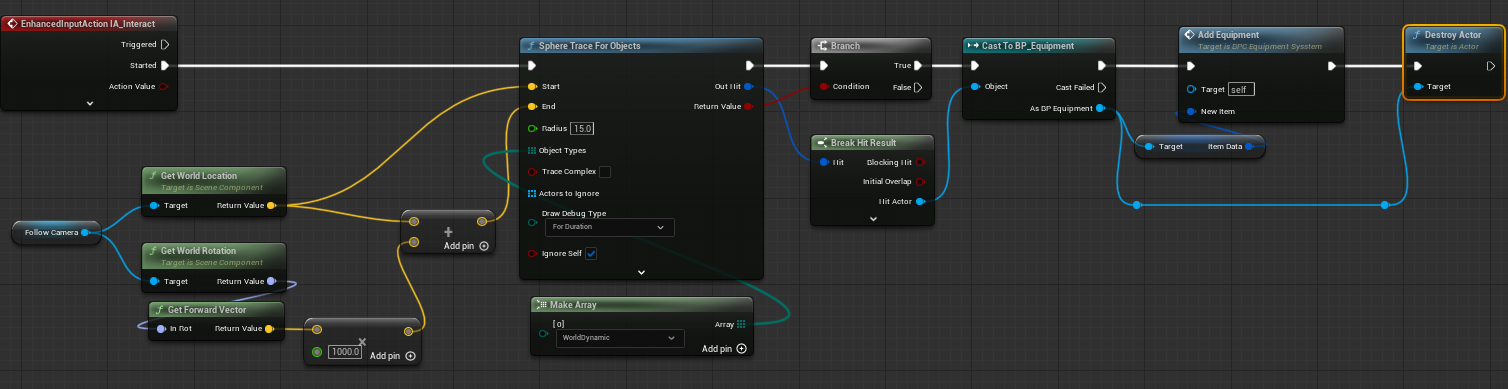

        输入动作后，从follow camera球型追踪，如击中的是BP_Equipment，则拾取（添加到变量MyEquipments，并销毁BP_Equipment）；

三，创建装备相关UI

创建输入动作IA_Menu，并设置具体按键；



创建相关Widget

• WB_Equipment_MainUI，主装备界面；
• WB_EquipableSlot，已装备给角色的插槽；
  • 点击该插槽可显示已有装备的列表；
• WB_ItemSlot，显示在装备列表中具体每个装备的插槽；
  • 点击该插槽将该装备显示在WB_EquipableSlot，并装备给角色；

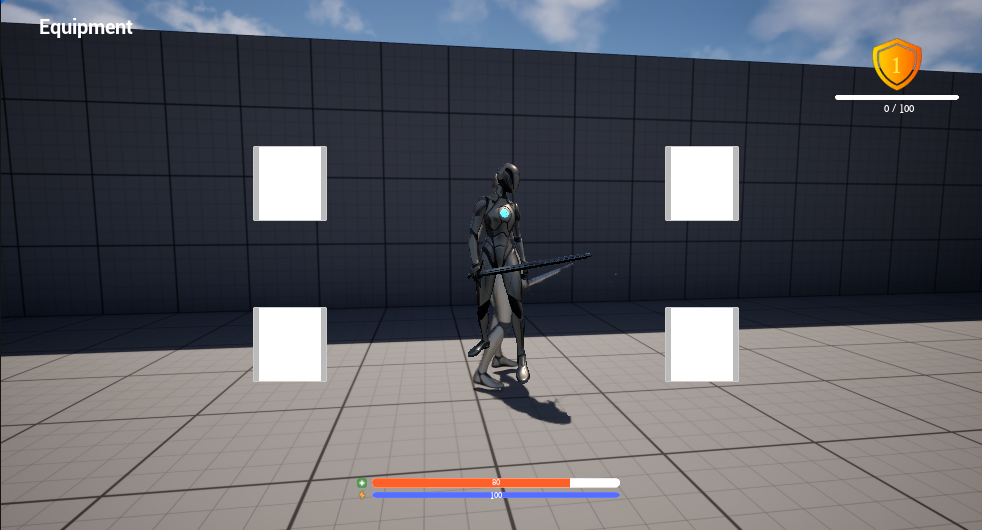

WB_Equipment_MainUI 主装备界面

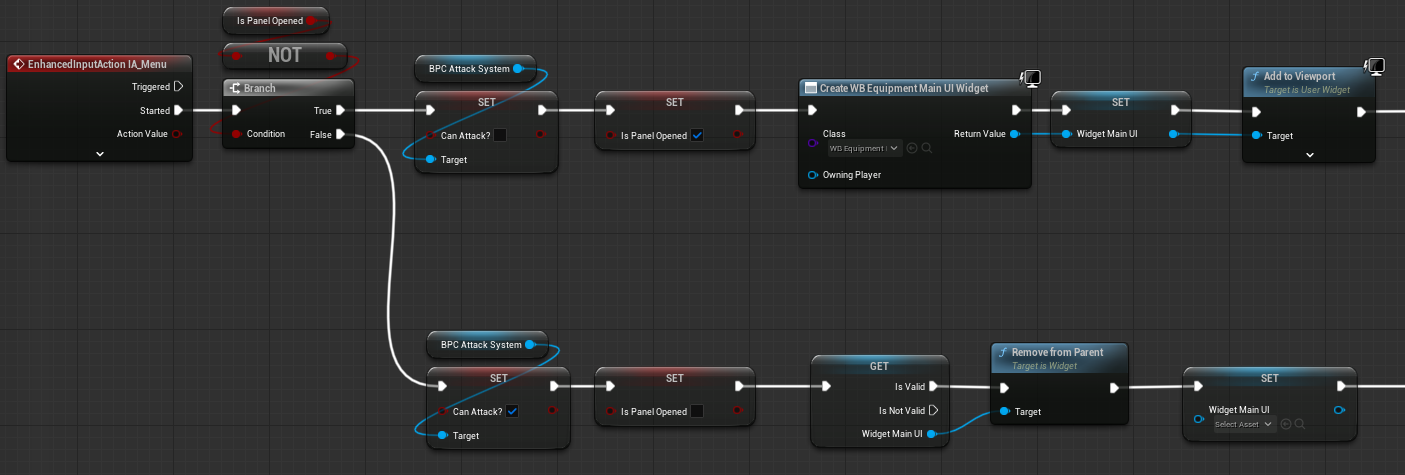

在BPC_EquipmentSysstem内设置，输入动作打开装备界面，再次输入动作关闭装备界面；

​​​​​​​

重新在打开主装备界面时，可装备插槽图标会消失；

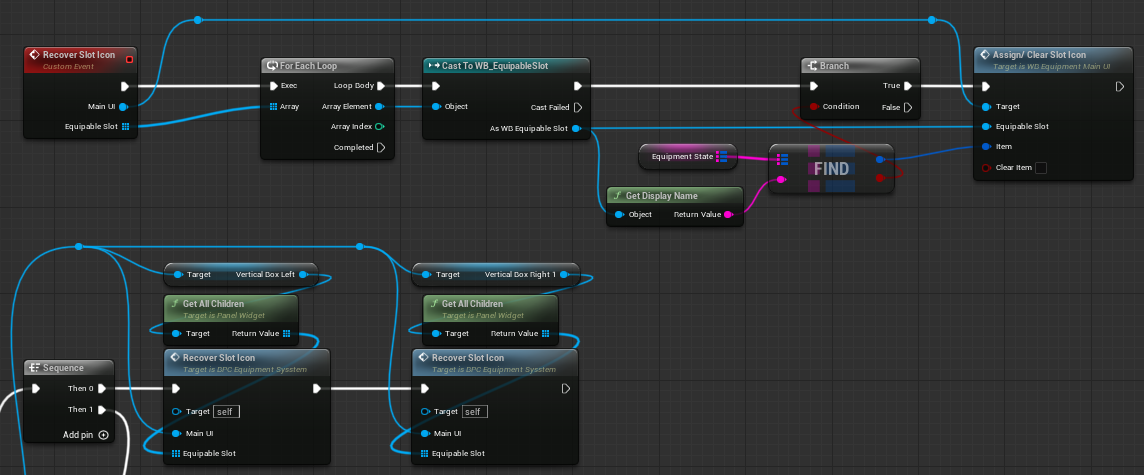

• 需记录上次已装备的插槽，重新打开时在恢复对应图标；

WB_EquipableSlot 已装备插槽

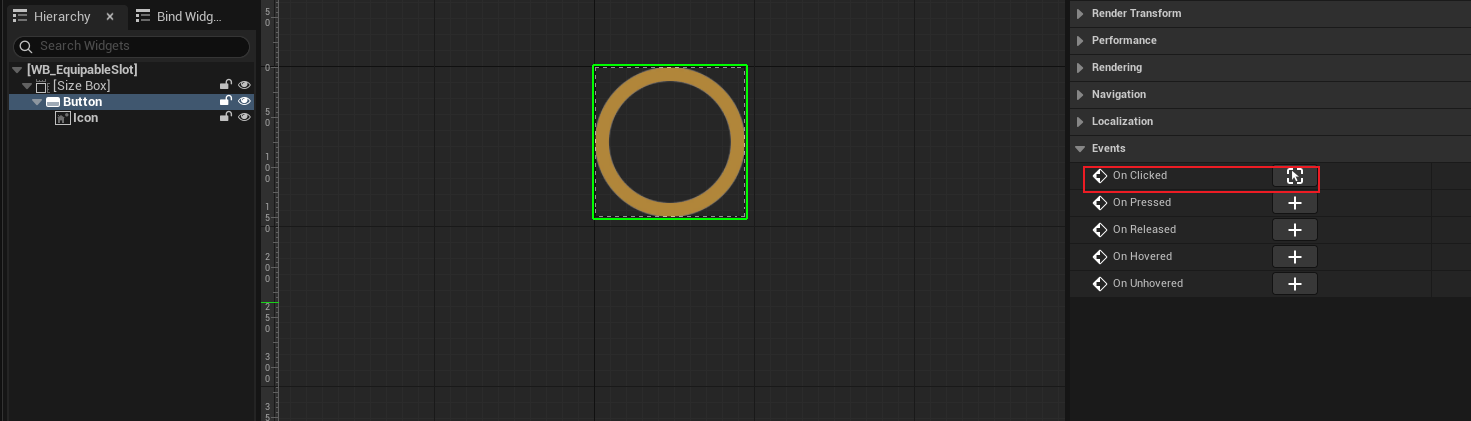

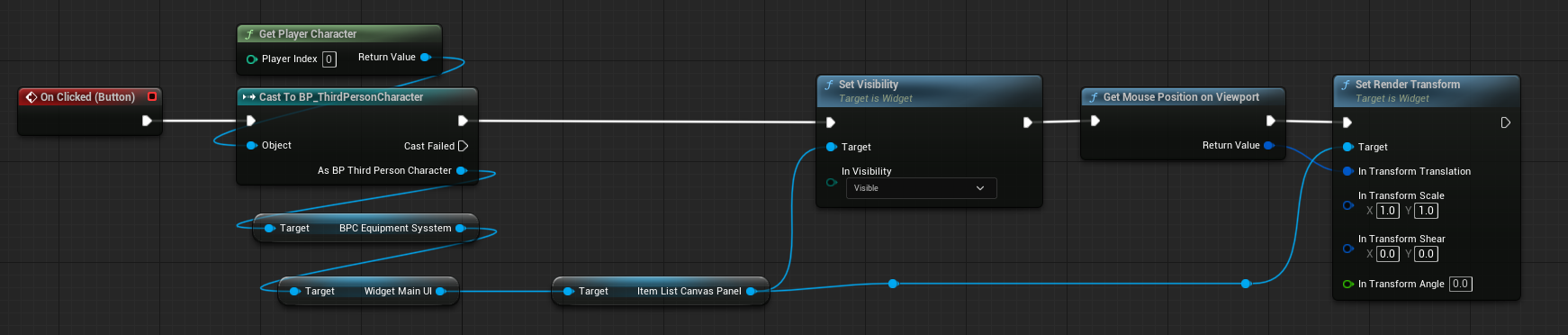

点击WB_EquipableSlot插槽，在点击处显示已有装备的列表；

在显示已有装备的列表中，添加装备，避免多次点击多次添加；

• 如列表是空，直接添加与插槽类型匹配的装备；
• 如列表不空，其中已有的装备类型与当前插槽类型匹配则不用在添加，否则先清除在添加；

​​​​​​​​​​​​​​WB_ItemSlot 装备列表中的插槽​​​​​​​

点击列表的​​​​​​​​​​​​​​WB_ItemSlot插槽，将该装备显示在WB_EquipableSlot，并装备给角色；

• 点击后，列表隐藏；

添加或清除可装备插槽图标

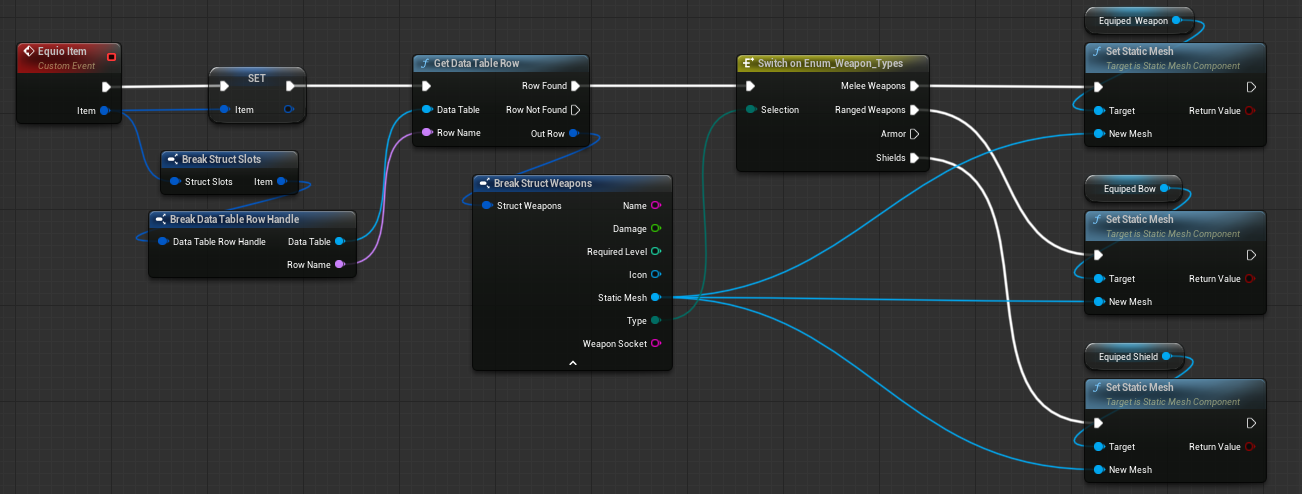

针对不同装备时，放置在角色不同位置；

为不同装备设置不同socket插槽；

创建相应个数的静态网格体组件并指定socket，但不指定网格体；

• 在装备时添加对应的网格体；

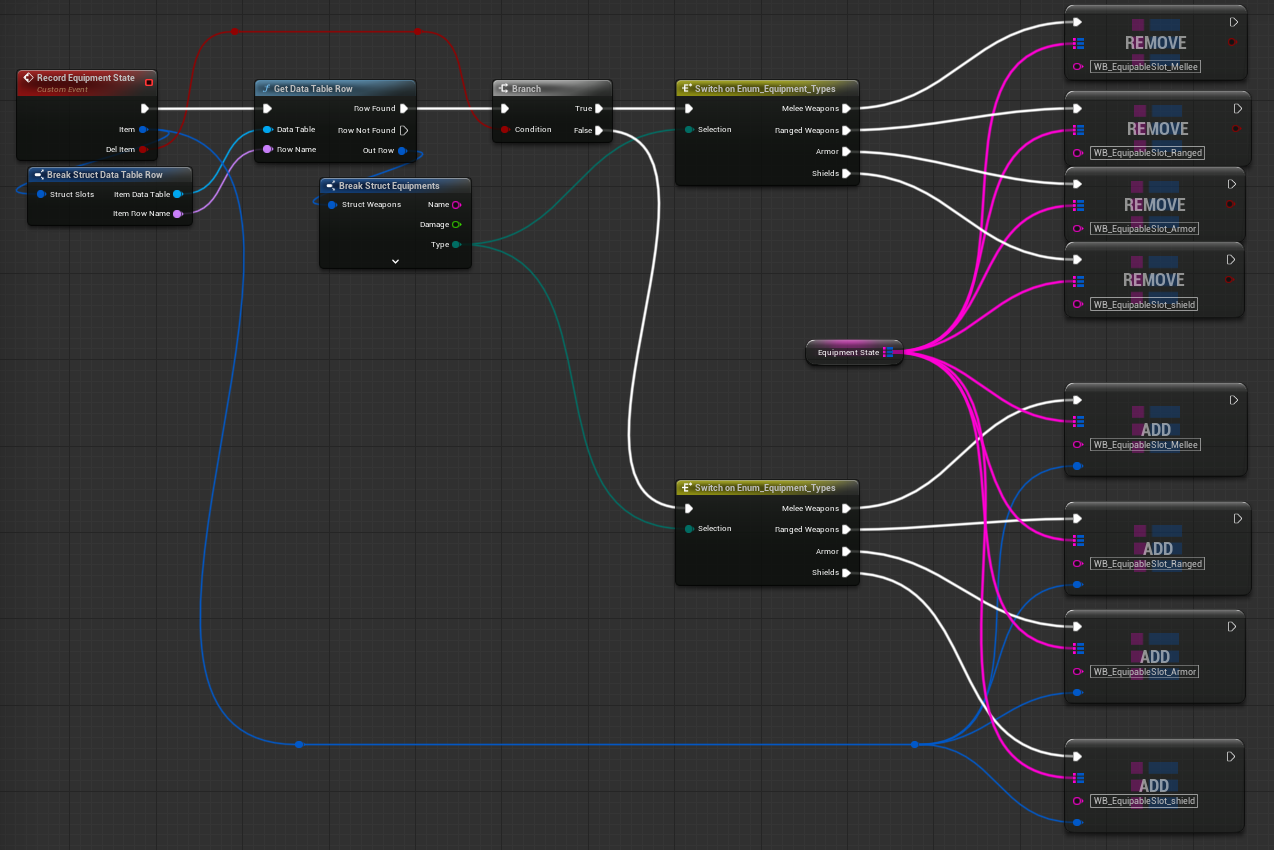

记录可装备插槽当前状态

四，设置主界面玩家角色视口

在玩家角色蓝图内，获取玩家角色，以用于主界面玩家角色视口；

捕获玩家角色

• 创建SpringArm；
  • Z轴选择180度，以捕获正面；

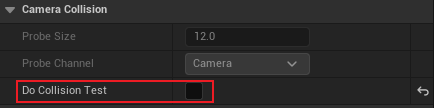

  • 禁用Do Collision Test；

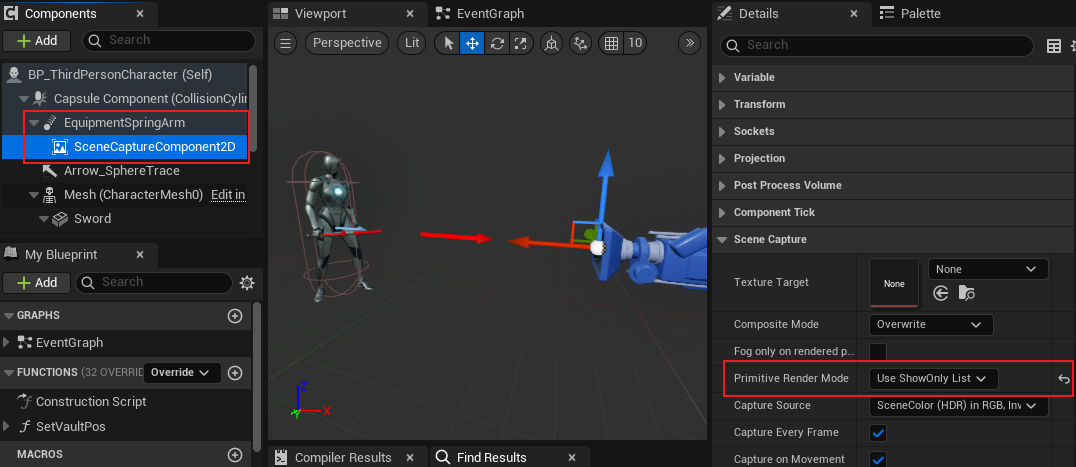

• 创建SceneCaptureComponent2D组件；

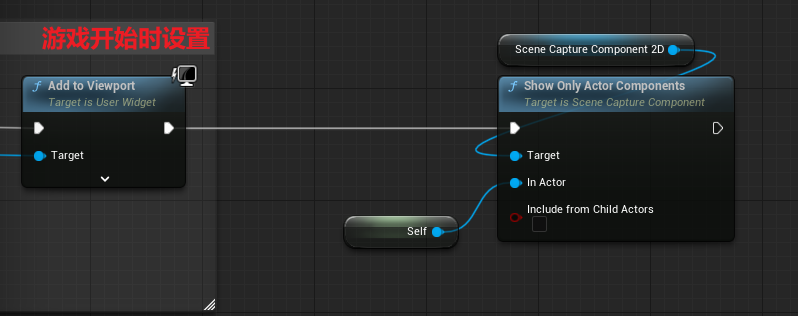

  • 设置Primitive Render Mode为Use ShowOnly List；

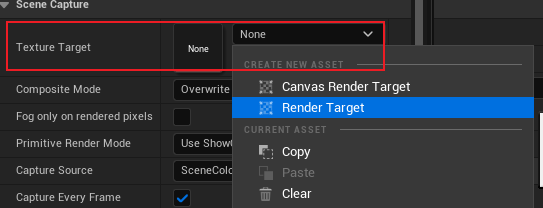

  • 设置Texture Target，创建CharacterEquipmentTextureTarget；

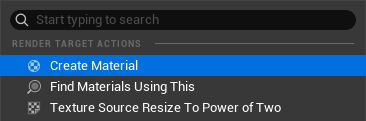

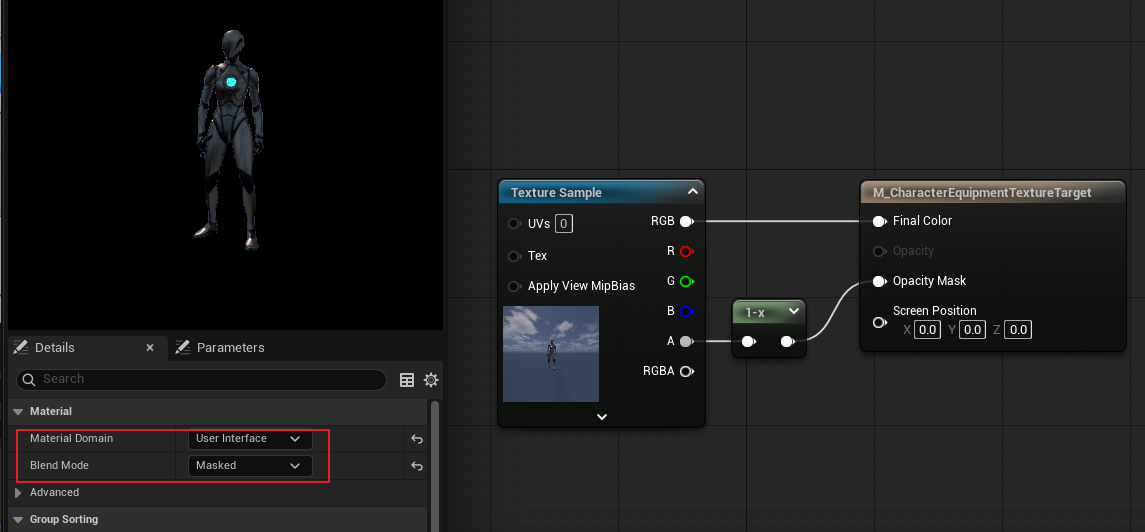

• 根据Render Target（CharacterEquipmentTextureTarget），创建材质M_CharacterEquipmentTextureTarget；

应用到主界面

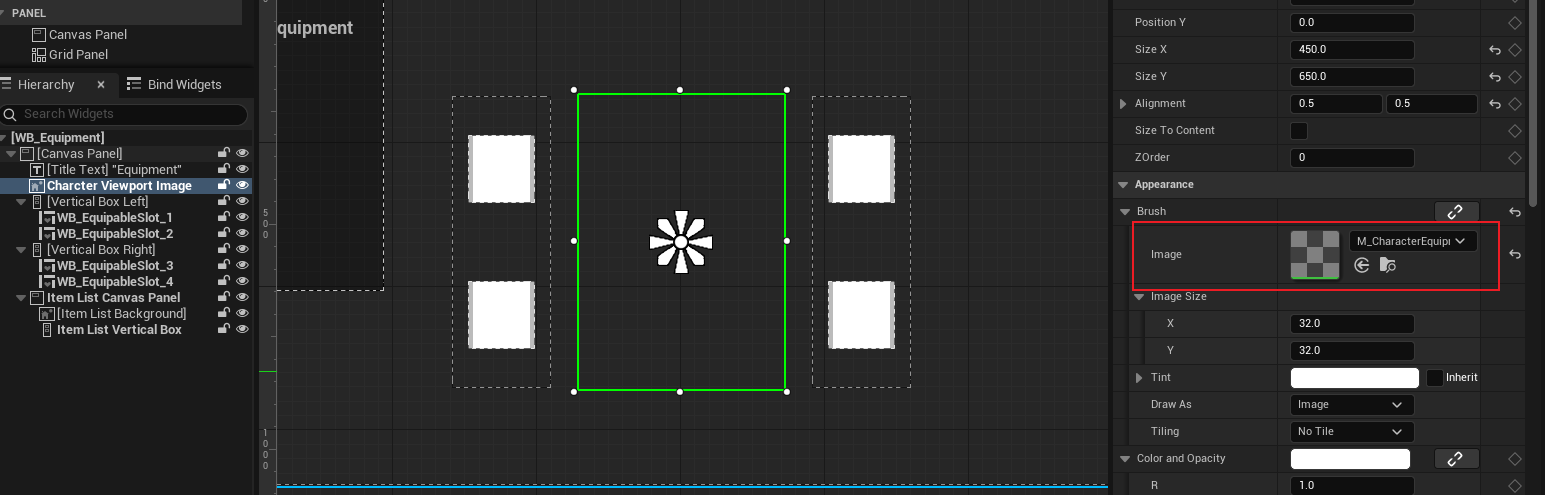

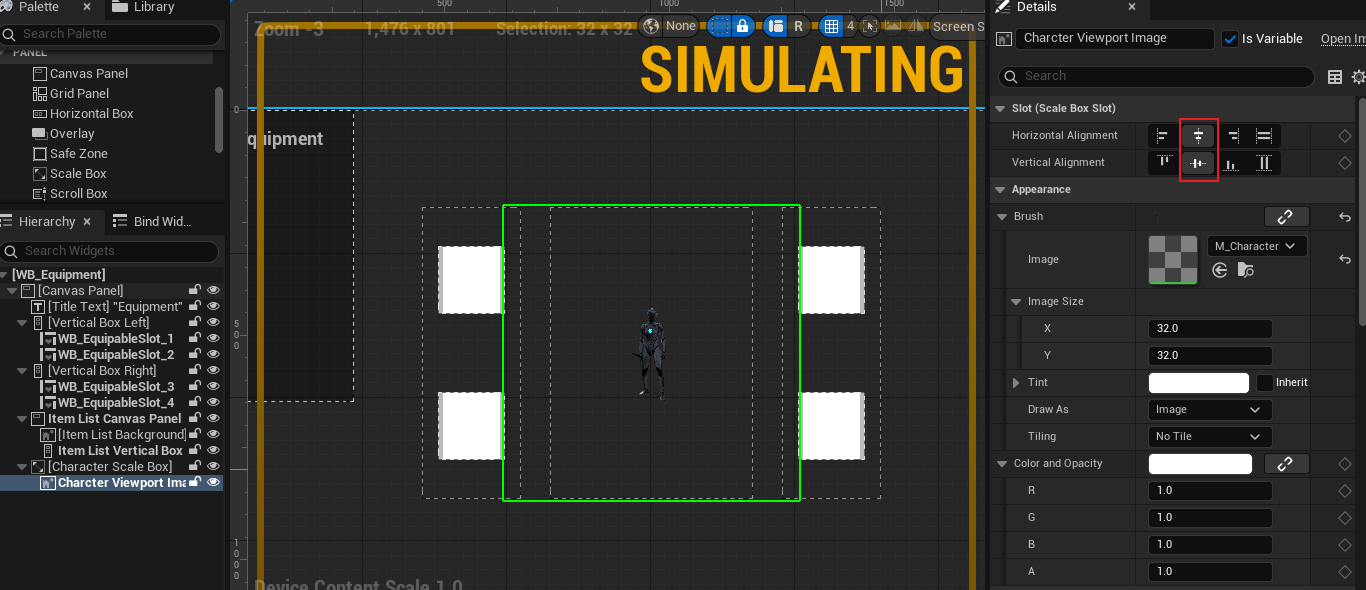

设置Charcter Viewport Image的brush中的image为M_CharacterEquipmentTextureTarget；

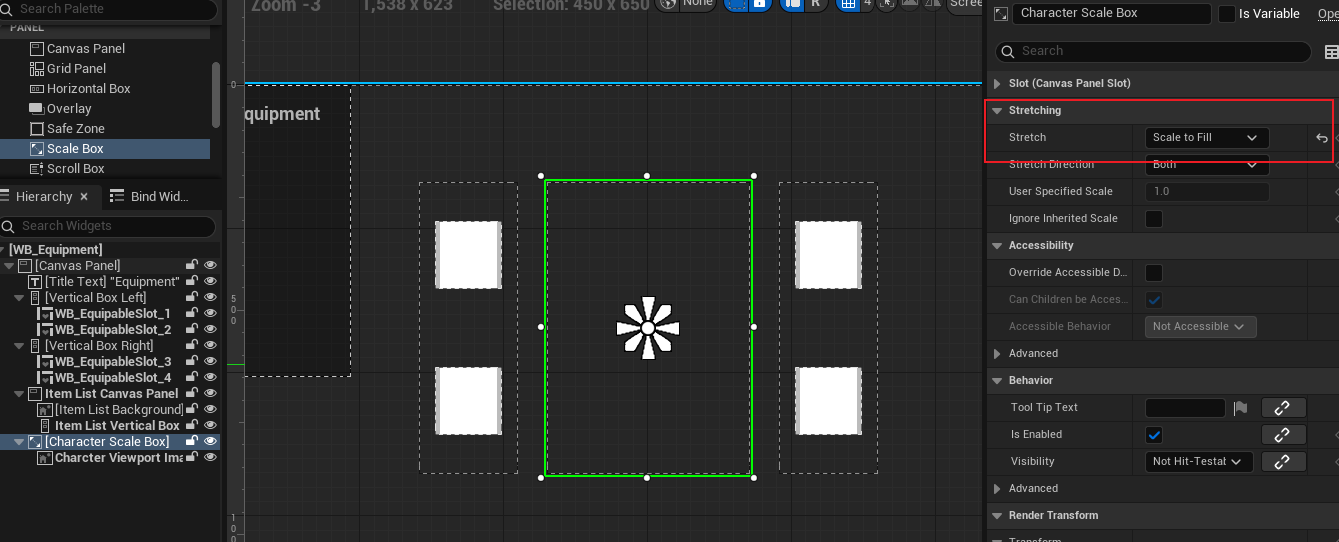

参考Charcter Viewport Image位置参数，创建Scale Box，并将Charcter Viewport Image放置其下；

此时布局在主界面里的角色太小，设置EquipmentSpringArm的Target Arm Length；

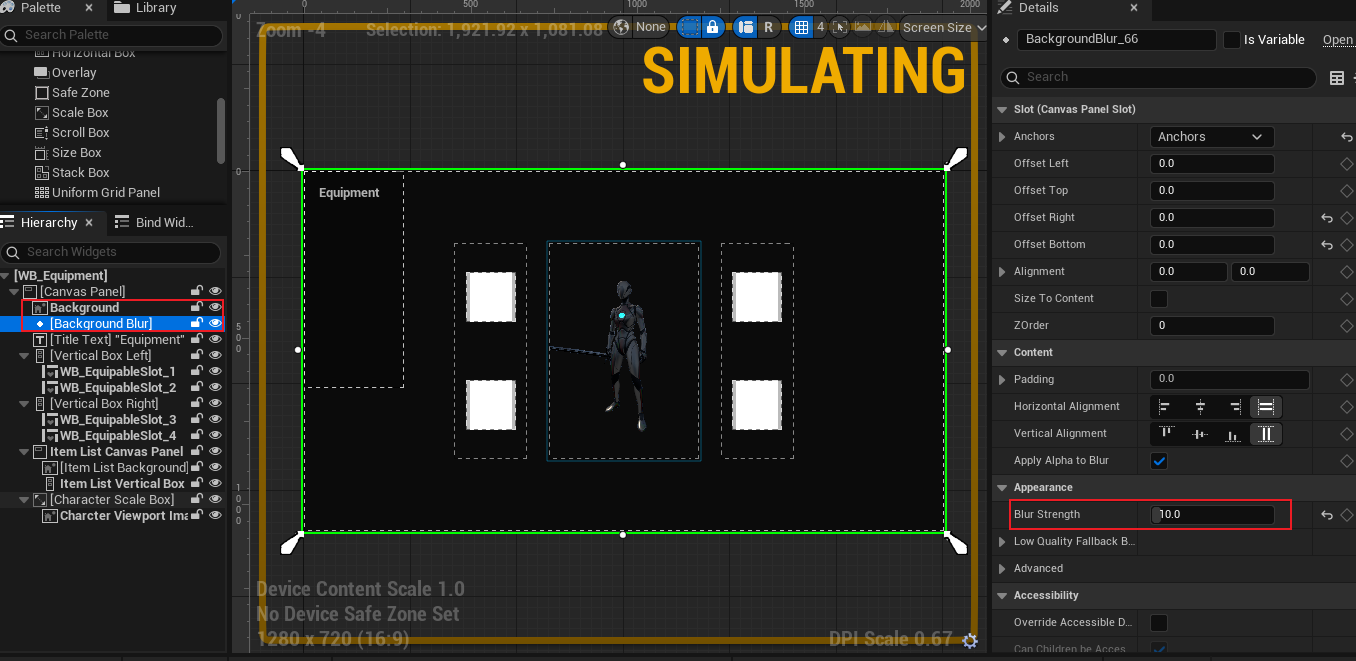

创建铺满屏幕的背景image；

• 设置背景颜色和透明度，并模糊背景；

​​​​​​​

五，盔甲

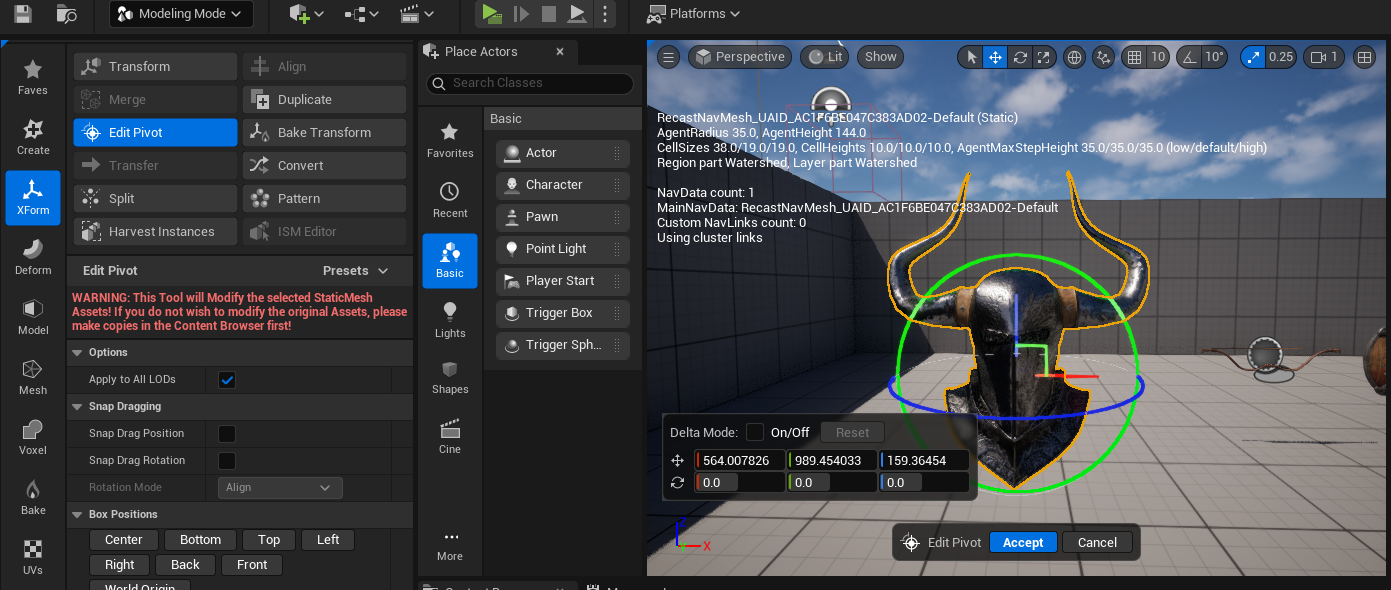

设置盔甲模型的Pivot

如模型的Pivot不在中心，需重新设置；

在骨骼上设置Socket

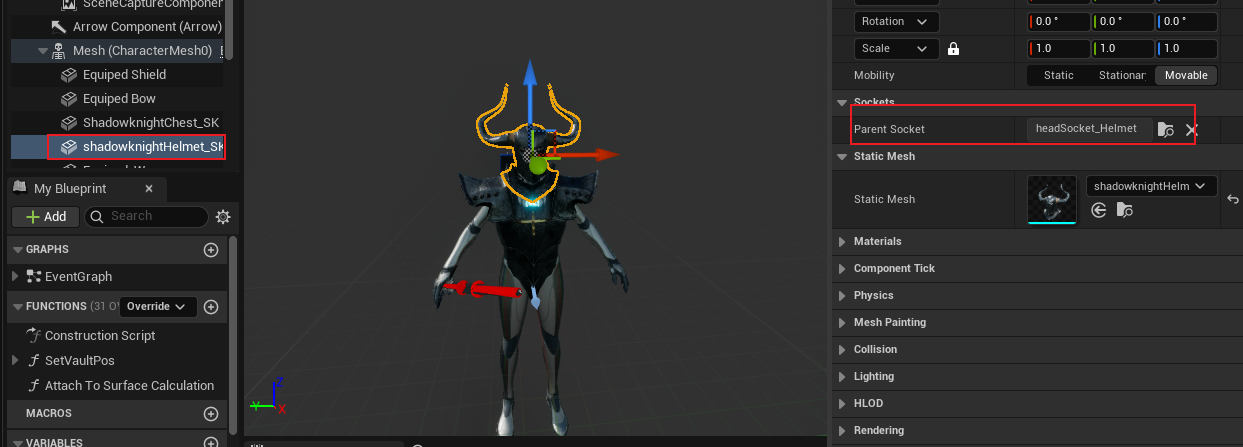

在角色蓝图内添加盔甲并指定Socket
