【TMS320F2837xS】ADC模块学习过程记录

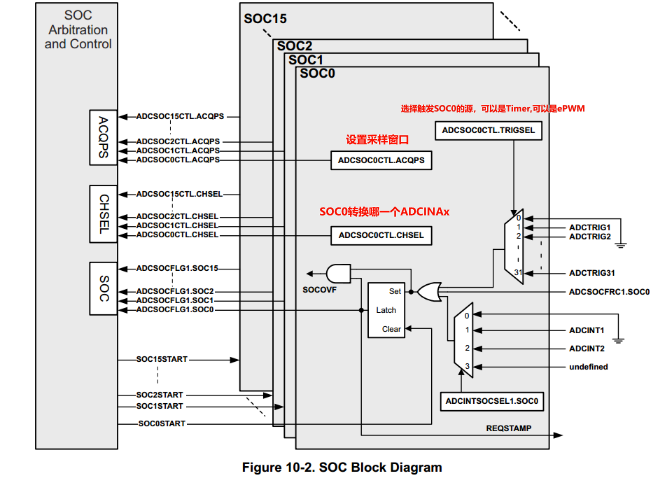

ADC配置的三要素

1. 启动SOC的触发源
2. 转换通道
3. 采样窗口大小

当采样完成后，数据会存在ADCRESULTx寄存器（对应SOCx）

EOC和中断操作

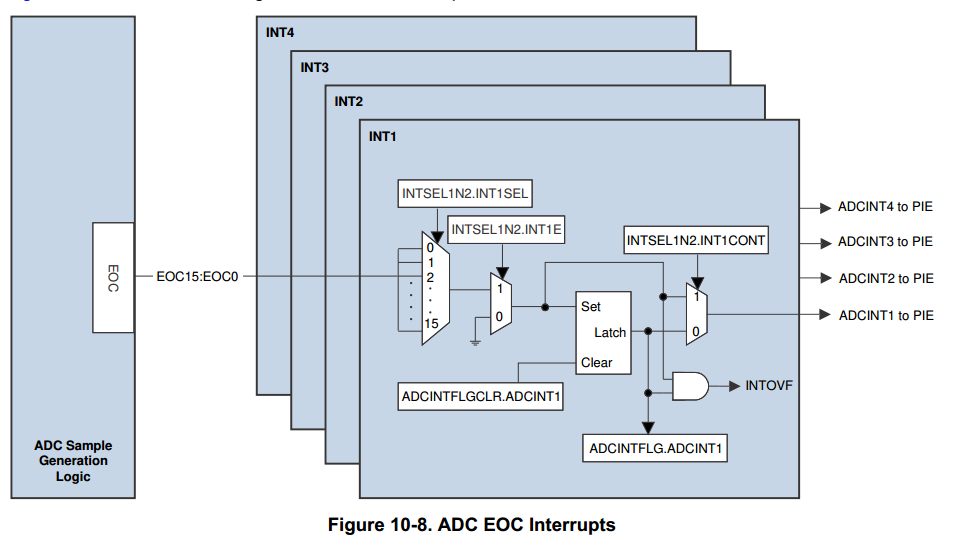

EOC：ADC转换结束，会产生相应的信号

• 采集窗口结束或电压转换结束时产生EOC信号，用于产生ADC中断信号
• 一共有16个EOC信号，可以配置的4个ADC中断信号

中断溢出（目前用不上，不深究）

当EOC信号触发中断，并对寄存器ADCINTFLG设置中断标志位时，发现该中断标志位已经是置位情况了，这种现象称为中断溢出。

• 默认情况，溢出中断信号不会送到PIE
• 中断溢出发生时，会将ADCINOVF寄存器置位

持续中断模式(Continue to Interrupt Mode)

• 通过设置寄存器ADCINTSEL1N2和ADCINTSEL1N2中的INTxCONT位配置该模式
• 开启持续中断模式，ADC中断信号会始终送往PIE（我推测应该是开启该模式后，就算是发生中断溢出情况，ADC中断信号还是会触发PIE）

提前中断模式(Early Interrupt Configuration Mode)

• 在ADC转换结果出来之前就可以进入ADC中断服务程序（可用于预处理，便于获取ADC结果后能立即采取操作）

• 将ADCCTL1寄存器中的INTPULSEPOS位设置为0开启该模式

• 为了防止过早进入ADC中断服务程序（浪费时间），可以通过配置ADCINTCYCLE寄存器中的DELAY字段配置，DELAY值需要设置为SYSCLK周期数，其范围是从SOC脉冲信号下降沿开始，到ADC中断标志位置位之间所需的SYSCLK周期数

后处理模块(Post-Processing Blocks)

（暂时用不到，不深究）
每一个ADC模块包含4个PPB，PPB能通过寄存器ADCPPBxCONFIG.CONFIG字段与16个ADC结果寄存器任何一个相关联

PPB功能：

• 对ADC的结果进行校准
• 与参考值作差
• 标记过零点（zero-crossing point）、最高和最低的比较限制，并可选择trip pwm和产生中断
• 记录SOC触发与ADC实际采样时间之间的延迟

ADC时序

ADC转换过程分为两部分：S+H阶段、转换阶段

S+H阶段：ADC采样和保持过程，由SYSCLK计时

• 持续时间=（正在转换的SOC的ACQPS+1）*SYSCLK周期
• 持续时间必须超过1个ADCCLK周期，以及数据表（参考手册Table10-12和Table10-13）中指定的最小S+H持续时间
• 12位模式下，转换时间约为10.5个ADCCLK周期
• 16位模式下，转换时间约为29.5个ADCCLK周期
• 但确切转换时间一定时SYSCLK周期的整数倍

转换阶段：由ADCCLK计时（基于SYSCLK分频生成的时钟）

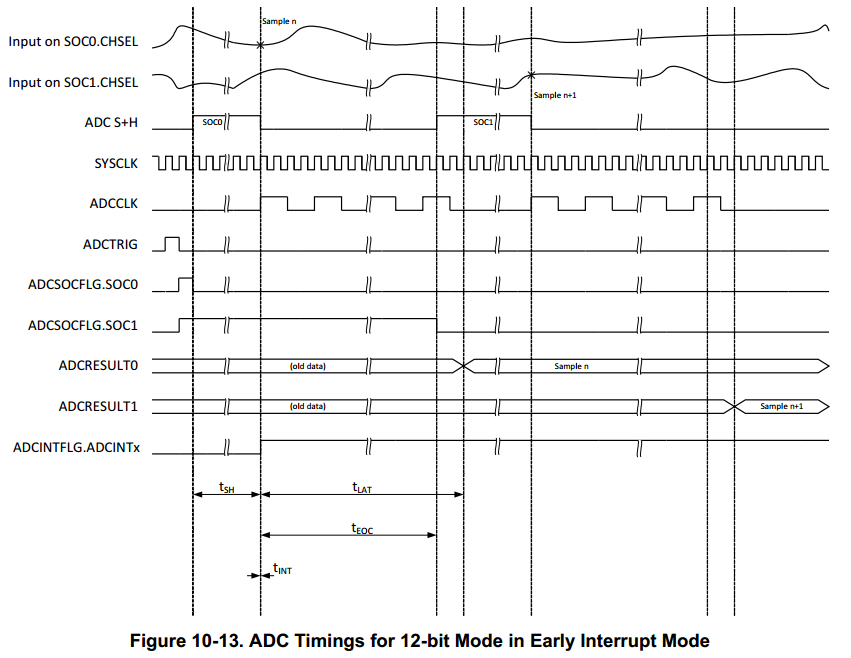

ADC时序中的四个描述时间

tSH：S+H阶段时间
tLAT：从S+H阶段结束后到ADC将结果存放到ADCRESULTx寄存器花费的时间
tEOC：当前S+H时间结束到下一个ADC转换的S+H时间开始
tINT：S+H阶段结束到ADCINT标志位置位
