NR PDSCH(二)频域资源

下面看下PDSCH频域资源分配。



基站一般通过VRB给UE指示分配的资源信息，然后通过VRB to PRB mapping 得到具体的物理资源，最后基站才能通过天线发送PDSCH data；UE收到PDSCH data 反向操作 就可以decode出基站发送的原始data。下面先分块介绍，最后再总结着看PDSCH 信道的处理流程。这里我们先看VRB的分配及VRB至PRB的映射过程。



在NR中，频域资源分配有两种类型：Type 0和Type 1，主要是告知UE 分配的频域VRB资源。



PDSCH Resource allocation Type 0

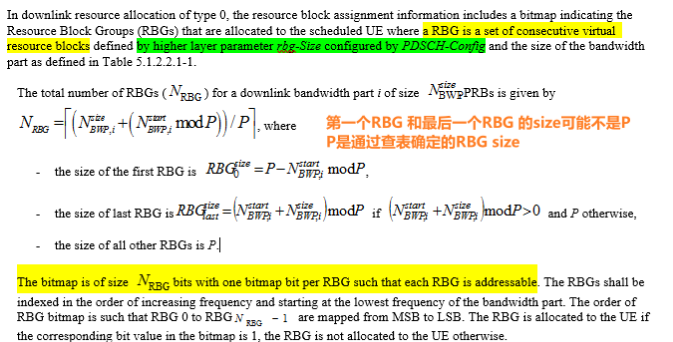

在Type 0中，基站以RBG为粒度分配。RBG是一个连续的VRB集合，size大小由RRC层参数rbg-size配置和BWP带宽共同决定。rbg-size可配置的参数是{config1,config2}，然后根据3GPP 38.214的Table 5.1.2.2.1-1确定分配方式。BWP以bitmap的方式表示分配哪些RBG给UE，每个RBG对应1位。Type0支持连续资源分配，也支持非连续资源分配。



下面是rbg-Size配置，可以配置为confi
