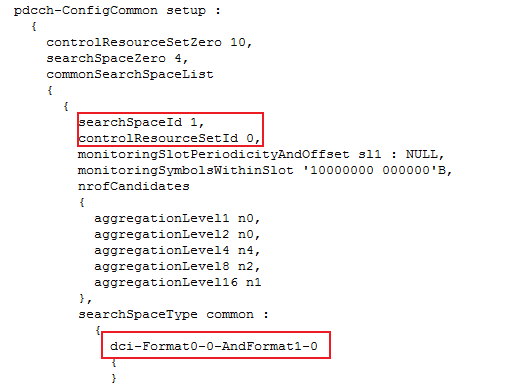

从一个实际log开始，NR中DL 资源是通过CORESET 和Searchspace确定具体的时频域资源，如下参数配置的是 CORESET0 和searchSpaceid 1组成了一块时频资源，用接收的DCI 0_0/1_0。




根据monitoringSlotPeriodicityAndOffset及monitoringSymbolsWithinSlot 可以确定时域位置，假如频域对应的是48个RB，若网络端没有任何参数告诉UE在48个RB上要以什么样的方式去盲检，那UE就要尽可能的按照排列组合的方式去检测，这样耗费的时间是巨大的。实际上，网络端会配置nrofCandidates 及相关的 Aggregation level候选集个数等参数，然后UE按照盲检公式就可以找到比较具体的时频域资源块，进而使得UE可以快速的完成盲检过程。



spec 38.213中，规定了几个SearchSpace类型用于特定的用途，例如Type0-PDCCH CSS set主要用于SIB1的检测，Type0A-PDCCH CSS set 用于其它SIB 的检测 等等。而USS(UE-specific search space) 和CSS(Common search
