显著性检测学习笔记（3）：CPFP_CVPR_2019

1 简介

这是一篇程明明团队在2019年cvpr上发表的RGB-D显著性检测文章。超越了此前的9个SOTA方法。

1.1 github：

https://github.com/JXingZhao/ContrastPrior

1.2 动机和贡献

文章认为RGBD显著性检测面临两大挑战：1.缺乏高质量的深度图。并且深度图的噪声更大，且没有纹理。也没有像ImageNet这样的大规模深度图数据集，缺乏训练良好的BACKBONE
2.多尺度交叉模型融合是次优的。depth和RGB有非常不同的属性，例如绿色和草有很大的相关性，但是深度图没有。因此做出一个有效的多尺度融合模型是困难的。

贡献：
1.设计了一种对比度损失来应用于对比度先验，该先验已被广泛用于基于非深度学习的方法中，用于增强深度图。 基于RGBD的SOD模型成功利用了传统对比技术和深层CNN功能的优势。
2.提出了一种流体金字塔集成策略，以更好地利用多尺度交叉模式特征，其有效性已通过实验验证。

2 提出的模型

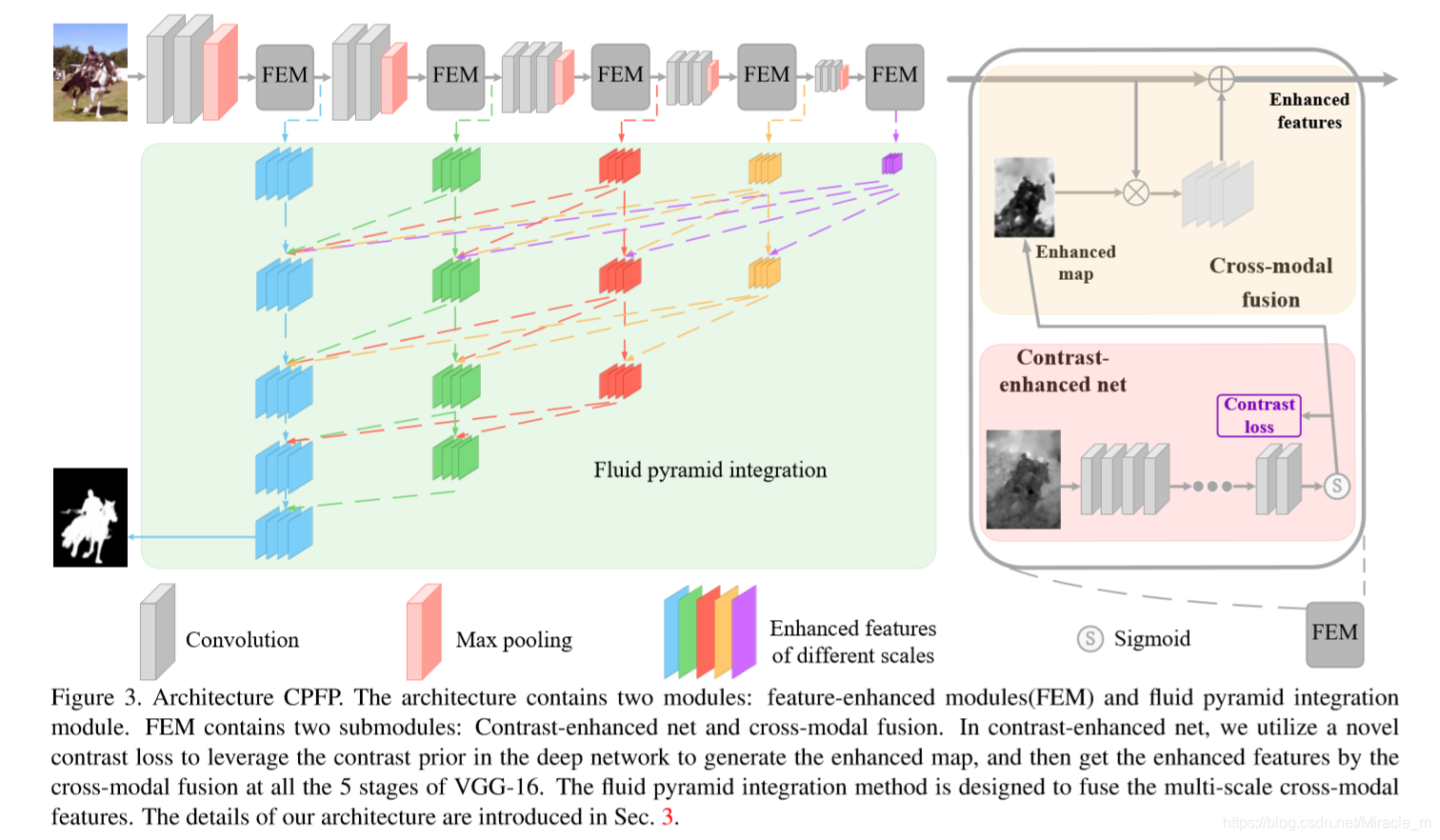

框架的整体模型如下图：

Feature-enhanced module(FEM)和fluid pyramid integration 被应用在VGG-16中。

2.1 Feature-enhanced module(FEM)

为了调制深度信息，文章提出了一种新颖的FEM模型。FEM由一个ContrastEnhanceNet 和一个 Cross-Modal Fusion strategy 组成。FEM独立于RGB主干网络，FEM模块穿插在每一个卷积块的输出后面去获得增强特征。

2.1.1 Contrast-enhancedNet(CEN)

首先，增强的图应与前景和背景对象的原始深度图保持一致。因此，对于生成的增强图，前景对象分布损失 l_f 和背景分布损失 l_b 可以表示为Eqn.1：$$\begin{array}{l}{l}_f=-\log \left(1-4\ast {\sum }_{(i,j)\in F}\frac{{\left(p_{i,j}-{\hat{p}}_f\right)}^2}{N_f}\right)\\ l_b=-\log \left(1-4\ast {\sum }_{(i,j)\in B}\frac{{\left(p_{i,j}-{\hat{p}}_b\right)}^2}{N_b}\right)\end{array}$$
F 和 B 是真值图的显着目标区域和背景。 N_f 和 N_b 分别表示显着物体和背景中的像素数。类似地， ${\hat{p}}_f$ 和${\hat{p}}_b$分别表示增强图的前景和背景中的值的平均值Eqn.2:$${\hat{p}}_f=\sum _{(i,j)\in F}\frac{p_{i,j}}{N_f},{\hat{p}}_b=\sum _{(i,j)\in B}\frac{p_{i,j}}{N_b}$$
Eqn.1 对显著目标和背景的方差进行建模以提升和原depth图的一致性。一个sigmoid层用来把CEN的输出压缩到[0,1]。因此，内部的最大方差为0.25，所以在Eqn.1中将方差 × 4 是为了确保 log 函数的范围在0~1之间。

接着， 应增强前景物体与背景物体之间的对比。 因此，我们将整个深度图像分布损失 l_w 定义为Eqn.3：
$$l_w=-\log {\left({\hat{p}}_f-{\hat{p}}_b\right)}^2$$
通过对均差进行建模，可以确保前景目标和背景的对比度尽可能大。${\hat{p}}_f$和${\hat{p}}_b$在0到1之间，因此log函数中的参数值范围从0到1。

最后，对比度损失lc可以表示为 Eqn.4 :$$l_c={\alpha }_1{l}_f+{\alpha }_2{l}_b+{\alpha }_3{l}_w$$其中，α₁ ，α₂ 和α₃是预定义参数，文章说建议分别定位5，5，1。

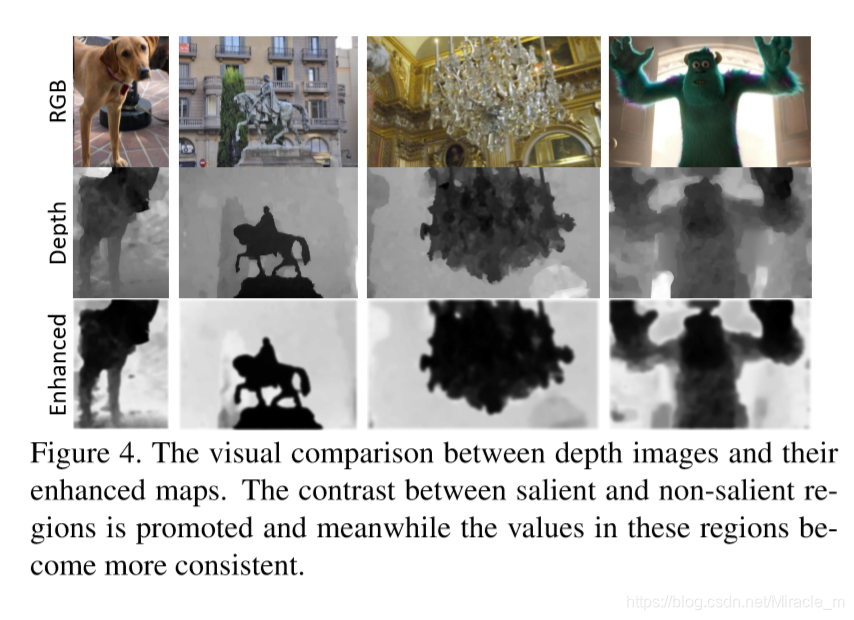

增强后的图片，相比于原来的深度图对比度更高，前、后景分布更为均匀。

2.1.2 Cross-modal Fusion

Cross-modal Fusion 是增强模块的一个子模块，用于通过增强的depth图来调制RGB特征。单通道增强图的作用类似于注意图，具体来说，我们将每个块的RGB特征图乘以增强的深度图，以增强显着区域和非显着区域之间的特征对比度。用残差链接来保留原始RGB的特征。 这些特征图为增强特征$\tilde{F}$，其计算公式为 Eqn.5：$$\tilde{F}=F+F\otimes D_E$$
其中，$F$ 是原始RGB特征，$D_E$是增强后的深度图 $\otimes$ 表示逐像素相乘。通过将增强功能的模块插入每个块的末端，分别获得五个不同尺度的增强功能，分别为$\widetilde{F_1}$~$\widetilde{F_5}$

Fluid Pyramid Integration(FPI)

feature compatibility（特征兼容）是处理跨模式信息的关键，而Fluid Pyramid Integration(FPI) 可以很好的确保这一点。
具体来说，金字塔有5层。第一层由5个节点组成，并且每个节点都是一系列不同尺度的增强特征。然后，通过把$\widetilde{F_2}$~$\widetilde{F_5}$上采样到和$\widetilde{F_1}$相同尺寸并且把这些上采样特征累加在一起，构造第二层的第一个节点。类似的，把 $\widetilde{F_3}$~$\widetilde{F_5}$上采样到和$\widetilde{F_2}$ 一样的尺寸，并且把这些特征累加在一起，来构造第二层的第二个节点。
Fluid Pyramid Integration(FPI)在多尺度级别和跨模式级别都集成了信息。
总的loss $L$为，Eqn.6:
$$L=l_s+\sum _{i=1}^5{l}_{c_i}$$
其中 $l_s$ 是预测图和真值图之间的 cross-entropy loss 。 $l_{c_i}$是第$i$个特征增强模块的对比度损失contrast loss，contrast loss 在之前已经写过，cross-entropy loss定义为Eqn.7：
$$l_f=Y\log P+(1-Y)\log (1-P)$$
其中$P$和$Y$分别代表预测图和真值图。

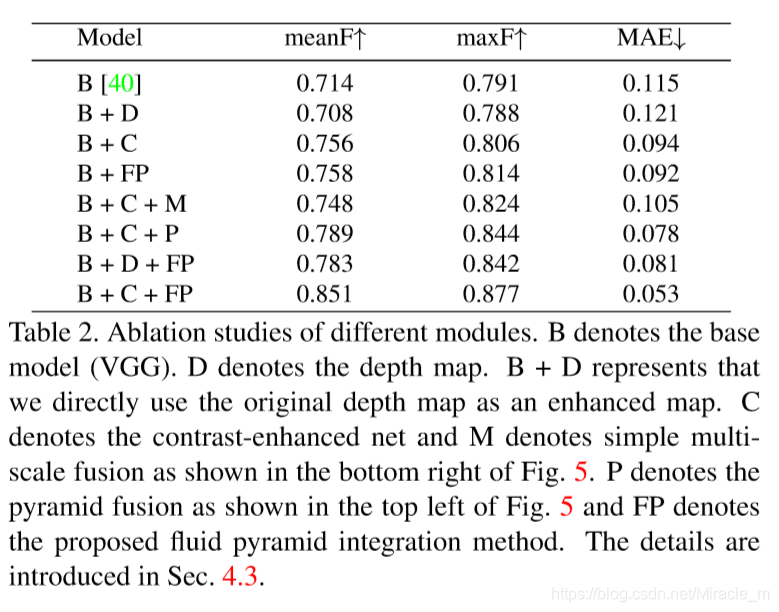

消融试验

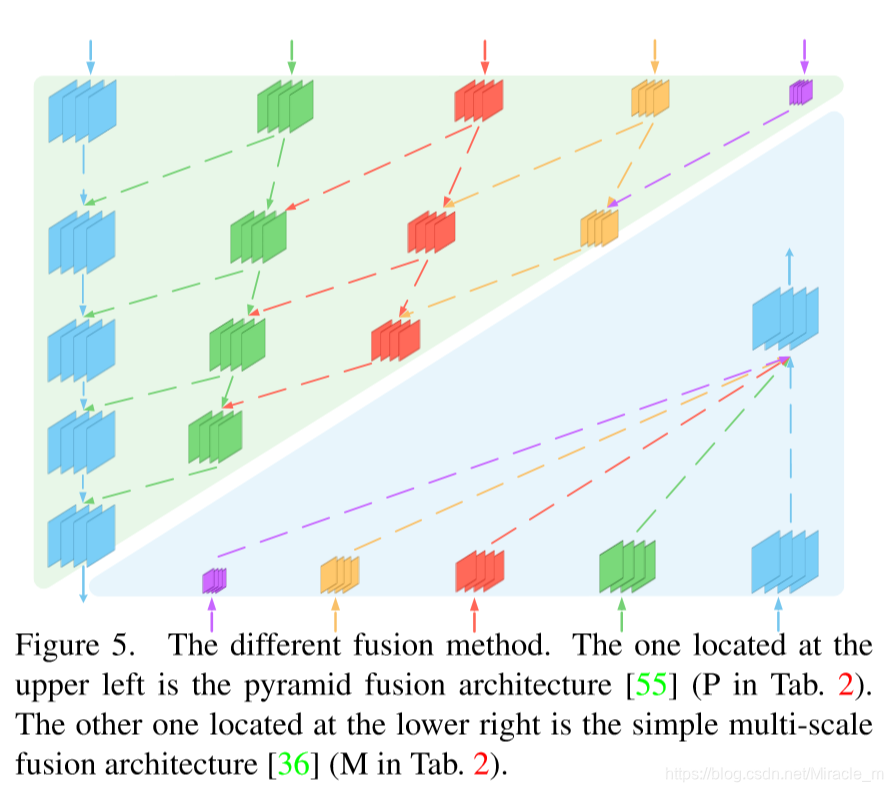

不同的融合模型：

试验对比：

总结

这篇文章的关键在于FEM，通过不断的增强每一个VGG模块输出的特征，增强深度图的对比度，并且不断的叠加每一个level的特征，从而引导RGB图生成salient image。这个增强模块可以拿去用用试试。至于Fluid Pyramid Integration,是融合不同level的好的策略，对于既需要空间信息，又需要语义特征的情况应该很好用。
