T510 RFSoC平台—基于PYNQ的QPSK调制解调

PYNQ（Python Productivity for Zynq）是由Xilinx推出的一个开源框架，旨在通过Python语言简化FPGA的开发流程。对于RFSoC平台，PYNQ提供了高度抽象的Python接口，使用户能够快速进行射频数据采集、数字信号处理和无线通信实验，而无需深入编写底层HDL代码。

借助PYNQ，开发者可以利用 Jupyter Notebook 在RFSoC上实现如调制解调、滤波、频谱分析等复杂功能，加速原型设计与教学研究的开展。T510移植PYNQ镜像，同时也移植了一些基于PYNQ的应用例子，pynq_nco，rfsoc_qpsk，rfsoc_radio, rfsoc_ofdm,在这里演示rfsoc_qpsk。

一、FPGA 工程

在本系统中，移植了 rfsoc_qpsk 项目中对应的FPGA工程到T510平台上，实现了对信号QPSK的调制与解调。该设计利用 Zynq MPSoC 的可编程逻辑（PL）部分进行高速数字信号处理，并通过 Processing System (PS) 运行Linux系统，通过PYNQ框架使用 Jupyter Notebook 进行用户交互。

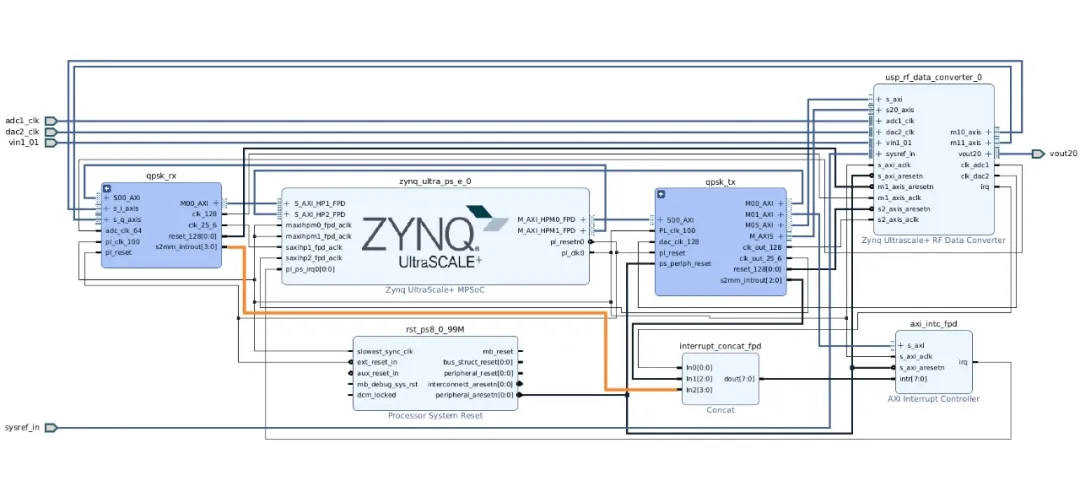

FPGA工程示意图

二、启动PYNQ镜像

1、将制作好的具有PYNQ镜像的SD卡插到T510中，将T510的启动方式设置为SD卡启动，1,3拨码开关设置为ON，2,4设置为OFF。

拨码开关

2、可以看见串口打印的信息，PYNQ镜像启动完成。

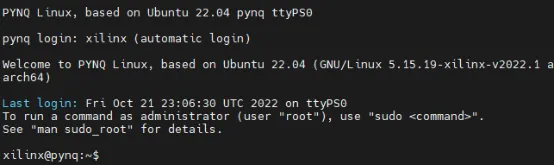

PYNQ镜像启动完成

三、rfsoc_qpsk安装

上传rfsoc_qpsk应用的压缩包，解压后通过如下命令安装：

sudo python setup.py install

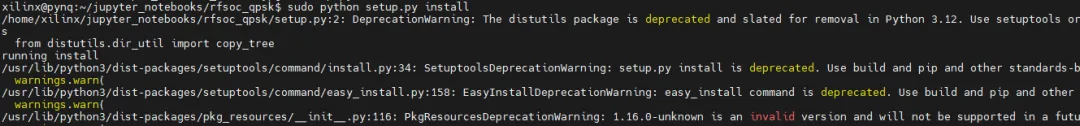

安装rfsoc_qpsk应用

四、运行rfsoc_qpsk

① 连接发送端的DAC4到接受端的ADC2。

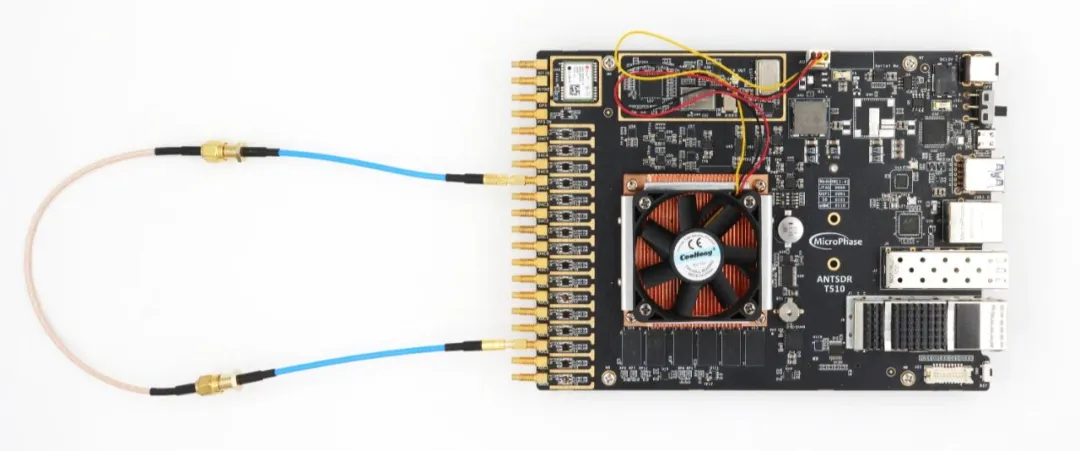

DAC4连接ADC2示意图

② 连接jupyter界面后，打开rfsoc_qpsk应用中的notebook，依次执行相关的代码

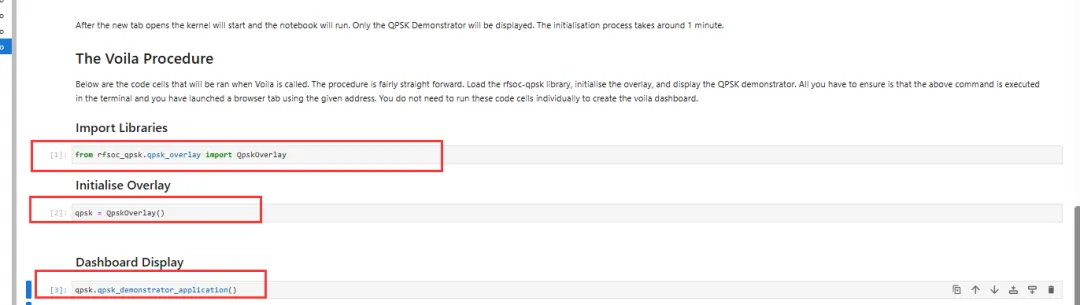

执行notebook代码

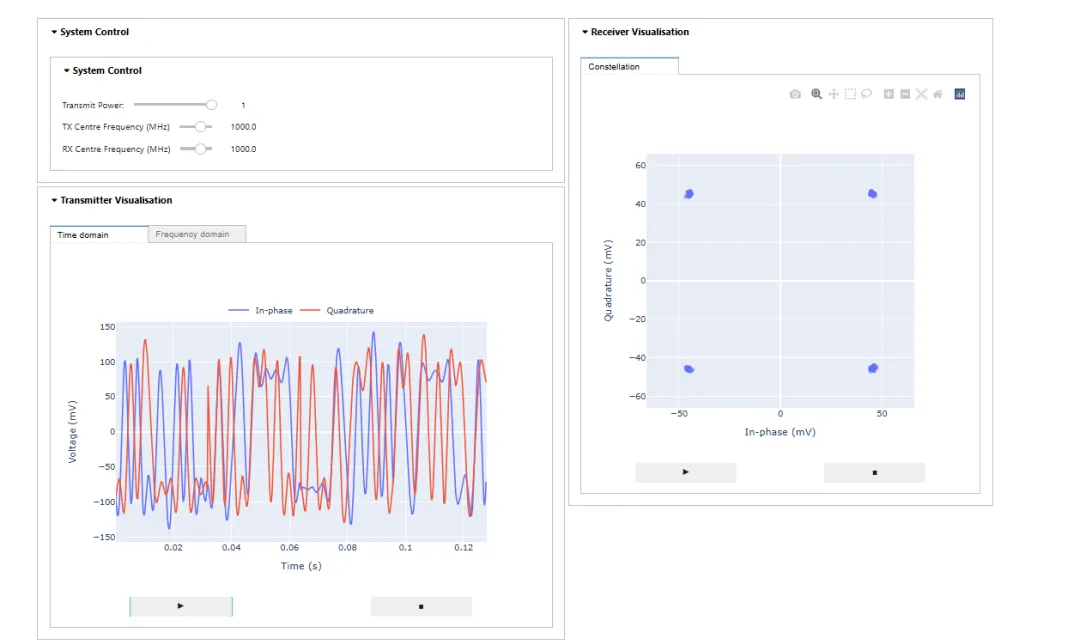

③ 可以看见一个可视化的界面，System Control用来控制发送的功率，发送的中心频率、接收的中心频率，Transmitter Visualisation看见发送的时域波形和频谱图，Receiver Visualisation中可以看见回环回来信号的星座图。

rfsoc_qpsk可视化界面

五、定制化服务

T510支持OEM定制服务，客户可根据需求灵活调整尺寸、接口和配置，满足各种个性化应用场景。欢迎联系销售团队了解更多详细信息: sales@microphase.cn。
