搭载AMD RFSoC直采射频系统ANTSDR T510—硬件介绍

探索未来的高性能信号处理平台，微相科技推出T510——射频直采处理系统，采用Xilinx Zynq Ultrascale+ RFSoC Gen3 ZU47DR，为您的射频应用开启无限可能。

T510采用了第 3 代变革性 Xilinx Zynq Ultrascale+ ™ RF 片上系统（RFSoC） 技术，T510上使用的ZU47DR 器件包括8个采样率高达5.0GSPS的集成模数转换器、8个采样率高达9.85GSPS 的数模转换器、集成了用户可编程的FPGA架构与多核Zynq ARM处理子系统，实现高性能逻辑运算与灵活的软件控制能力。

一、RFSoC产品优势

·  射频模拟集成技术：

在自适应 SoC 上单芯片集成了直接射频采样的模数/数模转换器，省去了传统架构中常见的外部数据转换器。与多芯片分立方案相比，这种集成方式不仅显著降低了系统的功耗和封装尺寸（可减少多达 50%），还无需使用如 JESD204 等高功耗的 FPGA 与模拟模块之间的接口。同时，它将大部分射频信号处理功能转移至数字域，实现了更高的灵活性，并有效降低了系统整体延迟。

·  单芯片无线电的完整SoC解决方案：

Zynq UltraScale+ RFSoC 采用异构计算架构，集成了完整的 Arm 处理子系统、可编程的 FPGA 逻辑结构，以及在射频信号链的模拟/数字可编程能力，构建了一个高度集成的单芯片软件定义无线电（SDR）平台，适用于多种应用场景。同时，该平台也具备根据市场需求变化灵活推出不同无线电产品的能力。

·  硬件灵活应变：

Zynq UltraScale+ RFSoC 架构集成了高度可编程的 FPGA 资源，具备出色的灵活性。用户可在同一硬件平台上根据不同应用场景进行功能定制，以满足多样化需求和不断演进的通信标准。该架构支持快速适配新兴技术，使系统能够高效应对不断变化的应用挑战。

二、硬件介绍

芯片: XCZU47DR-FFVE1156-2-i

ADC和DAC:

·  ADC：8 通道、14 位、5.0GSPS，带 DDC，可进行数字抽取

·  DAC：8 通道、14 位、9.85GSPS，带 DUC, 可进行数字插值

CPU:

·  四核 ARM Cortex-A53,1.3GHz

·  双核 Cortex™-R5F, 533MHz

可编程逻辑：

·  930K Logic Cells

·  425K CLB LUTs

·  4,272 DSP Slices

存储资源：

·  PS端 DDR4 4GB, 64bit,2400Mbps

·  PL端 DDR4 2GB, 32bit,2666Mbps

·  两片 512Mb FLASH

·  8GB eMMC

·  M.2接口，连接SSD进行高性能数据存储。

数据传输接口：

·  千兆以太网

·  SFP+

·  QSFP28

·  USB3.0

·  JTAG&UART

先进时钟系统：

·  提供高速ADC时钟，DAC时钟，FPGA逻辑时钟及同步时钟

·  输入的10M时钟同步

·  GPS的10M时钟同步

·  支持RX的8通道同步

·  支持TX的8通道同步

·  支持外部PPS信号输入

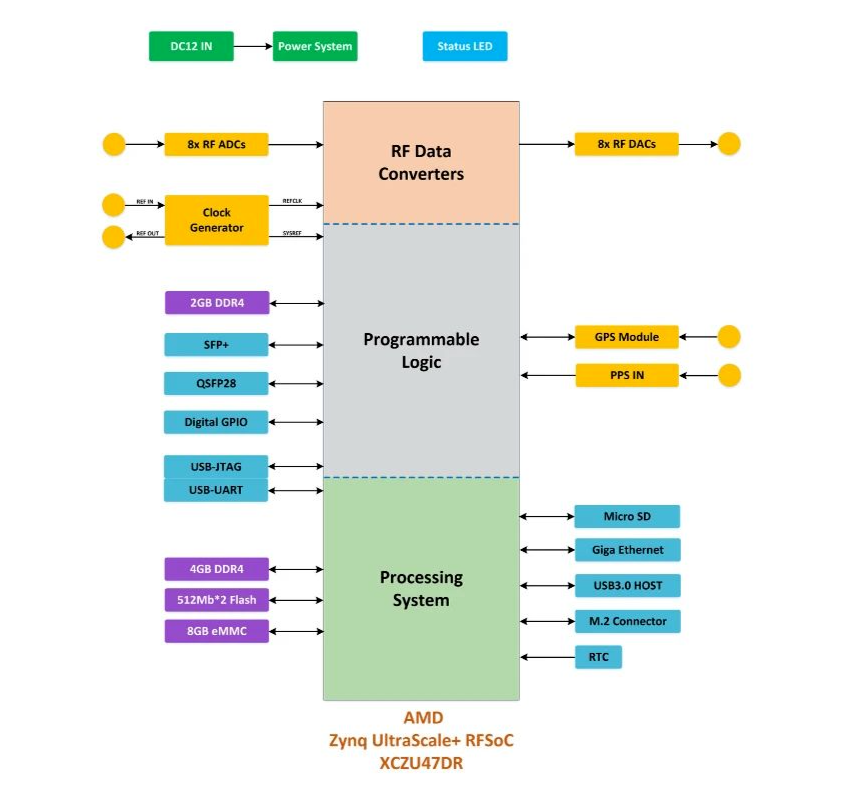

T510系统框图

三、应用场景丰富

·  早期预警与雷达系统（相控阵、数字阵列雷达）

·  频谱监测与无线通信（5G、卫星通信）

·  数字阵列、数字RF存储与回放

·  高性能科研与工业信号分析

·  电子战（EW）

·  多功能通信系统

四、定制化服务

T510 支持 OEM 定制服务，客户可根据需求灵活调整尺寸、接口和配置，满足各种个性化应用场景。欢迎联系销售团队了解更多详细信息: sales@microphase.cn。
