RFSoC平台—T510 多通道ADDA数据回环和同步测试

基于 T510 RFSoC 开发平台，构建并实现了一个完整的 8 通道 ADD 数据回环与8通道同步（MTS）裸机工程，充分利用 RFSoC 芯片内部集成的高速 ADC/DAC 资源以及同步机制，旨在为用户在裸机环境下进行多通道射频数据采集的应用开发提供可运行的参考范例与工程基础。

硬件连接

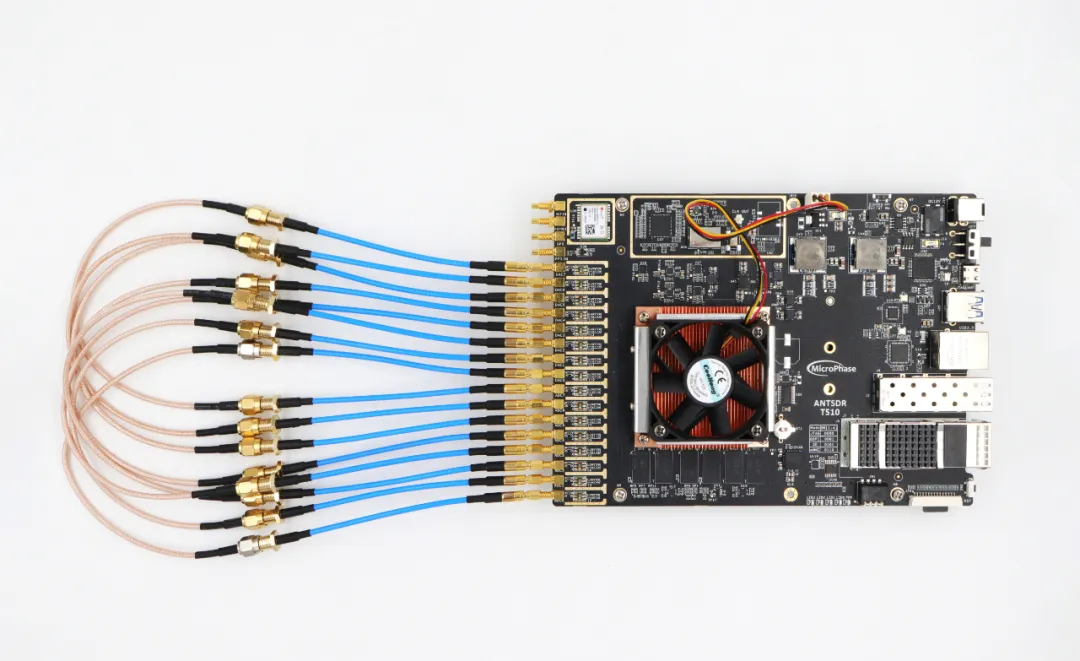

DAC 与 ADC 通道均通过 SSMC 转 SMA 线缆引出信号，再使用 SMA 对 SMA 的连接线将 8 路 DAC 输出一一对应回环至 8 路 ADC 输入，形成8个通道的数据回环。

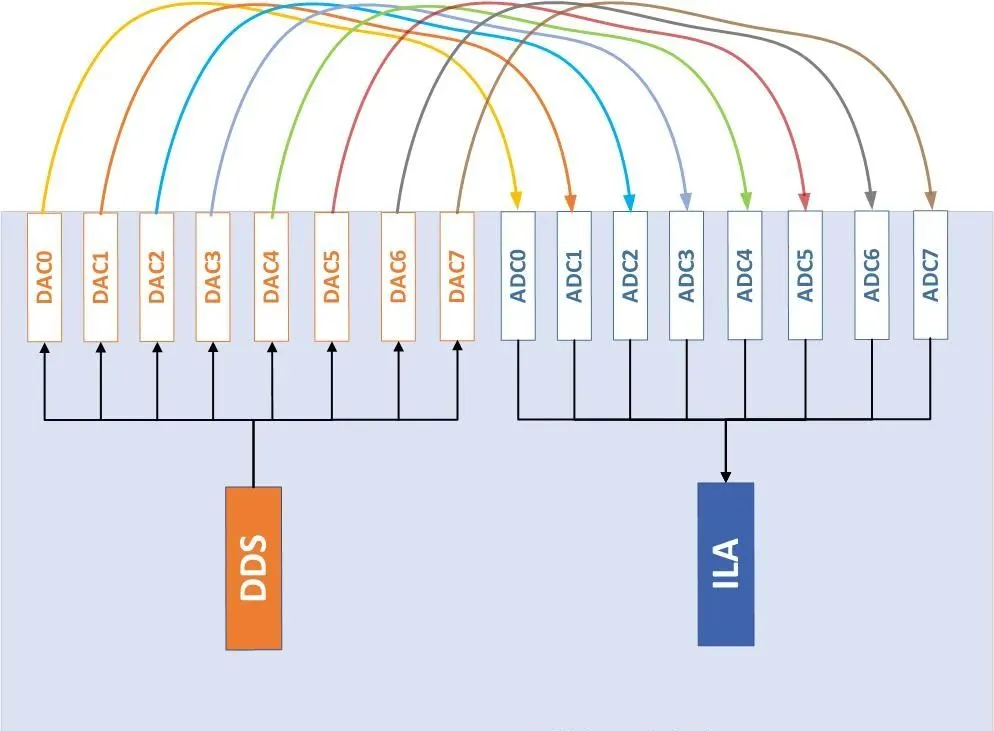

T510回环连接示意图

一、Vivado工程

在Vivado工程中，DDS IP 核首先产生一个单音信号，经过数字插值与数字上变频（DUC）处理后由 DAC 输出为模拟射频信号。随后通过回环线缆将其送入 ADC 模块进行直采，采集到的信号再经数字下变频（DDC）及抽取处理，最终得到基带信号。

结合 ILA 工具进行波形分析，可以观察到DAC发送的单音信号和 ADC采集到的基带信号。

 Vivado工程示意图

二、Vitis配置

在Vitis软件端，首先对时钟芯片 LMK04828 进行初始化并完成锁定，以确保各模块具备稳定且一致的系统时钟；随后初始化 RF-DAC/ADC 转换 IP 并调用 Xilinx 官方驱动 API 配置其关键工作参数。

完成基础配置后，系统执行 8 通道 MTS（多通道同步）操作，并自动判断同步状态，如未成功则重复尝试直至完成。整个过程中所有关键配置与状态信息均通过串口输出，便于用户进行调试与验证。

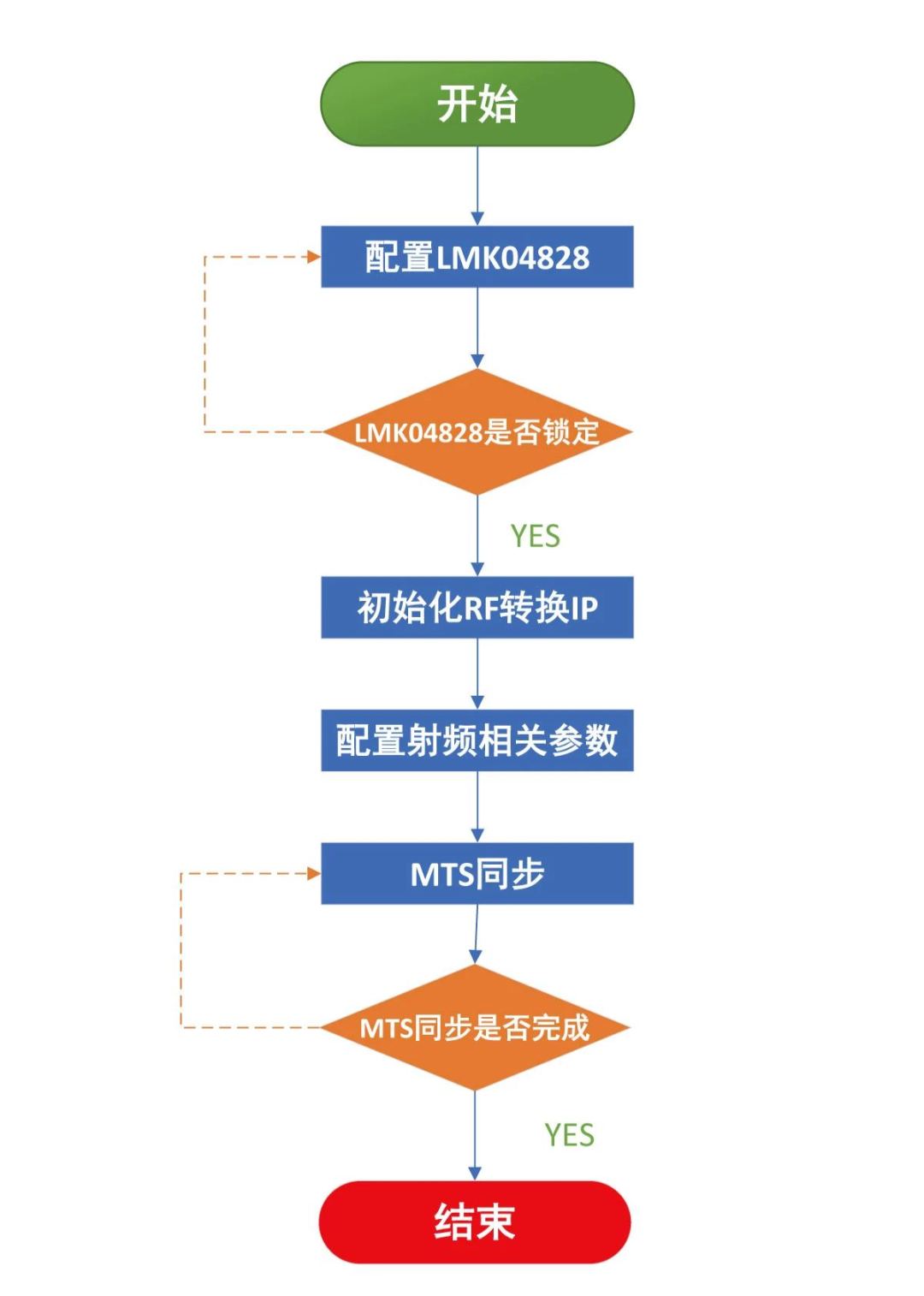

Vitis软件端的配置流程图

三、波形观测与验证效果

Vivado 中打开 ILA 调试工具后，可以观察到 8 路 ADC 采集到回环回来的单音信号，为发送的单音信号。

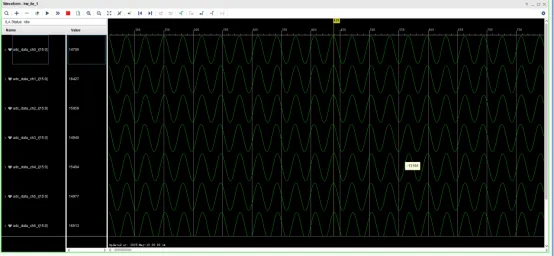

回环回来的单音信号

进一步单独查看 I 路数据，8个通道的信号峰值基本在同一时刻出现，表明 DAC同步发送这个单音信号，ADC同步采集到DAC发送到的信号，MTS 多通道同步功能运行稳定、结果可靠。

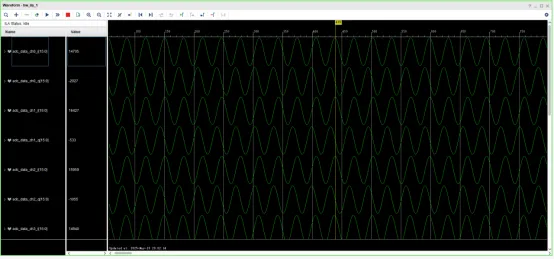

只看回环后I路的信号
