【MPC】模型预测控制(MPC)之多变量和状态空间研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

模型预测控制（Model Predictive Control, MPC）作为一种基于模型的先进控制策略，自20世纪70年代问世以来，凭借其独特的滚动优化、显式处理约束等核心特性，在工业控制领域得到了广泛应用。随着工业系统日益复杂化，多变量耦合、动态时变等特性愈发显著，传统单回路控制方法已难以满足高性能调控需求。状态空间模型作为刻画系统动态特性的通用工具，能够全面描述系统内部状态与输入输出的关联关系，为MPC处理复杂多变量系统提供了坚实的理论支撑。本文聚焦MPC在多变量系统中的应用与状态空间模型的融合研究，系统阐述其核心原理、关键技术、应用挑战及应对策略。

一、多变量系统的特性与MPC的适配优势

多变量系统是指包含多个输入变量（操纵变量）和多个输出变量（被控变量），且变量间存在显著耦合作用的动态系统，广泛存在于化工精馏塔、热力网络、飞行器姿态控制、多轴机器人等工业场景中。与单输入单输出（SISO）系统相比，多变量系统的控制难度主要体现在三个方面：一是耦合关联性，单个输入的调整可能同时引发多个输出的变化，导致控制回路间相互干扰；二是约束复杂性，系统普遍存在输入饱和（如阀门开度限制）、输出安全边界（如温度压力上限）、状态约束等多重约束，且约束间可能存在冲突；三是动态多样性，系统可能包含不同时间尺度的动态过程，部分还具有非线性、时变特性，增加了控制建模的难度。

MPC的核心机制使其在处理多变量系统时具备天然优势，主要体现在三个维度：其一，协同优化能力，MPC可在优化目标中统筹所有输入输出变量，通过构建多目标优化问题，实现变量间的协调控制，有效化解耦合干扰。例如在化工反应釜控制中，可同时调控加热功率、进料流量等输入变量，使温度、压力、液位等多个被控变量同步稳定在设定值；其二，约束处理灵活性，MPC可将各类约束直接纳入优化问题的数学模型中，通过约束优化算法确保控制动作满足实际工业运行要求，避免超调、振荡或安全事故；其三，动态适应能力，依托滚动优化机制，MPC在每个控制周期都会利用新的测量数据更新系统状态，重新进行预测与优化，能够实时适应多变量系统的动态变化和外部扰动。

二、状态空间模型在MPC中的核心作用与建模方法

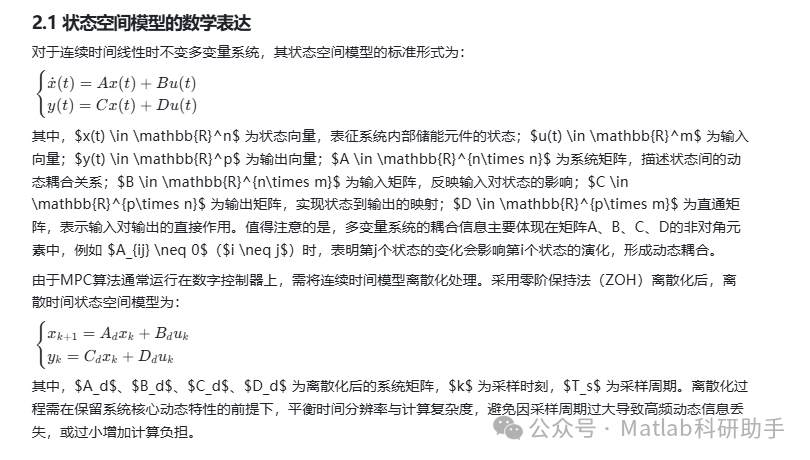

状态空间模型是现代控制理论的基础工具，通过一组一阶微分或差分方程描述系统内部状态的演化规律，以及状态与输入、输出的映射关系，能够更全面、精准地刻画系统动态特性，尤其适用于多变量复杂系统。相较于传统传递函数模型，状态空间模型不仅能体现系统外部输入输出关系，还能反映内部不可测状态的变化，为MPC的预测计算、优化设计提供更丰富的系统信息，是多变量MPC实现高性能控制的核心基础。

2.2 多变量MPC的状态空间建模要点

多变量MPC的状态空间建模需重点关注三个核心环节：一是状态变量选取，应优先选择能反映系统本质特性的物理量（如温度、压力、液位、速度等），确保模型能准确表征系统动态行为；二是耦合关系刻画，通过机理分析或数据辨识方法，精准确定系统矩阵的非对角元素，清晰描述变量间的交互影响；三是模型验证与修正，结合系统运行数据对模型参数进行校准，平衡模型精度与复杂度，避免过度建模导致计算冗余，或建模不足影响控制性能。例如在双容水箱液位控制系统中，选取两个水箱的液位作为状态变量，通过机理分析确定系统矩阵A中交叉元素，刻画第一个水箱流出量对第二个水箱液位的影响，从而准确构建反映耦合关系的状态空间模型。

三、多变量状态空间MPC的关键技术

3.1 解耦策略设计

多变量系统的强耦合特性是影响控制性能的核心瓶颈，若直接应用标准MPC，可能导致控制振荡、响应迟滞甚至闭环不稳定。因此，需在状态空间建模阶段融入解耦思想，通过前馈补偿、反馈解耦或对角化处理等机制，削弱变量间的交互干扰。常用方法包括基于相对增益阵列（RGA）的输入输出配对优化，通过合理匹配输入输出通道减少耦合影响；以及通过状态变换实现系统对角化，将多变量系统分解为多个独立的单变量子系统，简化控制设计。此外，还可构建融合解耦预处理与滚动优化的统一框架，在优化目标中引入耦合抑制项，实现解耦与控制的协同优化。

3.2 状态估计技术

在实际工业场景中，系统的状态变量往往无法全部直接测量（如化工反应的中间产物浓度），需通过状态估计方法获取准确的状态信息，为MPC的预测与优化提供可靠输入。常用的状态估计算法包括卡尔曼滤波器（适用于线性系统）、扩展卡尔曼滤波器（适用于非线性系统）等。状态估计的精度直接决定MPC的控制性能，若估计存在较大误差，会导致预测结果偏离实际，进而影响优化控制量的计算。因此，需结合系统特性选择合适的估计算法，并通过在线校准提升估计精度，确保状态信息的可靠性。

3.3 约束优化求解

多变量状态空间MPC的优化问题本质是带约束的有限时域优化问题，需在满足输入、输出、状态等多重约束的前提下，最小化跟踪误差、控制量变化等目标函数。由于多变量系统的优化变量维度高、约束条件复杂，传统优化方法难以满足实时控制需求。目前主流的求解策略包括采用高效的数值优化算法（如内点法、梯度下降法）提升求解速度；通过约束软化技术将硬约束转化为软约束，在优化目标中加入约束违反项，平衡约束满足度与控制性能；以及基于优先级排序处理约束冲突，优先满足安全相关的关键约束。此外，还可采用并行计算技术，利用多核处理器或分布式平台缩短求解时间，保障实时控制性能。

四、多变量状态空间MPC的挑战与应对策略

4.1 计算复杂度问题

多变量系统的高维度特性（多输入、多输出、多状态），以及较长预测时域的需求，导致MPC的优化问题规模庞大，计算复杂度显著提升，可能出现求解时间过长、无法满足实时控制要求的问题，尤其在快速动态系统（如自动驾驶、电力电子变换）中更为突出。应对策略主要包括：一是模型简化，在保证精度的前提下，通过降阶技术减少模型的阶次和变量数量，降低优化问题规模；二是算法优化，采用高效的QP求解器、稀疏矩阵计算等技术提升求解效率；三是架构优化，采用滚动优化的并行计算架构，或基于模型预测的近似求解方法，在控制性能与计算效率之间寻求平衡。

4.2 系统不确定性的影响

多变量状态空间系统普遍存在模型参数不确定性（如设备老化导致的参数漂移）、外部扰动不确定性（如原料成分波动、负载变化）等问题，这些不确定性会导致模型预测与系统实际行为存在偏差，影响MPC的控制性能，甚至引发系统不稳定。应对这一挑战的核心思路是提升MPC的鲁棒性与自适应能力。鲁棒MPC通过在模型中考虑不确定性的范围，采用极小极大优化准则，确保在最坏扰动情况下系统仍能保持稳定和可接受的控制性能；自适应MPC则通过在线学习系统运行数据，实时调整模型参数，使模型适应系统的动态变化，提升对不确定性的适应能力。此外，还可融合数据驱动方法（如神经网络、支持向量机）构建混合模型，利用数据驱动模型的非线性拟合能力弥补机理模型的不足，提升模型对不确定性的刻画能力。

4.3 工程实现难点

多变量状态空间MPC的工程实现面临模型辨识困难、参数调试复杂、硬件部署受限等挑战。模型辨识方面，多变量系统的耦合特性导致机理建模难度大，而数据驱动建模需要大量高质量的训练数据，实际工业场景中往往难以获取。应对策略是采用机理建模与数据驱动建模相结合的混合建模方法，充分发挥机理模型的物理一致性和数据驱动模型的高精度优势。参数调试方面，多变量MPC涉及预测时域、控制时域、权重系数等多个可调参数，参数间相互影响，调试过程复杂。可采用基于灵敏度分析的参数优化方法，或结合智能算法（如遗传算法、粒子群优化）实现参数的自动校准。硬件部署方面，需考虑控制器的计算能力、存储资源等限制，可通过模型简化、算法轻量化等技术适配嵌入式硬件平台，保障工程实现的可行性。

五、应用案例与研究展望

5.1 典型应用案例

在化工领域，多变量状态空间MPC被广泛应用于精馏塔控制，通过构建包含温度、压力、流量等多变量的状态空间模型，实现多个被控变量的协同优化，提升产品纯度、降低能耗。在航空航天领域，飞行器的姿态控制涉及俯仰角、偏航角、滚转角等多个状态变量的协同调节，基于状态空间模型的MPC能够准确预测姿态变化，通过实时优化控制输入确保飞行稳定。在机器人控制领域，多轴机器人的关节运动存在强耦合，采用多变量状态空间MPC可实现关节运动的精准协调，提升运动控制精度和稳定性。

5.2 研究展望

未来，多变量状态空间MPC的研究将聚焦于四个方向：一是智能算法融合，结合深度学习、强化学习等智能技术，实现模型的自适应辨识、参数的自动优化，提升控制器的智能化水平；二是分布式MPC架构，针对大规模多变量系统（如智能电网、工业物联网），构建分布式控制架构，降低集中式控制的计算压力，提升系统的可扩展性；三是鲁棒自适应协同设计，进一步提升控制器对不确定性、时变性的适应能力，保障复杂场景下的控制稳定性；四是轻量化实现技术，结合边缘计算、模型压缩等技术，推动多变量状态空间MPC在嵌入式设备、小型工业控制器中的广泛应用，拓展其工程应用场景。

六、结论

多变量系统的耦合特性与复杂约束给控制设计带来了巨大挑战，而MPC与状态空间模型的融合为解决这一问题提供了有效路径。状态空间模型凭借其强大的系统刻画能力，为多变量MPC提供了精准的预测基础；MPC则通过滚动优化与约束处理能力，实现多变量系统的协同优化控制。通过解耦策略、状态估计、约束优化等关键技术的支撑，多变量状态空间MPC能够有效应对工业系统的复杂需求。尽管目前仍面临计算复杂度、不确定性、工程实现等挑战，但随着智能算法、并行计算等技术的发展，其在工业控制领域的应用前景将更加广阔。未来的研究需聚焦于提升控制器的智能化、鲁棒性与轻量化水平，推动理论成果向工程应用的深度转化。

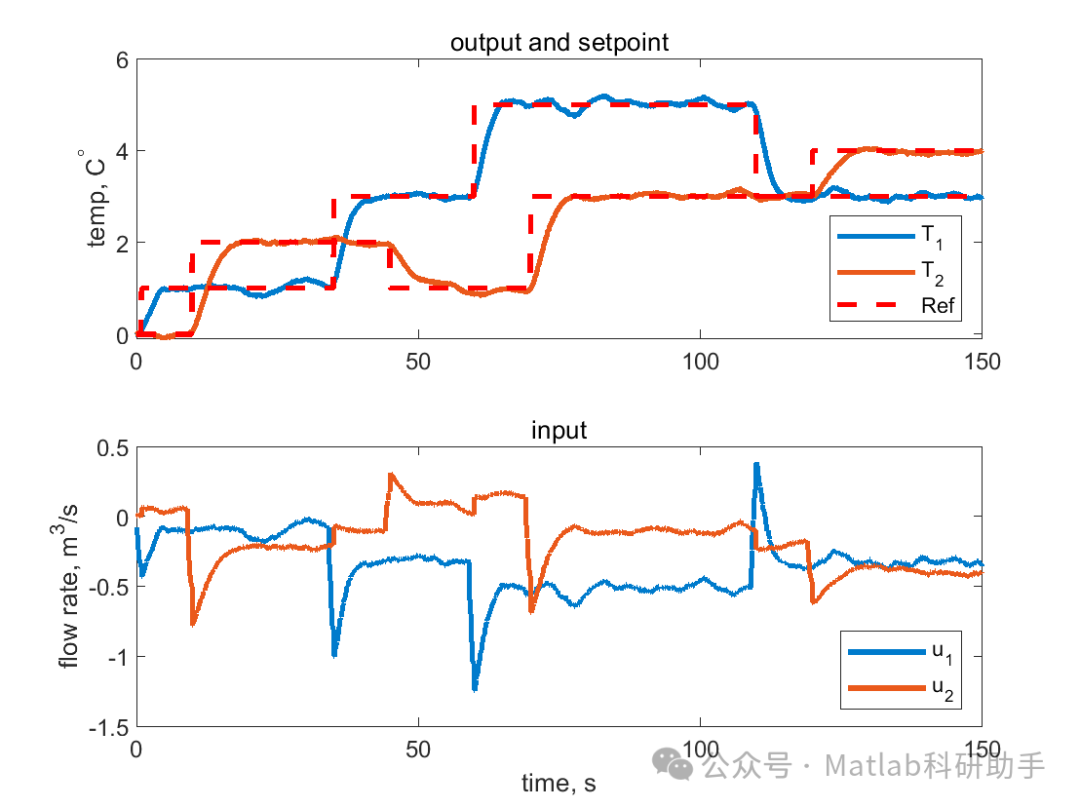

⛳️ 运行结果

🔗 参考文献

[1] 张旭.基于模型预测控制和卡尔曼滤波的统一电能质量调节器的研究[D].天津大学[2025-12-19].DOI:10.7666/d.y1874586.

[2] 王丽君,孟迎军,罗为,等.基于状态空间多变量误差校正的预测控制[J].控制工程, 2019, 26(3):6.DOI:CNKI:SUN:JZDF.0.2019-03-028.

[3] 刘明明,顾兴源,王伟.基于状态空间模型的随机多变量广义预测控制[C]//控制理论及其应用年会.1991.
