一、研究背景与核心价值

在 “双碳” 目标推动下，新型电力系统对清洁、高效、灵活的分布式电源需求激增。质子交换膜燃料电池（PEMFC）以启动速度快（<1min）、工作温度低（60-80℃）、能量转换效率高（40%-60%）、零污染排放等优势，成为分布式供电、新能源汽车、备用电源等领域的核心技术之一。

与传统化石能源发电相比，PEMFC 通过电化学反应直接将氢能转化为电能，避免 “热能 - 机械能 - 电能” 的多环节损耗，发电效率是内燃机的 2-3 倍；与锂离子电池储能系统相比，PEMFC 可通过持续供氢实现长时间稳定供电（续航能力不受容量衰减限制）。在电力系统中，PEMFC 既可作为分布式电源接入配电网（如工业园区 500kW PEMFC 电站），又能与 STATCOM 等柔性设备协同运行，平抑新能源出力波动（如光伏 / 风电 + PEMFC 联合系统），对提升电网韧性与清洁能源消纳率具有重要意义。

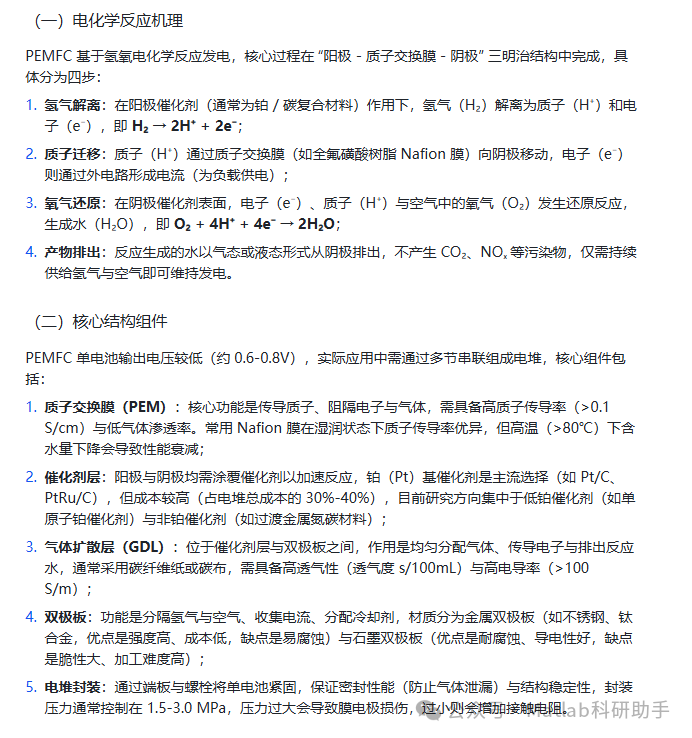

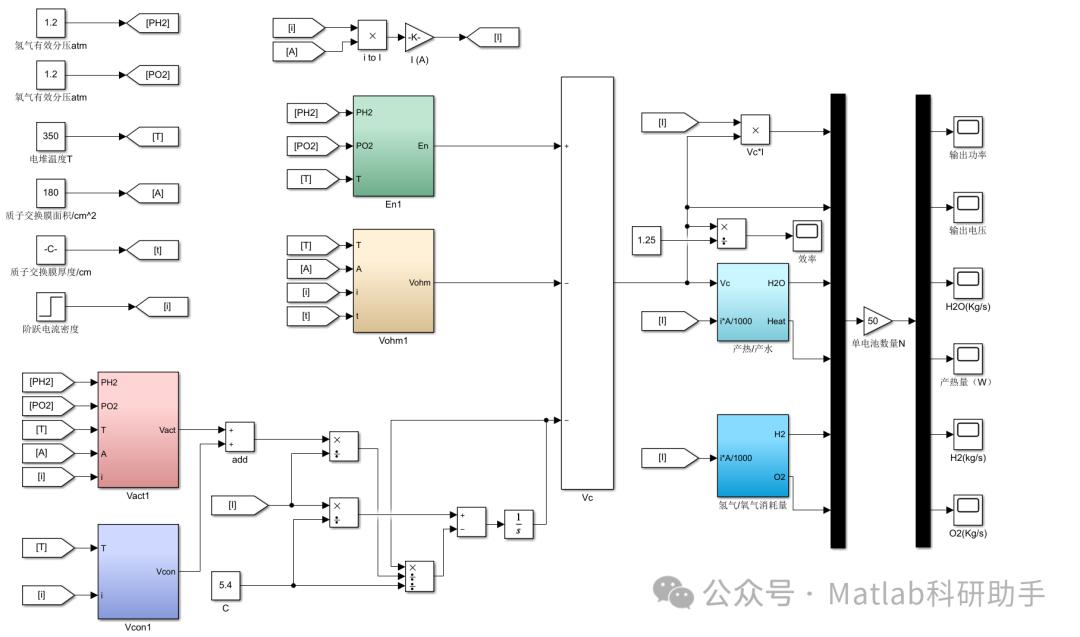

二、PEMFC 的工作原理与核心结构

三、PEMFC 核心性能影响因素与优化策略

PEMFC 的输出功率、效率与寿命受操作条件、材料特性、系统设计等多因素影响，核心优化方向集中于以下维度：

（一）操作条件优化

温度控制：最佳工作温度为 60-80℃—— 温度过低会降低质子传导率与反应动力学速度（如 40℃时输出功率仅为 70℃时的 60%）；温度过高会导致膜脱水（质子传导率下降）与催化剂烧结（活性面积减少）。优化方案：采用闭环冷却系统（如水冷板、空气冷却），结合 PID 控制器将温度波动控制在 ±2℃以内；

湿度调节：质子交换膜需维持 20%-100% 相对湿度（RH），湿度过低会导致膜电阻增大（电压损失增加 0.1-0.2V），湿度过高则会导致气体扩散层 “水淹”（阻碍气体传输）。优化方案：采用加湿器（如喷射式加湿器、膜加湿器）调节进气湿度，结合排水系统（如疏水涂层 GDL）避免水淹，使膜湿度稳定在 50%-80% RH；

气体压力与流量：氢气与空气压力升高可提升反应气体浓度（如氢气压力从 0.1MPa 增至 0.3MPa，输出功率提升 15%-20%），但过高压力会增加系统能耗（压缩机功耗占比达 10%-15%）。优化方案：根据负载需求动态调节压力（低负载时 0.1-0.2MPa，高负载时 0.2-0.4MPa），同时控制气体过量系数（氢气 1.2-1.5，空气 2.0-3.0），保证反应充分且降低能耗。

（二）材料性能提升

质子交换膜改性：针对 Nafion 膜高温稳定性差的问题，通过掺杂无机纳米粒子（如 SiO₂、TiO₂）提升耐高温性能，使膜在 100℃时质子传导率仍保持 0.08 S/cm 以上；开发全氟磺酸树脂与芳香族聚合物复合膜，降低成本的同时提升化学稳定性（寿命延长至 10000h 以上）；

催化剂优化：采用 “核壳结构” 催化剂（如 Pt@Ni/C），在降低铂用量（减少 50% 以上）的同时提升催化活性（氧还原反应半波电位提升 50-100mV）；开发非铂催化剂（如 Fe-N-C 催化剂），成本仅为铂催化剂的 1/10，虽活性仍需提升，但已具备产业化潜力；

气体扩散层改进：在 GDL 表面涂覆疏水涂层（如聚四氟乙烯 PTFE），接触角从 90° 提升至 130° 以上，有效抑制水淹；优化 GDL 孔隙结构（孔径分布 20-100μm），提升气体渗透率与水排出能力，使高负载下电压损失降低 0.05-0.1V。

（三）系统集成设计

水热管理系统：采用 “加湿器 - 冷却器 - 排水阀” 一体化设计，回收反应水用于加湿进气（水资源利用率达 80% 以上），同时通过冷却系统将废热回收（如用于建筑供暖），使系统总效率提升 5%-10%；

氢气循环系统：未反应的氢气（约 10%-20%）通过循环泵回流至阳极，避免氢气浪费，同时稀释阳极产生的惰性气体（如 N₂），防止催化剂中毒，使氢气利用率从 80% 提升至 95% 以上；

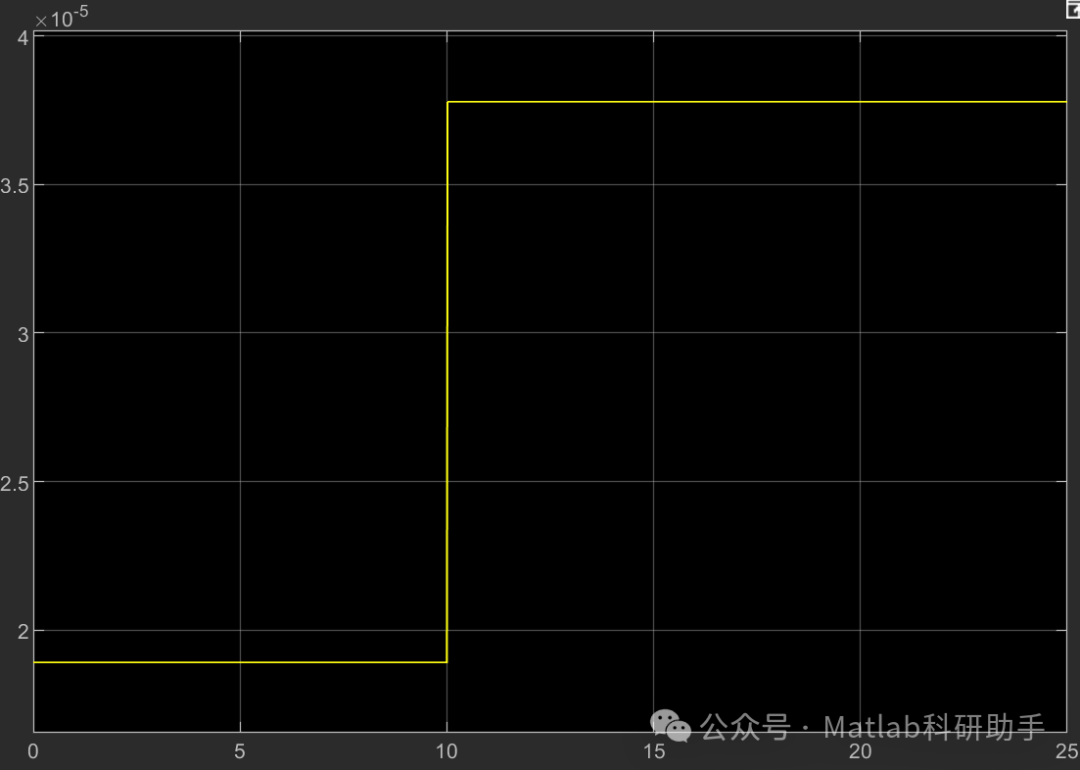

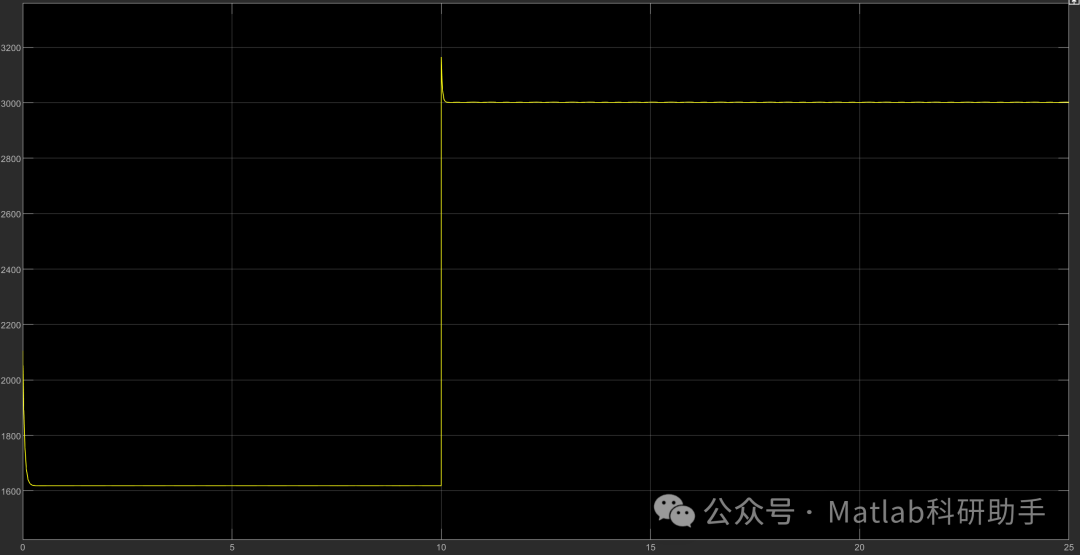

控制系统优化：基于 PI/PID 控制器实现多参数协同控制 —— 根据负载变化动态调节氢气 / 空气流量、温度、湿度，如负载从 20% 突增至 100% 时，控制系统在 500ms 内完成参数调整，使输出电压波动控制在 ±5% 以内。

四、PEMFC 与电力系统的适配性及协同应用

（一）分布式供电场景应用

PEMFC 作为分布式电源接入配电网（如 10kV 配网），具有以下优势：

灵活部署：模块化设计（如 50kW、200kW、500kW 模块），可根据负荷需求组合，适合工业园区、数据中心、偏远地区供电；

削峰填谷：在用电高峰时段（如 18:00-22:00）满功率输出，补充电网供电；在用电低谷时段（如 0:00-6:00）降低功率，或与电解槽联动制氢（实现 “电 - 氢 - 电” 循环），平抑电网负荷波动；

备用电源：响应速度快（），可作为医院、基站等关键场所的备用电源，较柴油发电机更环保（零排放）、更可靠（无机械磨损，故障率低）。

以某工业园区 500kW PEMFC 分布式电站为例：

系统配置：5 台 100kW PEMFC 模块（串联组成 400V 直流母线）+ 逆变器（输出 380V/10kV 交流电）+ 氢气储存罐（储量满足 8h 满功率运行）；

运行效果：年发电量约 400 万 kWh，替代燃煤发电减少 CO₂排放约 3200 吨；与配电网协同运行，高峰时段可降低电网负荷压力 15%，年节省电费约 50 万元。

（二）与 STATCOM 的协同运行

结合你此前关注的 STATCOM 技术，PEMFC 与 STATCOM 在电力系统中可形成 “发电 - 补偿” 协同体系，解决新能源并网带来的电压波动与无功失衡问题：

场景需求：PEMFC 电站输出功率受氢源供应与负载变化影响，可能产生小幅波动（如 ±5%），同时其逆变器输出会引入少量谐波（如 3 次、5 次谐波），需 STATCOM 进行无功补偿与谐波抑制；

协同机制：

无功平衡：STATCOM 实时监测 PEMFC 并网母线电压，当 PEMFC 输出功率增加导致母线电压升高时，STATCOM 吸收容性无功；当功率降低导致电压下降时，STATCOM 注入容性无功，使母线电压偏差控制在 ±1% 以内；

谐波抑制：STATCOM 通过电流内环的谐波补偿算法，抑制 PEMFC 逆变器产生的 3 次、5 次谐波，使电流畸变率从 5%-8% 降至 2% 以下，满足 GB/T 14549-1993 标准要求；

案例效果：某 10kV PEMFC（200kW）与 STATCOM（50kvar）协同系统，在 PEMFC 功率从 50% 突增至 100% 时，STATCOM 在 20ms 内完成无功调节，母线电压波动从 ±3.5% 降至 ±0.8%，谐波畸变率从 6.2% 降至 1.8%。

（三）与储能系统的联合应用

PEMFC 与锂离子电池、氢能储能联合，可构建 “多能互补” 系统，提升供电稳定性：

短期储能（锂离子电池）：应对毫秒至分钟级功率波动（如负载突变、PEMFC 启动延迟），锂离子电池可快速充放电（响应时间 0ms），弥补 PEMFC 动态响应不足；

长期储能（氢能）：应对小时至天级功率波动（如光伏夜间出力缺失），通过电解槽将多余电能转化为氢气（储存在高压罐或地下储氢库），需要时通过 PEMFC 发电，实现电能的长周期存储（储能效率约 30%-40%）。

以 “光伏（1MW）+ PEMFC（500kW）+ 锂离子电池（200kWh）” 联合系统为例：

白天光伏出力充足时，多余电能一部分存入锂电池（供短期调峰），一部分用于电解制氢（供夜间 PEMFC 发电）；

夜间光伏出力为零时，PEMFC 发电满足基础负荷，锂电池放电应对负荷峰值，系统供电可靠性达 99.9% 以上，较单一光伏系统提升 30%。

五、现存技术瓶颈与未来发展方向

（一）核心技术挑战

成本过高：PEMFC 电堆成本约 3000-5000 元 /kW（主要源于铂催化剂、质子交换膜），远高于传统燃煤发电（约 500 元 /kW），限制大规模应用；

氢源供应受限：绿氢（通过可再生能源电解制氢）成本约 30-40 元 /kg，灰氢（通过化石能源制氢）虽成本低（约 15-20 元 /kg）但不环保，氢气管网建设滞后（目前国内加氢站仅约 300 座）；

寿命与稳定性不足：车载 PEMFC 寿命约 5000-8000h（目标 10000h），固定式 PEMFC 寿命约 10000-20000h（目标 40000h），长期运行中催化剂衰减、膜降解、水淹等问题导致性能下降；

动态响应较慢：PEMFC 从低负载（20%）升至高负载（100%）需 1-5s，无法满足电网毫秒级调峰需求，需与储能系统协同。

（二）未来优化路径

降本技术：

催化剂：开发非铂催化剂（如 Fe-N-C、Co-N-C），或通过 “原子层沉积” 技术减少铂用量（降至 0.1g/kW 以下）；

质子交换膜：采用全氟磺酸树脂与无机材料复合膜，降低成本的同时提升性能；

双极板：推广金属双极板（如涂层不锈钢），替代昂贵的石墨双极板，使电堆成本降至 1000 元 /kW 以下；

氢源保障：

制氢：推广光伏 / 风电制氢，通过规模化降低绿氢成本（目标 2030 年降至 15 元 /kg 以下）；

储输：发展高压气态储氢（35MPa→70MPa）、液态储氢（-253℃）、固态储氢（如金属氢化物），建设跨区域氢气管网；

性能提升：

寿命延长：通过催化剂涂层改性（如抗烧结涂层）、膜电极结构优化（如梯度多孔结构），使车载 PEMFC 寿命突破 10000h；

动态响应：采用 “多段式电堆” 设计（不同负载区间启用不同节数电池），结合快速氢气 / 空气调节系统，使响应时间缩短至 0.5s 以内；

系统集成：

开发 “PEMFC-STATCOM - 储能” 一体化控制器，实现多设备协同优化；

推广微电网应用（如海岛、工业园区微电网），通过多能互补降低对大电网的依赖。

六、结论

质子交换膜燃料电池（PEMFC）作为清洁高效的新能源技术，在分布式供电、电网协同补偿、多能互补系统中具有广阔应用前景。通过操作条件优化、材料性能提升与系统集成设计，可有效解决其输出稳定性与效率问题，尤其与 STATCOM、储能系统的协同运行，能为新型电力系统提供 “发电 - 补偿 - 储能” 一体化解决方案。

尽管目前 PEMFC 面临成本高、氢源受限等挑战，但随着降本技术突破与氢能基础设施完善，预计到 2030 年，固定式 PEMFC 成本将降至 1000 元 /kW 以下，绿氢成本降至 15 元 /kg 以下，届时 PEMFC 将成为新型电力系统的重要组成部分，为 “双碳” 目标实现提供核心技术支撑。
