一、热网建模核心要素复现

（一）管网拓扑结构建模

在复现多区域综合能源系统热网建模时，首先要精准还原管网拓扑结构。需明确各区域热网的连接方式，包括直接连接、间接连接（如通过换热站）等类型。可采用图论的方法，将热网中的管道、节点（如热源节点、用户节点、换热节点）抽象为图的边和顶点，构建拓扑结构矩阵。

例如，对于包含 N 个节点的热网，可建立邻接矩阵 A，其中 A [i][j] 表示节点 i 与节点 j 之间是否存在管道连接，若存在则 A [i][j]=1，否则为 0。同时，要标注每条管道的关键参数，如长度、管径、材质等，这些参数可从论文的实验数据或仿真设置部分获取。在复现过程中，需确保拓扑结构与论文描述完全一致，若论文中提供了拓扑结构图，可利用 AutoCAD、Visio 等工具进行精准绘制，再导入仿真软件（如 MATLAB/Simulink、EnergyPlus）中搭建对应的模型框架。

（二）热力特性建模

热力特性建模是热网建模的核心，主要包括管道的传热过程、流体流动特性以及节点的热力平衡建模。

管道传热过程建模：热网管道在输送热水或蒸汽时会存在热量损失，需根据论文中采用的传热公式进行复现。常见的传热模型基于牛顿冷却定律，考虑管道内流体与外界环境的热交换。其热量损失计算公式通常为：Q = K×A×ΔT，其中 K 为总传热系数，A 为管道的传热面积，ΔT 为管道内流体与外界环境的温差。在复现中，需确定 K 值的计算方法，论文中可能会根据管道材质、保温层厚度等参数给出具体的计算表达式，需严格按照该表达式进行参数设置。同时，要考虑流体在管道内的流动状态（层流或湍流）对传热系数的影响，若论文中提及了相关修正系数，需一并纳入模型。

流体流动特性建模：主要涉及管道内流体的压力损失和流量分配。压力损失计算通常采用达西 - 魏斯巴赫公式：ΔP = f×(L/D)×(ρv²/2)，其中 f 为摩擦系数，L 为管道长度，D 为管径，ρ 为流体密度，v 为流体流速。复现过程中，需明确论文中摩擦系数 f 的确定方法，如采用莫迪图、经验公式（如哈兰德公式）等。对于多区域热网的流量分配，需建立节点流量平衡方程，即流入节点的总流量等于流出节点的总流量。若论文中考虑了水泵的扬程特性，需将水泵的性能曲线（如 H-Q 曲线）纳入模型，以准确模拟流体在管网中的流动状态。

节点热力平衡建模：对于热源节点，需根据热源的类型（如燃煤锅炉、燃气轮机余热锅炉、地源热泵等）建立热力输出模型，明确热源的供热量与输入参数（如燃料消耗量、电能输入量）之间的关系。对于用户节点，需根据用户的热负荷特性（如住宅用户的采暖负荷、商业用户的空调负荷和热水负荷）建立热负荷需求模型，可采用逐时热负荷计算方法，结合室外温度、室内设定温度、建筑围护结构热工参数等因素进行计算。对于换热节点（如区域换热站），需建立换热器的传热模型，考虑冷热流体的温度变化、流量变化对换热效率的影响，确保换热节点的供热量满足下游用户的需求。

二、系统运行优化关键环节复现

（一）优化目标确定

多区域综合能源系统热网运行优化的目标通常包括经济性、环保性、可靠性等多个方面，需根据论文中明确的优化目标进行复现。

经济性目标：常见的经济性目标为最小化系统运行成本，包括燃料成本（如煤炭、天然气成本）、电能采购成本（从电网购电的成本）、运维成本（设备维护、人员工资等）等。其目标函数通常可表示为：min C = C_fuel + C_electricity + C_operation，其中 C_fuel 为燃料成本，C_electricity 为电能采购成本，C_operation 为运维成本。在复现中，需从论文中获取各成本项的计算参数，如燃料价格、电价、运维成本系数等，确保成本计算的准确性。若论文中考虑了不同时间段（如峰谷平时段）的电价差异，需在目标函数中体现分时电价的影响。

环保性目标：随着环保要求的提高，环保性目标也成为重要的优化指标，通常以最小化系统污染物排放量（如 CO₂、SO₂、NOₓ排放量）为目标。其目标函数可表示为：min E = Σ(E_i × Q_i)，其中 E_i 为第 i 种能源（如煤炭、天然气）的污染物排放系数，Q_i 为第 i 种能源的消耗量。复现过程中，需获取论文中给出的各能源类型的污染物排放系数，若论文中采用了碳交易机制，还需将碳成本纳入环保性目标或经济性目标中。

可靠性目标：可靠性目标主要关注热网的供热量能否满足用户的需求，避免出现断供或供热量不足的情况。通常以热负荷满足率最大化为目标，或最小化供热量缺额。其目标函数可表示为：max R = (1 - ΣΔQ_i / ΣQ_demand_i) × 100%，其中 ΔQ_i 为第 i 个用户节点的供热量缺额，Q_demand_i 为第 i 个用户节点的热负荷需求。在复现中，需明确论文中对供热量缺额的惩罚机制，若存在惩罚成本，需将其纳入经济性目标函数中。

（二）约束条件构建

系统运行优化需满足一系列约束条件，包括热网运行约束、设备运行约束、能源平衡约束等，需严格按照论文中提及的约束条件进行构建。

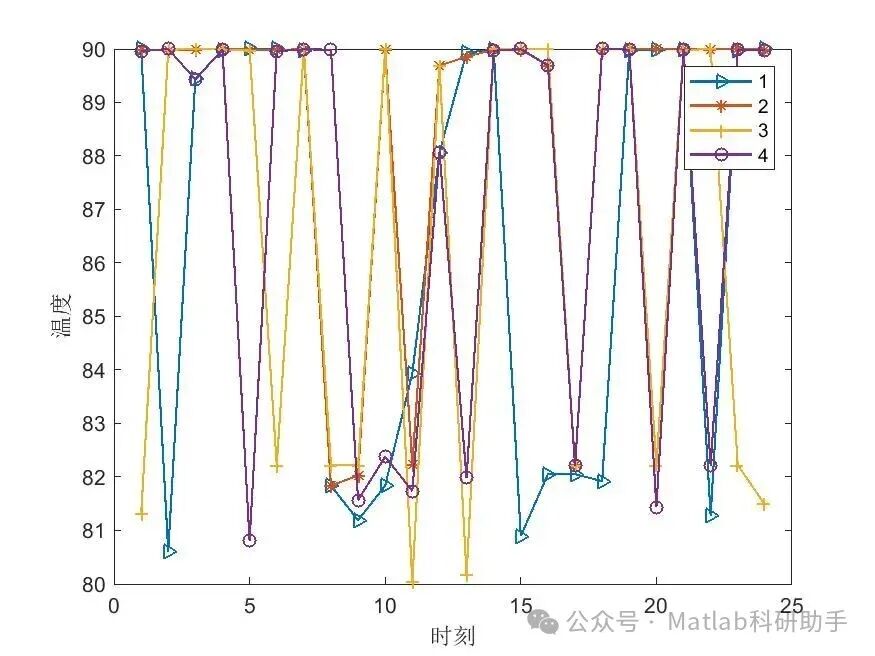

热网运行约束：主要包括管道流体温度约束、压力约束、流量约束等。例如，管道内热水的温度不得超过设备的耐受温度，供回水温差需在合理范围内（通常根据热网类型和用户需求确定）；管道内的压力不得超过管道的设计压力，避免管道破裂；各管道的流量不得超过管道的最大输送能力，同时需满足节点流量平衡。在复现中，需从论文中获取具体的约束限值，如最高供水温度、最低回水温度、管道设计压力、最大流量等，并将其转化为数学约束方程。

设备运行约束：涉及热网中的各类设备，如热源设备、水泵、换热器等。热源设备的出力需在其最小出力和最大出力之间，如燃煤锅炉的最小出力通常为额定出力的 30%-50%，最大出力为额定出力的 100%-110%；水泵的流量和扬程需在其高效运行区间内，避免偏离高效区导致能耗增加；换热器的换热效率需在合理范围内，通常不低于 85%。复现过程中，需根据论文中提供的设备参数（如额定出力、高效运行区间、换热效率等）建立设备运行约束方程，确保设备在安全、高效的范围内运行。

能源平衡约束：包括热平衡约束和电平衡约束（若综合能源系统中包含电力系统）。热平衡约束要求系统的总供热量等于总热负荷需求加上热网的热量损失；电平衡约束要求系统的总发电量（如分布式电源发电量）加上从电网的购电量等于总电负荷需求（如水泵、风机等用电设备的耗电量）。在复现中，需根据热网和电力系统的连接方式，建立对应的能源平衡约束方程，确保系统的能源供需平衡。

（三）优化算法实现

根据论文中采用的优化算法进行复现，常见的优化算法包括线性规划（LP）、非线性规划（NLP）、整数规划（IP）、混合整数线性规划（MILP）、启发式算法（如遗传算法 GA、粒子群优化算法 PSO、蚁群算法 ACO）等。

数学规划算法复现：若论文采用线性规划或混合整数线性规划算法，可利用 MATLAB 中的 intlinprog 函数、Gurobi 优化软件、Lingo 软件等进行实现。首先，需将优化目标函数和约束条件转化为标准的线性规划或混合整数线性规划格式，明确决策变量（如各热源的出力、各管道的流量、从电网的购电量等）的类型（连续变量或整数变量）和取值范围。然后，在相应的软件中输入目标函数系数、约束矩阵、右侧常数项等参数，调用优化求解器进行求解。复现过程中，需注意参数的单位一致性，确保求解结果的准确性。

启发式算法复现：若论文采用启发式算法，需根据算法的原理和步骤进行编程实现。以遗传算法为例，需实现种群初始化、适应度函数计算、选择、交叉、变异等操作。种群初始化时，需根据决策变量的取值范围生成初始种群；适应度函数需根据优化目标函数进行设计，若为多目标优化问题，还需采用多目标评价方法（如加权求和法、层次分析法、非支配排序法等）；选择操作可采用轮盘赌选择、锦标赛选择等方法；交叉和变异操作需根据决策变量的类型（连续变量或离散变量）选择合适的算子。在复现中，需从论文中获取算法的关键参数，如种群规模、交叉概率、变异概率、迭代次数等，并进行参数调试，以确保算法的收敛性和求解精度。同时，可将复现的算法结果与论文中的结果进行对比，分析差异原因，若存在较大差异，需检查算法实现过程中的逻辑错误或参数设置问题。

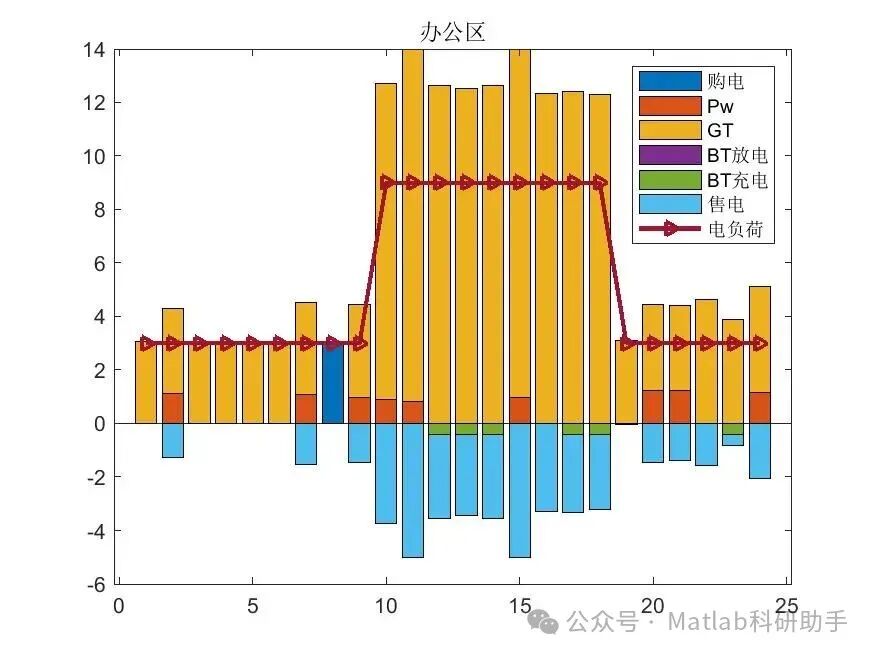

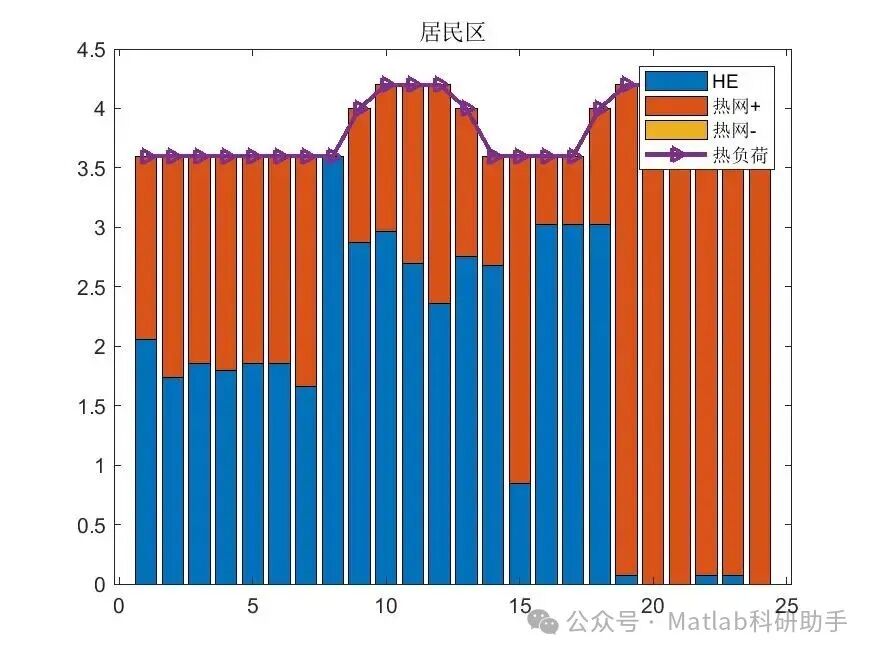

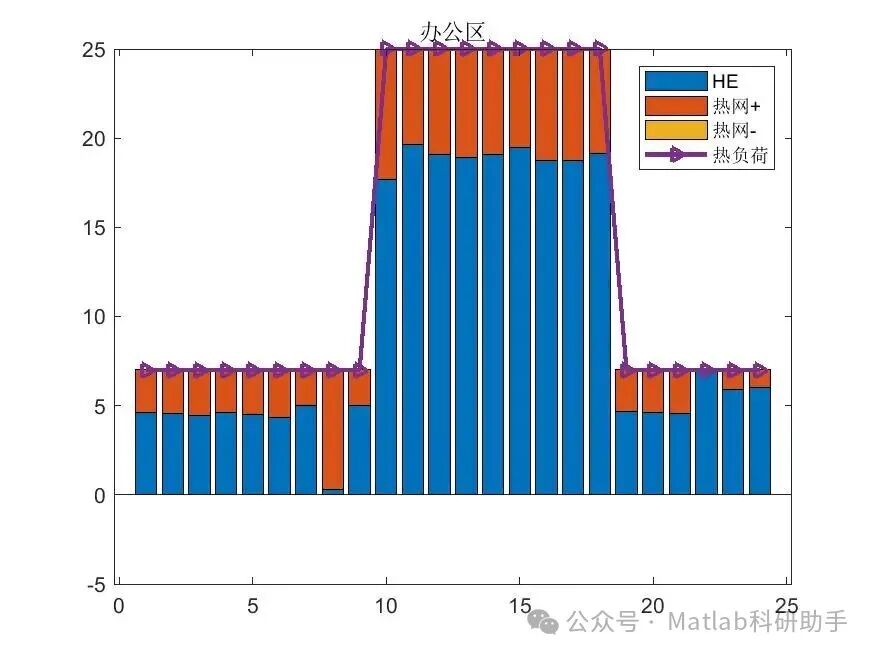

三、结果分析

将复现的系统运行优化结果与论文中的结果进行对比，包括优化目标值（如运行成本、污染物排放量、热负荷满足率）、决策变量取值（如各热源出力分配、流量分配）等方面。

优化目标值对比：计算复现结果与论文结果之间的相对误差，若相对误差较小（通常小于 10%），则说明优化算法的实现正确，模型的参数设置合理。若相对误差较大，需分析原因，可能是模型参数（如传热系数、排放系数、电价）与论文中的参数存在差异，或优化算法的参数（如种群规模、迭代次数）设置不当，需逐一排查并进行修正。

决策变量取值对比：分析复现结果中各决策变量的取值是否与论文结果的变化趋势一致。例如，在不同时间段，各热源的出力分配是否符合论文中描述的规律（如高峰时段优先利用高效热源，低谷时段利用低成本热源）；各管道的流量分配是否满足节点流量平衡和管道运行约束。若决策变量的取值趋势一致，且满足所有约束条件，则说明优化过程正确。
