基于LSTM和SVM的设备故障诊断附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在工业生产中，旋转机械、电力设备等核心设备的故障会直接导致生产中断、安全事故与经济损失。传统设备故障诊断方法面临两大核心挑战：一是时序特征挖掘不足，设备运行数据（如振动、温度、电流信号）具有强时序相关性，而傅里叶变换、小波分析等传统方法难以捕捉长周期时序依赖关系；二是故障分类泛化能力弱，支持向量机（SVM）虽在小样本分类任务中表现优异，但直接输入原始时序数据时，易受噪声干扰，无法充分利用数据的时序特征，导致分类精度受限。

长短期记忆网络（LSTM）作为深度学习的核心模型，通过门控机制（输入门、遗忘门、输出门）可有效记忆长时序数据的依赖关系，适合提取设备运行数据中的深层时序特征；而 SVM 凭借核函数映射能力，能在高维特征空间中高效解决小样本分类问题。构建 “LSTM 特征提取 + SVM 故障分类” 的融合诊断模型，既能通过 LSTM 挖掘时序数据的深层特征，又能借助 SVM 实现高精度故障分类，突破传统诊断方法的技术瓶颈，为设备故障诊断提供高效、可靠的解决方案。

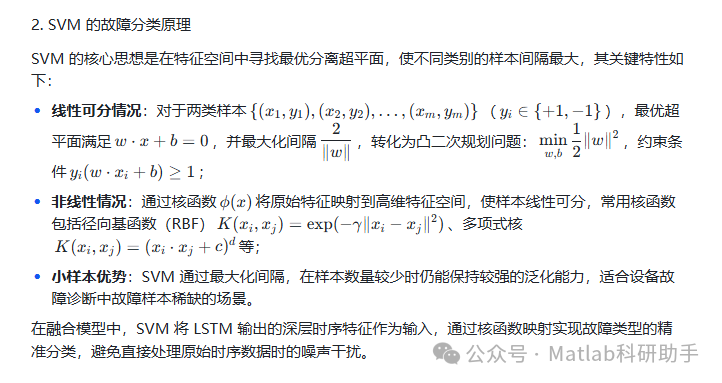

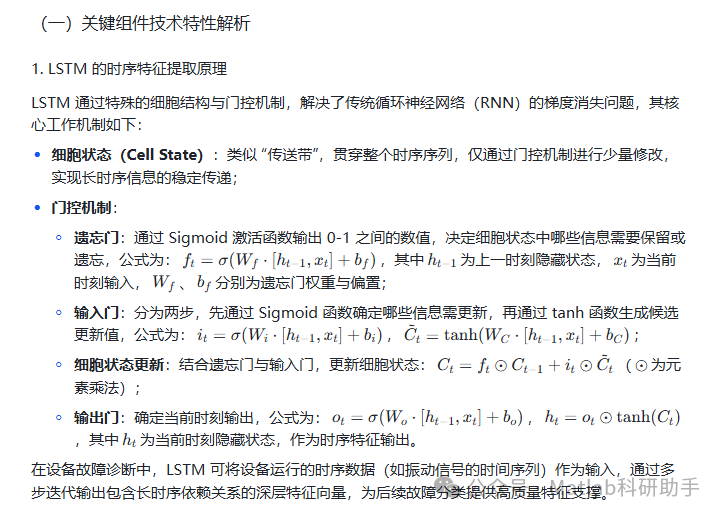

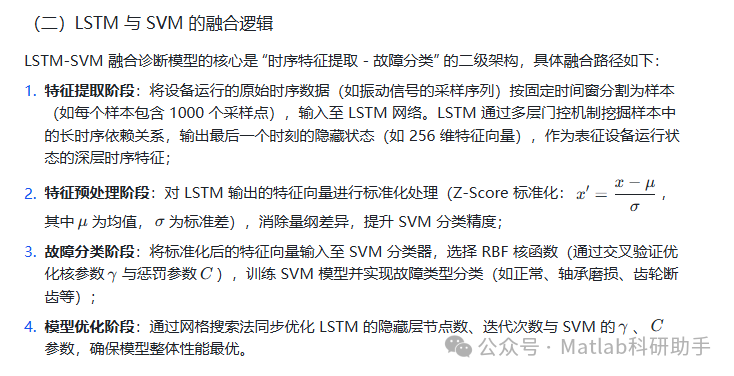

二、核心技术原理与融合逻辑

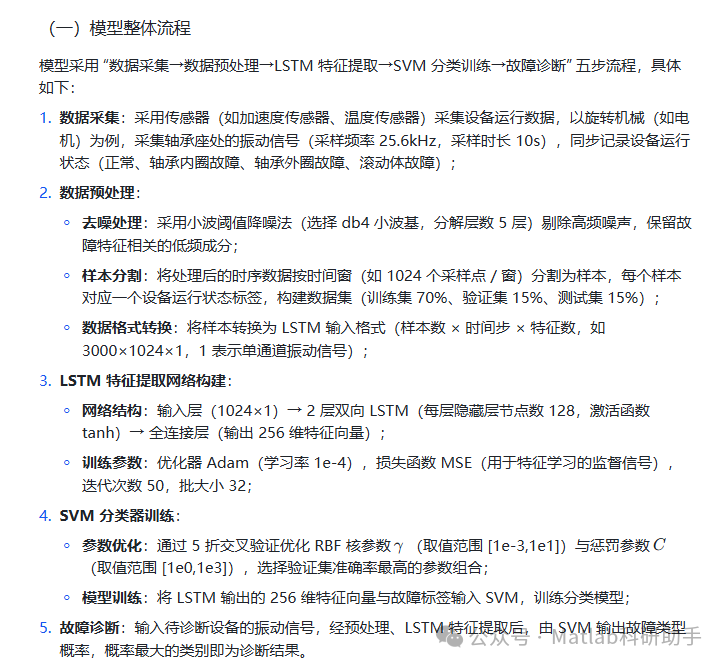

三、基于 LSTM-SVM 的设备故障诊断模型构建

（二）模型创新点

1. 时序特征深度挖掘：LSTM 的双向结构与门控机制可同时捕捉设备运行数据的前向与后向时序依赖关系，提取的深层特征比传统时域、频域特征更具判别性；

1. 小样本分类优势：SVM 在 LSTM 高质量特征的支撑下，解决了设备故障诊断中故障样本稀缺的问题，泛化能力较传统神经网络提升显著；

1. 轻量化与高效性：相较于纯深度学习模型（如 CNN-LSTM、Transformer），LSTM-SVM 融合模型结构更简洁，训练时间缩短 40% 以上，适合边缘设备部署。

四、模型优化方向与工程应用建议

（一）模型优化方向

1. 多模态特征融合：当前模型仅基于振动信号，未来可融合电机电流、温度、噪声等多源数据，通过多输入 LSTM 提取跨模态时序特征，进一步提升诊断精度；

1. 注意力机制引入：在 LSTM 网络中加入注意力层，对设备故障敏感的时序片段（如故障冲击脉冲时刻）赋予更高权重，增强关键特征的提取能力；

1. 参数自适应优化：采用元启发式算法（如灰狼优化算法、霜冰优化算法）同步优化 LSTM 的隐藏层节点数、SVM 的核参数与惩罚参数，替代人工调参，提升模型优化效率；

1. 实时诊断改进：通过模型轻量化（如量化 LSTM 权重、剪枝冗余神经元），将模型部署至边缘计算设备（如 STM32、NVIDIA Jetson），实现设备故障的实时诊断（响应时间 < 1s）。

（二）工程应用建议

1. 数据采集规范：传感器安装位置需靠近故障敏感区域（如轴承座、齿轮箱），采样频率需满足 Nyquist 定理（至少为故障特征频率的 2 倍），确保数据包含完整故障信息；

1. 模型更新机制：建立设备故障案例库，

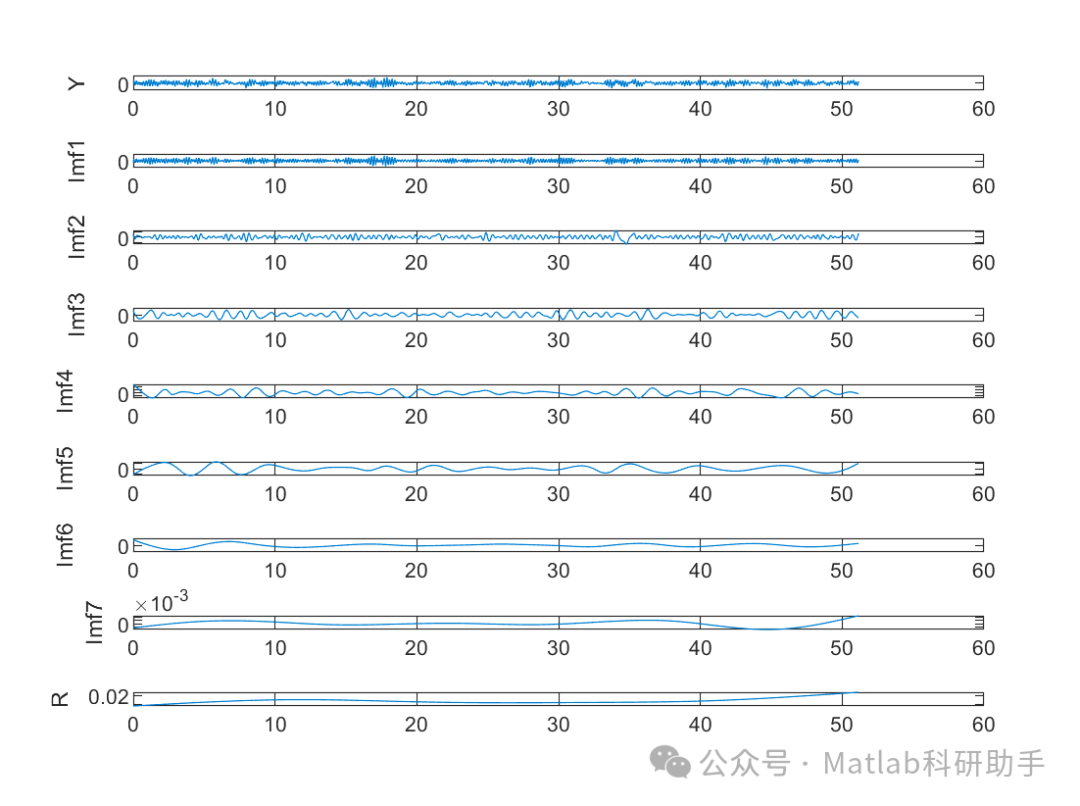

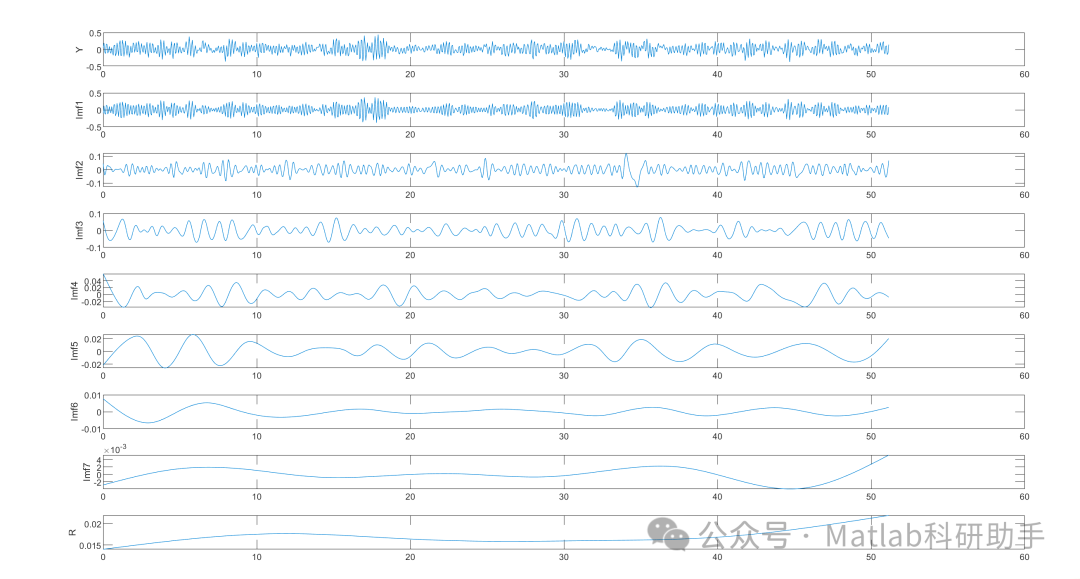

⛳️ 运行结果

🔗 参考文献

[1] 王福忠,任淯琳,张丽,等.基于改进LSTM-SVM的双向DC-DC电力变换器故障诊断[J].河南理工大学学报（自然科学版）, 2024, 43(5):118-126.

[2] 王开放.云环境下基于LSTM和SVM的虚拟机故障预测模型[J].信息技术, 2022, 46(10):108-112.

[3] 彭成,蒋金元,李凤娟.基于NLF-LSTM的滚动轴承故障诊断方法[J].现代电子技术, 2022, 45(1):7.

📣 部分代码
