🔥 内容介绍

随着无人机技术的飞速发展及其在军事、民用领域的广泛应用，无人机路径规划成为一个亟待解决的关键问题。在复杂的3D环境中，如何规划出一条兼顾安全性、效率和任务需求的最佳路径，是无人机自主飞行的重要保障。本文旨在深入研究基于非支配排序遗传算法II（NSGA-II）的无人机3D路径规划方法。通过构建多目标优化模型，将路径长度、飞行时间、能耗、障碍物规避等多个目标函数纳入考虑。NSGA-II算法凭借其优秀的全局搜索能力和多目标处理机制，能够有效地在复杂环境中搜索Pareto最优解集，为无人机提供一系列权衡不同性能指标的路径选择。本文详细阐述了3D环境建模、目标函数设计、NSGA-II算法在路径规划中的应用以及仿真验证，旨在为无人机智能导航与控制提供理论支持和技术参考。

关键词： 无人机；3D路径规划；非支配排序遗传算法II；多目标优化；Pareto最优

1. 引言

无人机（Unmanned Aerial Vehicle, UAV）作为一种新型的空中平台，因其机动灵活、成本低廉、适应性强等特点，在军事侦察、目标打击、民用测绘、物流配送、应急救援等领域展现出巨大的应用潜力。然而，无人机在复杂、动态的3D环境中执行任务时，其自主导航和路径规划能力是决定任务成败的关键。传统的路径规划方法，如A*算法、Dijkstra算法、RRT（Rapidly-exploring Random Tree）算法等，在处理单一目标或简单环境时表现良好，但在面对多目标、高维度、非线性的复杂3D路径规划问题时，往往难以获得令人满意的全局最优解，且容易陷入局部最优。

3D路径规划不仅需要考虑路径的几何可行性，更要兼顾飞行时间、能耗、安全性、对任务目标的覆盖等多个相互冲突的目标。例如，一条最短的路径可能穿越危险区域，而一条最安全的路径可能耗时过长或能耗过高。因此，将无人机3D路径规划问题视为一个多目标优化问题，寻找一组Pareto最优解，从而为决策者提供多种权衡方案，具有重要的理论和实际意义。

遗传算法（Genetic Algorithm, GA）作为一种受自然选择和遗传机制启发的全局优化算法，在解决复杂优化问题方面具有独特的优势。而多目标遗传算法，特别是非支配排序遗传算法II（NSGA-II），因其精英策略、快速非支配排序和拥挤距离排序机制，在多目标优化领域表现出卓越的性能。NSGA-II能够有效地发现Pareto前沿，并保持解的多样性，这使得它非常适合解决无人机3D路径规划中的多目标冲突问题。

本文将深入探讨基于NSGA-II的无人机3D路径规划方法。首先，将详细介绍3D环境的建模方法，包括障碍物表示和飞行区域划分。其次，阐述路径规划中的多目标优化函数设计，包括路径长度、飞行时间、能耗、安全性等。接着，重点介绍NSGA-II算法在无人机3D路径规划中的具体实现步骤。最后，通过仿真实验验证所提出方法的有效性，并对实验结果进行分析和讨论。

2. 3D环境建模

准确地对无人机飞行环境进行建模是路径规划的基础。在3D环境中，主要需要考虑无人机的起降点、目标点、障碍物以及飞行区域的边界。

2.1 飞行区域表示

无人机通常在一个限定的空域内执行任务。本文采用三维网格地图来表示飞行空域，即将整个飞行空间离散化为一系列小的立方体单元（Voxel）。每个Voxel单元可以标记为“可通行”或“障碍”。这种表示方法简单直观，便于计算机处理，但也存在存储空间大和精度受限的问题。

2.2 障碍物建模

障碍物是无人机路径规划中必须规避的关键因素。在3D环境中，障碍物可以表现为建筑物、山脉、高塔、恶劣天气区域等。本文采用两种主要的障碍物建模方法：

几何体建模：
将障碍物近似为规则的几何体，如球体、立方体、圆柱体等。这种方法适用于形状相对规整的障碍物，优点是计算效率高，但精度可能不足。
点云/体素建模：
对于不规则障碍物，可以通过点云数据或体素化方法进行建模。将障碍物占据的空间标记为不可通行区域。这种方法精度高，但数据量大，计算复杂。

在本文中，为了简化问题同时兼顾仿真效果，我们将采用几何体与体素网格相结合的方式进行建模。例如，将大的山脉或建筑物用多个体素块表示，而将小的障碍物（如树木）用球体或立方体近似。

3. 多目标函数设计

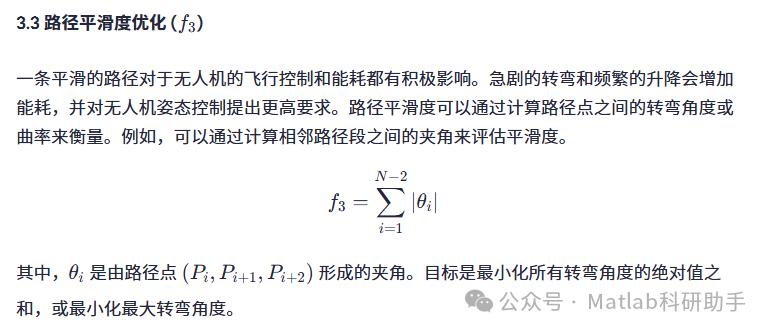

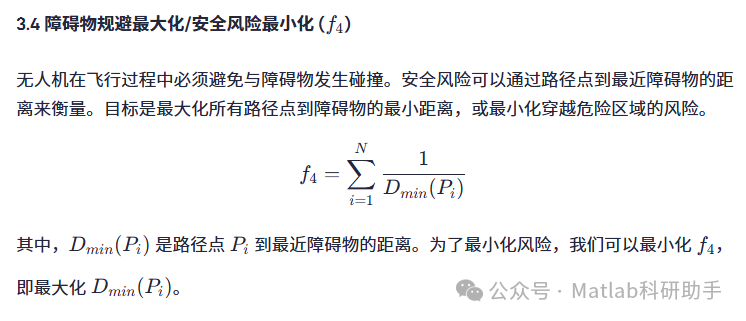

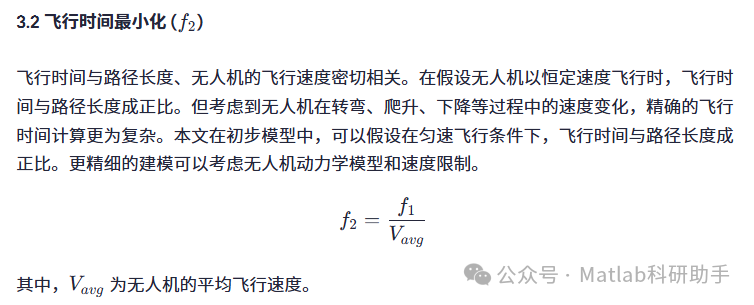

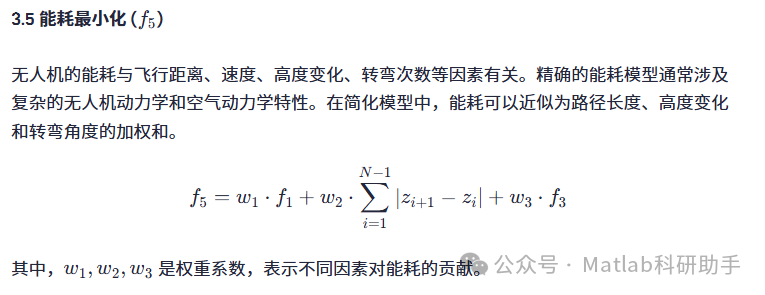

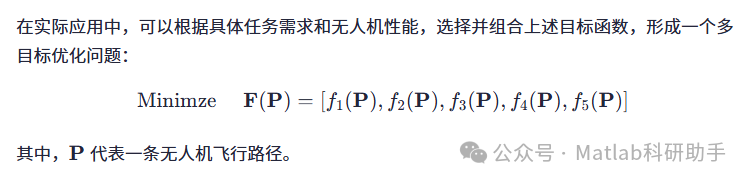

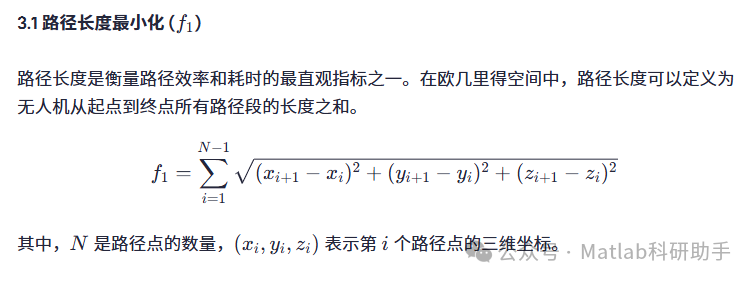

无人机3D路径规划是一个典型的多目标优化问题。为了综合评估路径的优劣，本文设计了以下几个主要目标函数：

4. 基于NSGA-II的无人机3D路径规划

NSGA-II（Non-dominated Sorting Genetic Algorithm II）是由K. Deb等人于2002年提出的一种高效的多目标遗传算法。它通过引入非支配排序、拥挤距离计算和精英保留策略，有效地克服了传统多目标遗传算法的缺点，能够快速收敛到Pareto前沿并保持解的多样性。

4.1 算法流程概述

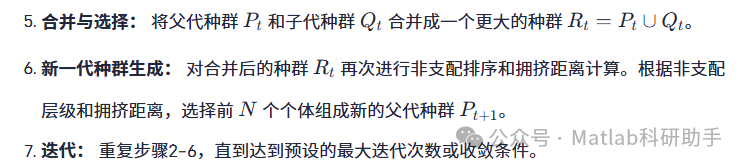

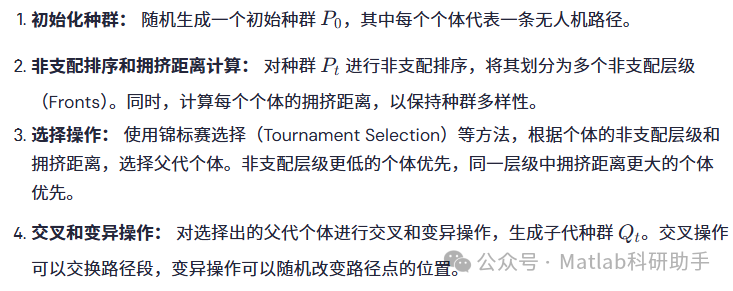

NSGA-II算法的基本流程如下：

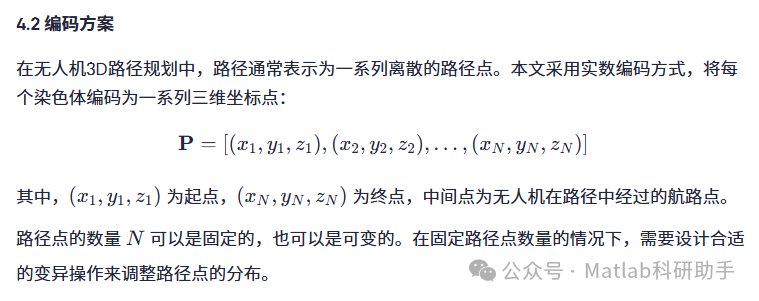

4.3 遗传操作

交叉操作： 采用单点交叉、多点交叉或均匀交叉等方式。例如，在单点交叉中，随机选择一个交叉点，交换两个父代染色体该点之后的部分。对于路径点序列，交叉操作需要保证生成的子代路径仍然是有效的，即不会穿越障碍物。一种简单的方法是随机选择两个父代路径，从某个点开始交换后续路径段，并对新生成的路径进行障碍物碰撞检测和修复。
变异操作： 随机选择染色体中的一个或多个路径点，并在其周围的小范围内进行随机扰动。变异操作有助于增加种群的多样性，防止算法陷入局部最优。在变异后，同样需要对新路径点进行障碍物碰撞检测，如果发生碰撞，则重新变异或进行修复。

4.4 碰撞检测与路径修复

在遗传操作过程中，生成的路径可能与障碍物发生碰撞。因此，需要进行碰撞检测，并对碰撞路径进行修复或惩罚。

碰撞检测：
对于路径上的每个路径段，检测其是否与任何障碍物相交。对于体素地图，可以检查路径段经过的体素是否被标记为障碍物。对于几何体障碍物，可以使用几何相交算法。
路径修复：
当检测到碰撞时，可以采用一些修复策略。例如，将碰撞的路径点移动到障碍物边界附近的安全区域，或者通过插入新的路径点绕开障碍物。另一种方法是对碰撞路径赋予极大的惩罚值，使其在选择过程中被淘汰。

5. 结论

本文深入研究了基于非支配排序遗传算法NSGA-II的无人机3D路径规划方法。通过将无人机路径规划问题建模为一个多目标优化问题，并设计了包括路径长度、飞行时间、路径平滑度、障碍物规避和能耗等多个目标函数。NSGA-II算法凭借其强大的多目标优化能力，能够有效地在复杂三维环境中搜索并生成一组Pareto最优路径解集，为无人机提供了在不同性能指标之间进行权衡的多种选择。

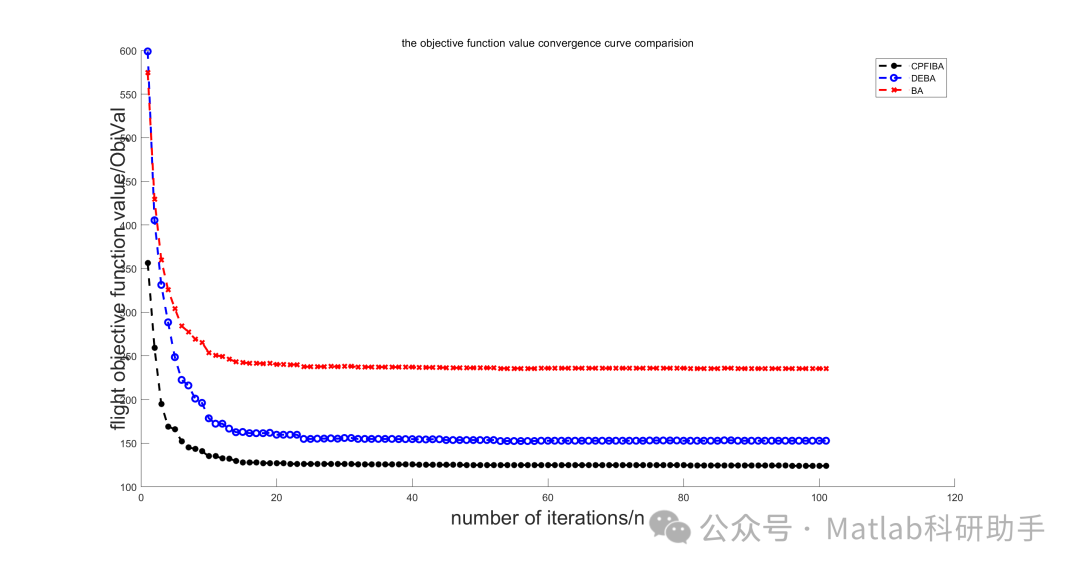

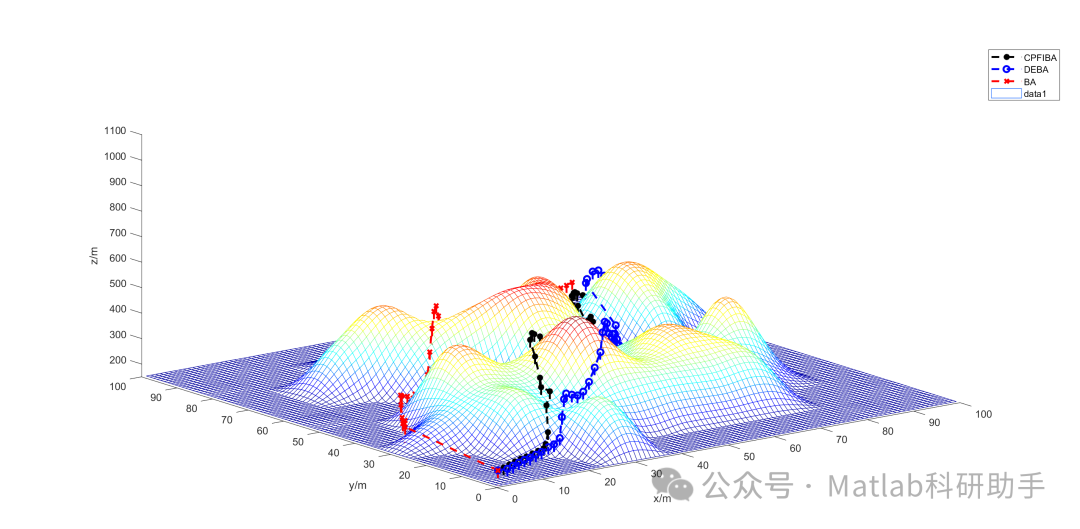

仿真结果表明，NSGA-II在解决无人机3D路径规划问题上具有显著优势，能够生成高质量的非支配路径。未来的研究工作可以集中于提升算法的计算效率、引入更精确的无人机动力学模型、处理动态障碍物以及将路径规划与无人机控制系统更紧密地结合，以实现更智能、更自主的无人机飞行。
