基于事件触发机制的孤岛微电网二次电压与频率协同控制仿真模型附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着分布式能源（如光伏、风电、储能）的规模化应用，微电网作为整合分布式能源、提升能源利用效率的重要载体，其运行稳定性与控制性能成为研究热点。孤岛微电网因脱离大电网运行，缺乏大电网的惯性支撑，电压与频率易受分布式能源出力波动、负载突变等因素影响，出现大幅偏差，严重时可能导致微电网瓦解。

当前，孤岛微电网的电压与频率控制主要采用 “一次控制 + 二次控制” 的分层架构：一次控制通过下垂控制快速响应功率扰动，维持电压与频率在允许范围内波动；二次控制则在一次控制基础上，消除电压与频率的静态偏差，实现精准调节。传统二次控制多采用周期触发机制，即控制器按固定周期采集系统状态、计算控制指令并下发执行。然而，这种机制存在明显局限性：在系统运行平稳时，周期触发仍会产生大量冗余数据传输与计算，增加通信网络负担和控制器能耗；而在系统扰动剧烈时，固定周期可能无法及时响应，导致控制延迟，影响微电网稳定性。

事件触发机制作为一种 “按需触发” 的控制策略，仅在系统状态偏差超过预设阈值（即 “事件发生”）时才启动控制指令的计算与传输，可有效减少冗余通信与计算，同时保障控制的实时性。将事件触发机制引入孤岛微电网二次电压与频率协同控制，不仅能降低微电网的运行成本与通信能耗，还能通过协同优化电压与频率控制目标，提升孤岛微电网在复杂工况下的稳定性与电能质量。

构建基于事件触发机制的二次电压与频率协同控制仿真模型，可直观验证控制策略的有效性，为孤岛微电网的实际工程应用提供理论支撑与技术参考，对推动微电网向高效、经济、稳定方向发展具有重要意义。

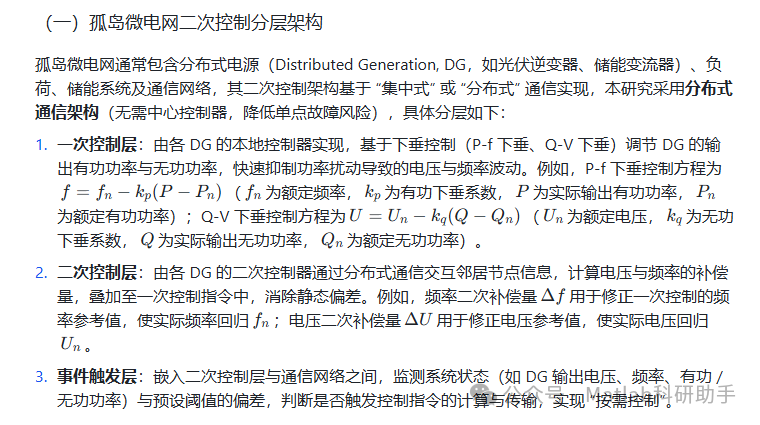

二、孤岛微电网二次控制架构与事件触发机制原理

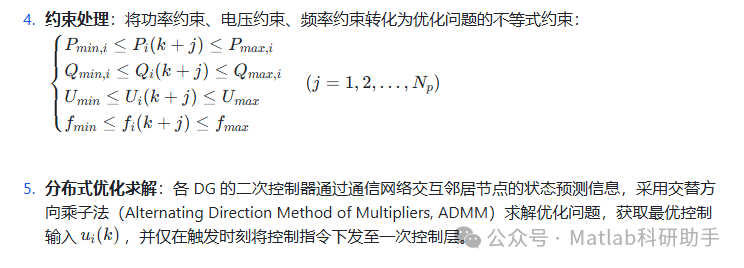

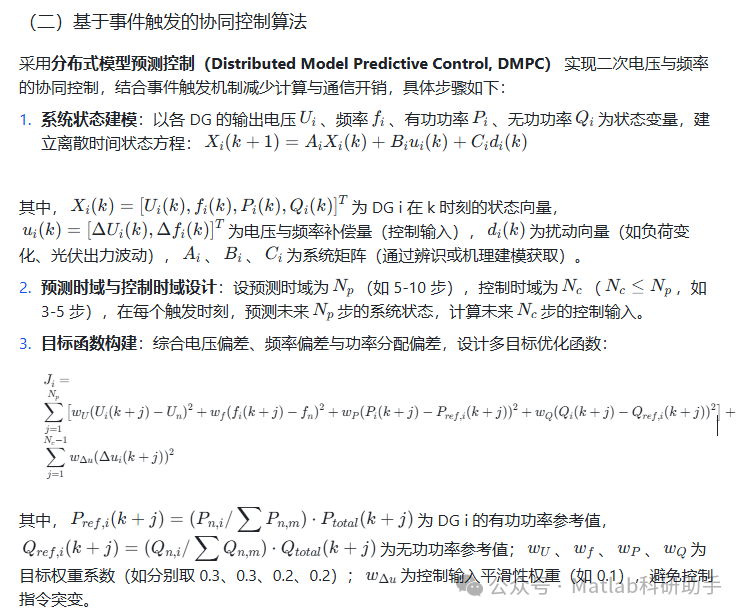

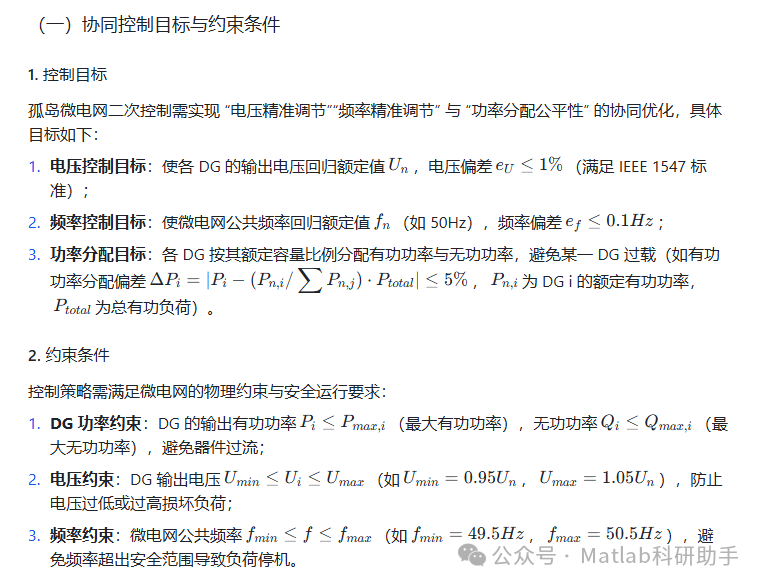

三、二次电压与频率协同控制策略设计

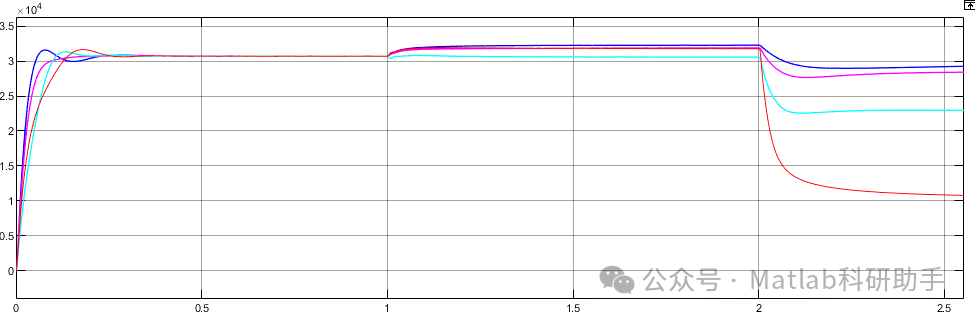

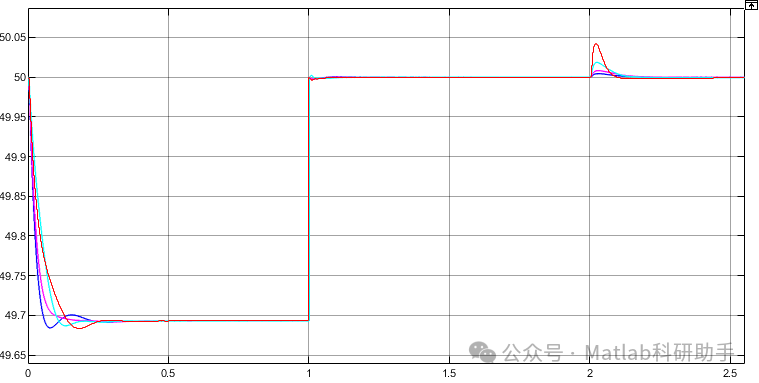

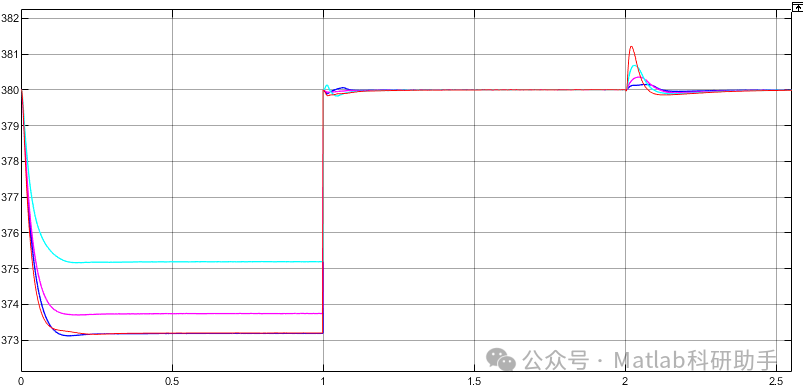

⛳️ 运行结果

🔗 参考文献

[1] 于永进,孙国强,樊英杰.基于动态事件触发机制的孤岛微电网频率控制方法研究[J].电力系统保护与控制, 2024, 52(20):60-71.

[2] 于永进,吴健鹏,孙国强,等.基于固定时间一致性算法的孤岛微电网事件触发二次频率控制[J].山东科技大学学报（自然科学版）, 2024, 43(2):112-120.

[3] 余昶.基于复杂网络理论的异构微电网同步稳定优化及控制研究[D].武汉大学,2020.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
