考虑灵活性供需平衡的电力系统优化调度模型研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着风能、太阳能等间歇性可再生能源在电力系统中的占比不断提升，其出力的随机波动给电网的安全稳定运行带来了巨大挑战。电力系统的灵活性作为应对这种波动的关键能力，受到了广泛关注。考虑灵活性供需平衡的电力系统优化调度模型，旨在通过合理协调各类灵活性资源，实现电力系统的经济、安全、高效运行。本文将从模型构建的理论基础、核心要素、优化策略及应用挑战等方面进行深入研究。

一、模型构建的理论基础与目标

（一）理论基础

电力系统灵活性指的是系统在面对负荷变化、可再生能源出力波动等扰动时，能够快速调整发电、负荷或储能等资源，以维持电力供需平衡的能力。其理论基础源于电力系统的动态平衡原理，涉及电力系统的运行约束、经济性分析以及可靠性评估等多个方面。

在高比例可再生能源接入的背景下，传统的以确定性负荷预测为基础的调度模型已难以满足系统运行需求。考虑灵活性供需平衡的优化调度模型，需要综合运用概率统计、优化理论和电力系统动态仿真等方法，量化灵活性的供给与需求，并通过优化算法实现两者的动态平衡。

（二）模型目标

该模型的核心目标是在保证电力系统安全稳定运行的前提下，实现多个维度的优化：

1. 经济性：最小化系统的总运行成本，包括发电成本、灵活性资源调用成本、网损成本等。

1. 灵活性供需平衡：确保系统的灵活性供给能够满足各类扰动引起的灵活性需求，降低供电中断风险。

1. 环保性：在调度过程中优先调用清洁能源，减少化石能源的消耗，降低污染物排放。

1. 可靠性：提高系统应对突发故障和极端天气的能力，保障电力持续稳定供应。

二、模型的核心要素

（一）灵活性需求量化

灵活性需求是指为应对系统扰动而需要的灵活性资源量，主要来源于以下几个方面：

1. 可再生能源出力波动：风能、太阳能等可再生能源的出力具有较强的随机性和波动性，其短期预测误差会产生灵活性需求。可采用概率分布函数（如正态分布、 Weibull 分布）描述可再生能源的出力波动特性，并根据预测误差的置信区间确定所需的灵活性容量。

1. 负荷变化：电力负荷会随时间、季节、天气等因素发生变化，包括常规的负荷增长 / 下降以及突发的负荷波动（如大型工业负荷的启停）。可通过负荷预测模型得到负荷的变化趋势，并结合历史数据确定负荷波动引起的灵活性需求。

1. 网络约束与故障：输电线路的阻塞、设备故障等会导致系统运行状态的突变，需要灵活性资源来快速调整功率分布，维持系统的安全稳定。可基于网络拓扑和故障概率分析，量化此类情况下的灵活性需求。

（二）灵活性供给量化

灵活性供给来源于电力系统中的各类可调节资源，主要包括：

1. 常规发电机组：如火电机组、水电机组等，具有一定的调节能力，可通过改变出力来提供灵活性。其灵活性供给能力可通过最大爬坡速率、最小技术出力、调节容量等参数来量化。

1. 储能系统：包括蓄电池储能、抽水蓄能等，能够快速充放电，是提供短期灵活性的重要资源。其灵活性供给能力与储能容量、充放电功率、充放电效率等因素相关。

1. 需求响应资源：通过引导用户调整用电行为，如削减或转移负荷，实现对系统灵活性的补充。其灵活性供给能力可根据用户的负荷弹性、响应速度和参与度等进行量化。

1. 可再生能源的可调节部分：部分可再生能源发电设备（如可调节的光伏电站、风电并网系统）可通过一定的控制策略调整出力，提供一定的灵活性。

三、优化调度策略

（一）调度时段划分

根据电力系统的运行特性和灵活性需求的时间尺度，将调度时段划分为长期（如日以上）、中期（如小时级）和短期（如分钟级）。不同时段的调度目标和所采用的灵活性资源有所不同：

• 长期调度主要考虑系统的装机规划和电源结构优化，为中期和短期调度提供灵活性资源基础；

• 中期调度侧重于日内的机组组合和出力计划制定，协调常规机组和储能系统的运行，满足较大尺度的灵活性需求；

• 短期调度则针对实时的可再生能源波动和负荷变化，快速调用需求响应资源和储能系统的瞬时调节能力，维持系统的实时平衡。

（二）优化模型构建

以系统总运行成本最小化为目标函数，构建考虑灵活性供需平衡的优化调度模型，其约束条件包括：

1. 功率平衡约束：系统的总发电量与总负荷（包括网损）相等。

1. 灵活性供需平衡约束：在每个调度时段，系统的灵活性供给总量应不小于灵活性需求总量。

1. 机组运行约束：包括机组的出力上下限、爬坡速率限制、最小启停时间等。

1. 储能系统约束：如储能荷电状态（SOC）的上下限、充放电功率限制等。

1. 需求响应约束：用户的负荷调整量应在其可承受范围内，且响应速度满足系统要求。

（三）求解算法选择

由于该优化调度模型具有多目标、多约束、非线性的特点，需要选择合适的优化算法进行求解。常用的算法包括：

1. 混合整数规划算法：适用于处理机组组合等离散变量问题，能够保证解的最优性，但计算复杂度较高，适用于规模较小的系统或中期调度问题。

1. 智能优化算法：如遗传算法、粒子群优化算法等，具有较强的全局搜索能力和处理复杂约束的能力，适用于大规模、多目标的优化调度问题。

1. 分解协调算法：将复杂的系统优化问题分解为多个子问题，通过协调子问题的解得到全局最优解，适用于分布式电力系统的优化调度。

四、模型应用的挑战与应对措施

（一）挑战

1. 灵活性量化的准确性：灵活性需求和供给的量化受到多种不确定因素的影响，如可再生能源预测误差、用户响应行为的随机性等，难以准确建模。

1. 多目标优化的权衡：经济性、灵活性、环保性等目标之间存在一定的冲突，如何在这些目标之间进行合理权衡，得到满意的调度方案是一个难题。

1. 大规模系统的计算效率：随着电力系统规模的扩大和灵活性资源种类的增多，优化模型的维度和复杂度急剧增加，导致求解效率低下，难以满足实时调度的需求。

1. 数据获取与共享：灵活性资源的量化和优化调度需要大量的实时数据支持，如可再生能源出力数据、负荷数据、设备运行数据等，但目前数据的获取难度较大，且各部门之间的数据共享机制不完善。

（二）应对措施

1. 提高预测精度：采用先进的预测技术，如机器学习、人工智能等，提高可再生能源出力和负荷的预测精度，减少不确定性对灵活性量化的影响。

1. 引入多目标决策方法：如层次分析法、模糊综合评价法等，对多个目标进行权重分配和综合评价，得到符合实际需求的折中方案。

1. 优化算法改进：对现有的优化算法进行改进，如采用并行计算、分布式计算等技术提高算法的求解效率；结合问题的特点设计混合算法，兼顾算法的寻优能力和计算速度。

1. 构建数据共享平台：建立统一的数据共享平台，实现各部门之间的数据互联互通，为灵活性量化和优化调度提供数据支持；同时，加强数据安全和隐私保护，确保数据的合法使用。

五、结论与展望

考虑灵活性供需平衡的电力系统优化调度模型是应对高比例可再生能源接入挑战的重要手段，其核心在于准确量化灵活性的供需关系，并通过优化算法实现资源的合理配置。尽管该模型在理论研究和实际应用中还面临诸多挑战，但随着预测技术、优化算法和数据共享机制的不断发展，其应用前景广阔。

未来的研究方向可以包括：

1. 计及更多不确定性因素：如极端天气、网络攻击等对电力系统灵活性的影响，提高模型的鲁棒性。

1. 融合新兴技术：将区块链技术应用于需求响应资源的管理和交易，提高灵活性资源的利用效率；结合数字孪生技术，构建电力系统的虚拟仿真平台，实现优化调度方案的实时验证和调整。

1. 跨区域协同调度：研究多区域电力系统之间的灵活性资源协同优化机制，提高整个互联系统的灵活性和经济性。

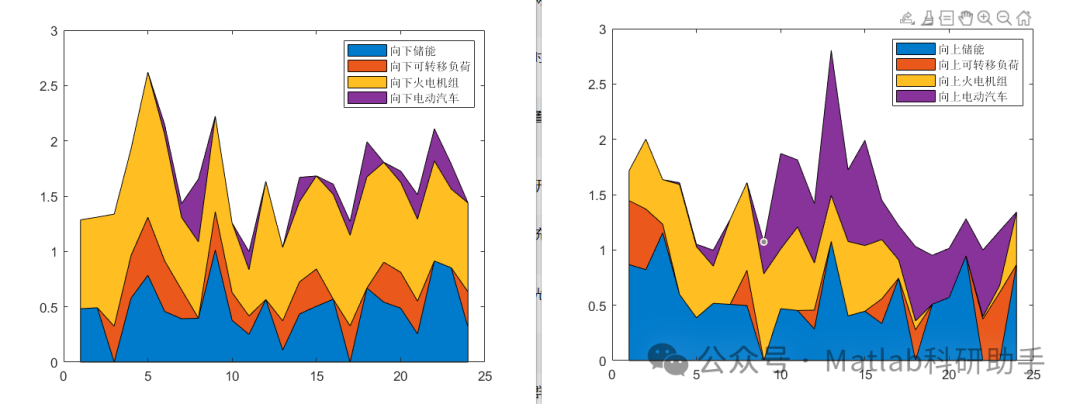

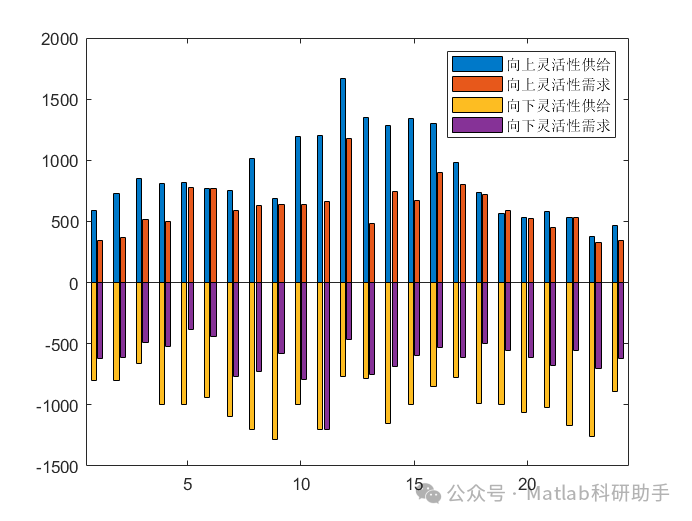

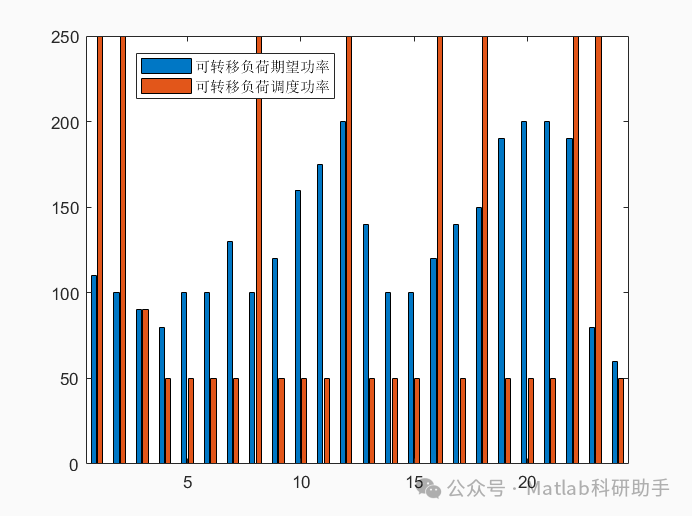

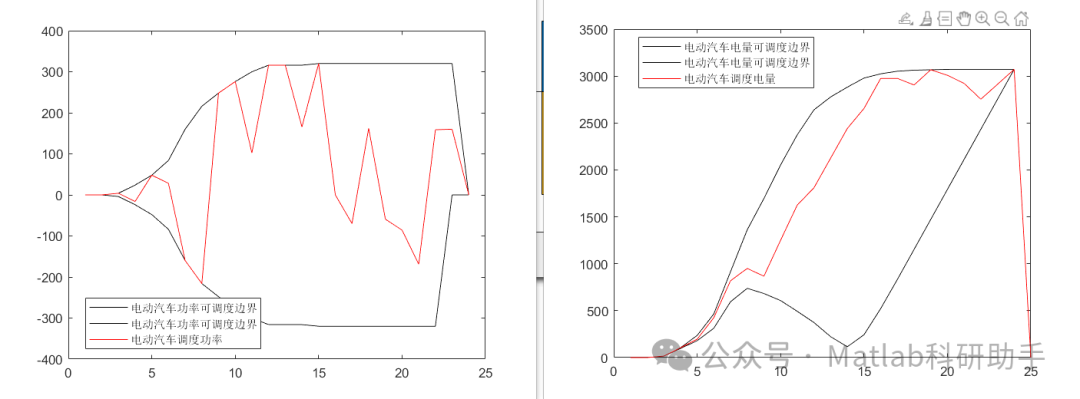

⛳️ 运行结果

🔗 参考文献

[1] 王召旭.含风电场的电力系统动态经济调度的研究[D].华北电力大学（北京）,2011.DOI:10.7666/d.y1954718.

[2] 于东.考虑风电不确定出力的电力系统优化调度模型研究[D].江苏大学,2016.DOI:10.7666/d.D01001583.

[3] 郭碧翔,李少峰,郭凯军,等.电力系统无功功率的调度优化研究[J].电子测量技术, 2019, 42(23):4.DOI:CNKI:SUN:DZCL.0.2019-23-017.
